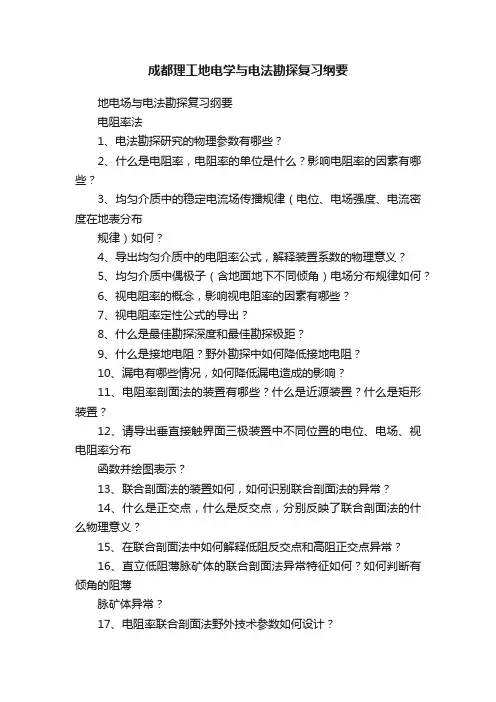

成都理工地电学与电法勘探复习纲要地电场与电法勘探复习纲要电阻率法1、电法勘探研究的物理参数有哪些？2、什么是电阻率，电阻率的单位是什么？影响电阻率的因素有哪些？3、均匀介质中的稳定电流场传播规律（电位、电场强度、电流密度在地表分布规律）如何？4、导出均匀介质中的电阻率公式，解释装置系数的物理意义？5、均匀介质中偶极子（含地面地下不同倾角）电场分布规律如何？6、视电阻率的概念，影响视电阻率的因素有哪些？7、视电阻率定性公式的导出？8、什么是最佳勘探深度和最佳勘探极距？9、什么是接地电阻？野外勘探中如何降低接地电阻？10、漏电有哪些情况，如何降低漏电造成的影响？11、电阻率剖面法的装置有哪些？什么是近源装置？什么是矩形装置？12、请导出垂直接触界面三极装置中不同位置的电位、电场、视电阻率分布函数并绘图表示？13、联合剖面法的装置如何，如何识别联合剖面法的异常？14、什么是正交点，什么是反交点，分别反映了联合剖面法的什么物理意义？15、在联合剖面法中如何解释低阻反交点和高阻正交点异常？16、直立低阻薄脉矿体的联合剖面法异常特征如何？如何判断有倾角的阻薄脉矿体异常？17、电阻率联合剖面法野外技术参数如何设计？18、什么是纵向中梯装置？什么是横向中梯装置？19、倾斜高阻（低阻）薄脉宽体的中梯装置异常如何？20、偶极装置电阻率剖面法装置如何？如何理解其异常的正交性？21、三层、四层电阻率测深曲线类型有哪些？22、测深曲线首支与尾支各有何特点，在对数坐标系中，对于最后一层电阻率为无穷大和为0时曲线特征如何变化？23、什么是S等值现象，什么是T等值现象，其等值条件如何？视解释其物理意义？24、电阻率测深理论条件如何，有限范围非均匀层状介质的球体、水平薄板的测深曲线特征如何？25、试分析倾斜地表对测深曲线类型的影响如何，实际勘探中应平行地形走向布极还是垂直走向布极，请以理论证明之。
26、什么纵向电导？什么是横向电阻？27、高密度电阻率法的特点如何？常用的装置有哪些，不同装置解决实际地质问题如何？自然电位法与充电法1、自然电法找金属矿的电场机理？异常特征如何？2、自然电位法有哪些特殊应用？3、充电法的应用条件是什么？4、充电法的应用有哪些？5、如何利用充电法判断矿体间相连问题？激电法1、激发极化法有哪些优缺点？主要应用有哪些？2、电子导体的激发机理是什么？3、什么是视极化率？什么是视激电率？什么是等效电阻率？什么是视频散率？其关系如何？4、影响岩矿石的极化率的因素有哪些？5、什么是柯尔-柯尔模型，各参数分别代表了什么物理意义？6、如何理解频率域实分量、虚分量、振幅与频率的变化关系？7、复电阻率法中柯尔-柯尔模型的时间参数与频率相关系数在实际找矿中分别有指示意义？8、什么是单极梯度法？分别做图描述单极梯度法的一次场、二次场、极化率异常的分布特征？9、简要做出横向中梯与纵向中梯的布置图，并分别说明其应用条件及异常特征？10、试用偶极子电场分布理论分析用纵向中梯找不同倾角低阻高极化脉状地质体与高阻高极化脉状地质电阻率异常与极化率异常特征11、试分析用联合剖面装置找不同倾角低阻高极化脉状体与低阻高极化脉状体的异常特征，并分析如何利用其最大值来确定地质体的倾向？12、试用偶极子电场特征分析偶极装置在勘探水平低阻高极化水平板异常特征？13、试分析有限高阻高极化水平板激电测深异常特征？14、在激电勘探法中，如何在已知介质的导电性、激电性的情况下根据装置、观测最小电位差、接地电阻的要求来确定供电电流、供电电压的大小？如何根据供电电流、电压大小指导野外勘探确立装置选择。

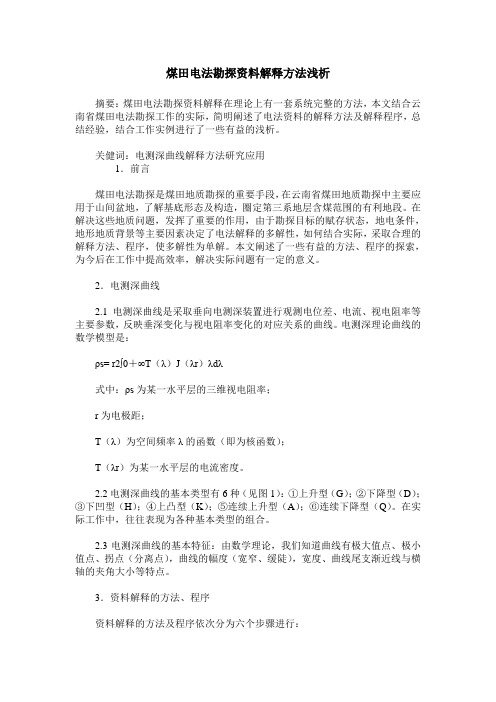

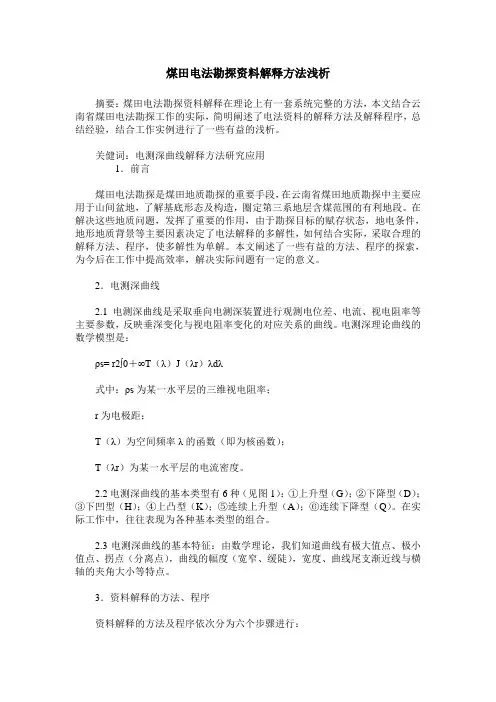

煤田电法勘探资料解释方法浅析摘要：煤田电法勘探资料解释在理论上有一套系统完整的方法，本文结合云南省煤田电法勘探工作的实际，简明阐述了电法资料的解释方法及解释程序，总结经验，结合工作实例进行了一些有益的浅析。
关健词：电测深曲线解释方法研究应用1．前言煤田电法勘探是煤田地质勘探的重要手段，在云南省煤田地质勘探中主要应用于山间盆地，了解基底形态及构造，圈定第三系地层含煤范围的有利地段。
在解决这些地质问题，发挥了重要的作用，由于勘探目标的赋存状态，地电条件，地形地质背景等主要因素决定了电法解释的多解性，如何结合实际，采取合理的解释方法、程序，使多解性为单解。
本文阐述了一些有益的方法、程序的探索，为今后在工作中提高效率，解决实际问题有一定的意义。
2．电测深曲线2.1 电测深曲线是采取垂向电测深装置进行观测电位差、电流、视电阻率等主要参数，反映垂深变化与视电阻率变化的对应关系的曲线。
电测深理论曲线的数学模型是：ρs= r2∫0＋∞T（λ）J（λr）λdλ式中：ρs为某一水平层的三维视电阻率；r为电极距；T（λ）为空间频率λ的函数（即为核函数）；T（λr）为某一水平层的电流密度。
2.2电测深曲线的基本类型有6种（见图1）：①上升型（G）；②下降型（D）；③下凹型（H）；④上凸型（K）；⑤连续上升型（A）；⑥连续下降型（Q）。
在实际工作中，往往表现为各种基本类型的组合。
2.3电测深曲线的基本特征：由数学理论，我们知道曲线有极大值点、极小值点、拐点（分离点），曲线的幅度（宽窄、缓陡），宽度、曲线尾支渐近线与横轴的夹角大小等特点。
3．资料解释的方法、程序资料解释的方法及程序依次分为六个步骤进行：3.1 第一步：判定电测深曲线类型，采取数学方法分析曲线的特征，认识点上的电性现象，归纳出电性的变化趋势。
3.2 第二步：绘制每条测线的等视电阻率剖面图，分析剖面线上横向与纵向的电性变化趋势，认识深度方向的异常电性现象；绘制不同深度的等视电阻率平面图，从面上分析不同深度的电性异常体的变化趋势；绘制电测深曲线特征点（极小值、极大值）等视电阻率平面图，从面上分析，提高对低阻异常体、高阻异常体的变化趋势的认识。
电法勘探复习题电法勘探复习题电法勘探是地球物理学中一种常用的勘探方法，通过测量地下电阻率分布来推断地下结构和岩石性质。
在电法勘探中，我们通常使用电流和电场测量来获取相关数据，然后利用数学模型和计算方法进行解释和分析。
下面是一些电法勘探的复习题，希望能帮助大家回顾和巩固相关知识。
1. 什么是电法勘探？它的基本原理是什么？电法勘探是一种利用电流和电场测量来推断地下结构和岩石性质的地球物理勘探方法。
其基本原理是根据地下不同物质的电阻率差异，通过测量电流和电场的分布，推断地下结构和岩石性质。
2. 电阻率和电导率之间有什么关系？电阻率和电导率是电法勘探中常用的两个参数。
电阻率（ρ）是指物质对电流通过的阻力大小，而电导率（σ）则是指物质对电流的导电能力。
它们之间的关系可以通过以下公式表示：σ = 1/ρ。
3. 什么是电极阵列？常用的电极阵列有哪些？电极阵列是指在电法勘探中使用的电极布置方式。
常用的电极阵列包括：Wenner阵列、Schlumberger阵列、四极点阵列等。
不同的电极阵列适用于不同的勘探深度和分辨率要求。
4. 什么是电法测深曲线？如何利用电法测深曲线来推断地下结构？电法测深曲线是指在电法勘探中测量到的电阻率随深度变化的曲线。
通过分析电法测深曲线的形态和特征，可以推断地下结构。
例如，当地下存在导电体时，测深曲线会出现异常，表明可能存在矿体或含水层。
5. 什么是电法剖面？如何绘制电法剖面图？电法剖面是指根据电法测深曲线的测量结果，绘制出的地下电阻率分布图。
绘制电法剖面图的步骤一般包括：选择合适的电极阵列，进行电法测量，获取测深曲线数据；根据测深曲线数据，计算地下电阻率；根据电阻率数据，绘制电法剖面图。
6. 电法勘探有哪些应用领域？电法勘探在地球物理勘探中有广泛的应用。
它可以用于地下水资源勘探、矿产资源勘探、地质工程勘察等领域。
通过电法勘探，我们可以了解地下结构和岩石性质，为相关领域的开发和利用提供重要的信息。
电法勘探复习资料电法勘探复习资料电法勘探是一种地球物理勘探方法，通过测量地下电阻率的变化来推断地下的岩石、土壤和水体的性质。
它在矿产勘探、水资源调查和环境地质调查等领域具有广泛的应用。
本文将为大家提供一些电法勘探的复习资料，帮助大家更好地理解和掌握这一方法。
一、电法勘探的原理电法勘探利用电流在地下传播的特性来推断地下介质的性质。
在电法勘探中，我们通常使用电极将电流引入地下，然后测量地下电位差。
根据欧姆定律，电流与电阻之间存在线性关系。
当电流通过地下介质时，会遇到不同的电阻，从而产生电位差。
通过测量电位差的大小，我们可以推断地下介质的电阻率。
二、电法勘探的仪器和测量方法电法勘探中常用的仪器包括电源、电极和电位差测量仪。
电源用于提供稳定的电流，电极用于引入电流和测量电位差，电位差测量仪用于准确测量电位差的大小。
在实际测量中，我们通常采用不同的电极排列方式。
常见的电极排列方式有直线电极排列、四电极排列和多电极排列。
不同的排列方式适用于不同的勘探目的和地质条件。
三、电法勘探的数据处理方法电法勘探所得到的数据需要进行进一步的处理和解释。
常用的数据处理方法包括曲线拟合、反演和解释。
曲线拟合是将实测的电位差数据与理论模型进行比较，并通过调整模型参数来使两者尽可能接近。
常用的曲线拟合方法有最小二乘法和最大似然法。
反演是根据电位差数据推断地下介质的电阻率分布。
常用的反演方法有正则化反演、模型约束反演和层析反演等。
解释是根据反演结果对地下介质的性质进行解释和分析。
在解释过程中，我们需要考虑地质背景、勘探目的和其他地球物理数据的综合分析。
四、电法勘探的应用电法勘探在矿产勘探中具有广泛的应用。
通过测量地下电阻率的变化，我们可以推断出矿体的位置、形状和性质。
电法勘探在金矿、铜矿、铁矿等矿产勘探中都有重要的应用。
电法勘探也被广泛应用于水资源调查。
地下水的存在和分布与地下介质的电阻率密切相关。
通过电法勘探，我们可以推断地下水的存在和分布，为水资源的开发和管理提供重要的参考。
1、 简述电法勘探的定义及物性前提。
电法勘探的定义：根据地壳中不同岩层之间、岩石与矿石之间存在的电磁性质差异，通过观测天然存在的或人工建立的电场、电磁场分布，来研究地质构造、寻找有用矿产资源，解决工程、环境、灾害等地质问题的一类地球物理勘探方法。
物性前提：必须有“电性差异”2、 什么是直流电阻率法？它的物性前提是什么？直流电阻率法：以地壳中岩矿石的导电性差异为物质基础，通过观测和研究地下人工稳定电流场的空间分布规律，达到找矿目的和解决其他地质问题的一组电法勘探分支方法，简称电阻率法。
物性前提：勘查目标物与围岩存在着电阻率（或电导）差异。
3、 简要概述岩矿石电阻率变化规律。
金属矿电阻率比造岩类矿物偏低 火成岩与变质岩较高 : 102—105ΩM沉积岩电阻率较低，如粘土电阻率约为100—101ΩM ，砂岩的电阻率约为102—103ΩM ，灰岩的电阻率相对较高。
4、 影响岩矿石电阻率的主要因素有哪些？（1） 成分和结构：岩矿石电阻率取决于胶结物和颗粒的电阻率、形状、相对含量及胶结物连通方式；（2） 含水量：与水中所含盐离子浓度有关，一般含水量越大其电阻率越低； （3） 温度：一般表现为温度升高，电阻率降低；（4） 孔隙度：其他条件一定时，一般孔隙度越大，电阻率越低。
5、视电阻率如何定义的，决定视电阻率的主要因素有哪些？视电阻率定义：实际地形和地下介质的分布不能满足地面为无限大的水平面，地下充满均匀各向同性的导电介质的条件时，仍用MNs U K Iρ∆=该方法测得的电性参数为视电阻率s ρ。
决定视电阻率的主要因素：①地电空间分布、或地电断面分布； ②观测位置；③地形条件：水平，正地形，负地形；④电极装置类型（K ）：电极间的排列形式和极距大小。
6、勘探深度如何定义的及影响因素有哪些？勘探深度：指在现有的仪器设备（供电大小，测量的精度）和给定装置类型条件下，能可靠的观测到由于地下不均匀电阻率目标体存在，而引起地表△U MN 变化的最大深度。

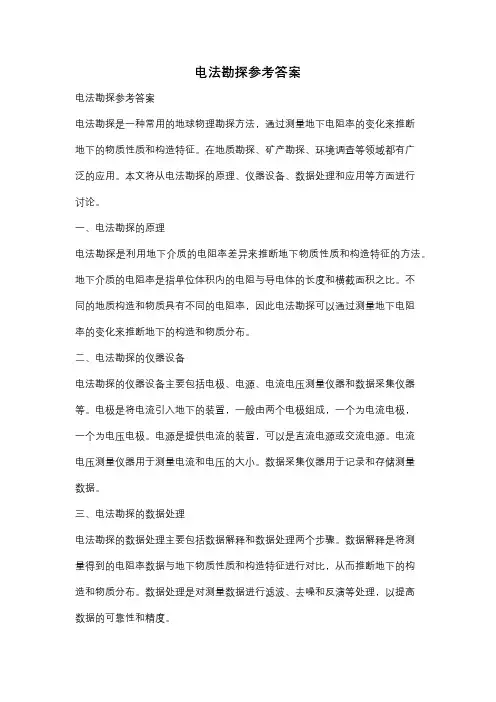

电法勘探参考答案电法勘探参考答案电法勘探是一种常用的地球物理勘探方法，通过测量地下电阻率的变化来推断地下的物质性质和构造特征。
在地质勘探、矿产勘探、环境调查等领域都有广泛的应用。
本文将从电法勘探的原理、仪器设备、数据处理和应用等方面进行讨论。
一、电法勘探的原理电法勘探是利用地下介质的电阻率差异来推断地下物质性质和构造特征的方法。
地下介质的电阻率是指单位体积内的电阻与导电体的长度和横截面积之比。
不同的地质构造和物质具有不同的电阻率，因此电法勘探可以通过测量地下电阻率的变化来推断地下的构造和物质分布。
二、电法勘探的仪器设备电法勘探的仪器设备主要包括电极、电源、电流电压测量仪器和数据采集仪器等。
电极是将电流引入地下的装置，一般由两个电极组成，一个为电流电极，一个为电压电极。
电源是提供电流的装置，可以是直流电源或交流电源。
电流电压测量仪器用于测量电流和电压的大小。
数据采集仪器用于记录和存储测量数据。
三、电法勘探的数据处理电法勘探的数据处理主要包括数据解释和数据处理两个步骤。
数据解释是将测量得到的电阻率数据与地下物质性质和构造特征进行对比，从而推断地下的构造和物质分布。
数据处理是对测量数据进行滤波、去噪和反演等处理，以提高数据的可靠性和精度。
四、电法勘探的应用电法勘探在地质勘探、矿产勘探和环境调查等领域都有广泛的应用。
在地质勘探中，电法勘探可以用于寻找地下水资源、研究地下断层和岩性变化等。
在矿产勘探中，电法勘探可以用于寻找矿体的位置和规模，评估矿产资源的潜力。
在环境调查中，电法勘探可以用于监测地下水污染和土壤污染等。
电法勘探作为一种非破坏性的地球物理勘探方法，具有成本低、速度快、效果好等优点，因此在实际应用中得到了广泛的推广和应用。
然而，电法勘探也存在一些局限性，如对地下介质的电导率要求较高，对地下介质的非均质性敏感等。
因此，在实际应用中需要结合其他地球物理勘探方法进行综合分析。
总之，电法勘探是一种重要的地球物理勘探方法，通过测量地下电阻率的变化来推断地下的物质性质和构造特征。
电法勘探课本重要知识点期末考试复习资料《电法勘探》知识点电阻率法何为电法勘探？电法勘探的地球物理学基础是地壳中多数岩矿石之间存在的电学性质的差异，它是通过观测和研究由电性质差异引起的人工或天然电磁场的空间和时间分布规律及其变化特点，从而达到查明地下地质构造或矿产分布的一组勘探方法的总称。
矿物如何按导电机理进行划分？按导电机理将矿物分为金属导体，半导体，固体电解质影响岩石和矿石电阻率的因素？1 岩石和矿石电阻率与成分和结构的关系岩石和矿石电阻率与所含水分的关系，含盐分越多(矿化度越高)电阻率值越低，含水量大的岩石电阻率较低，而含水量小或干燥岩石的电阻率较高。
3 岩石和矿石电阻率与温度的关系，一般表现为温度升高，电阻率降低。
三大岩类的电阻率如何变化？火成岩与变质岩的电阻率值较高，通常在102～105 ?.m范围内变化；沉积岩电阻率值一般较低何为非各向同性系数？如何表征这各向同性指物体的物理、化学等方面的性质不会因方向的不同而有所变化的特性，即某一物体在不同的方向所测得的性能数值完全相同，亦称均质性。
针状和片状结构的岩石和矿石电阻率具有明显的方向性，即非各向同性。
为了表征层状岩石的非各向同性程度和平均的导电性，定义其非各向同性系数λ和平均电阻率ρm 分别为：岩石和矿石标本电阻率的测定方法有哪些？露头法、电测井、（岩芯）标本测定法电法勘探进行正演问题数值模拟时，一般会采取哪几种方法？每种方法的特点是什么？已知地电模型和场源分布，求解场的分布规律，称为电法勘探的正演问题。
在学习电法勘探时，我们经常先对一些典型的地质模型进行正演模拟，从而建立地质模型与场分布特征之间的关系。
因此，正演问题是学习电法勘探的重要基础。
解电阻率法正演问题有两个途径：一是通过物理模拟，即通过模型实验直接测量得到某种介质和场源条件下稳定电流场的分布情况；二是通过数学模拟途径，即寻求满足表1.1-5边界条件下的拉普拉斯方程解。
物理模拟方法主要有土槽、水槽、导电纸等手段。
电法勘探 No1卷一、回答下列问题(20分)1、写出视电阻率微分公式，并说明式中各量的含义。
2、简述电子导体自然电场的形成过程。
3、写出传播系数k在一般情况、导电介质、空气中的表达式。
4、写出极化率和视极化率表达式，并说明二者的区别。
二、计算题（15分）某工区已知围岩电阻率为200Ωm，极化率为3 %，在进行激电中梯测量时，已知供电极距为1000 m ，测量极距为40 m 。
为保证△U2不低于3 mv，试估算至少需多大的供电电流？三、有如下地电断面（20分）求：（1）、绘出对称四极测深曲线,并确定曲线类型等于多少？（2）、中间层纵向电导S2ρ1=100Ωm h1=30m （3）、当h 2 =5 m ，ρ2 =10Ω m 时，曲线有无变化？为什么？ρ2=20 Ωm h2=10m （4）、若ρ3→∞时，曲线尾枝将如何变化？绘出变化后的曲线。
（5）、写出转换函数T2 (m)表达式四、用相位三角形表示一次磁场、二次磁场和总磁场的相位关系，并指出，振幅相位法和实虚分量法所测的量是哪一个量？（20分）五、定性绘出下述地电断面上相应装置的视参数曲线。
（10分）1、联剖装置ρs和ηs曲线。
2、点源梯度E1x、E2x、ηs曲线B(－I)ρ 2 << ρ1，η 2 >> η 1 η 2 >> η1六、判断下列各题。
正确打（），错误打（）（10分）1、正交点电阻率值不一定小于背景值。
（）2、电阻率中梯装置适合于寻找直立的低阻薄脉和水平高阻薄板。
（）3、低阻体一定高极化，高阻体一定低极化。
（）4、实测一条K型视电阻率曲线，则表明地下一定是水平层状介质。
（）5、瞬变电磁场的近区归一化参数U<<1是指收-发距小或t（τ）小。
远区U>>1是指收-发距大或t（τ）也大。
（）七、证明两层介质当ρ 2 →∞时，绘于双对数坐标中的水平二层电测深曲线尾枝渐近线与ρs＝ρ1之水平直线相交，其交点的横坐标等于h1，并绘图表示。
电法勘探资料处理与解释复习资料1.电剖面/电测深定性分析方法：定性分析是在资料的预处理和分析的基础上进行的，其主要任务是初步解释引起各个异常的地质原因。
对有意义的异常体还应该确定大致的形状，走向，倾向，分布范围，埋深等，并绘出相应的定性的解释图件。
（1）电剖面的定性分析方法：首先根据给定的资料，结合地质和其他的物探资料，进行分析，期间要注意地形影响及地表不均匀体的影响。
根据异常性质经验进行引起异常的地质原因进行初步判断——断层破碎带，低阻矿脉：引起低阻条带异常及低阻正交点——高低阻岩层接触界线：引起阶梯状条带状异常——高阻岩脉岩墙：引起高阻条带异常——局部不均匀体：引起局部高阻或低阻异常对于局部存在的高阻或者低阻体，可以根据低阻吸引电流，高阻排斥电流的方法留确定局部的视电阻率异常为高阻还是低阻。
电剖面法方法很多这我们就讨论利用联合剖面法来进行定性分析根据联合剖面法的不同极距可以判断地下异常体的倾向，利用联合剖面法的视电阻率曲线初步确定异常体中心埋深等等（2）电测深的定性分析方法：目的：通过定性解释可以了解工作的区的地电断层的类型及变化情况。
单独一条电测深曲线的解释：①电性层的数目；②各层电阻率的相对大小；③估计第一层和底层的电阻率值。
最主要是确定电阻率测深曲线的类型。
2.视电阻率等值线断面图定性分析方法：这道题要根据具体的题目具体分析，例题在复习资料上有。
3.曲线类型图分析方法：曲线类型，二层情况：（1）D型曲线，p1>p2电阻率下降，基底为低阻（2）G型曲线，p1<p2电阻率升高，基底为高阻三层情况：（1）A型曲线，p1<p2<p3电阻率递增（2）K型曲线，p1<p2>p3中间层电阻率高（3）H型曲线，p1>p2<p3中间层电阻率低（4）Q型曲线，p1>p2>p3电阻率递减多层情况这就不讨论可以根据三层的曲线进行推导4.一维直流电测深的正演方法原理、正演程序流程：一．正演原理（1）电阻率测深法原理电阻率测深法简称电测深，是用来探明水平层状(或近水平层状)岩石在地下分布情况的一组 电阻率法变种。
电测深法的装置特点是保持测量电极MN 的位置固定，在不断 增大供电电极距的同时，逐次进行观测。
通常要求满 足以下条件：每个测点 的电测深观测结果，绘制成一条视电阻率ρs 随极距 AB/2变化的电测深曲线。
通常将电测深曲线绘在双对数坐标纸上，其横坐标表示供电 极距AB/2，纵坐标表示相应的视电阻率值。
电测 深曲线反映了测点下方垂直方向上电性层的变化情况。
二．程序流程AB MN AB 30131>≥5.一维直流电测深可视化反演方法原理、程序流程：反演原理正演拟合法原理是根据实测视电阻率测深曲线特征确定预测岩层的层数，并试探地给一组层参数，用这组参数计算一条理论视电阻率测深曲线，将理论曲线与实测曲线进行对比，当两者偏差较大时，根据解正问题时所掌握的测深曲线特征，对模型进行修改，重算其理论曲线，再次进行对比，……，如此反复进行，直到两者偏差达到精度要求范围为止，最后的理论模型就可作为所求的反演问题的近似解。
具体做法如下：2、程序流程图：d输入观测数据obs否是6．电阻率法资料处理与解释流程：处理与解释的基本过程①资料的预分析和处理：在资料整理中应进行各项相应的校正；②定性解释 ：曲线类型，确定电性层分层；③定量解释： 每层厚度及参数.（1）综合分析、研究、对比各种资料，解释可能引起异常的地质原因；（2）运用物理模拟和数值模拟和简单的定量计算方法，推断研究对象的赋存状态（形态、产状、埋深等）；（3）结合测区的地质特点及其它资料，以各种推断成果图形式表达测区地质构造等有关问题。
初始模型0m 输出反演结果 正演计算cal d 0 修改初始模型0m ，记为1mε=||obs 0d -cal d 0||2<<6-107.电阻率法中温纳装置、斯伦贝尔装置、偶极偶极装置的定义，资料的特点：（1）温纳装置：温纳装置方式（WN）又称为对称四极装置方式。
A、M、N、B等间距排列，其中A、B 是供电电极，M、N是测量电极，AM＝MN＝NB为一个电极距，电极间距按隔离系数由小到大的顺序等间隔增加，四个电极之间的间距也均匀拉开。
该测量方式为剖面测量方式，所得断面为倒梯形。
资料的特点：温纳装置的垂向分辨率相对较高，对地质体垂向分布的反映有比较高的灵敏度，因此，在工程地质勘探中对垂向分辨率要求较高的勘探任务可以选用该装置。
（2）斯伦贝尔装置：该装置的测量方式是测深测量，测量时，M、N保持不动，A、B同时逐点分别向左、向右移动，得到一条滚动扫描测量线，然后A、M、N、B同时向右移动一个电极，再按照同样的方式跑极，得到另一条滚动扫描测量线。
所得断面为矩形。
资料的特点：施伦贝尔装置对地质体在水平方向上的变化反应非常灵敏，水平分辨率很高，实际工作中对水平分辨率要求较高的勘探任务应予以选用此装置。
（3）偶极偶极装置：AB和测量电极 MN均采用偶极，并分开有一定距离。
由于四个电极都在一条直线上，故又称轴向偶极。
偶极装置常取OO′中点为记录点(O为AB中点，O′为MN中点)，OO′＝（ｎ＋１）a，a称为偶极长度。
资料的特点：偶极剖面法异常较复杂，其形态和大小均与电极距密切相关，随着电极距的变化，异常曲线可由单峰变化为双峰，幅值可由小变大再减小。
8.大地电磁静位移的定义、特点：（1）定义：由于地下浅层电性的不均匀或地形不平，引起大地电磁测深曲线p TE与p TM 曲线发生平行移动，而相应的相位曲线却基本保持一致，这就是所谓的静态位移，也称大地电磁静位移。
（2）特点：①由浅层电性不均匀引起的静位移与频率无关，由地形引起的静位移与频率有关；②图像出现挂面条现象；③TM比TE明显；④静位移效应使得后续的反演结果及地质解释与实际情况有较大偏差，因此反演解释之前要进行静校正。
9.静校正的方法及其优缺点：静校正：静位移效应会在频率域给全频段的测量数据造成负面影响,使得后续的反演结果及地质解释与实际情况有较大偏差，因此要做静态校正。
静校正的方法：曲线平移法、空间滤波法、畸变张量分解法等等。
①曲线平移法：在沉积盆地中，由于各层岩性比较稳定，所以，如果已知某层，如标致层，的电阻率，则可以以此为标准，对曲线进行平移。
由于瞬变电磁测深或时间域电磁测深受表层电性不均匀影响不大，用这种方法测得的结果，比较接近于实际情况，可以用作静校正的移动标准。
曲线平移既可以以短周期为标准，也可以以长周期为标准。
②空间滤波法：为了消除静位移的影响，即对静位移进行校正，必须在频率空间域中进行低通滤波运算。
这就是空间滤波的依据，也就是Bostick提出的EMAP法的原理。
EMAP采用沿测线布置偶极，连续观测，然后对观测数据（可以是电场，可以是组抗，也可以是视电阻率）每频率都进行频率空间域的数值滤波。
然后对滤波结果进行解释，即可得到比较满意的结果。
③畸变张量分解法：分解理论认为，观测的张量阻抗，由区域异常和各种局部异常所组成。
人们通过数学的物理的方法，将它们分开，了解各种局部畸变对区域构造的作用。
消除畸变效应后，可获得反映地下电性结构的真实区域构造响应，用其作反演解释，将得到真实、可靠的区域构造模型。
同时，由分解得到的畸变因子，可以研究局部畸变效应的特点和规律，以便进行包括静校正在内的各种改进校正，以提高地质解释效果。
目前已发表的分解方法包括Swift分解法、Bahr分解法、GB分解法、Smith分解法、组合分解法、三维/三维模型分解法、里勒的莫尔圆分解法、特征态分解法、奇异值分解法、修正的奇异值分解法正则分解法等。
静校正的各种方法优缺点（参考上课做的笔记自己总结的，没固定答案）：①曲线平移法：优点结果接近真实值，缺点工作量大。
②空间滤波法：优点方法简单，缺点效果不明显。
一般采用奇数点平滑（如3、6、9点平滑），该方法比偶数点平滑好，横向无位移。
③畸变张量分解法：优点可以得到比较真实、可靠的区域构造模型；缺点工作量大。
10. 大地电磁观测资料的采集方法：大地电磁测深的野外工作包括选点、布极、观测等内容。
（1）选点根据地质任务和合同书的要求，在野外施工时，一般选择离设计点最近，且地势平坦的地点进行布站。
用GPS测出该点的经度和纬度，并在地形图上确定测深点的具体位置。
（2）测站的布置和观测测点选定后，就开始布站观测，用罗盘测定装置的方向，用皮尺丈量距离，一般X轴指向磁北方向，Y轴指向正东。
有时为了尽可能减少干扰或布站的方便，可将坐标轴旋转一定角度。
布站结束后，操作员需检查各道信号，并根据信号大小选择前置放大器增益，所有这一切确认无误后，方可进行观测和记录。
采集结束后，可将仪器记录的数据传到计算机，经过处理，便可得到多种资料。
11. 大地电磁时间域信号到视电阻率的处理流程：（答案在打印店复习资料第2面）12. 大地电磁的视电阻率定义分析方法（曲线类型、电性层分析、断面等值线图分析）：1.计算视电阻率和视相位的通式分别为：2.均匀半空间模型1) h1→∞，可得ρa=ρ1，说明均匀半空间所得视电阻率就是真电阻率，是一个常数，即ρ1，因此后边结果中将不再对均匀半空间情况做讨论。
2) 而相位也是常数（-45°），这也说明了模型是电性均一的，相位差不变。
3.两层地电模型1) 视电阻率公式为：2)3) 式中第一项可以忽略，这时的视电阻率趋于第二层的ρ2：具体情况还和第一层的纵向电导、第二层电阻率及频率等有关，较复杂后边详述。
4) 两层情况下，相位表达式为：4. 三层H型地电模型1) 视电阻率公式为：2) 高频时，与两层一样，趋于第一层电阻率；3) 低频情况下的对于H型曲线，视电阻率仅与上面两层的纵向电导有关，而与其中的单个参数无关。
4) S等值性，当H型地电断面中第二层为薄层时，视电阻率值只和这一层的纵向电导有关。
断面等值线图是电法勘探常用的一种成果显示图件，是根据沿剖面线各测点上多个电极距的观测结果绘制而成。
它可以反映沿剖面线横向和纵向电阻率的变化。
图的横坐标为线性刻度，纵坐标可以是线性的也可以是对数的。
对数坐标断面等值线图是电法勘探常用的一种成果显示图件，是根据沿剖面线各测点上多个电极距的观测结果绘制而成。
它可以反映沿剖面线横向和纵向电阻率的变化。
图的横坐标为线性刻度，纵坐标可以是线性的也可以是对数的。
对数坐标有利于突出浅部地层的细节，而线性坐标有利于显示深部地层的细节。
这种图件有很好的直观性，有利于了解基底起伏变化、不同岩性分布和隐伏断裂构造等。
[视电阻率（ρs）等值线断面图又称“ρS断面等值线图”。
