matlab改变x轴的坐标
- 格式:doc
- 大小:44.00 KB
- 文档页数:3
matlab x坐标设置的语句1. 设置坐标轴范围:使用`xlim`函数可以设置x轴的范围,例如`xlim([0, 10])`表示将x轴范围设置为0到10之间。
2. 设置x轴刻度:使用`xticks`函数可以设置x轴的刻度位置,例如`xticks([0, 2, 4, 6, 8, 10])`表示将x轴的刻度设置为0、2、4、6、8、10。
3. 设置x轴刻度标签:使用`xticklabels`函数可以设置x轴刻度的标签,例如`xticklabels({'a', 'b', 'c', 'd', 'e', 'f'})`表示将x轴刻度标签设置为a、b、c、d、e、f。
4. 设置x轴标签:使用`xlabel`函数可以设置x轴的标签,例如`xlabel('时间')`表示将x轴的标签设置为时间。
5. 设置x轴网格线:使用`grid`函数可以设置x轴的网格线显示,例如`grid on`表示显示x轴的网格线。
6. 设置x轴刻度的字体大小:使用`set(gca, 'FontSize', 12)`函数可以设置x轴刻度的字体大小,例如将x轴刻度的字体大小设置为12。
7. 设置x轴刻度的字体颜色:使用`set(gca, 'XColor', 'r')`函数可以设置x轴刻度的字体颜色,例如将x轴刻度的字体颜色设置为红色。
8. 设置x轴刻度的旋转角度:使用`xtickangle`函数可以设置x轴刻度的旋转角度,例如`xtickangle(45)`表示将x轴刻度的旋转角度设置为45度。
9. 设置x轴刻度的对齐方式:使用`set(gca, 'TickLabelInterpreter', 'latex')`函数可以设置x轴刻度的对齐方式为latex格式,例如将x轴刻度的对齐方式设置为latex格式。
Matlab---绘图中坐标系显⽰设置Matlab绘图---坐标系显⽰设置【@wp20180507-20180511(week 5)】⽬录:⼀、设置坐标范围⼆、修改坐标轴显⽰的刻度、密度、lable⽂字、位置等三、Matlab绘制出来的图像进⾏保存正⽂:⼀、设置坐标范围1) 函数axis():axis进⾏设置(对当前坐标轴进⾏设置)如果是⼆维:axis([xmin xmax ymin ymax]) 设置x-y坐标指定的区间范围。
xmin是x最⼩xmax是x最⼤,ymin,ymax分别是y最⼩,y最⼤⽐如,要改编x坐标axis([1 120000 -inf inf])如果改y坐标axis([ -inf inf 1 120000])当然,可以两个都改 -inf inf是正负⽆穷⼤如果是三维:axis([xmin xmax ymin ymax zmin zmax]) 设置x-y-z坐标指定的区间范围。
还要考虑到z坐标。
⽰例如下:>> x = 1:10;>> subplot(2,1,1) % 默认范围>> plot(x,x.^2)>> subplot(2,1,2) % 设置x范围[0,12],y任意>> plot(x,x.^2,'r')>> axis([0 12,-inf,inf])具体⽤法如下:plot(x, y); // 画图后⽤axis函数设置坐标轴的范围axis([xmin xmax ymin ymax]); % 设置坐标轴在指定的区间xmin、xmax 表⽰设置横坐标的最⼩最⼤值;ymin、ymax 表⽰设置纵坐标的最⼩最⼤值。
2) 函数set ():set函数进⾏设置(对指定的坐标轴进⾏设置)具体⽤法如下:plot(x, y); // 画图后⽤set函数设置坐标轴的属性set(handles,'xtick',0:100:2500) % handles可以指定具体坐标轴的句柄功能:设置X轴坐标范围0到2500,显⽰间隔是100;set(handles,'ytick',0:100:2500) % handles可以指定具体坐标轴的句柄功能:设置X轴坐标范围0到2500,显⽰间隔是100;3) 函数xlim( )/ ylim ( )使⽤⽅法: xlim([XMIN XMAX]) % sets the x limitsx轴上下限设定xlim([a,b]);y轴上下限设定ylim([a,b])% set(gca,'xlim',[-20 20],'ylim',[-20 20]); 表⽰:设置当前图的横轴和纵轴的范围,lim就是limite的意思。
文章内容1. 引言在 Matlab 中,`xlim` 是用于设置 x 轴坐标范围的函数。
它在数据可视化和数据分析中起着重要的作用。
在本文中,我们将深入探讨`xlim` 的用法,以及如何合理地运用这一功能来实现更好的数据分析和可视化效果。
2. `xlim` 的基本用法`xlim` 可以通过设置两个参数来调整 x 轴坐标范围,这两个参数分别代表了 x 轴坐标的最小值和最大值。
通过以下命令可以将 x 轴坐标范围设置为 0 到 10:```xlim([0, 10])```3. 用 `xlim` 进行数据切片在数据分析中,常常需要根据特定的 x 轴坐标范围来对数据进行切片和筛选。
`xlim` 函数可以帮助我们实现这一目的。
在绘制曲线图时,我们可以根据特定的 x 轴范围来突出显示感兴趣的数据段,从而更加清晰地展示数据的趋势和规律。
4. 与其他函数的联合运用除了单独使用 `xlim` 函数外,我们还可以将其与其他函数联合使用,以实现更加复杂的数据处理和可视化效果。
结合 `ylim` 函数可以同时调整 x 轴和 y 轴的坐标范围,而与 `plot` 函数联合使用可以更好地展示数据的分布和趋势。
5. 个人观点和建议在使用 `xlim` 函数时,我认为有以下几点需要注意:- 在设置 x 轴坐标范围时,需要确保所设置的范围与数据的实际情况相符,避免出现信息不全或信息过载的情况。
- 结合其他函数的使用可以更好地发挥 `xlim` 的功能,提升数据可视化效果和分析效率。
总结通过本文的介绍和讨论,相信读者已经对 `xlim` 函数的用法有了更加全面和深入的了解。
合理运用 `xlim` 函数可以帮助我们实现更好的数据分析和可视化效果,希望读者在今后的工作中能够灵活运用这一功能,达到更好的分析效果。
结尾语阅读到这里,希望本文能对读者有所帮助,如有任何疑问或建议,欢迎在评论区留言交流。
谢谢大家的阅读和支持!(以上内容为文章的大致框架和思路,实际撰写时可细化内容,填充更多具体的用法和案例分析。

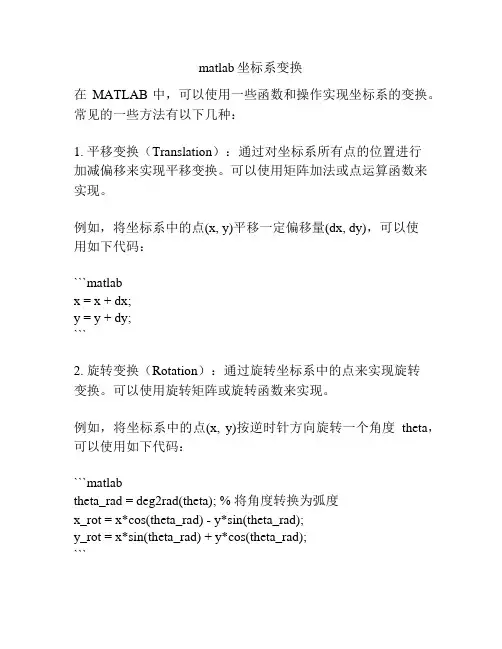

matlab坐标系变换在MATLAB中,可以使用一些函数和操作实现坐标系的变换。
常见的一些方法有以下几种:1. 平移变换(Translation):通过对坐标系所有点的位置进行加减偏移来实现平移变换。
可以使用矩阵加法或点运算函数来实现。
例如,将坐标系中的点(x, y)平移一定偏移量(dx, dy),可以使用如下代码:```matlabx = x + dx;y = y + dy;```2. 旋转变换(Rotation):通过旋转坐标系中的点来实现旋转变换。
可以使用旋转矩阵或旋转函数来实现。
例如,将坐标系中的点(x, y)按逆时针方向旋转一个角度theta,可以使用如下代码:```matlabtheta_rad = deg2rad(theta); % 将角度转换为弧度x_rot = x*cos(theta_rad) - y*sin(theta_rad);y_rot = x*sin(theta_rad) + y*cos(theta_rad);```3. 缩放变换(Scale):通过缩放坐标系中的点的坐标值来实现缩放变换。
可以使用缩放矩阵或缩放函数来实现。
例如,将坐标系中的点(x, y)在x轴和y轴上分别缩放为原来的两倍,可以使用如下代码:```matlabscale_x = 2; % x轴缩放倍数scale_y = 2; % y轴缩放倍数x_scaled = x * scale_x;y_scaled = y * scale_y;```以上仅是坐标系变换的一些基本操作,实际应用中可能还会涉及更复杂的变换,如剪切、投影等。
MATLAB还提供了一些专门用于处理坐标系变换的函数和工具箱,例如`affine2d`类和`imwarp`函数,可以更方便地进行坐标系变换操作。
matlab 坐标轴范围和刻度Matlab中,坐标轴的范围和刻度是非常重要的,它们对于数据可视化和分析起着至关重要的作用。
在Matlab中,你可以使用一系列的函数和属性来控制坐标轴的范围和刻度。
下面我将从不同的角度来解释如何在Matlab中设置坐标轴的范围和刻度。
1. 设置坐标轴范围:在Matlab中,你可以使用`xlim`和`ylim`函数来设置x和y轴的范围。
例如,要将x轴范围设置为0到10,y轴范围设置为0到20,你可以这样做:xlim([0, 10]);ylim([0, 20]);2. 设置坐标轴刻度:你可以使用`xticks`和`yticks`函数来手动设置x和y轴的刻度。
例如,要将x轴的刻度设置为0、2、4、6、8、10,你可以这样做:xticks([0, 2, 4, 6, 8, 10]);同样地,你也可以使用`xticklabels`和`yticklabels`函数来设置刻度的标签,例如:xticklabels({'zero', 'two', 'four', 'six', 'eight','ten'});3. 自动调整坐标轴范围和刻度:Matlab也提供了自动调整坐标轴范围和刻度的功能,你可以使用`axis`函数来实现。
例如,使用`axis auto`可以让Matlab自动根据数据的范围来调整坐标轴的范围和刻度。
4. 对数坐标轴:如果你需要在对数坐标轴上进行绘图,可以使用`semilogx`、`semilogy`和`loglog`函数来分别绘制x轴、y轴或者同时绘制对数坐标轴。
总的来说,Matlab提供了丰富的函数和属性来帮助你设置坐标轴的范围和刻度,你可以根据自己的需求来灵活运用这些功能。
希望这些信息能够帮助到你。
Matlab坐标轴范围设置技巧Matlab是一款强大的数学软件,广泛用于数据分析和可视化。
在绘制图形时,设置坐标轴范围是非常重要的,可以让图形更清晰地展示数据。
本文将介绍在Matlab中如何设置坐标轴范围的技巧。
1. 设置x轴和y轴范围在Matlab中,可以使用xlim和ylim函数来设置x轴和y轴的范围。
例如,要设置x轴范围为0到10,y轴范围为-5到5,可以使用以下代码:xlim([010]);ylim([-55]);在这个例子中,[0 10]表示x轴范围从0到10,[-5 5]表示y轴范围从-5到5。
2. 自适应坐标轴范围有时候,希望Matlab自动根据数据的范围来调整坐标轴范围,可以使用axis 函数。
axis函数可以根据数据的范围来自适应调整x轴和y轴的范围。
例如,以下代码将根据数据的范围来自适应调整坐标轴范围:x = linspace(0, 10, 100);y = sin(x);plot(x, y);axis('tight');在这个例子中,axis('tight')会根据数据的范围自动调整坐标轴范围。
3. 手动设置坐标轴刻度除了设置坐标轴范围外,还可以手动设置坐标轴的刻度。
xticks和yticks函数可以用来设置x轴和y轴的刻度。
例如,以下代码设置x轴的刻度为0到10,间隔为2:xticks(0:2:10);结论在Matlab中,设置坐标轴范围是非常重要的,在绘制图形时能够更清晰地展示数据。
通过本文介绍的技巧,可以轻松地设置x轴和y轴的范围,使图形更加美观和易于理解。
希望本文对您有所帮助!。

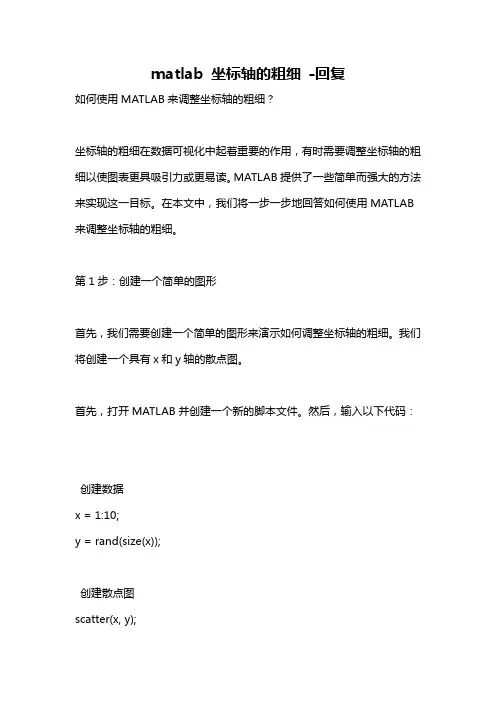

matlab 坐标轴的粗细-回复如何使用MATLAB来调整坐标轴的粗细?坐标轴的粗细在数据可视化中起着重要的作用,有时需要调整坐标轴的粗细以使图表更具吸引力或更易读。
MATLAB提供了一些简单而强大的方法来实现这一目标。
在本文中,我们将一步一步地回答如何使用MATLAB 来调整坐标轴的粗细。
第1步:创建一个简单的图形首先,我们需要创建一个简单的图形来演示如何调整坐标轴的粗细。
我们将创建一个具有x和y轴的散点图。
首先,打开MATLAB并创建一个新的脚本文件。
然后,输入以下代码:创建数据x = 1:10;y = rand(size(x));创建散点图scatter(x, y);运行代码,将生成一个显示散点图的新图窗。
第2步:获取和修改坐标轴对象为了调整坐标轴的粗细,我们需要首先获取到坐标轴对象。
我们可以使用`gca`函数来获取当前图形窗口中激活的坐标轴对象。
在MATLAB命令窗口中输入以下代码:获取坐标轴对象ax = gca;第3步:修改坐标轴的线条粗细现在我们可以开始调整坐标轴的粗细。
坐标轴对象具有许多属性,可以控制它们的外观和行为。
在这种情况下,我们将修改`LineWidth`属性,使它们的线条变粗。
在MATLAB命令窗口中输入以下代码:修改x轴的线条粗细ax.XAxis.LineWidth = 2;修改y轴的线条粗细ax.YAxis.LineWidth = 2;运行代码后,您将注意到坐标轴的线条已经变得更粗了。
第4步:调整其他坐标轴的线条粗细除了x和y轴线条的粗细之外,我们还可以调整其他坐标轴的线条粗细。
例如,我们可以设置顶部和右侧坐标轴的线条粗细为0,以使其在可视化中更加显眼。
在MATLAB命令窗口中输入以下代码:设置顶部坐标轴的线条粗细为0ax.XAxis(2).LineWidth = 0;设置右侧坐标轴的线条粗细为0ax.YAxis(2).LineWidth = 0;运行代码后,您将注意到顶部和右侧坐标轴的线条已经消失了。

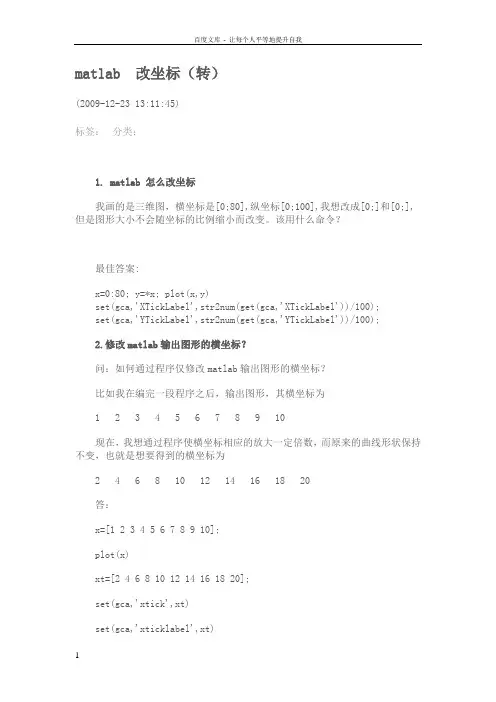

matlab 改坐标(转)(2009-12-23 13:11:45)标签:分类:1. matlab 怎么改坐标我画的是三维图,横坐标是[0;80],纵坐标[0;100],我想改成[0;]和[0;],但是图形大小不会随坐标的比例缩小而改变。
该用什么命令?最佳答案:x=0:80; y=*x; plot(x,y)set(gca,'XTickLabel',str2num(get(gca,'XTickLabel'))/100);set(gca,'YTickLabel',str2num(get(gca,'YTickLabel'))/100);2.修改matlab输出图形的横坐标?问:如何通过程序仅修改matlab输出图形的横坐标?比如我在编完一段程序之后,输出图形,其横坐标为1 2 3 4 5 6 7 8 9 10现在,我想通过程序使横坐标相应的放大一定倍数,而原来的曲线形状保持不变,也就是想要得到的横坐标为2 4 6 8 10 12 14 16 18 20答:x=[1 2 3 4 5 6 7 8 9 10];plot(x)xt=[2 4 6 8 10 12 14 16 18 20];set(gca,'xtick',xt)set(gca,'xticklabel',xt)axis([2 10 1 10])绘图如何让坐标轴上的数字变为字符?比如y轴是1的位置变为UMTS,不是用text命令要全部覆盖谁知道怎样实现?最佳答案举个例子 %先画个图 x=0:.1:5; y=exp(x); plot(x,y); %下面定义x轴的刻度 set(gca,'XTick',1:5) %下面是x轴的刻度值set(gca,'XTickLabel',{'one','two','three','four','five'}) 中坐标轴移动x=-5::5;y=uoo*tanh(uoo*x/2^(1/2));plot(x,y)axis onbox off刻度要标示在y=0这条直线上。
Matlab绘图坐标轴的设置matlab画图设置(坐标轴、曲线、颜色)a=linspace(1,2,10)plot(a,'--pr','linewidth',1.5,'MarkerEdgeColor','r','MarkerFaceColor','m','MarkerSize',10)legend('a','Location','best')title('a','FontName','Times New Roman','FontWeight','Bold','FontSize',16)xlabel('T','FontName','Times New Roman','FontSize',14)ylabel('a','FontName','Times New Roman','FontSize',14,'Rotation',0)axis auto equalset(gca,'FontName','Times New Roman','FontSize',14)1.曲线线型、颜色和标记点类型plot(X1,Y1,LineSpec, …) 通过字符串LineSpec指定曲线的线型、颜色及数据点的标记类型。
线型颜色数据点标记类型标识符意义标识符意义标识符意义- 实线r 红色+ 加号-. 点划线g 绿色o 圆圈-- 虚线 b 蓝色* 星号: 点线 c 蓝绿色. 点m 洋红色x 交叉符号y 黄色square(或s) 方格k 黑色diamond(或d) 菱形w 白色^ 向上的三角形v 向下的三角形> 向左的三角形< 向右的三角形pentagram(或p) 五边形hexagram(或h) 六边形2.设置曲线线宽、标记点大小,标记点边框颜色和标记点填充颜色等。
matlab 改坐标(转)
(2009-12-23 13:11:45)
转载▼
标签:
分类:MatlabStudy
杂谈
1. matlab 怎么改坐标
/question/55797470.html?si=1
我画的是三维图,横坐标是[0;80],纵坐标[0;100],我想改成[0;0.8]和[0;1.0],但是图形大小不会随坐标的比例缩小而改变。
该用什么命令?
最佳答案:
x=0:80; y=1.25*x; plot(x,y)
set(gca,'XTickLabel',str2num(get(gca,'XTickLabel'))/100);
set(gca,'YTickLabel',str2num(get(gca,'YTickLabel'))/100);
2.修改matlab输出图形的横坐标?
/question/96666282.html
问:如何通过程序仅修改matlab输出图形的横坐标?
比如我在编完一段程序之后,输出图形,其横坐标为
1 2 3 4 5 6 7 8 9 10
现在,我想通过程序使横坐标相应的放大一定倍数,而原来的曲线形状保持不变,也就是想要得到的横坐标为
2 4 6 8 10 12 14 16 18 20
答:
x=[1 2 3 4 5 6 7 8 9 10];
plot(x)
xt=[2 4 6 8 10 12 14 16 18 20];
set(gca,'xtick',xt)
set(gca,'xticklabel',xt)
axis([2 10 1 10])
3.matlab绘图如何让坐标轴上的数字变为字符?
/question/73059064.html
比如y轴是1的位置变为UMTS,不是用text命令要全部覆盖
谁知道怎样实现?
最佳答案
举个例子 %先画个图 x=0:.1:5; y=exp(x); plot(x,y); %下面定义x轴的刻度 set(gca,'XTick',1:5) %下面是x轴的刻度值
set(gca,'XTickLabel',{'one','two','three','four','five'})
4.matlab中坐标轴移动
/question/95439114.html?si=8
uoo=1;
x=-5:0.01:5;
y=uoo*tanh(uoo*x/2^(1/2));
plot(x,y)
axis on
box off
刻度要标示在y=0这条直线上。
最佳答案:
uoo=1;
x=-5:0.01:5;
y=uoo*tanh(uoo*x/2^(1/2));
plot(x,y),hold on
box off
plot([-5,5],[0,0],'k');
x = get(gca,'XTick');
Lx = get(gca,'XTickLabel');
y = zeros(size(x))-0.1;
text(x,y,Lx);
5.matlab 中我的x轴坐标是自动显示为1,2,3,...,10,我想改成10,7,5,4,1怎么改?
问题补充:我的题目是 x从10 到0.1变化的,计算完后,从10到0.1画图,并且x坐标标定为10,2,0.4,0.1四点即可!请教高手帮忙!就这么点积分了!谢谢!!
/question/81879787.html?si=10
最佳答案
x=0.1:0.1:10;
plot(x,x.^2)
set(gca,'XTick',[0.1,10.1-2,10.1-0.4,10])
set(gca,'XTicklabel',[10,2,0.4,0.1])
get(gca)可以知道axes里面的所有属性
想怎么改就怎么改
[求助]怎么改变matlab所作图的横坐标?
作者 rickli 查看 84 发表时间 2008/8/30 16:00 上一篇下一篇
怎么改变matlab所作图的横坐标?我想把横坐标改成2005年3月,2005年4月,。
到20 06年8月应该怎么改?谢谢btwl
序号评论者共有评论 6评论时间
1chdd 在你的plot函数后加上set(gca,'XTickLabel',{'2004年5‘})就可以
了。
也就是最后一个大括号的参数换成你想要的就可以了。
你可
以参看help里面有解释。
2008/8/30
16:00
2htc2498matlab图形界面的一个菜单,具体不记得了,里面有一个选项,关于图形的属性,都可以更改的,包括纵横坐标,图名称,点线形状等。
