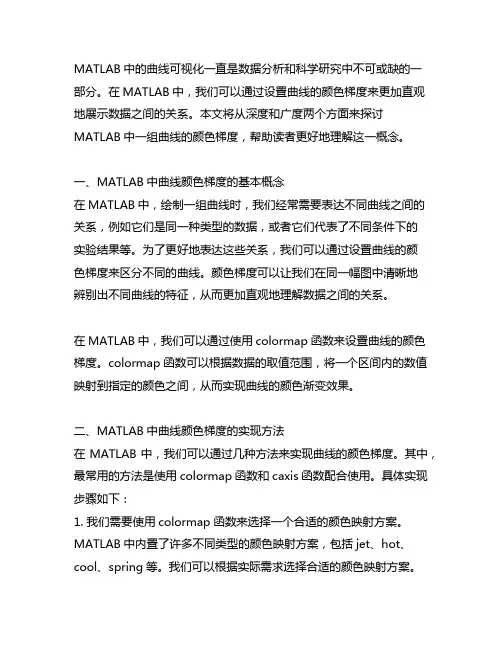

MATLAB中的曲线可视化一直是数据分析和科学研究中不可或缺的一部分。
在MATLAB中,我们可以通过设置曲线的颜色梯度来更加直观地展示数据之间的关系。
本文将从深度和广度两个方面来探讨MATLAB中一组曲线的颜色梯度,帮助读者更好地理解这一概念。
一、MATLAB中曲线颜色梯度的基本概念在MATLAB中,绘制一组曲线时,我们经常需要表达不同曲线之间的关系,例如它们是同一种类型的数据,或者它们代表了不同条件下的实验结果等。
为了更好地表达这些关系,我们可以通过设置曲线的颜色梯度来区分不同的曲线。
颜色梯度可以让我们在同一幅图中清晰地辨别出不同曲线的特征,从而更加直观地理解数据之间的关系。
在MATLAB中,我们可以通过使用colormap函数来设置曲线的颜色梯度。
colormap函数可以根据数据的取值范围,将一个区间内的数值映射到指定的颜色之间,从而实现曲线的颜色渐变效果。
二、MATLAB中曲线颜色梯度的实现方法在MATLAB中,我们可以通过几种方法来实现曲线的颜色梯度。
其中,最常用的方法是使用colormap函数和caxis函数配合使用。
具体实现步骤如下:1. 我们需要使用colormap函数来选择一个合适的颜色映射方案。
MATLAB中内置了许多不同类型的颜色映射方案,包括jet、hot、cool、spring等。
我们可以根据实际需求选择合适的颜色映射方案。
2. 我们需要使用caxis函数来设置曲线的颜色取值范围。
通过调整caxis函数的参数,我们可以控制曲线颜色的映射范围,从而实现颜色梯度效果。
通过以上方法,我们可以在MATLAB中实现一组曲线的颜色梯度,从而更加直观地展示数据之间的关系。
三、MATLAB中曲线颜色梯度的应用案例在实际应用中,曲线颜色梯度的应用非常广泛。
在科学研究中,我们经常需要展示实验数据的变化趋势,通过设置曲线的颜色梯度可以更加清晰地表达不同数据之间的关系。
在数据可视化领域,曲线颜色梯度也被广泛应用于绘制热力图、曲面图等图表类型中。
matlab自定义函数拟合曲线在 MATLAB 中,您可以使用自定义函数进行曲线拟合。
以下是一些基本步骤,以及一个简单的示例:定义自定义函数:首先,您需要定义一个自定义函数,该函数包含您希望用于拟合的形状。
这个函数通常包含一些参数,您希望通过拟合找到的最佳值。
function y = myCustomFunction(x, a, b)% 示例自定义函数,这里假设为简单的线性函数y = a * x + b;end准备数据:提供用于拟合的数据,包括自变量 x 和因变量 y。
xData = [1, 2, 3, 4, 5];yData = [2.1, 2.8, 3.4, 4.2, 5.1];使用 fit 函数进行拟合:使用 fit 函数进行曲线拟合。
在这里,我们使用 fittype 创建一个自定义拟合类型,并使用 fit 进行拟合。
% 创建拟合类型ftype = fittype('myCustomFunction(x, a, b)', 'independent', 'x', 'coefficients', {'a', 'b'});% 初始参数猜测initialGuess = [1, 1];% 进行拟合fitResult = fit(xData', yData', ftype, 'StartPoint', initialGuess);显示拟合结果:可以使用 plot 函数来显示原始数据和拟合曲线。
plot(xData, yData, 'o', 'DisplayName', 'Data');hold on;plot(fitResult, 'DisplayName', 'Fit');legend('show');这是一个简单的线性拟合的例子,但您可以根据需要定义更复杂的自定义函数,以适应您的数据。
matlab基本磁化曲线绘制
要绘制基本的磁化曲线,可以使用MATLAB的plot函数。
首先,你需要准备磁场强度(H)和磁化强度(M)的数据。
然后,使用
plot函数将这些数据绘制成曲线。
首先,你可以创建一个包含磁场强度和磁化强度数据的向量,
例如:
matlab.
H = [0, 100, 200, 300, 400]; % 磁场强度数据。
M = [0, 50, 100, 150, 200]; % 磁化强度数据。
接下来,使用plot函数绘制磁化曲线:
matlab.
plot(H, M, '-o'); % 绘制磁化曲线,'-o'表示用实心圆点连
接数据点。
xlabel('磁场强度(H)'); % 设置x轴标签。
ylabel('磁化强度(M)'); % 设置y轴标签。
title('磁化曲线'); % 设置图表标题。
grid on; % 显示网格。
这段代码将会绘制出磁化曲线,横轴表示磁场强度(H),纵轴表示磁化强度(M)。
你可以根据自己的数据和需求进行相应的调整和修改。
除了基本的绘图外,MATLAB还提供了丰富的绘图函数和选项,可以对曲线的样式、颜色、标记等进行进一步的定制。
你可以根据具体的要求来调整绘图的样式,使其更符合你的需求。
希望这个回答能够帮助到你绘制基本的磁化曲线。
如果你有其他关于MATLAB绘图的问题,也欢迎随时提出。
Matlab中的曲线拟合方法引言在科学与工程领域,数据拟合是一个重要的技术,可用于分析实验数据、预测未知的对应关系,并量化观察到的现象。
其中,曲线拟合是一种常见的数据拟合方法,而Matlab作为一种功能强大的科学计算软件,提供了多种曲线拟合工具和函数,方便用户进行数据分析和模型建立。
本文将对Matlab中的曲线拟合方法进行详细介绍和讨论。
一、线性拟合线性拟合是最简单且常见的曲线拟合方法,其基本思想是通过一条直线拟合数据点,找到最佳拟合直线的参数。
在Matlab中,可以使用polyfit函数实现线性拟合。
该函数接受两个输入参数,第一个参数为数据点的x坐标,第二个参数为数据点的y坐标。
返回结果为一个一次多项式拟合模型的参数。
例如,我们有一组实验测量数据如下:x = [1, 2, 3, 4, 5];y = [3, 5, 7, 9, 11];通过polyfit函数进行线性拟合:coeff = polyfit(x, y, 1);其中,1表示要拟合的多项式的次数,这里我们选择了一次多项式(直线)。
coeff即为拟合得到的直线的参数,可以通过polyval函数将参数代入直线方程,得到对应x的y值。
y_fit = polyval(coeff, x);接下来,我们可以使用plot函数将原始数据点和拟合曲线都绘制在同一张图上:figure;plot(x, y, 'o', 'MarkerSize', 10); % 绘制原始数据点hold on;plot(x, y_fit); % 绘制拟合曲线xlabel('x');ylabel('y');legend('原始数据点', '拟合曲线');通过观察图像,我们可以初步判断拟合的效果如何。
如果数据点较为分散,直线拟合效果可能较差。
在此情况下,可以考虑使用更高次的多项式进行拟合。
二、多项式拟合多项式拟合是一种常见的曲线拟合方法,其基本思想是通过一个一定次数的多项式函数来拟合数据点。

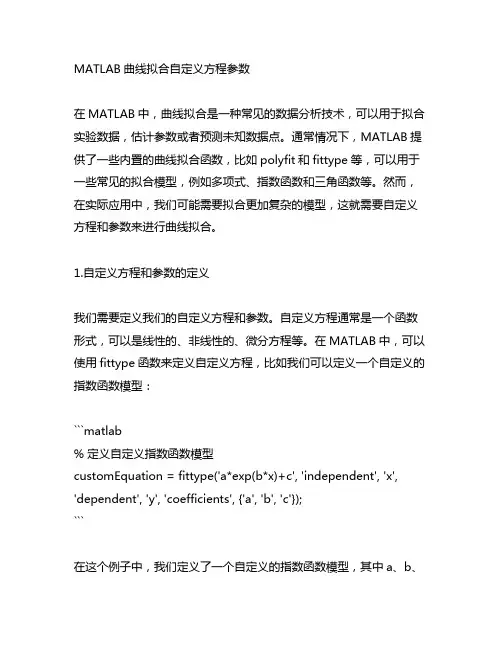

MATLAB曲线拟合自定义方程参数在MATLAB中,曲线拟合是一种常见的数据分析技术,可以用于拟合实验数据,估计参数或者预测未知数据点。
通常情况下,MATLAB提供了一些内置的曲线拟合函数,比如polyfit和fittype等,可以用于一些常见的拟合模型,例如多项式、指数函数和三角函数等。
然而,在实际应用中,我们可能需要拟合更加复杂的模型,这就需要自定义方程和参数来进行曲线拟合。
1.自定义方程和参数的定义我们需要定义我们的自定义方程和参数。
自定义方程通常是一个函数形式,可以是线性的、非线性的、微分方程等。
在MATLAB中,可以使用fittype函数来定义自定义方程,比如我们可以定义一个自定义的指数函数模型:```matlab% 定义自定义指数函数模型customEquation = fittype('a*exp(b*x)+c', 'independent', 'x','dependent', 'y', 'coefficients', {'a', 'b', 'c'});```在这个例子中,我们定义了一个自定义的指数函数模型,其中a、b、c分别是指数函数的参数。
这里的a、b、c就是我们需要拟合的参数,我们可以根据具体的应用需求来定义不同的自定义方程和参数。
2.曲线拟合一旦我们定义了自定义的方程和参数,下一步就是进行曲线拟合。
在MATLAB中,可以使用fit函数来进行曲线拟合,比如我们可以使用最小二乘法来拟合自定义的指数函数模型:```matlab% 生成一些假数据用于拟合x = 1:10;y = 3*exp(0.5*x) + 2 + 0.5*randn(size(x)); % 这里的假数据是根据自定义的指数函数模型生成的,加上了一些随机噪声% 进行曲线拟合fittedModel = fit(x', y', customEquation);```在这个例子中,我们生成了一些假数据用于拟合,然后使用fit函数进行曲线拟合,得到了拟合后的模型fittedModel。
曲线拟合法的Matlab实现曲线拟合在许多科学和工程领域中都有广泛应用,包括机器学习,数据科学,信号处理,控制工程等。
在Matlab中实现曲线拟合的方法有多种,其中最常用的是使用fit()函数。
以下是一个基本的示例,演示如何在Matlab中使用fit()函数进行曲线拟合。
我们需要一些数据。
假设我们有一组x和y数据点,我们想要在这些点上拟合一条曲线。
y = 3*x.^2 + 2*x + 1 + randn(size(x));fitresult = fit(x, y, 'poly1');在这里,'poly1'表示我们想要拟合一个一次多项式。
你可以使用'poly2','poly3'等来拟合更高次的多项式。
同样,你也可以使用其他类型的模型,如指数、对数、自定义函数等。
然后,我们可以使用plot()函数将原始数据和拟合曲线一起绘制出来。
在这里,'hold on'命令用于保持当前图像,这样我们就可以在同一个图形上绘制多条线了。
我们可以使用fitresult来获取拟合曲线的参数和其他信息。
例如:以上就是在Matlab中进行曲线拟合的基本步骤。
需要注意的是,对于复杂的实际问题,可能需要进行更复杂的模型选择和参数优化。
也可以使用其他工具如curve fitting toolbox进行更详细的分析和拟合。
最小二乘曲线拟合是一种数学统计方法,用于根据给定数据点拟合出一条曲线或曲面,使得该曲线或曲面最小化每个数据点到拟合曲线或曲面的平方误差之和。
这种方法广泛应用于数据分析和科学计算等领域。
本文将介绍最小二乘曲线拟合的基本原理和在Matlab中的实现方法。
假设有一组数据点 (x_i, y_i),i=1,2,...,n,需要拟合出一条曲线y=f(x)。
最小二乘法要求曲线 f(x)最小化每个数据点到曲线的平方误差之和,即E = sum (f(x_i)-y_i)^2对曲线 f(x)进行求导,得到一元一次方程:f'(x)=sum(f(x)-y)*x-sum(f(x)-y)E = sum [(f'(x))^2] * x^2 - 2 * sum [f(x) * f'(x) * x] + 2 * sum [f(x)^2]令 E对 f'(x)的导数为零,可得到最小二乘曲线拟合的方程:sum [f'(x)^2] * x^2 - 2 * sum [f(x) * f'(x) * x] + 2 * n * f(x)^2 = 0在Matlab中,可以使用polyfit函数实现最小二乘曲线拟合。
在MATLAB中进行曲线拟合时,可以使用多种方法来拟合数据并估计参数。
其中,多项式拟合是一种常用的方法,可以使用MATLAB中的polyfit和polyval函数进行多项式拟合和生成拟合后的数据点。
另外,MATLAB 还提供了其他一些曲线拟合函数,如cftool、lsqcurvefit等。
对于色温的拟合,可以使用MATLAB中的曲线拟合工具箱(Curve Fitting Toolbox)来进行。
具体步骤如下:
1. 准备数据:准备需要拟合的色温数据,包括原始色温值和对应的拟合参数。
2. 打开Curve Fitting Toolbox:在MATLAB命令窗口中输入“cftool”命令,打开Curve Fitting
Toolbox。
3. 导入数据:在Curve Fitting Toolbox中,选择“Data”选项卡,点击“Import Data”按钮,将数据
导入到工具箱中。
4. 选择拟合类型:根据实际情况选择拟合类型,可以是多项式拟合、指数拟合、对数拟合等。
5. 进行拟合:点击“Fit”按钮,进行曲线拟合。
拟合结果将显示在工具箱的“Current Fit”选项卡中。
6. 评估拟合结果:可以通过图形或数值方式评估拟合结果,包括残差图、拟合参数等。
7. 应用拟合结果:根据实际情况将拟合结果应用到色温计算中,例如使用拟合参数来计算色温值。
matlab画图设置(坐标轴、曲线、颜色)a=linspace(1,2,10)plot(a,'--pr','linewidth',1.5,'MarkerEdgeColor','r','MarkerFaceColor','m','MarkerSize',1 0)legend('a','Location','best')title('a','FontName','Times New Roman','FontWeight','Bold','FontSize',16)xlabel('T','FontName','Times New Roman','FontSize',14)ylabel('a','FontName','Times New Roman','FontSize',14,'Rotation',0)axis auto equalset(gca,'FontName','Times New Roman','FontSize',14)1.曲线线型、颜色和标记点类型plot(X1,Y1,LineSpec, …) 通过字符串LineSpec指定曲线的线型、颜色及数据点的标记类型。
线型颜色数据点标记类型标识符意义标识符意义标识符意义- 实线 r 红色 + 加号-. 点划线 g 绿色 o 圆圈-- 虚线 b 蓝色 * 星号: 点线 c 蓝绿色 . 点m 洋红色 x 交叉符号y 黄色 square(或s) 方格k 黑色 diamond(或d) 菱形w 白色 ^ 向上的三角形v 向下的三角形> 向左的三角形< 向右的三角形pentagram(或p) 五边形hexagram(或h) 六边形2.设置曲线线宽、标记点大小,标记点边框颜色和标记点填充颜色等。
matlab画图设置(坐标轴、曲线、颜色)a=linspace(1,2,10)plot(a,'--pr','linewidth',1.5,'MarkerEdgeColor','r','MarkerFaceColor','m','MarkerSize',1 0)legend('a','Location','best')title('a','FontName','Times New Roman','FontWeight','Bold','FontSize',16)xlabel('T','FontName','Times New Roman','FontSize',14)ylabel('a','FontName','Times New Roman','FontSize',14,'Rotation',0)axis auto equalset(gca,'FontName','Times New Roman','FontSize',14)1.曲线线型、颜色和标记点类型plot(X1,Y1,LineSpec, …) 通过字符串LineSpec指定曲线的线型、颜色及数据点的标记类型。
线型颜色数据点标记类型标识符意义标识符意义标识符意义- 实线 r 红色 + 加号-. 点划线 g 绿色 o 圆圈-- 虚线 b 蓝色 * 星号: 点线 c 蓝绿色 . 点m 洋红色 x 交叉符号y 黄色 square(或s) 方格k 黑色 diamond(或d) 菱形w 白色 ^ 向上的三角形v 向下的三角形> 向左的三角形< 向右的三角形pentagram(或p) 五边形hexagram(或h) 六边形2.设置曲线线宽、标记点大小,标记点边框颜色和标记点填充颜色等。

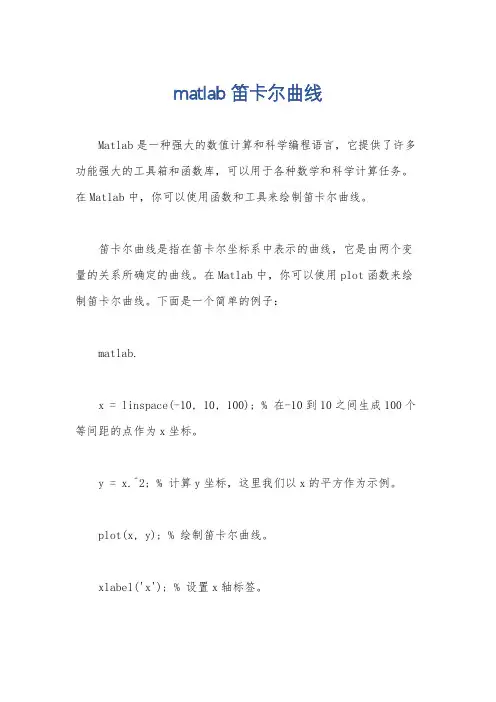

matlab笛卡尔曲线Matlab是一种强大的数值计算和科学编程语言,它提供了许多功能强大的工具箱和函数库,可以用于各种数学和科学计算任务。
在Matlab中,你可以使用函数和工具来绘制笛卡尔曲线。
笛卡尔曲线是指在笛卡尔坐标系中表示的曲线,它是由两个变量的关系所确定的曲线。
在Matlab中,你可以使用plot函数来绘制笛卡尔曲线。
下面是一个简单的例子:matlab.x = linspace(-10, 10, 100); % 在-10到10之间生成100个等间距的点作为x坐标。
y = x.^2; % 计算y坐标,这里我们以x的平方作为示例。
plot(x, y); % 绘制笛卡尔曲线。
xlabel('x'); % 设置x轴标签。
ylabel('y'); % 设置y轴标签。
title('笛卡尔曲线'); % 设置图表标题。
上述代码中,我们使用linspace函数生成了一个包含100个等间距点的x坐标向量,然后计算了对应的y坐标向量,最后使用plot函数将这些点连接起来绘制成笛卡尔曲线。
通过设置x轴标签、y轴标签和图表标题,我们可以使图表更加清晰明了。
除了简单的二维笛卡尔曲线,Matlab还提供了许多其他绘图函数和工具,可以绘制更复杂的曲线和图形。
例如,你可以使用meshgrid函数生成二维笛卡尔坐标网格,并使用surf函数绘制三维曲面。
此外,Matlab还支持绘制极坐标曲线、参数方程曲线等多种类型的曲线。
总之,Matlab是一个功能强大的工具,可以用于绘制各种类型的笛卡尔曲线。
通过灵活运用Matlab的绘图函数和工具,你可以实现多样化的曲线绘制,并进行进一步的分析和处理。
希望这个回答能够帮助到你。
在MATLAB中,绘制多条曲线是非常常见的需求。
通过绘制多条曲线,我们可以直观地比较不同数据之间的关系,分析数据的变化趋势,从而更好地理解数据的特点和规律。
在本文中,我们将介绍在MATLAB中绘制多条曲线的方法,希望能够帮助读者更加熟练地使用MATLAB进行数据可视化和分析。
一、使用plot函数绘制多条曲线在MATLAB中,最常用的绘制曲线的函数是plot函数。
通过plot函数,我们可以轻松地将多组数据绘制成曲线,并在同一张图上进行比较和分析。
下面是使用plot函数绘制多条曲线的基本步骤:1. 准备数据我们需要准备要绘制的多组数据。
假设我们有两组数据x1和y1,以及另外两组数据x2和y2。
这些数据可以是向量、矩阵,甚至是函数表达式。
2. 绘制曲线接下来,我们可以使用plot函数将数据绘制成曲线。
具体的代码如下所示:```matlab绘制第一组数据plot(x1, y1, 'r-'); 'r-'表示红色实线hold on; 将图形保持在同一张图上绘制第二组数据plot(x2, y2, 'b--'); 'b--'表示蓝色虚线hold off; 取消保持图形在同一张图上```通过以上代码,我们可以将两组数据分别绘制成红色实线和蓝色虚线的曲线,并显示在同一张图上。
这样,我们就可以方便地对两组数据进行比较和分析了。
3. 添加图例和标签我们可以通过legend函数添加图例,通过xlabel和ylabel函数添加坐标轴标签,通过title函数添加图标题,使得图像更加清晰和易懂。
二、使用plot3函数绘制三维曲线除了在二维平面上绘制曲线外,MATLAB还提供了plot3函数用于在三维空间中绘制曲线。
使用plot3函数绘制多条三维曲线的步骤与使用plot函数类似,只是需要将数据扩展到三维空间,并指定绘制的坐标系。
具体的代码如下所示:```matlab准备三维数据[x1, y1, z1] = meshgrid(-2:0.2:2, -2:0.2:2, -2:0.2:2);[x2, y2, z2] = meshgrid(-2:0.2:2, -2:0.2:2, -2:0.2:2);v1 = x1.*exp(-x1.^2 - y1.^2 - z1.^2);v2 = x2.*exp(-x2.^2 - y2.^2 - z2.^2);绘制三维曲线plot3(x1, y1, z1, 'r-', 'LineWidth', 2); 'r-'表示红色实线hold on;plot3(x2, y2, z2, 'b--', 'LineWidth', 2); 'b--'表示蓝色虚线hold off;xlabel('X');ylabel('Y');zlabel('Z');legend('Exp(-x^2 - y^2 - z^2)', 'X*Exp(-x^2 - y^2 - z^2)');title('Three-Dimensional Curve');```通过以上代码,我们可以将两组三维数据绘制成红色实线和蓝色虚线的曲线,并显示在同一张图上。
matlab中曲线样式
在MATLAB中,可以使用不同的线型、颜色等来改变曲线的样式。
1. 线型:MATLAB中提供了多种线型供选择,例如实线、虚线、点虚线、点划线、点型点号、加号、星号和圆圈等。
可以通过在plot函数中添
加选项来选择不同的线型。
例如,使用plot(t,y(1,:)
'o',',t,y(2,:),'*')命令可以分别用圆圈和星号绘制两条曲线。
2. 颜色:MATLAB中可以使用的颜色有很多种,例如红色、绿色、蓝色、白色等。
可以通过在plot函数中添加选项来选择不同的颜色。
例如,
使用plot(t,y(1,:)'og',',t,y(2,:),'*r')命令可以分别用绿色
和红色绘制两条曲线。
3. 图形输出:使用subplot函数可以将图形输出到不同的绘图区。
该
函数的调用格式为subplot(m,n,p),其中m表示行数,n表示列数,p
表示选定当前活动区的区号。
例如,使用subplot(2,1,1)命令可以将
图形输出到2行1列的第一个绘图区。
标题:利用MATLAB绘制参数方程曲线的方法与步骤一、概述参数方程是描述曲线的一种方法,通过参数t的变化来确定曲线上的点的位置。
MATLAB作为一款强大的科学计算软件,可以轻松实现参数方程曲线的绘制。
本文将介绍如何使用MATLAB进行参数方程曲线绘制的方法与步骤,并提供相应的实例。
二、参数方程的基本概念1. 参数方程的定义参数方程是指用参数形式的方程来表示曲线上的点的位置。
通常形式为 x=f(t),y=g(t),其中t为参数,x和y分别是点的横纵坐标。
2. 参数方程曲线的特点参数方程曲线的特点是可以描述一些传统的直角坐标系中无法描绘的图形,比如螺线、双曲线等。
三、利用MATLAB绘制参数方程曲线1. 准备工作在进行参数方程绘制之前,首先需要安装MATLAB软件并打开软件界面。
2. 编写参数方程在MATLAB的命令窗口内,输入参数方程x=f(t),y=g(t),其中f(t)和g(t)为参数方程的横纵坐标表达式。
3. 绘制曲线利用MATLAB提供的plot函数,将参数方程曲线绘制出来,并可根据需要进行曲线的颜色、线型、点样式等调整。
4. 添加标题和标签在绘制好曲线后,可以使用MATLAB的title、xlabel和ylabel等函数,为图像添加合适的标题和标签,使图像更加直观和易懂。
5. 显示图像使用MATLAB的命令imshow,将绘制好的参数方程曲线显示在MATLAB的绘图窗口中。
四、参数方程绘制曲线的实例下面以螺线曲线为例,具体展示在MATLAB中绘制参数方程曲线的步骤:1. 参数方程表达式螺线曲线的参数方程为 x = t*cos(t),y = t*sin(t),其中t的取值范围为[0,10]。
2. MATLAB代码在MATLAB的命令窗口内输入以下代码:t = 0:0.01:10;x = t.*cos(t);y = t.*sin(t);plot(x,y,'b-');title('螺线曲线');xlabel('x');ylabel('y');3. 生成曲线图像运行上述代码后,将在MATLAB的绘图窗口中生成螺线曲线的图像,图像清晰地展示了螺线曲线的形状特点。
matlab gramma曲线拟合
首先,加载需要进行拟合的数据。
可以使用Matlab中的load命令从文件中加载数据,或者手动输入数据。
使用fitdist函数来拟合Gamma分布,该函数需要两个参数:数据和分布类型。
可以使用字符串'Gamma'来指定Gamma分布类型。
例如,下面的代码将数据拟合到Gamma分布:matlabCopy codedata = load('data.mat'); % 加载数据pd = fitdist(data, 'Gamma'); % 拟合Gamma分布。
接下来,使用pdf函数来生成拟合的概率密度函数(PDF)曲线。
Matlab曲线拟合是指利用Matlab软件进行数据拟合,即根据给定的数据点,通过选择合适的拟合函数,使得拟合函数与数据点的误差最小,从而得到一个近似的曲线。
bezier曲线matlab在MATLAB中,你可以使用`bezier`函数来创建Bezier曲线。
Bezier曲线是通过一系列控制点定义的平滑曲线。
以下是一个简单的MATLAB代码示例,演示如何创建和绘制Bezier曲线:```matlab%定义控制点P0=[0,0];P1=[1,3];P2=[2,-1];P3=[3,2];%定义参数t(通常在0到1之间)t=linspace(0,1,100);%计算Bezier曲线上的点B=(1-t).^3*P0+3*(1-t).^2.*t*P1+3*(1-t).*t.^2*P2+t.^3*P3;%绘制Bezier曲线plot(B(:,1),B(:,2),'-o','LineWidth',2);hold on;%绘制控制点plot([P0(1),P1(1),P2(1),P3(1)],[P0(2),P1(2),P2(2),P3(2)],'ro');%设置图形属性title('Bezier曲线');xlabel('X轴');ylabel('Y轴');grid on;%显示图例legend('Bezier曲线','控制点','Location','Best');%保持图形hold off;```在这个例子中,`P0`、`P1`、`P2`和`P3`是控制点的坐标。
`t`是参数,可以在0到1之间进行变化。
通过计算Bezier曲线上的点,然后使用`plot`函数将曲线和控制点绘制在图上。
你可以根据实际需求更改控制点的坐标以及其他参数。
matlab画图设置(坐标轴、曲线、颜色)a=linspace(1,2,10)00plot(a,'--pr','linewidth',1.5,'MarkerEdgeColor','r','MarkerFaceColor','m','MarkerSize',1 0)00legend('a','Location','best')00title('a','FontName','Times New Roman','FontWeight','Bold','FontSize',16)00xlabel('T','FontName','Times New Roman','FontSize',14)00ylabel('a','FontName','Times New Roman','FontSize',14,'Rotation',0)00axis auto equal00set(gca,'FontName','Times New Roman','FontSize',14)001.曲线线型、颜色和标记点类型00plot(X1,Y1,LineSpec, …) 通过字符串LineSpec指定曲线的线型、颜色及数据点的标记类型。
00线型颜色数据点标记类型00标识符意义标识符意义标识符意义00- 实线 r 红色 + 加号00-. 点划线 g 绿色 o 圆圈00-- 虚线 b 蓝色 * 星号00: 点线 c 蓝绿色 . 点00m 洋红色 x 交叉符号00y 黄色 square(或s) 方格00k 黑色 diamond(或d) 菱形00w 白色 ^ 向上的三角形00v 向下的三角形00> 向左的三角形00< 向右的三角形00pentagram(或p) 五边形00hexagram(或h) 六边形002.设置曲线线宽、标记点大小,标记点边框颜色和标记点填充颜色等。
matlab nurbs曲线拟合
在Matlab中进行NURBS曲线拟合可以使用Curve Fitting Toolbox中的nrbfit函数。
以下是一个示例代码:
```matlab
% 输入控制点和权重
ctrl_pts = [1 2 3 4; 5 6 7 8; 9 10 11 12]; % 控制点矩阵,每列代表一个控制点的坐标
weights = [1 1 1 1]; % 权重矩阵,每个控制点的权重
knots = [0 0 0 0.5 1 1 1]; % 结点矢量
% 进行NURBS曲线拟合
nurb = nrbfit(ctrl_pts, weights, knots);
% 绘制拟合结果
t = 0:0.01:1; % 参数化值
x = nrbdeval(nurb, t); % 计算曲线上的点坐标
plot3(x(:,1), x(:,2), x(:,3), 'r-');
hold on;
scatter3(ctrl_pts(1,:), ctrl_pts(2,:), ctrl_pts(3,:), 'bo');
```
在此示例中,我们首先定义了一组控制点、权重和结点矢量。
然后,使用nrbfit函数对这些数据进行NURBS曲线拟合。
最后,使用nrbdeval函数计算曲线上的点坐标,并使用plot函数将曲线绘制出来。
同时,我们也使用scatter函数将控制点绘制成蓝色圆点。
