设计一台铣床液压系统

专用铣床液压系统设计
专用铣床液压系统是由专用铣床夹具、液压支架、液压缸、电磁阀、液压泵等元件组
成的液压系统，其主要任务是控制专用铣床的动作，它可以通过液压缸，实现专用铣床夹
具的自动变位和调整机床行程，精确完成工件加工。

专用铣床液压系统可以实现液压支架
升降、专用铣床安装、回转把手控制及自动补偿运动等功能。

专用铣床液压系统的设计，需要考虑的因素比较多，需要从流体机械、电气和控制几
个方面进行全面的分析，在设计中要考虑材料的选择和结构的优化，流动压力、液力学和
振动的数值仿真分析，还要科学组织液压元件，应用液压控制理论，满足加工条件，确保
铣床运转可靠、平稳和安全，最终实现工件质量的最高效率加工。

专用铣床液压系统的设计一般要求满足下列条件：
（1）液压系统的设计必须与专用铣床的原理是一致的，以保证专用铣床的正常运行；
（2）液压系统要具备良好的密封性能，确保系统内部各液压元件安全运行；
（3）液压系统的各液压动力元件之间要有协调的控制和联调，使之形成完整的联动
系统；
（4）液压系统要采用可靠性高、操作简便、应用可靠性良好的液压控制元件和控制
系统。

专用铣床液压系统设计要求对液压工程的复杂性以及液压组件的精密性进行充分的考虑，要考虑如何优化液压系统的结构，实现液压系统的简化，提高工作效率、降低运行成本，可靠的保障工件的质量。

专用铣床液压系统设计课程设计专用铣床液压系统设计课程设计一、引言在现代机械加工领域，铣床是一种常用的机床设备。

为了提高铣床的运行效率和精度，液压系统被广泛应用于铣床中。

本课程设计旨在通过对专用铣床液压系统的设计，使学生掌握液压系统的原理和设计方法。

二、液压系统基础知识1. 液压系统概述液压系统是利用流体传递能量的一种动力传动系统。

它由液压泵、执行元件、控制元件和辅助元件等组成。

2. 液压传动基本原理液体在容器中形成封闭的流体传递介质，通过液压泵产生的高压油将能量传递到执行元件上，从而实现工作机构的运动。

3. 液压执行元件常见的液压执行元件包括油缸、马达和阀门等。

油缸通过受力面积差异实现线性运动，马达则通过转子与定子之间的摩擦力实现旋转运动。

三、专用铣床液压系统设计1. 设计目标专用铣床液压系统的设计目标是实现铣床的高效率、高精度和安全稳定的运行。

2. 系统组成专用铣床液压系统主要由液压泵、油缸、控制阀和辅助元件等组成。

液压泵负责产生高压油，油缸负责驱动工作台进行运动，控制阀则用于控制油液的流向和压力。

3. 液压系统参数选择根据铣床的工作要求和性能指标，选择合适的液压元件参数。

包括液压泵的流量、工作台的移动速度和承载能力等。

4. 液压系统布局设计根据铣床结构和工作台运动方式，合理布局液压元件。

保证油路畅通，减小能量损失和泄漏。

5. 液压系统控制策略设计根据铣床的工作过程，确定合理的控制策略。

可以采用手动控制或自动控制方式，实现对工作台运动的精确控制。

6. 液压系统安全保护设计在液压系统中添加安全保护装置，如过载保护阀、压力传感器和液压缸的行程限位装置等，以确保铣床的安全运行。

四、课程设计步骤1. 确定课程设计内容和目标明确课程设计的具体内容和目标，包括液压系统的基本原理、专用铣床液压系统的设计要求等。

2. 学习液压系统基础知识学生需要通过自学或教师讲解等方式，掌握液压系统的基本原理、执行元件和控制元件等知识。

专用铣床液压系统设计课程设计一、引言随着工业技术的不断进步，液压系统在机械设备中的应用越来越广泛。

专用铣床是一种常见的机械设备，其液压系统是确保其正常运行的重要组成部分。

本课程设计将对专用铣床液压系统进行设计，以确保其在工作过程中具有稳定、高效的性能。

二、液压系统设计原理液压系统是通过液体传递能量来实现机械运动的系统。

在专用铣床中，液压系统主要用于控制铣刀的进给、主轴的转速和位置，以及工作台的移动等。

液压系统的设计需要考虑以下几个方面：1. 工作压力：根据铣床的工作需求和液压元件的承载能力，确定液压系统的工作压力。

通常，专用铣床的工作压力在10-20MPa之间。

2. 流量需求：根据铣床的工作速度和移动距离，确定液压系统的流量需求。

流量的大小直接影响液压系统的响应速度和工作效率。

3. 液压元件的选择：根据液压系统的工作压力和流量需求，选择适当的液压元件，如液压泵、液压阀、液压缸等。

液压元件的选择要考虑其工作性能、可靠性和维护成本等因素。

4. 液压系统的控制方式：根据铣床的工作需求，确定液压系统的控制方式。

常见的控制方式有手动控制、自动控制和数控控制等。

三、液压系统设计步骤1. 确定系统要求：根据专用铣床的工作特点和要求，明确液压系统的工作压力、流量需求和控制方式等。

2. 选择液压元件：根据系统要求，选择合适的液压元件。

液压泵的选择要考虑其流量和压力特性；液压阀的选择要考虑其控制特性和可靠性；液压缸的选择要考虑其负载能力和运动特性等。

3. 绘制液压系统图：根据系统要求和液压元件的选择，绘制液压系统图。

液压系统图应包括液压泵、液压阀、液压缸等液压元件的连接关系和管路布置。

4. 计算液压系统参数：根据系统要求和液压元件的特性，计算液压系统的参数，如泵的流量和压力、液压缸的负载和速度等。

5. 设计液压系统控制装置：根据系统要求和控制方式，设计液压系统的控制装置。

控制装置可以采用手动操作、电气控制或计算机控制等方式。

一、设计流程图液压系统设计与整机设计是紧密联系的，设计步骤的一般流程下面将按照这一流程图来进行本次液压课程设计。

二、设计依据：明确液压系统的设计要求 执行元件运动与负载分析 确定执行元件主要参数 拟定液压系统原理图 选择液压元件 验标液压系统性能是否通过？绘制工作图，编制技术文件是否符合要求？ 结 束液压 CAD否否是是设计一台专用铣床的液压系统，铣头驱动电机的功率N=7.5KW，铣刀直径为D=100mm，转速为n=300rpm，若工作台重量400kg，工件及夹具最大重量为150kg，工作台总行程L=400mm，工进为100mm，快退，快进速度为5m/min，工进速度为50～1000mm/min，加速、减速时间t=0.05s，工作台用平导轨，静摩擦系数fj=0.2，动摩擦系数fd=0.1。

设计此专用铣床液压系统。

三、工况分析液压系统的工况分析是指对液压执行元件进行运动分析和负载分析，目的是查明每个执行元件在各自工作过程中的流量、压力、功率的变化规律，作为拟定液压系统方案，确定系统主要参数（压力和流量）的依据。

负载分析 （一） 外负载Fw=1000P/V=60000·1000P/ 3.14Dn=4774.65N （二） 阻力负载静摩擦力：Ffj=（G1+G2）·fj其中 Ffj —静摩擦力N G1、G2—工作台及工件的重量N fj —静摩擦系数 由设计依据可得：Ffj=（G1+G2）·fj=(4500+1500)X0.2=1200N 动摩擦力Ffd=（G1+G2）·fd 其中 Ffd —动摩擦力N fd —动摩擦系数同理可得： Ffd=（G1+G2）·fd=(4500+1500)X0.1=600N（三） 惯性负载机床工作部件的总质量m=（G1+G2）/g=6000/9.81=611.6kg惯性力Fm=m ·a==1019.37N其中：a —执行元件加速度 m/s ² 0t u u a t-=ut —执行元件末速度 m/s ² u0—执行元件初速度m/s ²t —执行元件加速时间s因此，执行元件在各动作阶段中负载计算如下表所示： （查液压缸的机械效率为0.96，可计算液压缸各段负载，如下表） 工况 油缸负载（N ） 液压缸负载（N ） 液压缸推力（N ） 启动 F=Ffj 1200 1250 加速 F=Ffd+Fm 1619.37 1686.84 快进 F=Ffd 600 625 工进 F=Ffd+ Fw 5374.65 5598.60 快退F=Ffd600625按上表的数值绘制负载如图所示。

液压与气压传动课程设计说明书专业：机械设计制造及其自动化班级： 13机二学号：姓名：指导教师：常州工学院机械与车辆工程学院2016年1月8日前言液压传动是用液体作为来传递能量的，液压传动有以下优点：易于获得较大的力或力矩，功率重量比大，易于实现往复运动，易于实现较大范围的无级变速，传递运动平稳，可实现快速而且无冲击，与机械传动相比易于布局和操纵，易于防止过载事故，自动润滑、元件寿命较长，易于实现标准化、系列化。

液压传动的基本目的就是用液压介质来传递能量，而液压介质的能量是由其所具有的压力及力流量来表现的。

而所有的基本回路的作用就是控制液压介质的压力和流量，因此液压基本回路的作用就是三个方面：控制压力、控制流量的大小、控制流动的方向。

所以基本回路可以按照这三方面的作用而分成三大类：压力控制回路、流量控制回路、方向控制回路。

液压传动与机械传动，电气传动为当代三大传动形式，是现代发展起来的一门新技术。

《液压与气压传动》课是工科机械类专业的重点课程之一。

既有理论知识学习，又有实际技能训练。

为此，在教学中安排一至二周的课程设计。

该课程设计的目的是：1、综合运用液压传动及其它先修课程的理论知识和生产实际知识，进行液压传动设计实践，从而使这些知识得到进一步的巩固，加深和发展。

2、熟悉和掌握拟定液压传动系统图，液压缸结构设计，液压元件选择以及液压系统的计算的方法。

3、通过课程设计，提高设计、计算、绘图的基本技能，熟悉设计资料和技术手册，培养独立分析问题和解决问题的能力，为今后毕业设计及设计工作打下必要的基础。

目录一任务书 (5)二液压系统设计步骤 (6)1 液压系统的工况分析 (6)2 拟定液压系统原理图 (8)3 液压系统的计算和选择液压元件 (14)3.1 液压缸主要参数的计算 (14)3.2 液压泵的流量、压力的计算和选择泵的规 (17)3.3 液压阀的选择 (19)3.4 确定管道尺寸 (20)3.5 液压油箱容积的确定 (21)4 液压系统验算及技术文件的编制 (22)4.1 压力损失验算和压力阀的调整压力 (22)4.2 系统温升的验算 (25)5 绘制工作图，编制技术文件 (27)三设计体会 (28)四参考文献30任务书设计课题：设计一台专用铣床液压系统。

液压课程设计 设计题目1 设计题目1.1设计题目设计一台专用铣床，铣头驱动电机的功率为 6.8千瓦，铣刀直径为120mm ，转速350转/分，如工作台质量为420公斤，工件和夹具的质量为150公斤，工作台的行程为400mm ，工进行程为100mm ，快进快退速度为3.5米/分，工进速度为60~1000毫米/分，其往复运动的加速（减速）时间为0.05秒，工作台用平导轨静摩擦系数0.2s f =，动摩擦系数0.1d f =，试设计该机床的液压系统。

2 工况分析2.1负载分析根据给定条件，先计算工作台运动中惯性力m F ，工作台与导轨的动摩擦阻力fd F 和静摩擦阻力fs F57000.0586749.810.05G m F v F g t ∆⨯===∆⨯（N ） (2-1) 12()0.1(42001500)570fd d G G F f F F =+=⨯+=(N) (2-2) 12()0.2(42001500)1140fS s G G F f F F =+=⨯+=(N) (2-3)其中，11420104200G F m g ==⨯=(N)22150101500G F m g ==⨯=(N)12420015005700G G G F F F =+=+=(N)由铣头的驱动电机功率可以求得铣削最大负载阻力t F ：t PF v=(2-4) 其中350 3.140.122.1986060n d m v s π⨯⨯=== 所以，680030932.198t P F v ===攀枝花学院课程设计工况分析η=），工同时考虑到液压缸密封装置的摩擦阻力（取液压缸的机械效率0.9m 作台的液压缸在各工况阶段的负载值列于表2-1中，负载循环图如图2-1所示。

图2-1负载循环图2.2运动分析根据给定条件，快进、快退速度为0.075m/s，其行程分别为300mm和400mm ，工进速度为60~1000m/s （即0.001~0.0167m/s ），工进行程100mm ，绘出速度循环图如图2-2所图2-2 速度循环图3 确定液压缸的参数3.1初选液压缸的工作压力根据液压缸推力为4070N （表2-1）,按表(见教材表11-2)的推荐值，初选工作压力为51010⨯Pa.3.2 确定液压缸尺寸由于铣床工作台快进和快退速度相同，因此选用单杆活塞式液压缸，并使122A A =,快进时采用差动连接，因管路中有压力损失，快进时回油路压力损失取5510p ∆=⨯Pa ，快退时回油路压力损失亦取5510p ∆=⨯Pa 。

驻马店职业技术学院机电工程系液压传动课程设计设计题目：专用铣床的液压系统设计学生姓名：田瑞娟唐能胜张鹏学号：专业：机电一体化机电三班指导教师：晁红芬2012年6月引言一、设计题目及工况分析1运动参数分析2动力参数分析3液压缸在各阶段的负载及工况图二、计算液压缸尺寸和所需流量1、工作压力的确定2计算液压缸尺寸3、确定液压缸所需的流量三、确定液压系统方案，拟定液压原理图1、确定执行元件的类型2、换向阀确定3、调速方式的选择4、快进转工进的控制方式的选择5、终点转换控制方式的选择6、实现快速运动的供油部分设计四、液压系统工作原理五、液压泵的选择1、计算泵的压力2、计算泵的流量设计题目要求设计一台专用铣床的液压系统。

已知最大切削阻力9×10³N，切削过程要求实现“快进→工进→快退→原位停止”的自动循环。

采用液压缸驱动，工作台的快进速度为⒋5m／min，快进速度与快退速度相等。

进给速度范围为60~1000mm／min，要求无极调速，最大有效行程为400mm，工作台往复运动的加速﹑减速时间为0.5s，工作台自重为3×10³N，工作及夹具最大重量为10³N，采用平导轨，工作行程为200mm。

一工况分析1、运动参数分析动作循环图动作循环图速度循环图2、动力参数分析工作台的快进速度为4。

5m/s，工作进给速度范围为60~1000mm/min，要求无级调速，工作台往复的加速、减速时间为0。

05s，快退速度与快进速度相等。

(1)计算各阶段的负载启动和加速阶段的负载F qF q=Fj+F g+F mF1——静摩擦阻力Fg——惯性阻力Fm ——密封产生的阻力。

按经验可取Fm=0.1F qF q =F j +F g +F m =0.2×4000+ma+0.1F q =800+05.081.9605.44000⨯⨯⨯+0.1F qF q =956.85N快速阶段的负载F kj F kj =F dm +F m F dm ——动摩擦阻力F m ——密封阻力，取F m =0.1F dm F kj =F dm +F m =0.1×4000+0.1F kj F kj =444.44N 减速阶段F js F js =F dm +F m -F gF m ——密封阻力，取F m =0.1F jsF js =F dm +F m -F g =400+0.1F js -4000⨯5.081.960101000-5.43-⨯⨯⨯F js ＝391.59N④工进阶段F gjF gj =F dm +F qx +F m F qx ——切削力F gj =F dm +F qx +F m =0.1×4000+9000+0.1F gj F gj ＝10444.44N⑤制动F zdF zd =F m +F dm -F g =0.1×4000＋0.1F zd －5.018.96010100040003-⨯⨯⨯⨯F zd =429.34N⑥反向启动F fgdF fgd =F m +F jm +F g ＝0.2×4000+0.1F fgd －5.018.96010100040003-⨯⨯⨯⨯F fgd =956.85N⑦快速上升F ktF kt =F m +F dm =0.1F kt +400 F kt =444.44N⑧反向制动F fzd =F m +F dm -F g =0.1F fzd +400-5.018.9605.44000⨯⨯⨯F fzd =376.49N3液压缸在各阶段的负载（2）绘制工况图（3）绘制工况图工况图二、计算液压缸尺寸和所需流量1、工作压力的确定工作压力可根据最大负载来确定，最大负载为10444.44N现按表1有关要求，取工作压力P=2.5MPa表1负载F/kN<55~1010~2020~3030~50＞50工作压力0.8~1 1.5~2 2.5~33~44~5≥5~7p/MPa12、计算液压缸尺寸1）液压缸的有效面积A11A =ηP F =2646419.0105.244.10444mm ≈⨯⨯ 液压缸内径D D=mm 89.7614.346414A 41=⨯=π根据第4章有关要求取标准值D=80mm （表格如下）液压缸内径尺寸系列 mm（2）活塞杆直径要求快进与快退的速度相等，故用差动连接的方式。

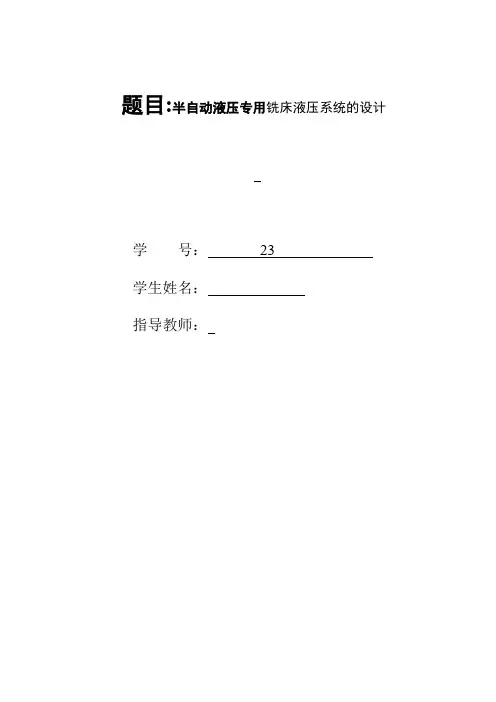

题目:半自动液压专用铣床液压系统的设计学号：23学生姓名：指导教师：设计任务书一、机床对液压传动系统的具体参数要求二.机床类型及动作循环要求：设计一台用成型铣刀在工件上加工出成型面的液压专用铣床，要求机床工作台一次可安装两只工件，并能同时加工。

机床工作循环为：手工上料→按电钮→自动定位夹紧→工作台快进→铣削进给→工作台快退→夹具松开→手工卸料。

摘要本次毕业设计的是半自动液压专用铣床的液压设计，专用铣床是根据工件加工需要，以液压传动为基础，配以少量专用部件组成的一种机床。

在生产中液压专用铣床有着较大实用性，可以以液压传动的大小产生不同性质的铣床。

此次设计主要是将自己所学的知识结合辅助材料运用到设计中，尤其是一些计算、绘图等细小方面。

在设计过程中最主要的是图纸的绘制，这不仅可以清楚的将所设计的内容完整的显示出来，还能看出所学知识是否已完全掌握了。

整个主要设计过程分成六个部分：参数的选择、方案的制定、图卡的编制、专用铣床的设计、液压系统的设计以及最后有关的验算。

主体部分基本在图的编制和液压系统的设计两部分中完成的。

工序分为：手工上料→按电钮→自动定位夹紧→工作台快进→铣削进给→工作台快退→夹具松开→手工卸料。

关键词：铣削进给，液压传动，夹具目录第一章、绪论------------------------------------------------------------------------11.1设计目的----------------------------------------------------------1 1.2设计内容及要求1.2.1机床类型及动作循环要求1.2.2机床对液压传动系统的具体参数要求第二章、液压系统的设计2.1 液压系统的设计与计算2.1.1分析工况及设计要求,绘制液压系统草图2.1.2液压缸的负载计算2.1.3确定系统的工作压力2.1.4确定液压缸的几何参数2.2 确定液压泵规格和电动机功率及型号2.2.1确定液压泵规格2.2.2确定油液的压力2.3 确定各类控制阀2.4确定油箱容积与结构2.5选取液压油第三章、液压缸及液压装置的结构设计3.1确定液压缸的结构形式3.2计算液压缸主要零件的强度和钢度3.3完成液压缸的结构设计和部分零件图。

专用铣床液压系统设计课程设计引言：专用铣床液压系统设计是现代工程领域中一门重要的课程。

液压系统在工业生产中起着至关重要的作用，而专用铣床液压系统则是在铣床加工过程中用于控制和驱动铣刀、工作台等部件的关键系统。

本文将介绍专用铣床液压系统的设计过程和原理，并提供一些设计方案和注意事项。

一、液压系统的基本原理液压系统利用液体传递力和能量，实现机械设备的控制和驱动。

液压系统由液压泵、液压缸、液压阀和液压管路等组成。

液压泵通过机械能转化为液体压力能，液压阀控制液体的流动方向和流量，液压缸则将液体的压力能转化为机械能。

二、专用铣床液压系统设计的基本要求1. 功能要求：液压系统应能够实现铣床的各种操作，如起动、加工和停止等。

2. 系统稳定性：系统在工作过程中应具有较高的稳定性和可靠性，能够保证加工精度和加工质量。

3. 控制灵活性：液压系统应具备灵活的控制能力，能够满足不同加工工件的需求。

4. 安全性：液压系统设计应考虑到安全因素，如过载保护、漏油报警等。

5. 经济性：液压系统的设计应尽可能降低成本，并提高能源利用效率。

三、专用铣床液压系统设计的步骤1. 确定系统的工作压力和流量：根据铣床的加工要求和工作负荷，确定液压系统的工作压力和流量。

同时要考虑系统的泄漏和能量损失。

2. 选择液压元件：根据系统的工作压力、流量和控制要求，选择合适的液压泵、液压缸、液压阀等元件。

要考虑到元件的质量、可靠性和维修方便性。

3. 设计液压回路：根据铣床的工作过程和控制要求，设计合适的液压回路。

液压回路的设计应考虑到系统的稳定性、控制灵活性和安全性。

4. 设计液压管路：根据液压回路的设计，设计合适的液压管路。

液压管路的设计应考虑到管路的阻力、泄漏和安装方便性。

5. 进行系统的仿真和优化：通过液压系统仿真软件对系统的性能进行评估和优化，以确保系统的稳定性和可靠性。

6. 进行系统的实验验证：根据设计结果，进行液压系统的实验验证。

通过实验数据的分析和对比，评估系统的性能和可靠性。

20** 届毕业设计（论文）材料系、部：学生姓名：指导教师：职称：专业：班级：学号：20**年05月20**届毕业设计（论文）课题任务书系：机械工程系专业：机械制造与自动化20**届毕业设计说明书专用铣床液压系统设计系、部：学生姓名：指导教师：职称专业：班级：完成时间：摘要1.铣床概述铣床是用铣刀对工件进行铣削加工的机床。

铣床除能铣削平面、沟槽、轮齿、螺纹和花键轴外，还能加工比较复杂的型面，效率较刨床高，在机械制造和修理部门得到广泛应用。

2.液压技术发展趋势液压技术是实现现代化传动与控制的关键技术之一，世界各国对液压工业的发展都给予很大重视。

液压气动技术具有独特的优点，如:液压技术具有功率传动比大，体积小，频响高，压力、流量可控性好，可柔性传送动力，易实现直线运动等优点；气动传动具有节能、无污染、低成本、安全可靠、结构简单等优点，并易与微电子、电气技术相结合，形成自动控制系统。

主要发展趋势如下：1.减少损耗，充分利用能量2.泄漏控制3.污染控制4.主动维护5.机电一体化6.液压CAD技术7.新材料、新工艺的应用3. 主要设计内容本设计是设计专用铣床工作台进给液压系统，本机床是一种适用于小型工件作大批量生产的专用机床。

可用端面铣刀，园柱铣刀、园片及各种成型铣刀加工各种类型的小型工件。

设计选择了组成该液压系统的基本液压回路、液压元件，进行了液压系统稳定性校核，绘制了液压系统图，并进行了液压缸的设计。

关键词铣床；液压技术；液压系统；液压缸ABSTRACT1. Milling machine is general to stateMilling machine is to carry out the machine tool of milling processing with milling cutter for workpiece. Milling machine excludes can milling plane, groove, gear teeth, thread and spline axle are outside, can still process more complex type surface, efficiency has high planer comparatively, when mechanical production and repair department get extensive application.2. Hydraulic technology develops tendencyHydraulic technology is that the one of crucial technical, world countries that realize modern transmission and control give great attention to the development of hydraulic industry. Hydraulic pneumatic technology has unique advantage , such as: Hydraulic technology has power weight than is big, volume is little, frequently loud and high, pressure and rate of flow may control sex well, it may be flexible to deliver power , is easy to realize the advantages such as the sport of straight line; Pneumatic transmission has energy saving, free from contamination, low cost and safe reliable, structural simple etc. advantage , and is easy to form automatic control system with microelectronics and electric in technology. Develop tendency mainly to be as follows:1. Reduce wastage , use energy2 fully. Leak control3. Pollute control4. Defend5 initiatively. Electromechanical unifinication6. Hydraulic CAD technical7. The application of new material and new technology3. Design content mainlyQuantity of production. May use the garden column milling cutter, garden flat and milling cutter of end panel and is various to process the small-sized workpiece of various types into type milling cutter.Designing have selected to form hydraulic element and the basically hydraulic loop of this hydraulic system , have carried out hydraulic systematic stability school nucleus , have drawn hydraulic system to seek , and have carried out the design of hydraulic big jar.Key words milling machine；hydraulic technology；hydraulic system；hydraulic big jar目录摘要 2 毕业设计任务书 5 第一章专用铣床液压系统设计 7 1.1 技术要求 7 1.2 系统功能设计 71.2.1 工况分析 71.2.2 确定主要参数，绘制工况图 81.2.3 拟定液压系统原理图 101.2.4 组成液压系统 10 1.3系统液压元件、辅件设计12 第二章专用铣床液压系统中液压缸的设计17 2.1 液压缸主要尺寸的确定 17 2.2 液压缸的结构设计 20 致谢24 参考文献 25毕业设计任务书一、设计课题专用铣床液压系统设计二、设计依据某铣床工作台为卧式布置（导轨为水平导轨，其静、动摩擦因数µs=0.2;µd=0.1)，拟采用缸筒固定的液压缸驱动工作台，完成工件铣削加工时的进给运动；工件采用机械方式夹紧。

液压传动课程设计设计---液压专用铣床的液压系统目前，液压技术广泛应用于生产高精度的金属组件，如汽车零件、机械工程零部件等。

液压专用铣床是液压系统的重要组成部分，能够实现传动驱动和控制。

本文旨在设计一种用于液压铣床的液压系统。

一、系统结构液压系统包括液压泵、液压调节器、启动装置、液压马达、液压电磁换向阀、油路调节装置、减压器、负荷检测系统等（图1）。

液压泵、液压调节器和启动装置组成液压源，提供泵腔内的高压油。

液压马达采用无丝螺母的逆止马达，可提供良好的控制和机械参数。

液压电磁换向阀用来控制马达的转轴力矩，改变其偏差方向，便于高效操作。

油路调节装置用于控制油路，可以连接到多个液压系统组件，并可以根据需要添加和减少油路组件，实现油路自动控制。

减压器的功能是将泵腔内的高压油转换为中高压，并通过控制阀门精确控制压力。

最后，负荷检测系统用于实时检测液压铣床的负荷，以保证减压器的工作和液压马达的正常运行。

图1 液压铣床液压系统结构二、系统运行原理1、液压泵工作原理液压泵作为流体液压系统的源头，负责将电能变换成液压能量。

运转过程中，它将泵腔内的液体空化，通过活塞的往复运动以及叶片的旋转将低压液体输送至泵腔内，释放对应的流体能量，形成高压油流，从而起到推动作用。

液压调节器是液压系统的重要组件，主要实现液压系统的振动消除和液压换向，使液压装置能够快速、精准响应信号，从而实现高精度操作。

液压调节器由精密制成的磁性控制阀和密封件组成，能够有效控制液压压力和方向，从而保证液压马达的精准操作。

液压马达是液压传动系统中的主要组件，它将液压能量转换成机械能量，支持传动装置实现高精度操作。

液压马达采用石墨制成的活塞和活塞杆及液压密封件，可以实现调节马达的旋转，同时支撑机械装置的操作。

毕业设计(论文)专用铣床液压系统设计Special milling machine hydraulic system design系名：专业班级：学生姓名：学号：指导教师姓名：指导教师职称：二○**年六月任务书目录引言 (6)第一章概述 (7)1.1 设计的目的 (7)1.2 设计的要求 (7)1.3 设计题目 (8)第二章工况分析 (9)2.1 工作负载 (9)2.2 摩擦阻力 (9)2.3 惯性负载 (9)第三章绘制负载图、速度图和动作循环图 (11)第四章初步确定液压缸的参数 (13)4.1初步确定液压缸的参数 (13)4.2 计算液压缸的尺寸 (13)4.3 液压缸工况 (13)第五章拟定液压原理图 (16)5.1选择液压基本回路 (16)5.2 组成系统图 (18)第六章选择液压元件 (20)6.1液压传动系统 (20)6.2 液压装置的结构设计，绘制工作图及编译技术文件 (20)6.3 液压传动系统参数及元件选择 (20)6.4 确定系统工作压力 (21)6.5执行元件控制方案拟定 (21)6.6确定执行元件的主要参数 (21)6.7确定液压泵的工作压力和流量计算 (22)6.8控制阀的选择 (22)6.9确定油箱直径 (22)第七章液压系统的性能验算 (23)结论 (25)致谢 (26)参考文献： (27)专用铣床液压系统设计摘要液压系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油。

通过控制各种阀门改变液压油的流向，从而推动液压缸做出不同行程、不同方向的动作。

完成各种设备不同的动作需要。

液压系统已经在各个工业部门及农林牧渔等许多部门得到愈来愈广泛的应用，而且愈先进的设备，其应用液压系统的部分就愈多。

所以像我们这样的大学生学习和亲手设计一个简单的液压系统是非常有意义的。

关键词液压传动、稳定性、液压系统Special milling machine hydraulic system designAbstract The special milling machines, hydraulic system design in the design programme and the hydraulic system shall be able to finish the work into fast forward, and backed out when the milling machine architecture to understand and grasp for the hydraulic knowledge on the basis of from a given conditions, and the value analysis of the theory with practice, the work of drawing in autocad software diagram of the hydraulic system, the principle of the assembly drawing and analyzing the parts, the process, Set down to a time too short, the time of the short, at the start of the larger, slow down a short time will result in oscillatory too much, so damage to equipment, make failure of the jug, the main argument is based on innovation innovation power, the motor drivers head first, revolution speed and work in the process of the maximum load and the itinerary for design calculations.Friction factor is also a need to think of it. although friction of the relatively small, but will also be affected. the design of the difficulty is mainly the principle of the analysis and design purpose is to achieve appropriate control, and to choose a relative rationality, high precision, economically affordable hydraulic components, and design talents widely used.Key words hydraulic transmission, control system, hydraulic system.引言目前，随着电子、信息等高新技术的不断发展及市场需求个性化与多样化，世界各国都把机械制造技术的研究和开发作为国家的关键技术进行优先发展，将其他学科的高技术成果引入机械制造业中。

可编辑修改精选全文完整版液压系统设计半自动液压专用铣床液压系统1．设计要求设计一台用成型铣刀在加工件上加工出成型面的液压专用铣床，工作循环：手工上料——自动夹紧——工作台快进——铣削进给——工作台快退——夹具松开——手工卸料。

2．设计参数设计参数见表11和表12。

其中：工作台液压缸负载力（KN）：FL=2.2夹紧液压缸负载力（KN）：Fc= 4.8工作台液压缸移动件重力（KN）：G=3.5夹紧液压缸负移动件重力（N）G c=30 工作台快进、快退速度（m/min）：V1=V3 =5.5夹紧液压缸行程（mm）：L c=10工作台工进速度（mm/min）：V2=55 夹紧液压缸运动时间（S）：t c=1工作台液压缸快进行程（mm）：L1=450导轨面静摩擦系数：μs=0.2工作台液压缸工进行程（mm）：L2=80导轨面动摩擦系数：μd=0.1工作台启动时间（S）t=0.53．完成工作量液压系统原理图（A3）；零件图和部件装配图各1张（A3）；设计说明书1份，零部件目录表1份。

注：在进行零部件设计时，集成块和油箱部件可以任选。

表一〈一〉工况分析：1．运动参数分析根据主机要求画出动作循环图，然后根据动作循环图和速度要求画出速度与路程的工况图。

夹紧松开2．动力参数分析（1）计算各阶段的负载1．启动和加速阶段的负载Fq从静止到快速的启动时间很短，故以加速过程进行计算，但摩擦阻力仍按静摩擦阻力考虑。

F q =Fj+Fi+Fm其中Fm=0.1FqFq = Fj+Fg+FmFq=850N2.快速阶段的负载FkF k =Fdm+Fm=0.1×3500+0.1FkFk=389N3.工进阶段的负载FgjFgj = Fdm+ Fl+ Fm=0.1X3500+2200+85 =2833N4.快退阶段的负载FktFkt =Fk=388.89N5.夹紧缸最大夹紧力FmaxFmax =Fc+UsGc+Gc/gXLc/tc2+0.1Fmax=5340N6.夹紧缸最小夹紧力FminFmin = Fc+UdGc+Gc/gXLc/tc2+0.1Fmin=5337N速度与路程的工况图：负载与路程的工况图：表二液压缸负载与工作压力之间的关系:表三液压缸内径尺寸系列：（mm）表四活塞杆直径尺寸系列：（mm）〈二〉计算液压缸尺寸和所需流量：1.工作压力的确定，查表二，取工作压力P=1MPa 2.计算液压缸尺寸（1）液压缸的有效工作面积A1A1=FP=28331000000=2833（mm2）液压缸内径：D=(4A1/π)1/2=60(mm)查表三，取标准值D=63mm（2）活塞杆直径：要求快进与快退的速度相等，故用差动连接方式，所以，取d=0.7D=44.1mm,查表四，取标准值d=45mm。

一台专用铣床的铣头驱动电机的功率N= 7.5KW ，铣刀直径D=120mm，转速n=350rpm，工作台重量G1=4000N，工件及夹具重量G2=1500N，工作台行程L=400mm，（快进300mm，工进100mm）快进速度为4.5m/min，工金速度为60～1000mm/min，其往复运动和加速（减速）时间t=0.05s，工作台用平导轨，静摩擦系数fs=0.2，动摩擦系数fd=0.1。

设计其液压控制系统。

二．负载——工况分析1. 工作负载2. 摩擦阻力3. 惯性负荷查液压缸的机械效率0.9cmη=，可计算出液压缸在各工作阶段的负载情况，如下表表1所示：表1 液压缸各阶段的负载情况三．绘制负载图和速度图根据工况负载和以知速度1v 和2v及行程S ，可绘制负载图和速度图，如下图（图1、图2）所示：图1(负载图) 图2（速度图）四．初步确定液压缸的参数 1． 初选液压缸的工作压力。

查各类液压设备常用工作压力初选， 2．计算液压缸尺寸。

选用差动液压缸，无杆腔与有杆腔的有效面积为122A A =；回油路上有背压阀或调压阀，取背压52810p Pa=⨯;回油管路压力损失5510p Pa ∆=⨯。

按JB2183—77取标准值 D=50mm活塞杆的直径d 为：0.70.75035d D mm ==⨯= 由此求得液压缸的实际有效工作面积3．液压缸工作循环中各阶段的压力、流量和功率的计算值如下表2所示：表2 液压缸所需的实际流量、压力和功率4．液压缸的工况分析选择调速回路由图1可知，这台机床液压系统功率较小，滑台运动速度低，工作负载为阻力负载且工作中变化小，故可选用进口节流调速回路。

为防止铣完工作时负载突然消失引起运动部件前冲，在回油路上加被压阀。

由于系统选用节流调速方式，系统必然为开式循环系统。

（1）选择油源形式从工况图可以清楚看出，在工作循环内，液压缸要求油源提供快进、快退行程的低压大流量和工进行程的高压小流量的油液。
