室内精装修轻钢龙骨吊顶施工样板

S G-006
技术交底
工程名称成都希顿国际广场项目
希尔顿酒店客房样板室
内装饰工程
建设单位
成都乔治希顿房地产开发有限公
司
监理单位施工单位中铁二局集团装饰装修工程有限公司
交底部位样板间1#、2#、3#、
4#房、走廊轻钢龙骨石
膏板吊顶
交底日期
交底人签
字接收人签
字
注：本表一式四份：建设单位、监理单位、施工单位、城建档案馆各一份。

四川省建设厅监制
友情提示：方案范本是经验性极强的领域，本范文无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用。

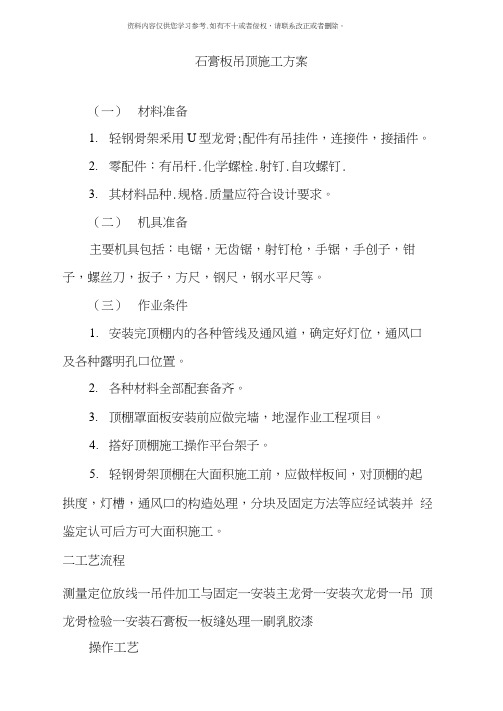

石膏板吊顶施工方案（一）材料准备1.轻钢骨架釆用U型龙骨;配件有吊挂件，连接件，接插件。

2.零配件：有吊杆.化学螺栓.射钉.自攻螺钉.3.其材料品种.规格.质量应符合设计要求。

（二）机具准备主要机具包括：电锯，无齿锯，射钉枪，手锯，手创子，钳子，螺丝刀，扳子，方尺，钢尺，钢水平尺等。

（三）作业条件1.安装完顶棚内的各种管线及通风道，确定好灯位，通风口及各种露明孔口位置。

2.各种材料全部配套备齐。

3.顶棚罩面板安装前应做完墙，地湿作业工程项目。

4.搭好顶棚施工操作平台架子。

5.轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度，灯槽，通风口的构造处理，分块及固定方法等应经试装并经鉴定认可后方可大面积施工。

二工艺流程测量定位放线一吊件加工与固定一安装主龙骨一安装次龙骨一吊顶龙骨检验一安装石膏板一板缝处理一刷乳胶漆操作工艺(1)、测量定位放线，确定吊顶标高根据设计图纸要求，按楼层+50线在墙、柱面上弹出吊顶面板的水平控制标高线。

弹出吊顶主龙骨和次龙骨控制线，主龙骨间距1100mm,副龙骨间距300*600,确定龙骨及吊点位置。

(2)、安装吊杆和挂件由于吊筋长度超过1500 mm,需釆用30*30*3热镀锌角钢反支撑，反支撑下部增设C8吊筋，端头螺纹部分不小于30 mm以便于调整，所有焊接处应补刷防锈漆。

吊杆间距为1100 mm。

转换层钢角码与楼板使用M10镀锌膨胀螺栓固定牢固。

(3)、安装主龙骨主龙骨采用根据设计要求采用U型50系列轻钢主龙骨，主龙骨用吊挂件与吊杆双螺帽连接，主龙骨间距1100mm,离墙边第一根主龙骨距离墙面不超过200 mm。

相邻的主龙骨对接接头要错开避免主龙骨向边倾斜。

主龙骨悬挑不得大于300mm。

安装主龙骨时控制好起拱高度，起拱高度为房间短向跨度l/200o主龙骨挂好后应调平。

检查评定合格后进行下道工序施工。

(4)、安装次龙骨次龙骨为U50轻钢副龙骨，龙骨间距300*600mm,使用插接件进行连接。

轻钢龙骨吊顶施工方案
《轻钢龙骨吊顶施工方案》
一、施工准备
1. 确定施工区域，清理施工区域内的杂物、灰尘等，确保施工环境整洁。

2. 准备好所需材料和工具，包括轻钢龙骨、吊杆、连接件、龙骨龙骨龙骨龙骨龙骨我的辅材、扣件、吊线、螺丝刀、电钻等。

二、测量并安装吊杆
1. 根据实际尺寸和设计要求，使用量具对吊顶安装高度进行测量，标记吊顶吊杆的位置。

2. 使用电钻在吊顶位置打孔，将吊杆安装到吊顶上，并用螺丝刀将其固定牢固。

三、安装轻钢龙骨
1. 根据设计图纸和实际要求，将轻钢龙骨剪裁并正确安装到吊杆上。

2. 使用连接件将不同轻钢龙骨连接在一起，确保连接牢固、平整。

3. 吊顶龙骨的尺寸、间距等要符合设计要求，确保吊顶平整、美观。

四、安装辅材
1. 根据需要，安装吊顶龙骨的辅材，如隔音棉、隔热棉等，提高吊顶的隔音、隔热效果。

2. 安装扣件，将轻钢龙骨固定在扣件上，确保吊顶稳固。

五、调整吊顶高度
1. 使用吊线调整吊顶高度，确保吊顶整体平整一致。

2. 检查吊顶安装是否符合要求，做出必要调整。

六、清理整理
1. 完成吊顶安装后，清理施工现场的杂物、垃圾等。

2. 对吊顶进行最后的整理和检查，确保吊顶安装质量符合要求。

七、验收和保养
1. 客户验收吊顶施工质量，确保吊顶安装符合设计要求。

2. 对吊顶进行保养，定期清洁、检查，延长吊顶的使用寿命。

通过以上施工方案的实施，可以确保轻钢龙骨吊顶的安装质量和工程进度，提供高品质的吊顶施工服务。

1 轻钢龙骨石膏板造型平顶施工方案1、施工工序(1)操作要主龙骨短向排列，且应考虑灯孔、风口及其他设备留孔置。

特别注意与安装管线的高度平衡。

(2)采用在地面加工胎架，吊装到平顶后，再覆面板，从而形成曲面平顶。

其胎架用木板材料做胁骨，在胁骨上做出弧面，再将数个胁骨间隔排列组合即形成胎架，胁骨之间间距一般宜≤300，并加设剪刀撑，防斜向走动，木板材的含水率控制在12%以内，并作好防火处理。

(3)吊杆一般不小于φ8圆钢或用扁钢取代，作好防腐处理，规格应作计算确定，与顶部联接，可用膨胀螺丝，吊点务必牢靠。

(4)吊杆间距不大于1200mm。

如需跨越宽型风管等时，所用吊杆及下设支架需计算后确定。

吊杆离墙间距不大于300mm。

曲面平顶的角端加设小角铁代替吊杆，以确保几何尺寸及刚度。

(5)本工程主龙骨采用C60不上人龙骨，中小龙骨间距一般为300mm。

平顶留孔较大处，视尺寸大小情况作补强处理。

钢木结构之间要连接密切，共同受力。

(6)自攻螺丝长度应根据复面板板厚确定，螺钉的位置与面板边距离10～15mm为宜，板边钉与钉之距为150～170mm，板中钉与钉之距为200～300mm。

2 铝扣板吊顶方案1、操作工序：弹线—固定吊筋—主龙骨—次龙骨固定—龙骨校正—安装硅钙板。

2、操作方法：在板底弹出主龙骨分隔线，安装吊点、吊杆和主龙骨。

吊筋固定用Φ8金属膨胀螺栓同砼板底固定，吊筋Φ8@1200双向，主龙骨间距@1200。

次龙骨（固定架）间距@板快尺寸。

主龙骨完成校正后进行次龙骨（固定架）安装，次龙骨（固定架）间距控制用统长麻线进行定位。

龙骨分格工作全部完成检查有无漏装吊点、虚连线、漏连接的部位，检查龙骨是否起拱，翘曲和扭曲现象，并且校正后即可进行安装矿棉板。

3、质量要求：(1)顶棚龙骨起拱高度短向跨度1/200±10。

(2)顶棚龙骨四周水平线±5。

(3)接缝平直5米内不得大于3毫米。

3 涂料工程1.施工工艺：清扫→填补缝隙、局部刮腻子→磨平→第一遍满刮腻子→磨平→第二遍满刮腻子→磨平→打底漆→第一道涂层→复补腻子→磨平→第二道涂层→局部再找平磨平→第三道涂层(面层)2.施工方法与技术措施(1) 石膏板面与抹灰面的基层处理：先将抹灰面的灰渣及疙瘩等杂物用铲刀铲除，然后用棕刷将表面灰尘污垢清除干净。

轻钢龙骨、纸面石膏板吊顶专项施工方案一、轻钢龙骨施工简介：本工程采用装配式U型（不上人型）轻钢龙骨吊顶骨架，因无需考虑承受附加荷载的因素，故不使用承载龙骨，而仅采用覆面龙骨。

覆面龙骨通过吊挂件直接与楼板底面连接，组成单层龙骨的轻型吊顶。

根据设计要求选用大块吊顶面板利用其长边垂直于纵向布置的覆面龙骨作封闭式装钉，或平行于纵向龙骨作封闭式装钉。

此种吊顶不承载附加荷载，经济适用，若有局部附加荷载时(如灯具)，可采取局部增加吊点等加强措施予以解决。

1、装配式U型（不上人型）轻钢龙骨吊项施工：（1）施工准备：①龙骨准备：按设计要求合理布局，排列出各种龙骨的距离，绘制组装平面图，统计出各种龙骨、吊杆、吊挂件及其它配件的数量，准备好备用。

②固结材料：固结于基体用水泥钉、射钉或金属胀锚螺栓，固结于龙骨用自攻螺钉。

③施工机具：常用工具有划线笔、角尺、卷尺、水平尺、铁锤、钢锯等；常用机具有手电钻、冲击电钻、砂轮机、射钉枪、小型电焊机等；专用机具有电动剪、小型无齿锯、电动螺丝刀等。

④基层检查：检查楼顶基层是否达到强度要求，有无裂缝等缺陷，若有问题应及时处理好。

（2）弹线定位：弹出标高线、吊顶造型位置线、吊点位置等，其方法同木龙骨吊顶相同。

预埋固定连接件的，应在结构施工时确定好吊点位置，无预埋件的吊点应避开楼板接缝。

吊点距承载龙骨端部应小于300毫米，以避免承载龙骨发生下坠现象。

（3）吊点吊件的固定：①预埋吊筋：在预制板缝中安设吊筋一般采用短筋法和通筋法。

短筋法是在两个预制板的板顶，横放长400毫米Φ10—12的钢筋段，设置距离约1200毫米，具体尺寸应按实际吊杆间距确定。

在现浇混凝土楼板中预埋吊筋时，按吊筋的间距，将一端打弯钩放在现浇层中，另一端从横板上的预留孔中伸出。

②无预埋件吊件：在无预埋件时一般采用金属胀锚螺拴或射钉固定角铁连接件，或者直接用带孔胀锚螺栓或射钉固定镀锌铁丝的方法。

（4）安装吊杆：吊杆与吊点吊件的连接可采取焊接、勾挂和拧固等方式。

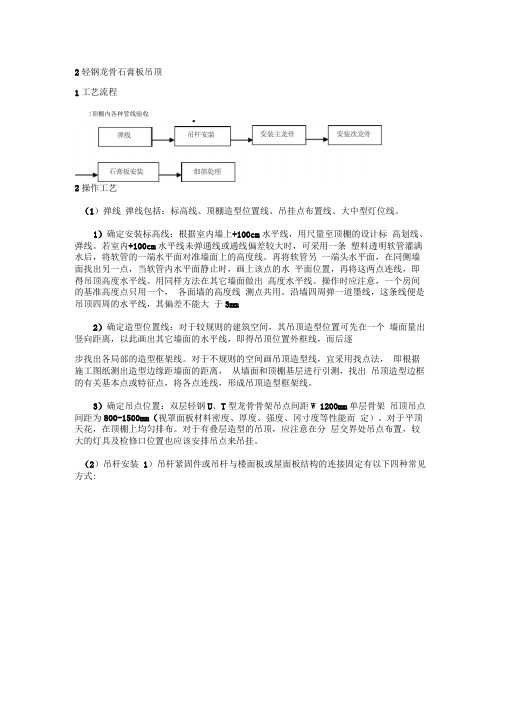

2轻钢龙骨石膏板吊顶1工艺流程!顶棚内各种管线验收*2操作工艺（1）弹线弹线包括：标高线、顶棚造型位置线、吊挂点布置线、大中型灯位线。

1）确定安装标高线：根据室内墙上+100cm水平线，用尺量至顶棚的设计标高划线、弹线。

若室内+100cm水平线未弹通线或通线偏差较大时，可采用一条塑料透明软管灌满水后，将软管的一端水平面对准墙面上的高度线。

再将软管另一端头水平面，在同侧墙面找出另一点，当软管内水平面静止时，画上该点的水平面位置，再将这两点连线，即得吊顶高度水平线。

用同样方法在其它墙面做出高度水平线。

操作时应注意，一个房间的基准高度点只用一个，各面墙的高度线测点共用。

沿墙四周弹一道墨线，这条线便是吊顶四周的水平线，其偏差不能大于3mm2）确定造型位置线：对于较规则的建筑空间，其吊顶造型位置可先在一个墙面量出竖向距离，以此画出其它墙面的水平线，即得吊顶位置外框线，而后逐步找出各局部的造型框架线。

对于不规则的空间画吊顶造型线，宜采用找点法，即根据施工图纸测出造型边缘距墙面的距离，从墙面和顶棚基层进行引测，找出吊顶造型边框的有关基本点或特征点，将各点连线，形成吊顶造型框架线。

3）确定吊点位置：双层轻钢U、T型龙骨骨架吊点间距W 1200mm单层骨架吊顶吊点间距为800-1500mm（视罩面板材料密度、厚度、强度、冈寸度等性能而定）。

对于平顶天花，在顶棚上均匀排布。

对于有叠层造型的吊顶，应注意在分层交界处吊点布置，较大的灯具及检修口位置也应该安排吊点来吊挂。

（2）吊杆安装1）吊杆紧固件或吊杆与楼面板或屋面板结构的连接固定有以下四种常见方式:a ）用M8或M10膨胀螺栓将/ 25X 3或/ 30 X 3角钢固定在楼板底面上。

注 意钻孔深度应》60mm 打孔直径略大于螺栓直径2-3mmb ）用© 5以上的射钉将角钢或钢板等固定在楼板底面上。

C ）浇捣混凝土楼板时，在楼板底面（吊点位置）预埋铁件，可采用 150X150X 6钢板焊接4 © 8锚爪，锚爪在板内锚固长度不小于上人吊顶吊点紧固方式及悬吊构造节点（3））安装主龙骨 1）根据吊杆在主龙骨长度方向上的间距在主龙骨上安装吊挂件。

轻钢龙骨吊顶工程施工方案轻钢龙骨顶是目前最普遍使用的吊顶之一，可分为U型；面板有纸面石膏板。

(1)操作程序(2)操作要点1、施工配合：在吊顶施工中，顶棚上的电器配管、布线、位线、空调、消防管道、供水暖管道、报警线路等都须同步安装就位，并达到基本调试完毕的要求。

2、放线：A:地坪基准线、标高线、顶棚标高线、顶棚弧形位置线、吊顶布局线、大中型壁灯吊灯位置线等。

B:放标高线时，先定地面与地坪基准线，如原地需贴石材、瓷砖等饰面，则需根据面饰的厚度来定地坪基准线，将定出的地坪基准线弹在墙边上，也可以50线为准，上下计算地面和顶棚的高低尺寸，在该面弹出高低尺寸线。

3、吊点：位置离墙不大于30cm 一般按每平方米为一个，有迭级造型的顶棚吊点，应在迭级交界处布置吊点，规则空间造型线，吊杆长度超过150c m时，采用吊杆反弹支撑。

4、龙骨安装：A:将大龙骨用吊挂件连接下吊杆，拧紧螺丝卡牢，大龙骨接长用接插件连接。

B:大龙骨按照大样图的位置和方向安装完毕进行调平，可用木方将大龙骨卡在临时固定，在大龙骨下面拉线打平，拧动吊杆螺栓使大龙骨升降，并考虑顶棚起拱高度不大于房间短向跨度的1/200。

固定石膏板的龙骨应平整，无弯棱凸鼓现象，避免板材在挠曲应力状态下固定。

C:吊顶安装从端依次安装到另一端，有高低跨安装时先高底后，大龙骨间距900-1100mm离墙第一根大龙骨距离不超过300mm排到最后距离如超过300mm应增加一根。

5、石膏板安装：A:顶棚的轻钢龙骨和顶棚的排列分隔，以房间中部向两边依次安装，做到对称，使顶棚布置美观整齐。

B:板与龙骨用镀锌自攻螺丝拧紧，自攻螺丝中距不得大于200mm 它与石膏板距离，面纸包封的板边以10-15mm为宜，切割的板边以15-20mm为宜。

螺丝应与板面垂直。

C:石膏板接缝应留适当缝口嵌腻子，在板缝处用刮刀将嵌密实，徜干后再刮后3mm宽50-60腻子，随即贴上进口防裂带，用刮刀顺着纸带方向刮压，使腻子均匀地挤出纸带，接缝处应清理干净平滑。

目录一、ﻩ工程概况ﻩ错误!未定义书签。

二、编制依据ﻩ错误!未定义书签。

三、施工准备 (2)四、施工工艺ﻩ错误!未定义书签。

五、ﻩ质量标准ﻩ5六、ﻩ成品保护 ............................................................................................................ ５七、ﻩ应注意质量问题ﻩ错误!未定义书签。

八、ﻩ质量记录 ............................................................................... 错误!未定义书签。

轻钢龙骨吊顶施工方案一、工程概况本工程为紫金(建邺）科技创业特别社区一期工程AB地块，位于南京市建邺区西城路以西、牡丹江街以北、云龙山路以东、梦都大街以南、西城路以西。

本工程总建筑面积为4５40２2㎡，地下三层,地下建筑面积155843㎡，地上八栋单体建筑,分别为A1~A4栋、B１~Ｂ４，地上建筑面积29817９㎡．建设单位为南京新城科技园建设发展有限责任公司，设计单位为南京大学建筑规划设计研究院有限公司，监理单位为南京天京建筑工程监理事务所,施工单位为中铁建工集团有限公司。

二、依据标准:施工图纸《江苏省工程建设标准设计图集》J0１—2０05《建筑工程施工质量验收统一标准》 GB５0３00—２０01《建筑装饰装修工程施工质量验收规范》 GB5021０—２001《民用建筑工程室内环境污染控制规范》ＧB50３25-2001三、施工准备2。

1材料及构配件:1轻钢龙骨分Ｕ形骨架和Ｔ形骨架两种,并按荷载分上人和不上人两种。

２轻钢龙骨主件有主、副、横龙骨;配件有吊挂件、连接件、挂插件.3零配件有吊杆、花篮螺丝、射钉、自攻螺钉。

4罩面板按设计要求选用,材料的品种、规格、质量应符合设计要求。

2.2主要机具:电锯、无齿锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢水平等。

轻钢龙骨吊顶施工工艺标准1 适用范围本标准适用于工业与民用建筑中吊顶采用轻钢龙骨骨架安装罩面板的顶棚安装工程。

2 施工准备2.1 原材料、半成品要求2.1.1 龙骨：主龙骨是轻钢吊顶龙骨体系中的主要受力构件，整个吊顶的荷载通过主龙骨传给吊杆。

主龙骨的受力模型为承受均布荷载和集中荷载的连续梁。

故主龙骨必须要满足强度和刚度的要求。

次龙骨（中、小龙骨）的主要作用是固定饰面板，中、小龙骨多数是构造龙骨，其间距由饰面板尺寸决定。

轻钢龙骨按截面形状分为U型骨架和T形骨架两种形式。

按组成吊顶轻钢龙骨骨架的龙骨规格区分，主要有四种，即D60系列、D50系列、D38系列和D25系列。

2.1.2 零配件：吊杆（轻型用φ6或φ8，重型用φ10）、吊挂件、连接件、挂插件、花篮螺丝、射钉、自攻螺钉等。

2.1.3 罩面板轻钢龙骨骨架常用的罩面板材料有装饰石膏板、纸面石膏板、吸声穿孔石膏板、矿棉装饰吸声板、钙塑泡沫装饰板、各种塑料装饰板、浮雕板、钙塑凹凸板等。

施工时应按设计要求选用。

当设计深度不足，如罩面板未标明具体规格尺寸、罩面板厚度、罩面板等级以及罩面板质量密度、抗弯强度或断裂荷载、吸水率等技术性能要求时，则应在定货前与设计或业主联系确定，明确各种要求，便于以后的验收。

压缝常选用铝压条。

2.1.4 胶粘剂：应按主粘材的性能选用，使用前做粘结试验。

2.2 主要工机具主要工机具见表2.2。

2.3 作业条件2.3.1 结构施工时，应在现浇混凝土楼板或预制混凝土楼板缝中，按设计要求间距预埋φ6～φ10钢筋吊杆，一般间距为900mm～1200mm。

2.3.2 当吊顶房间的墙、柱为砖砌体时，应在砌筑时按顶棚标高预埋防腐木砖，木砖沿墙间距900mm～1200mm，木砖在柱中每边应埋设两块以上。

2.3.3 顶棚内的各种管线及设备已安装完毕并通过验收。

确定好灯位、通风口及各种明露孔口位置。

2.3.4 墙面、地面的湿作业已做完，屋面防水施工完。

目录一、编制根据： ............. 错误!未定义书签。

二、施工准备: ................ 错误!未定义书签。

三、工艺流程： ............. 错误!未定义书签。

四、质量原则 ................. 错误!未定义书签。

五、施工安全、消防保证办法 . 错误!未定义书签。

六、成品保护 ................. 错误!未定义书签。

七、隐蔽工程验收程序 . 错误!未定义书签。

一、编制根据：（1）中华人民共和国国标GB50210-〈〈建筑装饰装修工厂成质量验收规范〉〉；（2）中华人民共和国国标GB50300-〈〈建筑工程施工质量验收统一原则〉〉；（3）中华人民共和国国标GB50325-〈〈民用建筑工程室内环境污染控制规范〉〉；（4）中华人民共和国国标GB50326-〈〈建筑工程项目管理规范〉〉；（5）〈〈北京市建筑工程施工安全操作规程〉〉DBJ 01-62-；（6）〈〈建筑安装分项工程施工工艺规程〉〉DBJ 01-26-96。

二、施工准备:1、材料及构配件：（1）轻钢骨架分U形骨架和T形骨架两种，并按荷载分上人和不上人两种。

（2）轻钢骨架主件有大、中、小龙骨；配件有吊挂件、连接件、挂插件。

（3）零配件有吊杆、花篮螺丝、射钉、自攻螺钉。

（4）罩面板按设计规定选用，材料品种、规格、质量应符合设计规定。

（5）胶粘剂：应按主粘材性能选用，使用前做粘结实验。

2、重要机具：（1）电锯、无齿锯、射钉枪。

（2）手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢水平等。

3、作业条件：（1）安装完顶棚内各种管线及设备，拟定好灯位、通风口及各种露明孔口位置。

（2）各种材料所有配套备齐。

（3）顶棚罩面板安装前，应做完墙、地湿作业工程项目。

（4）搭好顶棚施工操作手台架子。

（5）轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚起拱度、灯槽、通风口等处进行构造解决，通过做样板间决定分块及固定办法，经鉴定承认后再大面积施工。
