专题地图

专题地图

专题地图1、专题地图——按照地图主题的要求，突出表示与主题内容相关的一种或几种要素，使地图内容专题化、形式各异、用途专门化的地图。

2、专题地图的基本特征：专题地图和普通地图相比，具有独特的特征。

（1）地图内容主题化（2）主题要素特殊化（3）地图功能多元化（4）表达形式多样化（5）表示内容前瞻化3、专题地图的构成要素：（1）数学要素：坐标网、比例尺、方向（2）专题要素：内容主体（3）地理底图要素：背景要素，确定专题要素的控制系统4、专题地图的底图：地理底图要素：背景要素，确定专题要素的控制系统5、专题地图的分类：（1）按内容分①自然地图②人文地图③其它专题图（2）按数据特征分①定性数据：质量特征，类别差异②定量数据：含分级数据（3）按内容概括程度分①解析型（分析型）②合成型（组合型）③综合型(复合型)6、专题地图制图与其它学科的关系（1）与RS技术的关系①遥感信息的现势性、宏观性、多时相性、立体覆盖能力，成为专题地图制图的重要信息源。

②改变了专题地图的内容、形式和成图方法。

提高成图准确性，节省人力、财力、时间。

（2）与GIS的关系①GIS起源于地图制图②专题地图是GIS重要的信息源，也是GIS成果的表示方法。

7、专题地图空间分布特征：（1）各种现象的空间分布①面积较小：点状②线状或带状③离散或连续的面状④间断而成片⑤大面积上分散分布⑥连续布满8、专题地图十大表示方法几概念：（1）十大表示方法：定点发好法线状符号法范围法质底法等值线法定点图表法点数法运动线法分级统计图法分区统计图表法（2）质底法：按现象的不同性质进行分类或分区，在相应区域内涂以不同颜色、晕线、花纹或文字注记，以显示质的差别。

(土地利用图 )（2）等值线法：专题要素数值相等的点的连线。

如等高线、等深线、等温线、等压线、等降水量线。

（3）范围法-----区域内某种现象间断成片或连续分布的表示方法。

（4）点数法(点值)-----根据各区划统计资料，将事物的数量，用点状符号表示。

专题地图特点PPT课件

专题地图特点PPT课件

⑵专题地图的控制基础(control frame)
有较高的几何精度，保证专题地图的可量 测性与可比性。
⑶便于提取专题地图信息(information extraction)
在地形、水系、交通网、境界线、居民地
等方面满足要求。
-
28
2.专题要素的表示特点(thematic feature)
⑴专门符号和特殊表示法(special symbols)
道路、铁路、河流等。 ⑵迷糊路径的(fuzzy path)
台风、洋流、寒潮等。
-
5
3.面状分布要素(areal elements)
⑴零星分布(dispersed )
矿藏、沙漠区的绿洲、偏僻区的房屋等。
⑵断续分布(intermittent )
草场、森林、水田等。
⑶统计数据(statistical data)
放
图
-
17
工 业 产 值 专 题 地 图
-
18
这 是 何 种 地 图 ？
-
19
这 是 何 种 地 图？
-
20
2.按内容描述方式分类(by content description)
⑴定性专题地图(qualitative ~) 专题要素的分布、质量、类型为主。 如：矿产资源分布图、旅游地图等。
⑵定量专题地图(quantitative ~) 专题要素的数量特征为主。 如：降水量图、人口图等多数地图。
比普通地图符号灵活，采用统计图表、象 形、组合等符号。
⑵图面层次感强(lays of graphics)
底图在较低层面，表示两个以上专题要素 时也有主次之分。
⑶表现动态和发展状况(dynamic situation)

专题特征与方法

专题特征与方法

4、采用专门的图象符号系统与独特的表示方法。
5、内容表示的主要由用途对象确定，并考虑图上表示的 可能性。 即:“地图是用形象符号模型(地图表象)再现客观， 反映、研究自然现象和社会现象空间分布、组合和相互联 系及其在时间中变化的科学”。
定义：按照地图主题的要求，突出而完善地表示与主 题相关的一种或几种要素，使地图内容专题化、形式各异、 用途专门化的地图。
5．点数法与分级统计图法
都可表示分散分布现象的集中程度和发展水平。其统计 的数量指标资料必须与所统计的单元区划相一致。当统计单 元区划发生改变后，这一数量指标就不能采用了。
分级统计图法——能简单而鲜明地反映地区间的差别， 尤其是反映各区域经济现象的不同发展水平，能得到各地 区简单的相对数量指标的概念。 能与符号法、分区统计图表法等配合使用。但是，这 种方法不能反映各区域内部现象的真实分布现象。
其次，在同一幅分区统计图表上，可以明显地反映出 现象几种指标的结构；而在分级统计图上则很难反映。但 表示单个指标时，色级要比统计图表明显得多。
再次，分级统计图法可以与其他精确制图方法配合使 用；而分区统计图表法较难与其他方法配合，特别与符合 法不宜一起出现。
在制图上，经常把分区统计图表法与分级统计图法配 合使用，用分级统计图作为背景，在图上每一分区内描绘 统计图表，而使它们的缺点得以弥补。
2．专题地图的专题要素 可表示一种要素或多种要素； 可运用不同的表示方法，并详细而精确地或概略地 表达专题内容； 可表示专题内容的某一属性或多重属性； 其内容容量、精确程度和复杂程度都有很大差异。 3．专题地图的地理底图要素 地理底图——描述区域地理状况的地理基础要素的 地图。 作用：具有确定方位的骨架作用，是确定专题要素 的控制系统。

专题地图

专题地图

三、线状要素的表示方法：线
状符号法
线状或带状分布要素，通常用颜色和图形表 示线状要素的质量特征，如用颜色区分不同的 旅游路线、不同时期内的客流路线、不同的江 河类型等；用符号粗细表示等级差异；符号的 位置通常描绘于被表示事物的中心线上(如交通 线)，有的描绘于线状事物的某一侧，形成一定 宽度的彩色带或晕线带(如海岸类型、境界线晕 带等)；用符号的长短表示专题要素的数量，如 用公路符号的长短表示公路的长度。线状符号 法常用来编制水系图、交通图、地质构造图、 导游图以及路线图等。
1. 专题地图按内容性质分类可分为：自
然地图、社会经济（人文地图）和其他 专题地图。
2. 按内容结构形式分类
分布图、区划图、类型图、趋势图、 统计图 。
三、专题地图的构成要素
任何一幅专题地图基本上是由主题要 素和底图要素两个层面构成，较复杂的 专题地图则由两个以上的层面构成，即 最主要的主题要素在第一层平面，次要 主题要素在第二层面，更次要主题要素 在第三层面，依次类推，底图要素则处 底层平面。
二、点状要素的表示方法：定 点符号法
点状要素常用定点符号法表示，简称符 号法。它是用各种不同形状、大小、颜 色和结构的符号，表示专题要素的空间 分布及其数量和质量特征。通常符号的 位置表示专题要素的空间分布，形状和 颜色表示质量的差别，大小表示数量的 差别，结构符号表示内部组成，定位扩 展符号表示发展动态。
2. 专题要素的时间态特征
专题要素的时间态特征主要有3点：一 是限定在某特殊时刻的，如今天或某日 期的经济收入值、客流总数、基础设施 数等，可包括过去的、目前的和将来的。 二是表示某一段月份内、年份内的，如 2—10月的游客数，2000—2003年各年度 的经济总收入等。三是某年度内的周期 性变化，如某年内各月的气温变化、降 水变化等。

第6章专题地图

第6章专题地图



6.1.3 应用
研究各种现象的分布特点与规律； 研究各种现象的相互联系：如地形与水系； 研究各种现象的动态变化； 进行预测预报：如天气预报、台风、地震等灾害预报； 进行综合评价：必须有目的进行，如农用地分等定级图，进 行单因素评价，找出其影响程度的大小，赋予权重，可获得 最终结果； 进行区划和规划：农业区划是根据地域的自然属性、社会属 性格因素进行；规划根据不同的目的，采取不同的图件和数 据，如总体规划、详细规划、专项规划等； 其它方面的应用：宏观管理、宣传、国土资源调查等；


点状符号的定位优先级
①有坐标位置的点：这些点具有平面直角坐标，如地图上的 平面控制点，国界上的界碑符号等，它们的位置是不允许移 动的。 ②有固定位置的点：地图上的大多数点状符号属于这一类， 它们有自己的固定位置，如居民点、独立地物点等，它们以 符号的主点定位于地图上。这些点在编图时一般不得移动， 当它们之间发生矛盾时，根据彼此的重要程度确定其位置。 ③有相对位置的点：这些点依附于其他图形而存在，如路标、 水位点等，当它的被依附目标位置发生变化时，点位也随之 变化。





视觉变量：形状、尺寸、颜色、方向、网纹。
3. 等值线法

等值线类似于点值法，用带有数值的线表示 制图现象，不同的是，等值线是将数值相等 的点的连线表示制图现象数量连续分布，逐 渐变化的特征。等值线(绝对数质)和等密度 线（相对数值），方法实质是一样的。
如等高线、等深线、等压线、等温线、等降水量线、等人



c．确定数据分级的上下限
有上下限（如百分比0—20，20—40，…80--100） 和无上下限(如粮食单产<200，200-400，…>1000)；

专题地图含义和特征.pptx

专题地图含义和特征.pptx
专题地图编制
专题地图的含义和特征
地图按内容分为普通地图和专题地图。
专题地图
按照地图主题的要求,突出而完善的表示 与主题有关的一种或几种要素，使地图内容专 题化形式各异用途专门化的地图。
人 口 专 题 地 图
文 化 专 题 地 图
经 济 专 题 地 图
专题地图的含义和特征
专题地图特征
（1）地图内容主题化 （2）主题要素特殊化 （3）地图功能多元化
（1）地图内容主题化
（2）主题要素特殊化
（3）地图功能多元化
专题地图的含义和特征
总结
专题地图只将一种或几种与主题有关的 要素特别完备而详细的显示，其他要素 显示则较为概略，甚至不予显示； 专题地图内容更加广泛

专题地图画面配置有什么特点

专题地图画面配置有什么特点？
任何一幅专题地图基本上是由主题要素和地图要素两个层面构成。

（1）内容.图上突出表示的自然或社会经济现象及其有关特征.地理基础.用以标明专题要素空间位置与地理背景的普通地图内容,主要有经纬网、水系、境界、居民地等.
（2）专题地图是在地理底图上,突出地表示自然要素或社会经济现象.专题地图具有下列3个特点：①专题地图的组成分专题内容和地理底图两大部分.②专题地图的内容广泛,主题多样,在自然界与人类社会中,凡能用地图形式表达的事物均可以作为专题地图的内容.
③专题地图采用专门的表示和符号系统.。

地图学-专题地图基本表示方法(点状要素)


4.2 定量数据的符号表达
分级比率的优缺点
优点： 容易确定符号大小； 简化了相应图例，便于读者读图； 在一定时期内保持地图的现势性。
缺点： 无法表示同一级别专题要素在数量指标上
的差别。因此，级别的正确划分非常重要。
确定数据的分级数目 数据组分为5～9级较合适
4.2 定量数据的符号表达
绝对比率和条件比率 ➢ 绝对比率:符号大小与实际数量成绝对正比关系； ➢ 条件比率:仍保持符号的面积大小与专题要素的数量指标
表示对象：专题要素及其各方面特征
分布
动态
质量
数量
1
符号设计：视觉变量
8
来源：Cartography: Thematic Map Design, Sixth Edition
3. 专题地图表示方法
定点符号法
统计图表法 点值法
线状符号法 动线法
质底法 范围法 等值区域法 等值线法
1
4 呈点状分布地理数据的表示
定点符号法
概念：
表示呈点状分布的物体，采用不同形状、大小和 颜色的符号，表示物体的位置、性质和数量特征。由 于符号定位于物体的实际分布位置上，故称定点符号 法。
➢ 符号的中心点位置表示空间定位信息； ➢ 符号的形状、颜色表示质量特征，即定性特征；
➢ 符号的大小表示数量指标，即定量特征。
2
4.1 定性数据的符号表达
25.0
3.219
30.0
3.401
40.0
3.689
50.0
3.912
100.0
4.605
200.0
5.298
500.0
6.215
4.2 定量数据的符号表达
连续比率与分级比率

第4章4.4专题地图内容要素及其符号表达


按对现象数量和质量特征表示的可能性
• 以表示质量特征为主的：线状符号法、质底法、范围法 • 以表示数量特征为主的：等值线法、点数法、定位图表法、 分级统计图法 • 表示全能指标的：定点符号法、分区统计图法、运动线法
四、表示方法的相互比较
定点符号法与定位图表法 质底法和范围法 定点符号法和分区统计图表法 五、表示方法的转换 1.精确高 精确低
表示呈点状分布的物体，采用不同形 状、大小和颜色的符号，表示物体的位置、 性质和数量特征。由于符号定位于物体的 实际分布位置上，故称定点符号法。
②种类：
如下图所示
定点符号
几何符号
文字符号
艺术符号
圆形、正方形、 三角形
名称缩写 汉语拼英字母
象形符号 透视符号
特点：
简单、区别明显、 便于定位 便于识别、阅读 形象、生动、直观 易于辨认和记忆

2、专题地图分类
1）按专题内容性质分类
自然基础图 主要反映地质构造，地球物理、 地理要素等 自然地图 自然环境地图 环境污染、自然灾害、生物、 医疗等 人文社会地图 人口，城市旅游、规划、 历史、卫生等 人文社会经济地图 经济地图 资源、工业、交通、综合等
自然基础图
地质图、地球物理图、地貌图、气象气候图 水文图、土壤图、植被图、动物地理图、综合自 然图。
4.4 专题图内容要素及其符号表达
专题地图概述 专题图内容的表示方法与符号表达 专题图制作举例
4.4.1专题图概述
1、专题地图概念 定义：指突出、详细地表示一种或几种自 然及人文社会经济现象，使地图内容专题、 专门、专用或特殊化的地图。 特点：内容形式多样、侧重某一方面内容、 为特殊的某人群服务。 内容要素分类：地理基础底图和专题内容要 素

第十章专题地图内容表示方法3


专题要素的其他表示方法
一、金字塔图表法
由表示不同现象或同一现象的不同级别数值的水平柱
叠加组成的图表，常用于表示不同年龄段的人口数，其形
状一般呈下大上小，形似金字塔，故称为金字塔图表。
专题要素的其他表示方法
二、三角形图表法
1、定义
根据各个区划单元某现象内部构成的不同比值，通过图 例区分出不同的类别，然后用类似质底法的形式表示出来。
专题要素的基本表示方法
一、定点符号法
1、定义 定点符号法，是用以点定位的点状符号表示呈点状分
布的专题要素各方面特征的表示方法。
形状、色彩
视觉变量可
以区分专题 要素的质量 差别
专题要素的基本表示方法
2、定点符号的设计 1）定点符号的形状、色彩 形状、色彩视觉变量可以区分专题要素的质量差别，表 示其定性或分类的情况。 2）定点符号的尺寸、亮度 点状符号的尺寸大小或图案的亮度变化可以表示专题要 素的数量特征和分级特征。
专题要素的基本表示方法
3、符号设计 箭头指向表示运动方向
线状符号的形状、色相表示现象的类别或性质
线状符号的宽度尺寸或色彩的亮度变化表示现象的等级 或数量关系 线状符号的长度尺寸表示现象的稳定程度 整个运动线符号的位置表示运动的轨迹
专题要素的基本表示方法
专题要素的基本表示方法
专题要素的基本表示方法
② 运用几何符号可以把所示物体的位置准确地定位于图上；
专题要素的基本表示方法
专题要素的基本表示方法
二、线状符号法
1、定义 线状符号法是用来表示呈线状或带状延伸的专题
要素的一种方法。
2、线状符号的设计
线状符号可以用色彩和形状表示专题要素的质量特
征，线划的粗细区分要素的顺序
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
突出而完备表示一或几种人文、社会经济 现象。 1.地理基础底图要素
显示制图要素的空间位置和地理要素。如： 交通、植被、境界等。 2.专题要素
突出底图的主题内容。如：人口分布、 粮食产量等。
㈡专题要素分类与特点(classifications)
1.点状分布要素(spotty elements) ⑴精确定位(accurate position)
㈡线状符号(linear symbols) ㈢面状符号(areal symbols)
㈠㈡㈢㈠㈡㈢㈠㈡㈢
北京市人口密度图
三、专题地图的表示特点
Representation characteristic of thematic maps
㈠表示等级(grades)
专题要素的详细程度，一般为5级： 1.定性表示：要素的性质，不管类型。 2.分类表示：要素的类型，如咸、淡水湖。 3.顺序表示：要素的等级，如大、中、小城市。 4.间隔表示：定量、等级的间隔来分级。 5.数值表示：要素的数量，如产值×元/年。
⑵定量专题地图(quantitative ~) 专题要素的数量特征为主。 如：降水量图、人口图等多数地图。
二、专题地图符号的特点 Characteristic of thematic maps
区别与普通地图的符号，可以是专门或特 殊符号，变化其图形、颜色和尺寸，使专题要 素突出在第一层面上。
㈠点状符号(spotty symbols)

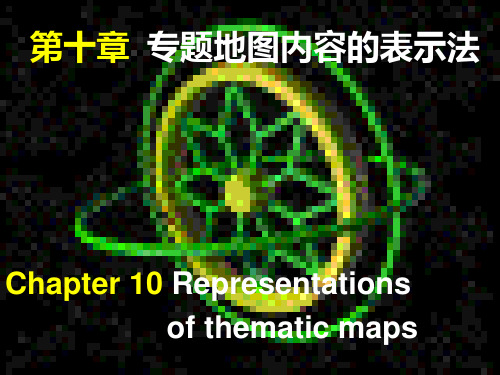

第十章 专题地图内容的表示法
Chapter 10 Representations of t特点
§10-1 Characteristic of thematic maps
一、专题地图内容的特点
Characteristic of thematic maps
㈠专题地图内容(Contents of thematic maps)
等方面满足要求。
2.专题要素的表示特点(thematic feature)
⑴专门符号和特殊表示法(special symbols) 比普通地图符号灵活，采用统计图表、象
形、组合等符号。
⑵图面层次感强(lays of graphics) 底图在较低层面，表示两个以上专题要素
时也有主次之分。
⑶表现动态和发展状况(dynamic situation) 运动轨迹、人口迁徙、气候预测、物质运
内 部 结 构 特 征
㈢专题地图类型(Classifications)
1.按内容分类(by contents) ⑴自然地图(physical maps)
地质图、地球物理图、地貌图、水文图、气 象气候图、土壤图、植被图、动物地理图等。 ⑵人文地图(cultural maps)
政区地图、人口图、城市地图、历史地图、 文化卫生地图、经济地图等。 ⑶其它(others)
㈡表示内容(contents)
1.地理底图作用与特点(affection & features) ⑴专题地图的骨架(framework)
将专题要素符号放在底图上，显示专题地 图的空间特征。
⑵专题地图的控制基础(control frame) 有较高的几何精度，保证专题地图的可量
测性与可比性。
⑶便于提取专题地图信息(information extraction) 在地形、水系、交通网、境界线、居民地
5.专题要素基本特征(characteristics)
⑴空间特征(spatial ~) 平面位置，甚至三维空间位置。
⑵时间特征(time ~) 反映某时刻、周期的动态变化。
⑶属性特征(attribute ~) 质量与数量，如类别、等级等。
此外： 空间运动特征、相互关联特征、内部结构特征。
空间运动特征
输等。
⑷表示现象的定性和定量特征(analysis) 数据分析结果符号化。
⑴零星分布(dispersed ) 矿藏、沙漠区的绿洲、偏僻区的房屋等。
⑵断续分布(intermittent ) 草场、森林、水田等。
⑶统计数据(statistical data) 某种现象按分区域汇总表示，如：产值、
人口数、入学率等。
4.体状分布要素(solid elements)
地形、降水量、气温等。
井、塔、电杆等有确切坐标的地物。 ⑵不精确定位(gross position)
气象站、监测站等表示某一区域的中心点 位。
2.线状分布要素(linear elements) ⑴较精确的(accurate)
道路、铁路、河流等。 ⑵迷糊路径的(fuzzy path)
台风、洋流、寒潮等。
3.面状分布要素(areal elements)
航空、航海、环境、旅游、教学等专题地图。
㈠㈡㈢
范围法
上 海 市 工 业 废 气 排 放 图
工 业 产 值 专 题 地 图
这 是 何 种 地 图 ？
这 是 何 种 地 图？
2.按内容描述方式分类(by content description)
⑴定性专题地图(qualitative ~) 专题要素的分布、质量、类型为主。 如：矿产资源分布图、旅游地图等。
