尖叫科学实验自制家庭投影机实验概述使用纸板箱和几个简单的步骤,您可以在手机中为电影制作投影机。
材料构成纸板盒(小,长方形)、智能手机、双面胶带、放大镜、工具刀、剪刀、笔视频链接实验步骤1:将放大镜靠在矩形盒的“宽”处。
将其定位在边的中心,但靠近底边。
使用笔标记画出放大镜的镜头。
2:用剪刀剪出你刚刚画出的圆圈。
切割边缘尽可能圆润光滑。
3:切掉刚刚制作的孔对面的盒子顶部的上面部分。
4:向下折叠约三分之一的刚刚切下来的纸片,使其看起来像斜坡。
5:将折叠的斜坡放到盒子里,斜坡应该直接与您在箱子中间切割的孔相对应。
找好位置后,用胶带固定。
6:将放大镜牢固地带到您切割的孔上的盒子外侧。
将镜柄用胶带粘好。
7:将屏幕上的手机横向放在斜板上,屏幕面向放大镜那一端。
8:开始在手机上播放长长的视频。
将其放入投影机盒中,使图像倒置,并将其靠在安装的支架上。
关闭盒子,尽可能紧紧地用磁带或在书顶上放一本沉重的书,使其尽可能的黑暗在盒子内。
9:瞄准您的屏幕(白色的墙壁)上的盒子,使房间变暗,拿起小吃,开始享受节目吧!为什么了想想为什么要颠倒手机了?你可能知道,人眼有一个与放大镜相连的镜头,你的眼睛翻转从你看到的图像,以便他们颠倒。
当你的大脑将图像翻转到正确的方向时。
这就是为什么你必须把你的手机倒在盒子里。
但是,屏幕上的图像怎么样?它比放大镜中的镜头大!这是因为透镜的形状和光沿直线行进的事实。
凸透镜具有中间比边缘厚的形状,而不是在中间比边缘更薄的凹透镜。
凸透镜的形状允许其捕获,弯曲和聚焦来自盒内的电话的更多光。
一旦通过使“剧院”变暗,您将拥有一个黑暗的空间,放大镜就会收集,聚焦和投射从手机到屏幕的光线,并看到图像。
成为一个自制投影机!。
小型投影仪制作方法哇塞,你知道吗,自己动手制作一个小型投影仪,那可真是太酷啦!今天就来给大家讲讲小型投影仪的制作方法。
首先,准备好这些材料:一个鞋盒或者类似大小的盒子、一块放大镜、一部手机、电工胶带、剪刀、黑色的纸或者喷漆。
接下来就开始动手啦!把盒子的一侧剪掉,这就是我们的投影口啦。
然后把放大镜用胶带固定在盒子的另一侧,要注意固定牢固哦,可别让它晃来晃去的。
再把手机放在盒子里,调整好位置,让它的画面正好通过放大镜投射出去。
最后用黑色的纸或者喷漆把盒子内部涂黑,这样可以减少光线的反射,让投影效果更好呢。
是不是很简单呀?但可别小瞧这些步骤哦,每一步都要细心去做,不然效果可就大打折扣啦。
在制作过程中,安全性也是很重要的呀!比如在使用剪刀的时候,可别不小心剪到自己的手啦。
还有固定放大镜的时候,也要确保它不会掉下来砸到什么东西。
稳定性也不能忽视哦,一定要把各个部件都固定好,不然在使用的时候晃来晃去的,多烦人呀!那这个自制的小型投影仪有啥用呢?它的应用场景可多啦!比如晚上在家里,可以躺在床上,把投影仪对着天花板,舒舒服服地看个电影,多惬意呀!或者在户外露营的时候,拿出来给小伙伴们展示一下自己的作品,那可太有意思啦!它的优势也很明显呀,成本低,材料容易找,而且自己亲手做的,多有成就感呀!我就有个朋友,他自己做了一个小型投影仪,然后在他生日的时候,把他从小到大的照片和视频通过投影仪放出来,大家一起回忆那些美好的时光,那场面,别提多感人啦!看到大家感动的样子,他自己也特别开心。
所以呀,大家还等什么呢?赶紧动手试试吧,自己做一个属于自己的小型投影仪,享受动手的乐趣和投影的快乐吧!小型投影仪制作简单又有趣,还能带来很多欢乐和感动,何乐而不为呢!。
投影仪制作方法1. 简介投影仪是一种高科技的设备,可以将图像或视频投射到屏幕或墙壁上,并用于演示、观看电影等场合。
本文将介绍一种简单的自制投影仪制作方法,希望能给你带来启发和乐趣。
2. 材料准备•空白纸箱•透明塑料薄膜(例如塑料袋)•放大镜•手电筒•刀具•胶带•白色墙壁或投影屏幕3. 制作过程步骤1:准备纸箱选择一个适当大小的空白纸箱作为投影仪外壳。
确保纸箱的底部可以容纳手电筒和放大镜。
在纸箱的侧面剪一个大洞,这将是投影图像的出口。
步骤2:制作投影仓将纸箱的顶部剪开,并在一侧固定一块塑料薄膜,将其作为投影图像的投影仓。
在薄膜上留下一个小缺口,以便手电筒的光线可以照射到放大镜上。
步骤3:安装放大镜将放大镜安装在纸箱的底部,确保放大镜的凸面朝上。
调整放大镜的位置,使其与纸箱的顶部投影仓上的光线重合。
步骤4:安装手电筒将手电筒放置在纸箱的底部。
利用胶带将手电筒固定在纸箱内,确保手电筒的光线可以通过投影仓的缺口照射到放大镜上。
步骤5:调整焦距和位置打开手电筒,通过调整纸箱、放大镜和手电筒的位置,以及放大镜的焦距,使投影仪能够在墙壁或投影屏幕上呈现清晰的图像。
4. 使用注意事项•在使用投影仪之前,确保房间的光线足够暗,以获得最佳的投影效果。
•确保投影仪与墙壁或投影屏幕保持一定距离,以获得适当的图像投影大小。
•尽量选择投影画面较暗的图像或视频,以获得更好的投影效果。
•定期清洁投影仪的放大镜和投影仓,以确保图像清晰明亮。
5. 总结通过简单的材料和制作步骤,你可以自己制作一个投影仪。
尽管这种自制投影仪的投影效果可能不如商业产品那样精确,但它可以为你带来乐趣和创造力的发挥。
对于教育、娱乐或临时使用,这样的投影仪可以提供基本的投影功能,供你使用。
希望这篇文档对你有所帮助!。
手机投影仪制作方法手机投影仪是一种能够将手机屏幕内容投射到墙壁或屏幕上的设备。
它可以让用户将手机上的视频、图片、游戏等内容更好地展现给其他人观看。
下面将介绍一种简单的DIY手机投影仪制作方法。
材料准备以下是制作手机投影仪所需的材料:1.空白纸盒或硬纸板2.打孔器3.小刀4.放大镜5.胶带或胶水6.手机支架(可选)制作步骤步骤一:准备纸盒首先,准备一个空白纸盒或硬纸板。
你可以使用一个老旧的纸盒,或者从办公用品店购买一个合适大小的硬纸板。
步骤二:制作投影仪主体将纸盒或硬纸板剪成一个长方形,并留出一面作为投影仪屏幕。
你可以根据自己的手机尺寸来确定投影仪屏幕的大小。
使用小刀将屏幕一侧的纸板完全切除,留出一个大的开口。
步骤三:加入放大镜在纸盒的另一面,使用打孔器在中央位置打一个小孔。
将放大镜的手柄伸入孔中,然后使用胶带或胶水将放大镜固定在纸盒上。
确保放大镜的凸面朝向投影仪屏幕。
步骤四:调整焦距打开手机,并打开任何要投影的内容(视频、图片、游戏等)。
将手机放在纸盒的屏幕开口处,并将其移动,直到在投影仪屏幕上得到清晰的图像。
此时,你可能需要移动手机和调整放大镜的位置,以确保获得最佳的焦距和投影效果。
步骤五:固定手机支架(可选)如果你想要将手机固定在投影仪上,以避免手持手机的不便,你可以添加一个手机支架。
一种简单的方法是在投影仪的底部附近使用胶带或胶水固定一个小支架或手机架。
使用提示以下是使用手机投影仪时的一些建议:•在一个相对暗的房间使用手机投影仪,以获得最佳的投影效果。
•调整手机亮度和投影仪屏幕的距离,以获得最清晰的图像。
•注意避免阻挡放大镜和投影仪屏幕之间的光线。
结论通过以上简单的步骤,你可以自己制作一个手机投影仪。
虽然它可能不如市售的投影仪效果出色,但对于简单的家庭使用和小型聚会来说,它是一个有趣的DIY 项目。
尽管如此,也要注意使用中的安全问题,避免损伤手机和装置。
希望通过这个制作方法可以让你享受到手机投影仪带来的乐趣。
生活小技巧制作投影仪教案投影仪在现代生活中扮演着重要的角色,无论是在家庭娱乐中还是在工作中,都可以发挥出色的作用。
然而,购买一台高质量的投影仪可能需要花费不少的金钱。
那么,有没有一种方法可以在不花费太多钱的情况下制作一台简易的投影仪呢?答案是肯定的!在本篇文章中,我将分享一些生活小技巧,教你如何制作一台简易的投影仪。
材料准备:1. 手机或平板电脑。
2. 简易放大镜。
3. 空盒子或纸板。
4. 胶带。
5. 剪刀。
6. 黑色胶带或黑色卡纸。
步骤一,制作投影仪支架。
首先,我们需要准备一个空盒子或纸板,用剪刀将其剪成一个长方形的支架。
支架的长度应该略大于手机或平板电脑的宽度,以确保设备可以稳固地放在上面。
然后,用胶带将支架固定在桌子或其他平面上,确保支架稳固不会晃动。
步骤二,制作投影仪镜头支架。
接下来,我们需要准备一个简易的放大镜,这将成为我们的投影仪镜头。
将放大镜放在支架的一端,并用胶带将其固定在支架上。
确保放大镜的镜头朝向支架的另一端,以便手机或平板电脑的屏幕可以投影在放大镜上。
步骤三,调整放大镜位置。
在固定放大镜的位置后,我们需要调整放大镜的角度,以确保手机或平板电脑的屏幕可以清晰地投影在放大镜上。
这可能需要一些耐心和细致的调整,但一旦找到了最佳角度,投影效果将会非常好。
步骤四,遮挡多余光线。
为了获得更清晰的投影效果,我们可以使用黑色胶带或黑色卡纸来遮挡多余的光线。
将黑色胶带或黑色卡纸固定在放大镜的周围,确保只有手机或平板电脑的屏幕可以投影在放大镜上。
步骤五,调整手机或平板电脑屏幕亮度和对比度。
最后,我们需要调整手机或平板电脑的屏幕亮度和对比度,以确保投影效果最佳。
通常情况下,将屏幕亮度调至最高,并调整对比度以获得清晰的投影效果。
通过以上步骤,我们就成功制作了一台简易的投影仪!现在,我们可以将手机或平板电脑放在支架上,调整放大镜的角度,然后在墙上或白色幕布上就可以看到清晰的投影效果了。
这种简易的投影仪虽然无法与专业的投影仪相比,但在临时需要投影的场合,或者在没有专业投影仪的情况下,它绝对可以发挥出色的作用。
自制投影仪
打算让家里的手机变成四十寸的投影仪,今天想试着做一下。
成本不多,下面是制作过程!
材料与工具:手机、盒子至少要有一大一小两个;高透放大镜,透明胶带。
实验步骤
1.将放大镜置于鞋盒较窄的一面侧边,用铅笔沿着放大镜边缘在鞋盒上画出放大镜的轮廓。
拿起放大镜,利用刻刀,在鞋盒上沿着画好的圆形轮廓进行挖空,挖成一个洞。
2.将放大镜置于该洞孔处,并用胶带纸粘贴紧密,使放大镜与鞋盒连为一体。
打开曲别针,使之成为一个“几”字形,两端上翘做成钩,插入鞋盒中,只留出两端上翘的钩子,以放置物品。
3.将手机置于鞋盒中的曲别针钩子上固定好,一个简单的投影仪就做好了。
打开手机画面,调整好投影。
实验结果
利用这些简单的材料,能做成一个简单的投影仪,其原理跟放大镜有关系。
放大镜是一个凸透镜,利用凸透镜成像规律,将手机放在放大镜的焦点之外,通过放大镜在白板上显示的就会是一个倒立的放大的图像。
若鞋盒距墙面较近,投影亮度尚可,但投影面积较小。
若鞋盒离墙面较远,投影面积变大,但画面又因亮度下降而无法看清。
因投射画面是左右镜像,导致无法观看。
可在手机下方放一面反射镜,将屏幕亮光反射到鞋盒前方放大镜中,可校正左右镜像。
结论:实验效果不是很好,投影到墙上的图片很模糊。
如果要做到可以清晰地看到图片和视频,要求比较高,放大镜的倍率要大,而且要在光线较暗处使用。
只能达到对投影成像的了解的目的。
投影仪怎么制作方法投影仪是一种将图像或视频投射到大屏幕上的设备。
它主要由光源、光学系统和投影面板组成。
下面将详细介绍投影仪的制作方法。
步骤一:准备材料和工具1. 光源:选择一种强光源,如高亮度的白光LED灯或卤素灯。
2. 光学系统:包括凸透镜、反射镜和透明的投影面板。
3. 投影面板:可使用白色薄膜或透明塑料板。
4. 支架或外壳:用于固定和保护投影仪部件。
5. 电线和插座:用于将光源连接到电源。
6. 工具:剪刀、螺丝刀、胶带等。
步骤二:组装光学系统1. 使用透明塑料板制作凸透镜:将透明塑料板剪成适当大小和形状。
然后用砂纸打磨边缘以消除锐利的边缘。
2. 制作反射镜:使用透明塑料板折叠成一个三角形,然后将两边固定在一起。
3. 安装凸透镜和反射镜:在支架或外壳上设置一个适合安装凸透镜和反射镜的空间。
将凸透镜固定在支架的一端,将反射镜固定在支架的另一端。
4. 调整光学系统:将光线从光源引导到凸透镜上,并通过反射镜反射到投影面板上。
确保光线能够正确地聚焦在投影面板上形成清晰的图像。
步骤三:安装光源和电线1. 安装光源:将光源固定在支架或外壳的一侧。
确保光源能够发出明亮、稳定的光。
2. 连接电线:将光源的线缆连接到电源插座上。
确保电线安全可靠,避免电线太长或扭曲。
步骤四:调试和测试1. 调试投影仪:开启电源,确保光源工作正常。
然后调整反射镜和凸透镜的位置和角度,以便光线能够正确地聚焦在投影面板上。
2. 测试投影仪:将投影仪对准一个平坦的表面,如墙壁或投影屏幕,调整焦距和图像大小,确保投影的图像清晰、明亮且无失真。
步骤五:优化投影效果1. 调整光源的亮度:根据实际需要,调整光源的亮度,以获得最佳的投影效果。
2. 优化投影面板:对投影面板进行清洁和保养,确保上面没有灰尘或划痕。
3. 调整投影距离和角度:根据实际应用场景,调整投影仪与投影面板的距离和角度,以获得最佳的投影效果。
需要注意的是,以上制作方法仅供个人兴趣和实验使用,制作出来的投影仪效果可能不如商用的投影仪。
手工制作投影仪方法简介手工制作投影仪是一项有趣而具有挑战性的DIY项目。
它可以将手机、电脑或其他设备上的图像投射到屏幕上,为用户提供更大、更清晰的视觉体验。
本文将介绍如何使用简单的材料和工具来制作一个简易的手工投影仪。
所需材料制作手工投影仪所需的材料非常简单并且易于获取。
以下是所需材料的清单:•空纸箱•多用途胶水•普通黑色胶带•剪刀•创可贴•透明胶带•针•灯泡•透明塑料薄膜•手机或电脑制作步骤步骤1:制作投影仪底座首先,我们需要用空纸箱制作一个投影仪底座。
将纸箱展开,将其平放在桌子上。
根据手机或电脑的大小,决定底座的合适尺寸。
使用剪刀剪掉多余的部分,然后使用多用途胶水将底座的边缘固定。
步骤2:制作投影仪支架在纸箱底部的正中央,用剪刀小心地切割一个小口。
然后,将一张透明塑料薄膜修剪成稍大于口的尺寸,并使用胶带将其粘贴在纸箱内部,覆盖住口。
这将成为投影仪的屏幕。
步骤3:制作投影仪反光板将一个小片透明塑料薄膜修剪成一个小矩形,并用透明胶带将其粘贴在手机或电脑的屏幕上。
这个小矩形将起到反光板的作用,将图像反射到投影仪的屏幕上。
步骤4:安装灯泡在纸箱的一侧,用剪刀小心地切割一个小孔,直径略大于灯泡的底部。
将灯泡插入孔中,然后使用创可贴或胶带将其固定在纸箱上。
确保灯泡与纸箱的底面保持一定的距离,以防止起火或烧伤。
步骤5:调整焦距在纸箱的另一侧,使用剪刀切割一个小孔,略大于所使用设备的屏幕大小。
将该孔的上方向内切割一个小V形槽,以便调整投影仪的焦距。
通过调整屏幕与反光板之间的距离,可以获得最清晰的图像。
步骤6:测试将手机或电脑放置在投影仪底座上,确保屏幕与反光板对齐。
在一个比较暗的房间里,打开设备上的一个视频或图片,并调整焦距以获取最佳效果。
现在,你应该能看到投影仪屏幕上放大的图像了!注意事项在制作和使用手工投影仪时,请遵循以下注意事项:1.小心安装和处理灯泡,避免电击和灼伤。
2.在使用过程中保持室内相对较暗的照明条件,以获得更好的图像效果。
投影仪太贵?用身边的小工具就能自己在家DIY一个投影仪出
来
投影仪现在已经走进了千家万户,不过我们自己能不能通过身边现有的材料自己做一个投影仪呢,当然答案是肯定的,需要的东西也很简单,一个纸盒、一个放大镜和一个手机。
放大镜的话在文具店可以轻易的买到,小K建议大家购买直径大一点的放大镜,效果会更好一些。
首先在纸盒上找好位置,像投影仪一样的位置先画一个开孔的位置出来。
用剪刀剪出一个圆孔,最好是贴合不漏光。
把放大镜固定到圆孔中,就可以设置手机了。
手机的设置也比较重要,首先要把亮度调到最大,而且画面也是要固定成反的,因为通过放大镜投到墙面上的画面是和手机画面相反的,这就是需要注意的地方,最后就是,别忘了关灯。

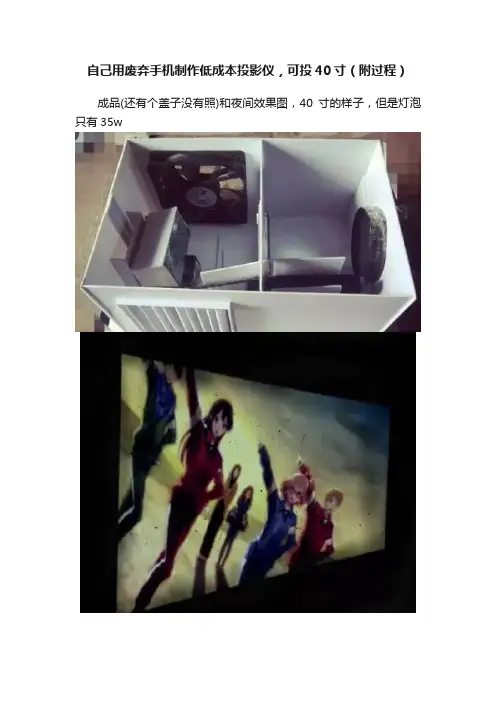

自己用废弃手机制作低成本投影仪,可投40寸(附过程)成品(还有个盖子没有照)和夜间效果图,40寸的样子,但是灯泡只有35w首先说明,这个肯定比不上人家花几百上千diy的投影仪,我这个成本就80-90块钱,不算那旧手机。
相信大家或多或少都有没有用了的丢弃在一边的手机吧。
按键或者触屏都可以,我这个适合要求不高的来diy,我也第一次做,肯定有不足的,大家就当一个参考吧。
1.首先是要把手机液晶屏的背光板取下来,反正记住,正面的排线千万不要动,不要用蛮力,建议用把指甲刀把屏幕金属狂慢慢往外面夹,要拆开到屏幕半透明。
屏幕构造一般都像下面图片这样,看了图你就知道了下面就要开始正式制作了,工具其实只要美工刀,咫尺,铅笔。
其它的只是我用到的。
材料价格一览表:4块300×400×2mm的ABS板一共56元(其实我是图方便,这个材料不耐高温且透光,我这种小型的为了方便可以用这个) 1个35w的卤素灯杯(卖灯具的有卖),3元1个卤素灯用的变压器(买灯具的地方都有),12元两块“菲涅尔透镜”,淘宝搜索就有,20元钱放大镜4个,6元另外还有一个电脑主机的风扇,没有花钱,记不得从哪里来的了变压器和灯杯菲涅尔透镜,一般是一对卖的,有两块,上面有一圈一圈的波纹,大多数都是塑料制作的,厚度2mm左右,你用手电筒照,有一个可以把光聚成长方形的就是后菲镜,没错,用到的就是后菲镜,前菲镜我没有用,因为加上了会大大降低透光率。
2.镜头,我为了省钱,直接用的放大镜,4个9mm直径的放大镜把手柄用钳子夹掉,当然你也可以用菜刀砍掉。
然后重叠起来,用比较宽的胶条把他们缠起来。
一方面是为了均光,图像就不容易变形,还有就是减小焦距。
如果你房间不是很大,但是想投影更大,那么焦距就要越短。
反正我这自制镜头只有一个字形容,渣渣。
网上有镜头卖,但是动不动就上百。
由于我这个投影只有几十寸,所以也不怎么失真,没必要买镜头3.这个东西费了一会儿时间,这个无辜的手机就是当年的诺基亚5230,可惜很久都没有碰过它了,现在它又重新证明了自己的价值呵呵。

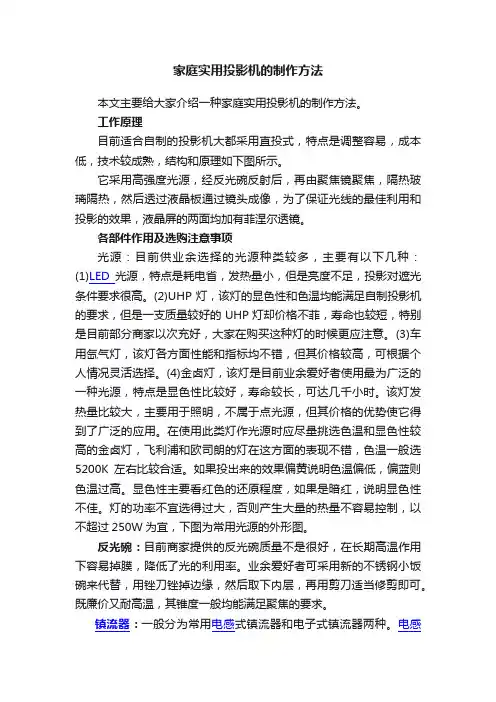

家庭实用投影机的制作方法本文主要给大家介绍一种家庭实用投影机的制作方法。
工作原理目前适合自制的投影机大都采用直投式,特点是调整容易,成本低,技术较成熟,结构和原理如下图所示。
它采用高强度光源,经反光碗反射后,再由聚焦镜聚焦,隔热玻璃隔热,然后透过液晶板通过镜头成像,为了保证光线的最佳利用和投影的效果,液晶屏的两面均加有菲涅尔透镜。
各部件作用及选购注意事项光源:目前供业余选择的光源种类较多,主要有以下几种:(1)LED光源,特点是耗电省,发热量小,但是亮度不足,投影对遮光条件要求很高。
(2)UHP灯,该灯的显色性和色温均能满足自制投影机的要求,但是一支质量较好的UHP灯却价格不菲,寿命也较短,特别是目前部分商家以次充好,大家在购买这种灯的时候更应注意。
(3)车用氙气灯,该灯各方面性能和指标均不错,但其价格较高,可根据个人情况灵活选择。
(4)金卤灯,该灯是目前业余爱好者使用最为广泛的一种光源,特点是显色性比较好,寿命较长,可达几千小时。
该灯发热量比较大,主要用于照明,不属于点光源,但其价格的优势使它得到了广泛的应用。
在使用此类灯作光源时应尽量挑选色温和显色性较高的金卤灯,飞利浦和欧司朗的灯在这方面的表现不错,色温一般选5200K左右比较合适。
如果投出来的效果偏黄说明色温偏低,偏蓝则色温过高。
显色性主要看红色的还原程度,如果是暗红,说明显色性不佳。
灯的功率不宜选得过大,否则产生大量的热量不容易控制,以不超过250W为宜,下图为常用光源的外形图。
反光碗:目前商家提供的反光碗质量不是很好,在长期高温作用下容易掉膜,降低了光的利用率。
业余爱好者可采用新的不锈钢小饭碗来代替,用锉刀锉掉边缘,然后取下内层,再用剪刀适当修剪即可。
既廉价又耐高温,其锥度一般均能满足聚焦的要求。
镇流器:一般分为常用电感式镇流器和电子式镇流器两种。
电感镇流器要使用开启式,不要使用普通照明用的金卤灯镇流器。
特点是价格较低,稳定性较高,但体积大,较笨重,在启动时有较大的噪声。
投影仪的制作方法
1、首先我们需要准备好制作的工具以及材料,主要有鞋盒、放大镜、水彩笔、尺、手工刀以及胶条。
注意没有手工刀的小伙伴也可以准备剪刀。
2、工具准备完成以后,我们需要将放大镜或者胶条在鞋盒的侧面找到中心点,并沿着周围画上圆圈。
3、第三步使用剪刀或者手工刀顺着标记好的圆圈裁剪下来。
4、第四步将准备好的放大镜使用胶条固定在才出来鞋盒里面,确保周围没有光源可以投进去以便形成良好的投影效果。
5、第五步使用鞋盖在制作一个能够用来调整焦距的拉条;亦或是使用铁丝来制作一个手机支架。
6、在家制作简易投影仪我们利用的就是放大镜的倒置呈像原理,因此我们还需要将手机屏幕设置好。
如果是苹果手机我们可以在设置的辅助功能中进行调整;安卓手机我们将手机的屏幕选择打开即可。
调整好以后,放置在制作好的手机支架中,并找出聚焦点。
7、制作完成之后,盖上盖子。
找到一面白墙,关上室内灯光,就可以开始享受我们的观影之旅了。
手机投影仪的制作方法
制作手机投影仪的方法有多种,下面是其中一种比较常见的制作方法:
材料准备:
1. 一个空的纸箱或者类似的盒子
2. 一个透明塑料或玻璃制品
3. 胶带或其他胶水
4. 手机或平板电脑
5. 一个小强光源,比如LED灯或手电筒
步骤:
1. 在纸箱上选择一个适合大小的位置,用刀具将一个矩形窗口剪开,窗口尺寸应足够放下手机或平板电脑。
2. 将透明塑料或玻璃制品剪成与纸箱窗口相同大小的矩形。
3. 使用胶带或其他胶水将透明塑料或玻璃制品固定在纸箱窗口上。
4. 打开手机或平板电脑,并将其放置在纸箱内,确保屏幕朝向透明塑料或玻璃制品。
5. 用胶带或其他胶水固定手机或平板电脑,使其保持稳定。
6. 在手机或平板电脑后方,放置一个小强光源,比如LED灯或手电筒。
7. 关闭灯光,打开手机或平板电脑上的投影或视频播放软件,并将其放置在纸箱内。
8. 调整手机或平板电脑与透明塑料或玻璃制品之间的距离,直到可以在墙壁或
其他平面上观看到清晰的投影画面。
这只是一种简单的制作方法,你可以根据自己的需求和材料可用性进行适当的调整和改进。
手工自制投影仪的方法
手工自制投影仪的方法
准备材料:透明亚历克胶片1块、瓦楞纸片若干、黏合材料若干、8寸平板电脑1台、全息投影源若干。
1、将A4的透明卡纸满满地绘出一正五边形,并如上图所示裁出并划分5份等腰三角形
2、裁掉其中一份等腰三角形折出上图这貌似金字塔的.东西,边缘衔接处可用透明胶带暂时固定后再用工业胶水固定。
3、然后加上一点点的细节....
4、准备好放映设备,之后就可以制作全息图源了
5、片格式一般是正四方形,将被投影物的四视图按上图般排列
6、将平板电脑屏幕盖在金字塔顶部,调整好角度,便可利用干涉和衍射原理投影在塑料片上形成虚拟图像
7、投影对象范围比较广泛,不一样要局限与四视图,可以用网络动画视频,效果很不错!
投影仪使用规则
投影仪是较精密的电化教学设备,为了保证设备的正常使用,延长其寿命,保证其财产安全,特对使用规定如下:
1.各班应确定一名电教学习委员,经电教部门培训后备案,今后投影仪使用过程中涉及的问题,均可由电教学习委员反映到电教部门,以求解决。
2.各班领用投影仪时,须班主任和电教学习委两人签名,以明确其责任。
3.投影仪(包括机箱、幕布)领回后,各班要对学生进行爱护学校财产的教育,日常使用中的准备和收藏均由电教学习委员进行其他学生不得随意摆弄。
4.对日常使用中遇到的故障,由电教学习委员反映到电教部门,经电教部门鉴定后再行解决,对不按操作规程使用,随便丢放,学生任意玩弄以致损坏的,将依照情节给予一定处罚,屡次损坏经教育无
效者,将予以收回。
纸杯投影仪操作方法纸杯投影仪是一种简单易懂的DIY投影仪制作方法,它能够将智能手机或电脑上的图像投射到平面上。
以下是纸杯投影仪的操作方法:准备材料:1. 一个大纸杯2. 一张透明塑料薄膜或保鲜膜3. 一台智能手机或电脑4. 透明胶带5. 一把剪刀制作步骤:1. 首先将纸杯放在桌子上,确保它稳定且直立。
你可以使用透明胶带将杯子的底部固定在桌子上,以防止它摇晃。
2. 将透明塑料薄膜或保鲜膜剪成一个与纸杯口径相同的圆形。
确保膜片整洁光滑并且没有皱褶。
3. 将剪好的膜片放在纸杯的开口处,然后用透明胶带将它固定在杯壁上。
确保膜片紧贴纸杯的边缘,没有空隙。
4. 打开智能手机或电脑上的投影仪功能。
在设置中,找到“显示”或“投影”选项,并将其调整为投射屏幕。
5. 将智能手机或电脑放置在纸杯的背后,确保投影屏幕正对纸杯薄膜的中心。
你可以使用一个小支架或书籍将设备稳定起来。
6. 关闭灯光并调暗房间的环境光。
这样可以提高投影的亮度和清晰度。
7. 调整智能手机或电脑屏幕上的亮度和对比度设置,以获得最佳的投影效果。
8. 测试投影效果。
在智能手机或电脑上选择你想要投射的图像或视频,然后观察纸杯投影仪上的投影效果。
如果投影比较暗淡,你可以调整设备和纸杯的位置,或者尝试更换更亮的投影源。
9. 调整投影尺寸和清晰度。
将智能手机或电脑与纸杯之间的距离调整为获得所需的投影尺寸。
你也可以轻微地调整纸杯中膜片的紧固度,以改变投影的清晰度。
10. 安排投影环境。
根据需要放置一个合适的屏幕或墙壁来接收投影,确保投影平面光滑且没有反光。
纸杯投影仪的操作方法非常简单,适用于家庭、学校或办公室等简易投影环境。
这种DIY投影仪虽然投影亮度和清晰度可能不如专业投影仪,但它成本低廉且方便携带,适合临时或小范围使用。
希望以上的操作方法能够帮助你轻松制作和使用纸杯投影仪。
手机自制投影仪教程
手机自制投影仪教程:
材料:
1. 空盒子(建议使用硬质盒子,如纸盒子或塑料盒子)
2. 放大镜
3. 手机
4. 刀具
5. 尺子
6. 胶带或胶水
步骤:
1. 用刀具将盒子的一个侧面切掉,以便将手机放入盒子;
2. 将手机放入盒子中,确保屏幕位于剪口处,然后用胶带或胶水固定手机;
3. 在盒子的另一个侧面上方切一个小洞,正好能容纳放大镜的镜头;
4. 将放大镜的镜头插入盒子的小洞中,确保镜头正好对准手机屏幕;
5. 将放大镜的支架固定在盒子上,确保放大镜牢固地固定在盒子上;
6. 使用尺子和刀具,在盒子底部正中央切出一个小窗口,用于放射投影;
7. 使用胶带或胶水固定窗口的边缘,以防止盒子结构松动;
8. 在一个适当的地方放置投影仪,然后将手机屏幕朝上放置在投影仪上;
9. 使用手机上的投影功能,打开所需的内容,然后调整放大镜,
使投影内容清晰可见。
使用注意事项:
1. 确保手机屏幕的亮度调到最高,以获得最佳投影效果;
2. 在使用投影仪时,避免周围光线过强,以免影响投影效果;
3. 当使用投影仪时,最好将手机充电,以免电量不足;
4. 在投影过程中,不要过度晃动手机,以免影响投影内容清晰度;
5. 使用后,将手机从盒子中取出并清理盒子,以保持投影仪的良好状态。
这个自制投影仪简单易制作,成本较低,适合在家庭、办公室或小型活动中使用。
请根据自己的实际需要和材料来进行制作,并注意使用安全。
祝你成功制作出一台属于自己的手机投影仪!。
家庭实用投影机的制作方法
本文主要给大家介绍一种家庭实用投影机的制作方法。
工作原理
目前适合自制的投影机大都采用直投式,特点是调整容易,成本低,技术较成熟,结构和原理如下图所示。
它采用高强度光源,经反光碗反射后,再由聚焦镜聚焦,隔热玻璃隔热,然后透过液晶板通过镜头成像,为了保证光线的最佳利用和投影的效果,液晶屏的两面均加有菲涅尔透镜。
各部件作用及选购注意事项
光源:目前供业余选择的光源种类较多,主要有以下几种:(1)LED光源,特点是耗电省,发热量小,但是亮度不足,投影对遮光条件要求很高。
(2)UHP 灯,该灯的显色性和色温均能满足自制投影机的要求,但是一支质量较好的 UH P灯却价格不菲,寿命也较短,特别是目前部分商家以次充好,大家在购买这种灯的时候更应注意。
(3)车用氙气灯,该灯各方面性能和指标均不错,但其价
格较高,可根据个人情况灵活选择。
(4)金卤灯,该灯是目前业余爱好者使用最为广泛的一种光源,特点是显色性比较好,寿命较长,可达几千小时。
该灯发热量比较大,主要用于照明,不属于点光源,但其价格的优势使它得到了广泛的应用。
在使用此类灯作光源时应尽量挑选色温和显色性较高的金卤灯,飞利浦和欧司朗的灯在这方面的表现不错,色温一般选5200K左右比较合适。
如果投出来的效果偏黄说明色温偏低,偏蓝则色温过高。
显色性主要看红色的还原程度,如果是暗红,说明显色性不佳。
灯的功率不宜选得过大,否则产生大量的热量不容易控制,以不超过250W为宜,下图为常用光源的外形图。
反光碗:目前商家提供的反光碗质量不是很好,在长期高温作用下容易掉膜,降低了光的利用率。
业余爱好者可采用新的不锈钢小饭碗来代替,用锉刀锉掉边缘,然后取下内层,再用剪刀适当修剪即可。
既廉价又耐高温,其锥度一般均能满足聚焦的要求。
镇流器:一般分为常用电感式镇流器和电子式镇流器两种。
电感镇流器要使用开启式,不要使用普通照明用的金卤灯镇流器。
特点是价格较低,稳定性较高,但体积大,较笨重,在启动时有较大的噪声。
电子镇流器体积小,重量轻,无噪声,是目前自制投影机的主流,但价格稍高,技术不是很成熟,随着产品的性能提高,将逐步取代电感式镇流器,常见的产品外形见图3。
聚焦镜:其作用是将杂散的强光聚焦为能涵盖液晶屏的光斑,以大幅度提高投影影像的亮度。
焦距的大小可根据屏的尺寸配套选择。
隔热玻璃:主要用来防止红外线灼伤液晶屏,要选用透光性较好的那种。
业余条件下也可选用微波炉或消毒柜的门玻璃,要求要有较高的透光率,如果散热设计合理,则完全可以不用。
液晶屏:液晶屏为投影机中价格最高的部件,主要由液晶片和驱动板构成,也可用二手液晶显示器的屏来代替,但要另配驱动板,目前各种驱动板比较多,一般均能满足制作投影机的要求。
主要有单VGA、3合1、4合1等几种。
所谓4合1,是指除了接电脑的 VGA接口外,还提供S-Video、AV、TV等接口。
选用液晶屏的时候,要选择信誉比较好的商家,不要片面追求高的分辨率,一般分辨率800×600 能满足看DVD电影和上网的要求。
对于一些要求较高的玩家,也可以采用分辨率为1024×768的液晶屏,但要注意屏的尺寸不能过大,因为屏的尺寸直接决定自制投影机机箱的体积。
菲涅尔镜片:又称菲镜、罗纹镜,聚乙烯材料制造,由两片组成。
镜片表面刻录了一圈圈由小到大的等距同心圆,剖面呈锯齿状。
主要参数有光通量、同心度、均匀性、焦距等。
一般根据液晶屏的尺寸配套使用,屏的两面各一块,其作用是把各个不同方向的光线平行射向液晶屏,改善光的利用率和均匀性。
屏前的一块菲镜兼有投影画面几何校正的作用,即梯形校正,用来满足不同投影角度的要求。
投影镜头:一般采用三片变焦的标准镜头,其参数主要有光圈f值和焦距F 值。
焦距决定了投影机的尺寸和投影机与屏幕的距离,焦距越短,投影机与屏幕的距离就越近,反之就越远。
如果要想在短距离内投射较大画面则需要选择短焦镜头,否则要选用长焦镜头。
一般自制投影机液晶屏的大小也是决定焦距的一个因素,大都采用标准镜头。
机箱的选择与自制:业余爱好者自制机箱的难度较大,外观也不够精制,推荐的方法是采用成品电脑机箱改制。
目前市场各种规格的电脑机箱比较齐全,选择机箱时主要是考虑机箱的平面高度要大于屏的高度,再根据机箱的长度决定是采用直投式还是反射式。
较好的方法是先在桌面上摆好套件的实物,再决定机箱的尺寸。
散热系统:主要由两个散热风扇和延时电路组成,一个风扇用于抽出灯室的高温,另一个风扇用来吹走液晶屏表面的温度。
灯室的抽风扇最好采用滚珠型耐高温风扇,屏扇则可采用普通的电脑机箱的电源风扇。
风道可根据机箱灵活设计,延时电路是保证投影机断电后使风扇继续维持5分钟左右的运行时间,使机箱充分的散热,防止余热烤坏机件和液晶屏。
下图是自已制作的延时电路,供大家制作时参考。
部件安装方法
灯室:灯室的主要作用是固定反光碗、光源和聚焦镜,而且要保证三者的中心在一条轴线上。
设计时要兼顾抽风扇便于抽风散热,并尽量想办法减少漏光,以免光线透过机箱散热孔影响观看效果。
材料可以就地取材,如装潢用的10cm ×10cm的管形铝材、方形不锈钢饭盒等,都是制作灯室的好材料。
先用圆规画好反光碗和聚焦镜的安装孔,再用小电钻沿圆周打孔,孔打好后用小斜口钳剪下不需要的部分,再用半圆锉刀修整,最后把光源固定在反光碗和聚焦镜中间,
光源的中心要对准轴线,并尽量靠近反光碗,以取得较好的聚焦效果。
如果要用隔热玻璃,可以用支架固定在灯室的外面即聚焦镜的正前方。
屏的安装方法:先是做好屏框,屏框的作用是固定液晶屏和前后两片菲镜,屏框可用环氧树脂板做(即敷铜板的基板,电工材料商店有售),也可以用其他不易变形的板材(如五夹板)。
屏框材料如果为半透明,则应在正反面涂上一层黑油漆。
下料时要注意屏框的尺寸,内框的尺寸刚好为液晶屏的显示面积。
外框要保证屏框将灯室的光线完全隔离,只让灯室的光线透过液晶屏,否则漏光通过镜头会反映在幕上,影响观看效果。
安装时还要保证液晶屏的中心与灯室在同一条轴线上,并打好固定菲镜的安装孔,然后再在屏框的四周贴上装修用的双面泡沫胶带,小心将去掉背光板和保护膜的液晶屏粘上即可。
贴屏时注意上下左右要反装,否则投出来的影像是反的。
如果驱动板有图像反转功能则该步可以忽略。
最后安装菲镜,将后菲镜螺纹面向液晶屏,四角用长螺杆固定在屏框上,距屏1cm左右即可。
再在液晶片的前方将前菲镜安装在长螺杆上,同样菲镜螺纹向内,距屏1cm左右,前菲镜为活动式,以便于作梯形校正。
镜头的安装:采用制作灯室的方法在机箱前方开好镜头安装孔,也要保证镜头中心在同一条轴线上。
其他部件的安装:在机箱的空余位置安装镇流器、延时保护电路、低压供电电源和驱动板,尽量远离热源,特别要注意驱动板的安装位置要便于信号线与液晶屏连接,一般屏线较短,也很脆弱,安装时要特别小心!最好的方法是将VGA、AV、S端子等接口用延长线引至机箱侧面,VGA接口可取自旧显卡或购买成品。
抽热风扇安装在灯室的正上方或灯室的侧面,要保证通风条件良好,屏扇保证冷风能同时吹向屏的两面。
总装和调试:连接好所有的线路并固定好灯室,然后在灯室与镜头之间安装好液晶屏组件,安装定位的距离注意两个方面:一是保证聚焦的光斑刚好能覆盖整个液晶屏的显示区,光斑过小,则投出来的影像有暗角,过大影响成像的亮度;二是液晶屏组件与镜头的距离,一般取镜头焦距的尺寸,再配合调焦镜头适当进行调整。
如果投出的影像亮度不均匀,则要调整聚焦镜与光源的距离。
结构安装图见下图。
安装和调试过程中的注意事项
(1)不要用手触及光学部件,有灰尘只能用无尘的软毛刷或高压气体去尘。
(2)液晶屏为整个部件中最为脆弱和贵重的部分,其他相关部件没安装好之前不要轻易把液晶屏装上。
屏线也很细,很多爱好者因急躁将屏线弄断造成整个液晶屏报废。
(3)安装时要保证所有的光学部件都处在同一条贯穿轴线上,且各光学部件应与轴线垂直。
(4)根据灯室和液晶屏的位置装好散热风扇,同时做好防尘和漏光处理,这是保证投影机长时间稳定工作的重要条件。
(5)制作完成后要在使用的过程中不断地去发现问题并作适当的处理,这样才能提高自己的动手能力,使自制的投影机达到最佳效果。
下图为自己制作的投影机效果图,供大家制作时参考。
液晶屏为3.5英寸,光源为150W双端金卤灯,投影尺寸为100英寸,其中两张为白天效果图。
