ZL50G装载机主要结构特点和采用的先进技术Main specifications and characters of ZL50G loader1、采用中央铰接式车架，转弯半径小，机动灵活，侧向稳定性好，便于在狭窄场地作业。
Central articulatedframe, small turning radius, mobile and flexible,lateral stability, ease of operation in the narrowspace.2、人性化设计，视野宽阔，驾驶舒适。
Easy-to-read gaugesdisplay and ergonomically designed controls makethe driving convenient and comfortable3、采用了气顶油钳盘式四轮制动系统保证行车安全，制动平稳，安全可靠；驻车采用钳盘式制动Air over hydraulic disc brake on 4 wheels system and expire brake is used in brake system, which has large brake force and makes stable brake and high safety4、采用潍柴斯太尔柴油机，动力强劲，扭矩储备达，低耗油，低噪音，性能可靠；标配双级空气滤清器，适合于粉尘较多的作业场所。
Weichai Styer turbo-charged diesel engine is high power and torque, low fuel consumption and noise ,high reliability .Double-stage air filter is standard equipment for dusty fields.5、采用全液压转向，动力换档变速，工作装置液压操纵，整机操作轻便灵活，动作平稳可靠。

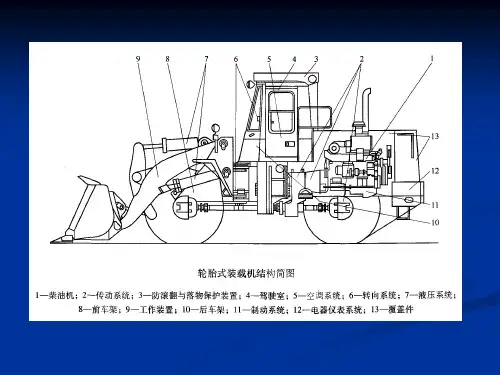

图1为我国目前最具代表性的第二代ZL50型轮式装载机的总体结构图。
它主要由柴油机系统1、传统系统2、防滚翻及落物保护装置3、驾驶室4、空调系统5、转向系统6、液压系统7、车架8、工作装置9、制动系统10、电气仪表系统11、复盖件12、操纵系统13等13个部分及系统组成。
空调系统及防滚翻与落物保护装置是第一代没有的，是第二产品新增加的，主要是增加安全舒适性。
其它部件如转向系统、制动系统、驾驶室、工作装置、车架等也有重大变化，在第一代的基础上采用了十多项先进技术及选进结构。
因此，第二代与第一代相比在可靠性、安全舒适性、作业效率等都有相当大的提高，同时外观造型也美观得多。
传动系统图2所示，为我国当前典型的轮式装载机的传动系统。
该系统由变速器（也叫变矩器变速箱总成）3、驱动桥8、传动轴5等组成。
（1）变速器变速器2由液力变矩器3及变速箱4两部分组成。
图示变矩器的一端与柴油机1、另一端与变速箱4直接相连这样结构紧凑、连接可靠，是目前国内外轮式装载机用得最多、最普遍的一种连接方式。
其它还有变速器为一整体与柴油机分置，或变矩器与柴油机直接相连而与变速箱分置，之间用传动轴连接。
目前山工的ZL50D型、常林的ZLM50E型就是变矩器包括分动箱直接与柴油机相连，与变速箱分置，用传动轴相连的结构型式。
图3有柳工ZL50C型变速器结构图。
该变速器为双涡轮液力变矩器加行星式动力换挡变速箱组成。
该变速箱有一个前进、一个后退两个行星排，加上一个直接挡（II挡），共两前进、一后退三个挡。
结构简单、挡位少，完全实现了单杆操纵。
变矩器有两个涡轮，二涡轮直接传给变速箱输入轴（齿轮），为各挡轻载变速状态。
一涡轮是通过超越离合器才传给变速箱输入轴，当各相应挡扭矩加大，速度降低到超越离合器结合时，两个涡轮同时参加工作，为相应挡的低速大扭矩状态，这一切都是由超越离合器通过速度的高低自动实现的。
实际上该变速器有4个前进挡，2个后退挡，因每个挡都有一个高低速自动换挡。
ZL50G装载机主要配置参数表
参数解释
- 发动机型号: 表示装载机所采用的发动机型号。
- 发动机额定功率: 表示装载机发动机的额定功率。
- 额定制动输功率: 表示装载机的制动系统所能输出的功率。
- 最大行驶速度: 表示装载机的最大行驶速度。
- 最大牵引力: 表示装载机的最大牵引力。
- 制动距离 (满载，由满速制动到静止): 表示装载机在满载状态
下由满速制动到静止所需要的距离。
- 最大爬坡能力: 表示装载机能够爬升的最大斜度。
- 整机高度: 表示装载机的整机高度。
- 整机宽度: 表示装载机的整机宽度。
- 最小离地间隙: 表示装载机离地面的最小高度。
- 轮胎规格: 表示装载机所使用的轮胎规格。
- 货斗容量: 表示装载机货斗的容量。
- 货斗最大翻卸高度: 表示装载机货斗能够达到的最大翻卸高度。
以上是ZL50G装载机的主要配置参数表。
这些参数可以帮助
用户了解装载机的性能指标和技术参数，为用户选择和使用提供依据。
Zl50G装载机技术参数main performance parameters of ZL50G loaderZL50G装载机主要结构特点和采用的先进技术Main specifications and characters of ZL50G loader1、采用中央铰接式车架，转弯半径小，机动灵活，侧向稳定性好，便于在狭窄场地作业。
Central articulatedframe, small turning radius, mobile and flexible,lateral stability, ease of operation in the narrowspace.2、人性化设计，视野宽阔，驾驶舒适。
Easy-to-read gaugesdisplay and ergonomically designed controls makethe driving convenient and comfortable3、采用了气顶油钳盘式四轮制动系统保证行车安全，制动平稳，安全可靠；驻车采用钳盘式制动Air overhydraulic disc brake on 4 wheels system and expirebrake is used in brake system, which has large brakeforce and makes stable brake and high safety4、采用潍柴斯太尔柴油机，动力强劲，扭矩储备达，低耗油，低噪音，性能可靠；标配双级空气滤清器，适合于粉尘较多的作业场所。
Weichai Styer turbo-chargeddiesel engine is high power and torque, low fuelconsumption and noise ,high reliability .Double-stage air filter is standard equipment for dusty fields.5、采用全液压转向，动力换档变速，工作装置液压操纵，整机操作轻便灵活，动作平稳可靠。
柳工装载机性能参数表机器所有额定操作举升能力均是基于机器在坚固的水平支撑面上工作得出的。
若机器的作业环境条件与上述基准条件不同（例如在松软或不平坦的地面或斜坡上作业），则操作员应对这些条件加以考虑。
一、主要尺寸和性能. 铲斗容量: (根据物料选择铲斗). 额定载荷:. 动臂举升时间:. 动臂下降时间:. 铲斗前倾时间:. 铲斗上翻角(铲斗最高时):. 铲斗下翻角(铲斗最高时):. 铲斗后倾角(运输时):. 最大卸载距离（最大卸载高度时）:. 最大卸载高度:. 挖掘深度:. 轴距:. 轮距: (前轮):(后轮):. 最小离地间隙:. 车轮外侧最小转弯半径:. 铲斗外侧最小转弯半径:. 爬坡度:. 行驶速度: 前进后退) 一档(): ～～) 二档(): ～. 最大牵引力:. 掘起力：. 倾翻载荷（全转向）：. 外形尺寸 ) 长():) 宽():) 高():铲斗在最低位置时:铲斗在最高位置时:. 操作重量.最大挖掘深度(斗倾): (平地时：)二、发动机. 型号: 潍坊斯太尔. 型式: 缸直列水冷冲程直喷式增压柴油机 . 缸数缸径×行程: ×. 额定功率: () . 最高转速:. 空车最低稳定转速: ±. 最大扭矩:. 额定功率时最低燃油消耗率: （潍柴）.起动方式: 电起动三、变矩器. 变矩系数:. 型式: 双涡轮. 变速泵：) 型号:) 流量:四、变速箱. 型式: 行星式，全液压动力换挡. 挡位: 前二后一五、驱动桥. 主传动型式: 螺旋锥齿轮一级减速. 减速比:. 后桥摆动角:六、轮边减速器. 型式: 行星式，可单独拆卸. 减速比:七、转向装置. 型式: 铰接车架. 车架转动角度:. 液压转向型式: 全液压流量放大. 调定压力:. 转向油泵:) 型式: 齿轮泵) 型号:) 流量:. 转向油缸) 型式: 双作用往复式) 数量内径×行程: ×八、制动型式. 行车制动: 单管路气顶油四轮盘式制动) 最大油压:) 空气压力: ～. 停车制动: 手动气控式闸瓦制动器. 紧急制动：与停车制动联动，并由气压控制九、轮胎前后. 规格：. 充气压力：前桥，后桥十、液压系统. 工作液压油泵:) 型式: (双向补偿)齿轮泵) 型号:) 流量: 空载: ,有载: ,. 控制阀:) 型式：双联阀杆式) 型号：) 额定压力:. 动臂油缸:) 型式: 双作用往复式) 数量内径×行程: ×. 转斗油缸:) 型式: 双作用往复式) 数量内径×行程: ×十一、容量数据. 燃油箱:. 变矩器变速箱系统:. 驱动桥主传动减速器:前桥后桥. 制动装置:. 工作液压系统:. 冷却系统:。
ZL50G装载机主要特性参数表
以上是ZL50G装载机的主要特性参数表。
ZL50G装载机是一种中型装载机，具有较大的额定载重量和斗容量，适用于土石方工程、市政工程、矿山等多种场合。
该装载机采用国Ⅲ排放标准的发动机，功率为162 kW，能够提供强大的动力，保证良好的工作效率。
ZL50G装载机具有较高的最大行驶速度和转弯半径，可快速移动并灵活转弯。
其接地间隙和接近角、离去角的优异设计，使其能够适应各种地形和复杂工况。
液压系统工作压力为16 MPa，保证了装载机在工作时提供稳定的液压力。
底盘采用压开式箱形结构，具有高刚性和高强度，能够适应恶劣的工况环境。
操纵室宽敞，观察视野好，操作舒适，为操作人员提供良好的工作环境。
ZL50G装载机的应用范围广泛，适用于土石方工程、市政工程、矿山等多种场合。
总之，ZL50G装载机凭借其多项优异的特性参数，在工程施工领域有着广泛的应用和需求。
图1为我国目前最具代表性的第二代ZL50型轮式装载机的总体结构图。
它主要由柴油机系统1、传统系统2、防滚翻及落物保护装置3、驾驶室4、空调系统5、转向系统6、液压系统7、车架8、工作装置9、制动系统10、电气仪表系统11、复盖件12、操纵系统13等13个部分及系统组成。
空调系统及防滚翻与落物保护装置是第一代没有的，是第二产品新增加的，主要是增加安全舒适性。
其它部件如转向系统、制动系统、驾驶室、工作装置、车架等也有重大变化，在第一代的基础上采用了十多项先进技术及选进结构。
因此，第二代与第一代相比在可靠性、安全舒适性、作业效率等都有相当大的提高，同时外观造型也美观得多。
传动系统图2所示，为我国当前典型的轮式装载机的传动系统。
该系统由变速器（也叫变矩器变速箱总成）3、驱动桥8、传动轴5等组成。
（1）变速器变速器2由液力变矩器3及变速箱4两部分组成。
图示变矩器的一端与柴油机1、另一端与变速箱4直接相连这样结构紧凑、连接可靠，是目前国内外轮式装载机用得最多、最普遍的一种连接方式。
其它还有变速器为一整体与柴油机分置，或变矩器与柴油机直接相连而与变速箱分置，之间用传动轴连接。
目前山工的ZL50D型、常林的ZLM50E型就是变矩器包括分动箱直接与柴油机相连，与变速箱分置，用传动轴相连的结构型式。
图3有柳工ZL50C型变速器结构图。
该变速器为双涡轮液力变矩器加行星式动力换挡变速箱组成。
该变速箱有一个前进、一个后退两个行星排，加上一个直接挡（II挡），共两前进、一后退三个挡。
结构简单、挡位少，完全实现了单杆操纵。
变矩器有两个涡轮，二涡轮直接传给变速箱输入轴（齿轮），为各挡轻载变速状态。
一涡轮是通过超越离合器才传给变速箱输入轴，当各相应挡扭矩加大，速度降低到超越离合器结合时，两个涡轮同时参加工作，为相应挡的低速大扭矩状态，这一切都是由超越离合器通过速度的高低自动实现的。
实际上该变速器有4个前进挡，2个后退挡，因每个挡都有一个高低速自动换挡。
ZL50G装载机主要设计参数表1. 基本参数- 型号：ZL50G- 总重量：16,500 kg- 装载量：5,000 kg- 斗容量：2.7 m³- 驾驶室类型：封闭式驾驶室2. 引擎参数- 引擎型号：Weichai WD10G220E23- 额定功率：162 kW- 最大扭矩：860 Nm- 缸数：6- 排量：9.726 L- 过滤器类型：湿式、空气过滤器3. 变速箱参数- 变速箱类型：液力变矩器+换挡箱- 变速档位：4前2后- 最高速度：38 km/h- 工作液容量：20 L4. 驱动与制动系统参数- 驱动方式：四轮驱动- 制动方式：液压踏板制动- 制动液容量：3.5 L- 制动距离（满载）：≤ 8 m - 刹车盘直径：420 mm5. 转向与悬挂系统参数- 转向方式：液压转向- 转向角度：± 35°- 轴距：3,400 mm- 悬挂形式：四轮独立悬挂6. 外形参数- 总长度：7,650 mm- 总宽度：2,800 mm- 总高度：3,480 mm- 接地间隙：400 mm- 接触角：30°7. 操纵参数- 最大转向力矩：9600 Nm- 最大斗杆提升力矩：160.5 kN - 最大刨龙倾矩：290 kN·m- 倾斗倾角：30°- 斗杆倾角：7°8. 燃油与液体容量- 燃油容量：220 L- 液压油容量：160 L- 冷却液容量：24 L9. 轮胎与轮距- 轮胎规格：23.5-25, 16PR- 轮距：2,220 mm10. 其他参数- 最小转弯半径：6,600 mm- 顶升高度：3,440 mm- 铲斗卸载高度：3,170 mm- 最大刨龙深度：130 mm以上是ZL50G装载机的主要设计参数表，仅供参考。
如需更详细的信息，请参阅相关技术手册或与生产厂家联系。

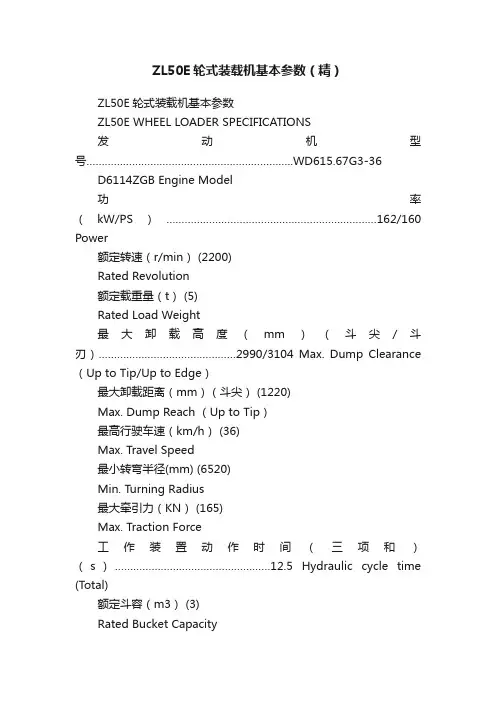

ZL50E轮式装载机基本参数（精）ZL50E轮式装载机基本参数ZL50E WHEEL LOADER SPECIFICATIONS发动机型号…………………………………………………………..WD615.67G3-36 D6114ZGB Engine Model功率（kW/PS）……………………………………………………………162/160 Power额定转速（r/min） (2200)Rated Revolution额定载重量（t） (5)Rated Load Weight最大卸载高度（mm）（斗尖/斗刃）………………………………………2990/3104 Max. Dump Clearance （Up to Tip/Up to Edge）最大卸载距离（mm）（斗尖） (1220)Max. Dump Reach （Up to Tip）最高行驶车速（km/h） (36)Max. Travel Speed最小转弯半径(mm) (6520)Min. Turning Radius最大牵引力（KN） (165)Max. Traction Force工作装置动作时间（三项和）（s）……………………………………………12.5 Hydraulic cycle time (Total)额定斗容（m3） (3)Rated Bucket Capacity掘起力（kN） (180)Breakout Force总长度（mm） (8250)Overall Length总宽度（mm） (3000)Overall Width总高度（mm） (3520)Overall Height操作重量（t）………………………………………………………………. 16.2 Operating Weight特点Features:发动机本机采用斯太尔WD615.67G3-36发动机，或可选配上柴D6114，动力强劲Optional Engine Steyr diesel engine WD615.67G3-36, and Shanghaidiesel engine D6114.变速系吸收了卡特技术的双涡轮液力变矩器，动力换档变速箱，结构紧凑，高效、可靠，操纵方便；主要轴承采用进口件；Power Train Twin turbine torque converter, manufactured by Cheng Gong and employing CAT technology, and power shift transmission which features compact structure, highefficiency, reliable performance, and operational ease. Thekey bearings are imported.驱动桥采用技术成熟的、性能优良的成工50桥，承载能力大，可靠性高；关键密封件采用进口产品；Axles Heavy duty and reliable axles designed with advanced Cheng Gong Series 50 axle technology. Key seals are imported.液压系统全液压转向系统，操纵轻便灵活，性能可靠。
