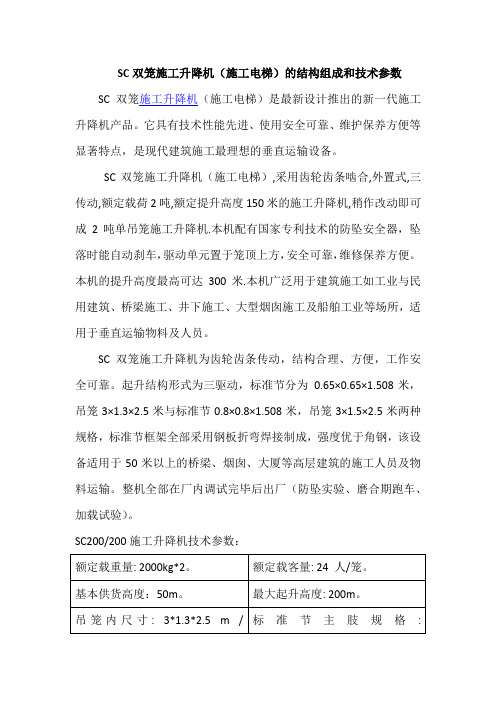

SC双笼施工升降机（施工电梯）的结构组成和技术参数SC双笼施工升降机（施工电梯）是最新设计推出的新一代施工升降机产品。

它具有技术性能先进、使用安全可靠、维护保养方便等显著特点，是现代建筑施工最理想的垂直运输设备。

SC双笼施工升降机（施工电梯）,采用齿轮齿条啮合,外置式,三传动,额定载荷2吨,额定提升高度150米的施工升降机,稍作改动即可成2吨单吊笼施工升降机.本机配有国家专利技术的防坠安全器，坠落时能自动刹车，驱动单元置于笼顶上方，安全可靠，维修保养方便。

本机的提升高度最高可达300米.本机广泛用于建筑施工如工业与民用建筑、桥梁施工、井下施工、大型烟囱施工及船舶工业等场所，适用于垂直运输物料及人员。

SC双笼施工升降机为齿轮齿条传动，结构合理、方便，工作安全可靠。

起升结构形式为三驱动，标准节分为0.65×0.65×1.508米，吊笼3×1.3×2.5米与标准节0.8×0.8×1.508米，吊笼3×1.5×2.5米两种规格，标准节框架全部采用钢板折弯焊接制成，强度优于角钢，该设备适用于50米以上的桥梁、烟囱、大厦等高层建筑的施工人员及物料运输。

整机全部在厂内调试完毕后出厂（防坠实验、磨合期跑车、加载试验）。

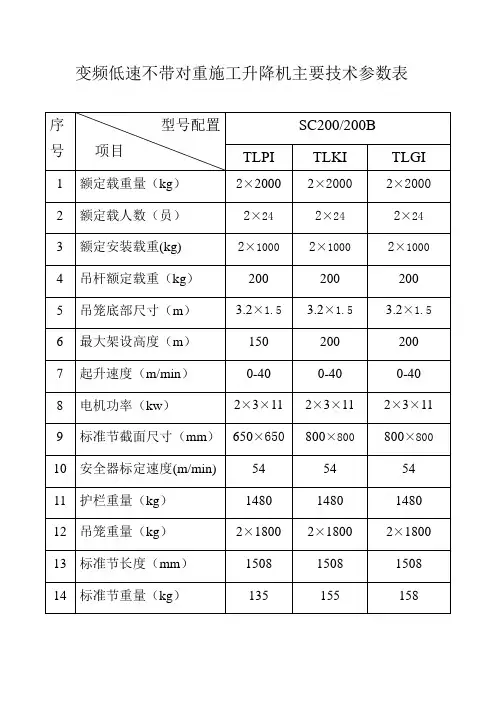

SC200/200施工升降机技术参数：。

目录一、概述————————————————————————————1二、性能参数表————————————————————————2三、构造原理简介————————————————————————3四、升降机的安装————————————————————————11五、使用前检查项目———————————————————————16六、升降机的操作————————————————————————16七、升降机的润滑————————————————————————18八、保养和维修—————————————————————————19九、调整及磨损极限———————————————————————25十、吊笼坠落试验————————————————————————28十一、安全器的复位————————————————————————28十二、电气系统——————————————————————————30十三、电气及机械常见故障与分析——————————————————32十四、主要易损件明细表——————————————————————33十五、主要外购件明细表——————————————————————33十六、基础图———————————————————————————34十七、配套表———————————————————————————36四川科宇机械成套设备有限公司是专门从事研发、生产制造施工升降机、简易升降机等建筑机械设备，客货梯的安装维修的厂家。

公司地处成都蛟龙工业港，占地面积5000平方米，厂房面积3000多平方米。

注册资金800多万元，拥有机加工、焊接、表面处理等配套的生产设备和先进的检测设备。

公司拥有一支高素质、精干的专业技术职工队伍，其中中级职称以上的工程技术人员和管理人员占职工总数的20%以上。

在产品研发方面，通过市场的调研，结合自身的优势，把施工升降机定为公司的主导产品。

施工升降机是一种可分层输送各种建筑材料和施工人员的客货两用电梯，因施工升降机的导轨井架附着于建筑物的外侧，又称外用电梯。

它能随着建筑施工高度相应接高而不用缆风绳拉结，是高层建筑施工中比较理想的垂直运输机械。

1 施工升降机的类型及其技术性能1.1 施工升降机的分类1.1 施工升降机的型号1.2 施工升降机的技术性能2 施工升降机的结构简述施工升降机由钢结构、传动系统、电气系统及安全控制系统等组成。

2.1 钢结构钢结构主要由吊笼、外笼、标准节、对重、附墙架等组成。

1）吊笼：吊笼是升降机的核心部件，为焊接钢结构体，周围有钢丝防护网，前后分别安装单、双开吊笼门，顶上安装护身拉杆。

吊笼的立柱上有传动机构和限速器底板安装孔，导向滑轮组也安装在立柱上。

2）外笼：外笼主要由底盘、防护围杆及一节基础标准节等组成。

外笼入口处有外笼门并装有自动开门机构，当吊笼上升时，外笼自动关闭。

吊笼着地时，外笼门能自动打开。

底盘装有缓冲弹簧，以保证吊笼着地时能柔性接触。

3）标准节：标准节由无缝钢管和角钢等焊接而成。

标准节上安装齿条，多节标准节用螺栓相接组成导轨架，通过附墙架和建筑物固定，作为吊笼上下运转的导轨。

4）对重：对重用以平衡吊笼的自重，从而提高电动机功率利用率和吊笼载重，并可改善结构受力情况。

对重由钢丝绳通过导轨架顶部的天轮与吊笼上下运转的导轨。

5）附墙架：附墙架用来使导轨架与建筑物附着连接，以保证导轨架的稳定性。

2.2 传动系统传动系统由电动机、联轴器、减速器和安装在减速器输出轴上的齿轮等组成，采用双电机驱动，使齿轮齿条受力均匀。

传动系统安装在吊笼内，通过齿轮与导轨架上的齿条相啮合，使吊笼上、下运行。

2.3 电气设备每个吊笼有一套电气设备，包括电源箱、电控箱、操纵盒等，可在吊笼内用手柄或按钮操纵吊笼升降运行，在任何位置均可随时停车。

在上、下终端站，可由上、下终点限位开关控制自动停车。

为达到高速、平稳、还有采用变频调速和采用液压泵和液压马达等先进技术式升降速度可从0～100m/min的无级变速，并可平稳启动和制动。

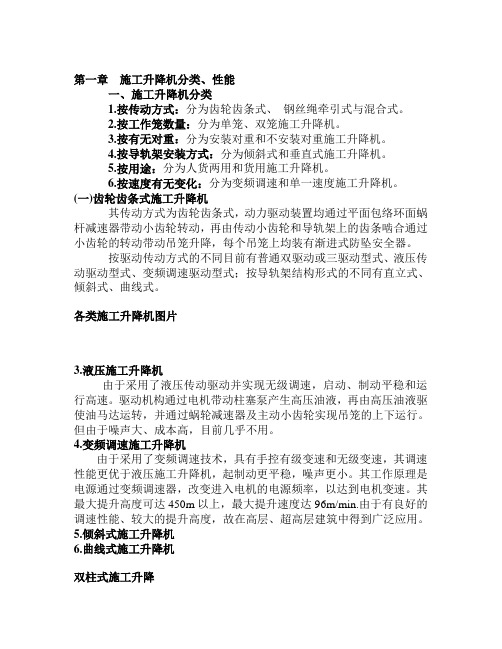

第一章施工升降机分类、性能一、施工升降机分类1.按传动方式：分为齿轮齿条式、钢丝绳牵引式与混合式。

2.按工作笼数量：分为单笼、双笼施工升降机。

3.按有无对重：分为安装对重和不安装对重施工升降机。

4.按导轨架安装方式：分为倾斜式和垂直式施工升降机。

5.按用途：分为人货两用和货用施工升降机。

6.按速度有无变化：分为变频调速和单一速度施工升降机。

(一)齿轮齿条式施工升降机其传动方式为齿轮齿条式，动力驱动装置均通过平面包络环面蜗杆减速器带动小齿轮转动，再由传动小齿轮和导轨架上的齿条啮合通过小齿轮的转动带动吊笼升降，每个吊笼上均装有渐进式防坠安全器。

按驱动传动方式的不同目前有普通双驱动或三驱动型式、液压传动驱动型式、变频调速驱动型式；按导轨架结构形式的不同有直立式、倾斜式、曲线式。

各类施工升降机图片3.液压施工升降机由于采用了液压传动驱动并实现无级调速，启动、制动平稳和运行高速。

驱动机构通过电机带动柱塞泵产生高压油液，再由高压油液驱使油马达运转，并通过蜗轮减速器及主动小齿轮实现吊笼的上下运行。

但由于噪声大、成本高，目前几乎不用。

4.变频调速施工升降机由于采用了变频调速技术，具有手控有级变速和无级变速，其调速性能更优于液压施工升降机，起制动更平稳，噪声更小。

其工作原理是电源通过变频调速器，改变进入电机的电源频率，以达到电机变速。

其最大提升高度可达450m以上，最大提升速度达96m/min.由于有良好的调速性能、较大的提升高度，故在高层、超高层建筑中得到广泛应用。

5.倾斜式施工升降机6.曲线式施工升降机双柱式施工升降(二)钢丝绳式施工升降机是由提升钢丝绳通过导轨架顶上的导向滑轮，用设置在地面上的曳引机（卷扬机）使吊笼沿导轨架作上下运动的一种施工升降机。

可分为人货两用和货用施工升降机两种类型。

1.钢丝绳式人货两用施工升降机是用于运载人员和货物的，由提升钢丝绳通过导轨架顶上的导向滑轮，用设置在地面上的曳引机（卷扬机）使吊笼沿导轨架作上下运动的一种施工升降机。

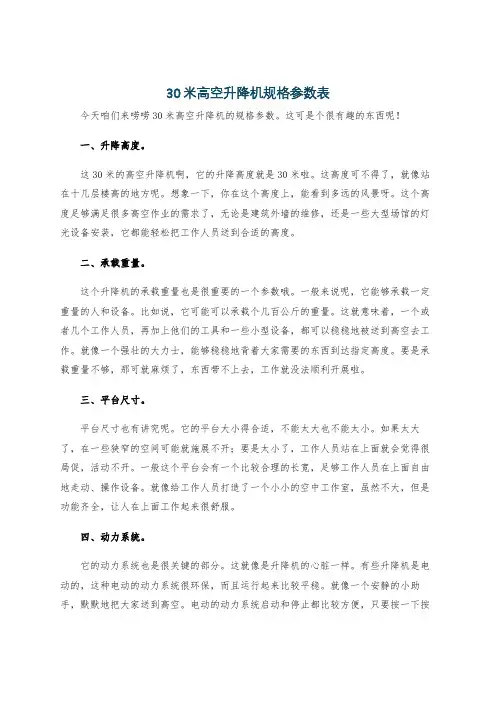

30米高空升降机规格参数表今天咱们来唠唠30米高空升降机的规格参数。

这可是个很有趣的东西呢！一、升降高度。

这30米的高空升降机啊，它的升降高度就是30米啦。

这高度可不得了，就像站在十几层楼高的地方呢。

想象一下，你在这个高度上，能看到多远的风景呀。

这个高度足够满足很多高空作业的需求了，无论是建筑外墙的维修，还是一些大型场馆的灯光设备安装，它都能轻松把工作人员送到合适的高度。

二、承载重量。

这个升降机的承载重量也是很重要的一个参数哦。

一般来说呢，它能够承载一定重量的人和设备。

比如说，它可能可以承载个几百公斤的重量。

这就意味着，一个或者几个工作人员，再加上他们的工具和一些小型设备，都可以稳稳地被送到高空去工作。

就像一个强壮的大力士，能够稳稳地背着大家需要的东西到达指定高度。

要是承载重量不够，那可就麻烦了，东西带不上去，工作就没法顺利开展啦。

三、平台尺寸。

平台尺寸也有讲究呢。

它的平台大小得合适，不能太大也不能太小。

如果太大了，在一些狭窄的空间可能就施展不开；要是太小了，工作人员站在上面就会觉得很局促，活动不开。

一般这个平台会有一个比较合理的长宽，足够工作人员在上面自由地走动、操作设备。

就像给工作人员打造了一个小小的空中工作室，虽然不大，但是功能齐全，让人在上面工作起来很舒服。

四、动力系统。

它的动力系统也是很关键的部分。

这就像是升降机的心脏一样。

有些升降机是电动的，这种电动的动力系统很环保，而且运行起来比较平稳。

就像一个安静的小助手，默默地把大家送到高空。

电动的动力系统启动和停止都比较方便，只要按一下按钮，就可以控制升降机的升降。

还有些升降机可能是燃油动力的，这种的动力可能会更强劲一些，适合在一些特殊的工作环境下使用，比如在没有稳定电力供应的地方。

五、安全装置。

说到这个高空升降机，安全装置那是必须得有的。

它就像一个贴心的小保镖一样。

比如说，它会有防止坠落的装置，如果在上升或者下降过程中出现什么意外情况，这个装置就会启动，避免平台突然坠落，保护工作人员的生命安全。

施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。

2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。

3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。

4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。

5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。

6.带对重7.不带对重二、吊笼内尺寸有两种：1.长*宽*高：3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。

2.施工电梯参数主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度 1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：3.6×4.4×4.7m。

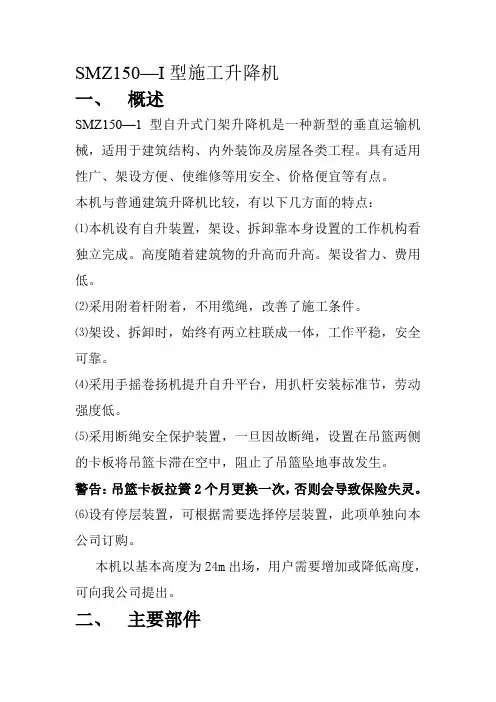

SMZ150—I型施工升降机一、概述SMZ150—1型自升式门架升降机是一种新型的垂直运输机械，适用于建筑结构、内外装饰及房屋各类工程。

具有适用性广、架设方便、使维修等用安全、价格便宜等有点。

本机与普通建筑升降机比较，有以下几方面的特点：⑴本机设有自升装置，架设、拆卸靠本身设置的工作机构看独立完成。

高度随着建筑物的升高而升高。

架设省力、费用低。

⑵采用附着杆附着，不用缆绳，改善了施工条件。

⑶架设、拆卸时，始终有两立柱联成一体，工作平稳，安全可靠。

⑷采用手摇卷扬机提升自升平台，用扒杆安装标准节，劳动强度低。

⑸采用断绳安全保护装置，一旦因故断绳，设置在吊篮两侧的卡板将吊篮卡滞在空中，阻止了吊篮坠地事故发生。

警告：吊篮卡板拉簧2个月更换一次，否则会导致保险失灵。

⑹设有停层装置，可根据需要选择停层装置，此项单独向本公司订购。

本机以基本高度为24m出场，用户需要增加或降低高度，可向我公司提出。

二、主要部件该机主要部件有底梁、立柱（导轨架）、吊篮、自升平台、联动滑轮、附着装置等组成。

1、底梁：由槽钢拼焊而成，它将立柱连成一体，同时又是整个机具的支承基础；2、立柱：又起导轨架的作用，由多个标准节组成。

标准节由角钢拼炼而成，节间由6条M16X40螺栓连接。

导轨架高度由用户根据所需建筑高度自行选定；3、吊篮：是提升物料的主要工作机构，由型钢组焊而成。

侧柱上有滚轮，可沿立柱主弦滚动，起导向作用。

吊篮上方有4个卡板做停靠保险，可自由伸缩搭在支架上，以便在楼层停留时起支撑作用；4、自升平台：是改变门架起升高度的主要机构。

平常又起提升横梁作用，上装起升滑轮、套价、手动卷扬机、蜗轮减速机和扒杆，它把两立柱始终连成一整体门架，又可利用扒杆增减标准节，利用手动卷扬机实现平台升降，通过蜗轮减速机自锁性能停在所需要高度的立架横梁上，从而改善了门架的起升高度。

配有自升平台，是新型门架升降机与老式门架升降机的主要区别；5、联动滑轮：位于吊篮上方，正常工作时，通过它提起吊篮，当钢丝绳破断时，联动滑轮随自重下落，由弹簧牵动联动杆，带动吊篮上的双保险卡板，使用吊篮可悬挂于立柱的任一位置水平杆上，防止坠地。
