万泰木屑烘干机(干燥机)

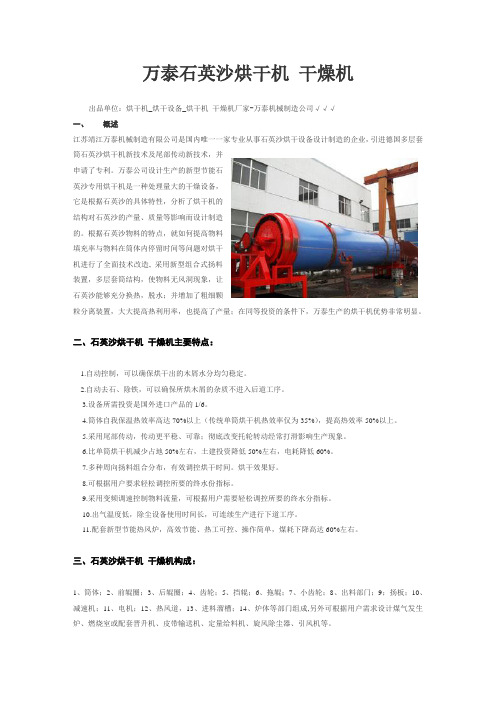

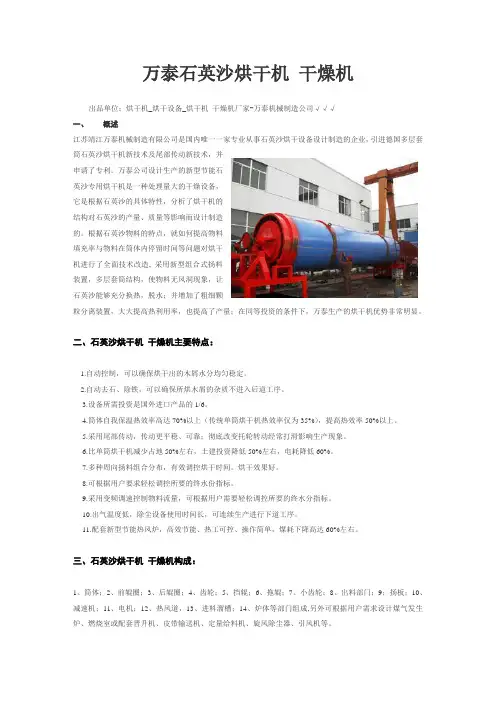

万泰石英沙烘干机干燥机出品单位：烘干机_烘干设备_烘干机干燥机厂家-万泰机械制造公司√√√一、概述江苏靖江万泰机械制造有限公司是国内唯一一家专业从事石英沙烘干设备设计制造的企业，引进德国多层套筒石英沙烘干机新技术及尾部传动新技术，并申请了专利。

万泰公司设计生产的新型节能石英沙专用烘干机是一种处理量大的干燥设备，它是根据石英沙的具体特性，分析了烘干机的结构对石英沙的产量、质量等影响而设计制造的。

根据石英沙物料的特点，就如何提高物料填充率与物料在筒体内停留时间等问题对烘干机进行了全面技术改造, 采用新型组合式扬料装置，多层套筒结构，使物料无风洞现象，让石英沙能够充分换热，脱水；并增加了粗细颗粒分离装置，大大提高热利用率，也提高了产量；在同等投资的条件下，万泰生产的烘干机优势非常明显。

二、石英沙烘干机干燥机主要特点：1.自动控制，可以确保烘干出的木屑水分均匀稳定。

2.自动去石、除铁，可以确保所烘木屑的杂质不进入后道工序。

3.设备所需投资是国外进口产品的1/6。

4.筒体自我保温热效率高达70%以上（传统单筒烘干机热效率仅为35%），提高热效率50%以上。

5.采用尾部传动，传动更平稳、可靠；彻底改变托轮转动经常打滑影响生产现象。

6.比单筒烘干机减少占地50%左右，土建投资降低50%左右，电耗降低60%。

7.多种周向扬料组合分布，有效调控烘干时间。

烘干效果好。

8.可根据用户要求轻松调控所要的终水份指标。

9.采用变频调速控制物料流量，可根据用户需要轻松调控所要的终水分指标。

10.出气温度低，除尘设备使用时间长，可连续生产进行下道工序。

11.配套新型节能热风炉，高效节能、热工可控、操作简单，煤耗下降高达60%左右。

三、石英沙烘干机干燥机构成：1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊；6、拖辊；7、小齿轮；8、出料部门；9；扬板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体等部门组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套晋升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

木薯渣干燥项目－处理量9000kg/h先压榨后干燥设计说明：物料先经过压榨，水分由80％压榨后60％，后进入闪蒸干燥机完成干燥，干燥后物料水分16％螺旋压榨机型号LYS400功率45KW，需3台。

就干燥设备：XSG18型旋转闪蒸干燥机（1套）---技术说明如下：XSG18型旋转闪蒸干燥机一、工作原理本系列干燥机适用于各种粉状、颗粒状、块状、泥浆状、滤饼状物料的干燥热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、磨擦而被微粒化，强化了传质传热。

在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械粉碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。

由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。

二、设备特点1、由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散状态及固气两相间的相对速度较大，强化了传质传热，使该机生产强度高；2、干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除粘壁现象；3、在干燥机底部高温区，热敏性物料不与热表面直接接触，并装有特殊的水冷却装置，解决了热敏性物料的焦化变色问题；4、由于干燥室内周气速高，物料停留时间短，达到高效、快速、小设备大生产；5、普通闪蒸干燥室上部加装陶析环及防爆膜，陶析环可以控制出口物料的粒度及湿度，以达到不同物料的终水份粒度的要求；针对特殊性质的物料如干燥设备需防爆的物料，干燥塔顶部的防爆膜是很好的装置，当压力超过一定的值防爆膜就会弹开，起到卸压的作用。

6．主机旋转轴承采用油冷却，以防止轴承过热，另外旋转主轴底部增加了气密封，防止粉尘进入，造成主轴卡死。

三、设备优化设计说明：根据同种产品生产经验，我们在设计上优化了以下几点：1、原来加料器上前端的两个聚四氟套，更换采用耐磨性好的铜材料制作，确保加料器工作的稳定性。

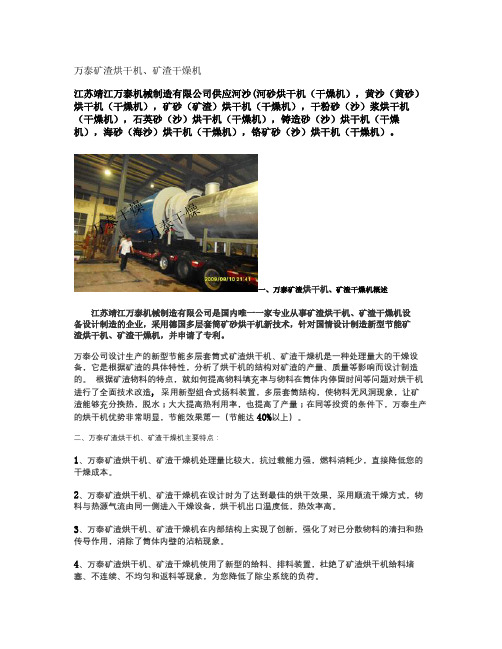

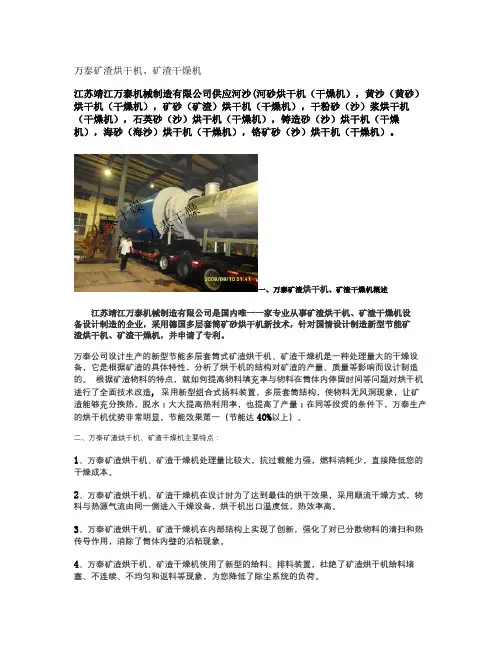

万泰矿渣烘干机、矿渣干燥机江苏靖江万泰机械制造有限公司供应河沙(河砂烘干机（干燥机），黄沙（黄砂）烘干机（干燥机），矿砂（矿渣）烘干机（干燥机），干粉砂（沙）浆烘干机（干燥机），石英砂（沙）烘干机（干燥机），铸造砂（沙）烘干机（干燥机），海砂（海沙）烘干机（干燥机），铬矿砂（沙）烘干机（干燥机）。

一、万泰矿渣烘干机、矿渣干燥机概述江苏靖江万泰机械制造有限公司是国内唯一一家专业从事矿渣烘干机、矿渣干燥机设备设计制造的企业，采用德国多层套筒矿砂烘干机新技术，针对国情设计制造新型节能矿渣烘干机、矿渣干燥机，并申请了专利。

万泰公司设计生产的新型节能多层套筒式矿渣烘干机、矿渣干燥机是一种处理量大的干燥设备，它是根据矿渣的具体特性，分析了烘干机的结构对矿渣的产量、质量等影响而设计制造的。

根据矿渣物料的特点，就如何提高物料填充率与物料在筒体内停留时间等问题对烘干机进行了全面技术改造, 采用新型组合式扬料装置，多层套筒结构，使物料无风洞现象，让矿渣能够充分换热，脱水；大大提高热利用率，也提高了产量；在同等投资的条件下，万泰生产的烘干机优势非常明显，节能效果第一（节能达40%以上）。

二、万泰矿渣烘干机、矿渣干燥机主要特点：1、万泰矿渣烘干机、矿渣干燥机处理量比较大，抗过载能力强，燃料消耗少，直接降低您的干燥成本。

2、万泰矿渣烘干机、矿渣干燥机在设计时为了达到最佳的烘干效果，采用顺流干燥方式，物料与热源气流由同一侧进入干燥设备，烘干机出口温度低，热效率高。

3、万泰矿渣烘干机、矿渣干燥机在内部结构上实现了创新，强化了对已分散物料的清扫和热传导作用，消除了筒体内壁的沾粘现象。

4、万泰矿渣烘干机、矿渣干燥机使用了新型的给料、排料装置，杜绝了矿渣烘干机给料堵塞、不连续、不均匀和返料等现象，为您降低了除尘系统的负荷。

5、万泰矿渣烘干机、矿渣干燥机可满足不同用户对矿渣类物料的烘干后粒度和水分要求。

更多有关矿渣烘干机、矿渣干燥机，矿渣烘干、矿渣干燥，矿砂烘干机、矿砂干燥机、河沙（河砂）烘干机、河沙（河砂）干燥机的详情请与万泰公司工程技术部联系，我们将为您提供满意的解决方案。

摘要随着社会科学技术的不断进步和产品的多样性，对干燥设备的要求更高，各种各样的干燥设备也不断的出现。

本课题设计的是小型木屑的烘干机，木屑烘干机是专为锯屑、小木片、木皮烘干而设计制造。

具有烘干产量大、节能效果显著、低维护等特点。

主要工作原理是:木屑进入木屑烘干机内由喷吹管与回转筒体共同作用，物料在筒内沸腾流化,热风与物料充分触,完成干燥。

其主要结构是由空气加热器、加料器、滚筒、气流干燥管、旋风分离器、风机等组成。

本文主要研究烘干机的主体，也就是滚筒，及其相关的传动设计计算。

关键词木屑烘干机滚筒Title：Small wood shavings dryersAbstract:Along with the social science and technology unceasing progress and diversity of products for drying equipment, higher request, various drying equipment also unceasingly to appear. This topic design is small the dryer, wood wood dryer is designed for sawdust, small wood, wood drying and the design and manufacture. Drying yield, with remarkable energy saving, low maintenance etc. Characteristics. Main working principle is: sawdust into sawdust by spray dryer pipeblowing within with rotary cylinder common role, material in the cylinder fluidization, hot air in boiling material thoroughly touch, complete dry. Its main structure is by air heater, plus feeder, roller, air drying tubes, cyclone separator, blower etc. This paper mainly studies the dryer is the main body, the related roller, transmission design calculation. Keywords:sawdust dryer rattler目录1 前言 (1)2 小型木屑烘干机设备的概况 (2)2.1 概述 (2)2.2 设计的目的和主要内容 (4)2.3 滚筒干燥器的操作特性 (4)3 小型木屑烘干机的设计计算 (6)3.1 已知参数 (6)3.2 方案的确定 (6)3.3 主要结构 (6)3.4 设计计算 (10)4 润滑方式、润滑油牌号及密封装置的选择 (26)5 木屑烘干机的安装与维护 (27)结束语 (28)参考文献 (29)1前言干燥技术广泛应用于国民经济生产的各个领域，其覆盖行业之广泛、用户数量之多是其他任何单元操作技术难以比拟的。

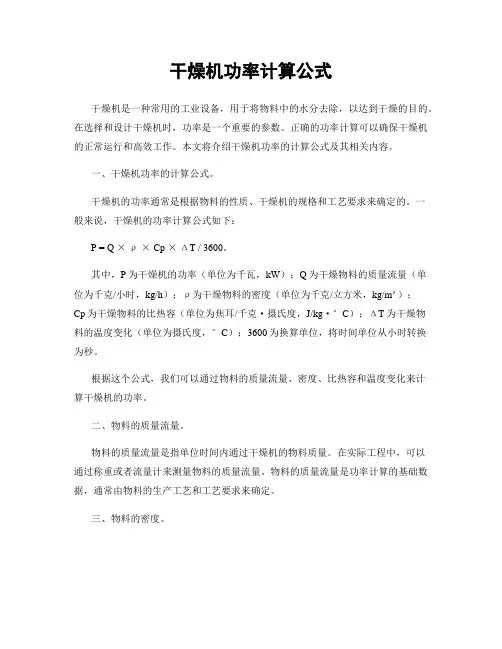

干燥机功率计算公式干燥机是一种常用的工业设备，用于将物料中的水分去除，以达到干燥的目的。

在选择和设计干燥机时，功率是一个重要的参数。

正确的功率计算可以确保干燥机的正常运行和高效工作。

本文将介绍干燥机功率的计算公式及其相关内容。

一、干燥机功率的计算公式。

干燥机的功率通常是根据物料的性质、干燥机的规格和工艺要求来确定的。

一般来说，干燥机的功率计算公式如下：P = Q ×ρ× Cp ×ΔT / 3600。

其中，P为干燥机的功率（单位为千瓦，kW）；Q为干燥物料的质量流量（单位为千克/小时，kg/h）；ρ为干燥物料的密度（单位为千克/立方米，kg/m³）；Cp为干燥物料的比热容（单位为焦耳/千克·摄氏度，J/kg·°C）；ΔT为干燥物料的温度变化（单位为摄氏度，°C）；3600为换算单位，将时间单位从小时转换为秒。

根据这个公式，我们可以通过物料的质量流量、密度、比热容和温度变化来计算干燥机的功率。

二、物料的质量流量。

物料的质量流量是指单位时间内通过干燥机的物料质量。

在实际工程中，可以通过称重或者流量计来测量物料的质量流量。

物料的质量流量是功率计算的基础数据，通常由物料的生产工艺和工艺要求来确定。

三、物料的密度。

物料的密度是指单位体积内的物料质量。

不同的物料具有不同的密度，因此在计算干燥机的功率时，需要准确地测量物料的密度。

一般来说，可以通过实验室测试或者参考已有的数据来确定物料的密度。

四、物料的比热容。

物料的比热容是指单位质量的物料在温度变化时所吸收或者释放的热量。

不同的物料具有不同的比热容，因此在计算干燥机的功率时，需要准确地测量物料的比热容。

一般来说，可以通过实验室测试或者参考已有的数据来确定物料的比热容。

五、物料的温度变化。

物料的温度变化是指物料在干燥过程中的温度变化。

在实际工程中，可以通过测量物料的初始温度和最终温度来确定物料的温度变化。

YPK-300旋转圆盘干燥机，圆盘桨叶干燥机一、设备特点1、圆盘烘干机能耗低：由于间接加热，没有大量携带空气而带走热量，干燥机外壁又设置保温层。

T:136干燥1611煅烧29制粒882、圆盘烘干机使用成本低：单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小，极大地减少了建筑面积及建筑空间。

3、处理物料范围广：使用不同热介质，既处理热敏性物料又可处理需高温处理的物料。

常用介质有：水蒸气、导热油、热水、冷却水等，既可连续操作也可间歇操作。

可在很多领域应用。

4、环境污染小：采用真空或小气量空气来带走物料里的湿份，粉尘物料夹带很小，物料溶剂蒸发量很小，便于处理。

对有污染的物料或需回收溶剂的工况可采用闭路循环。

5、运行费用低：低速搅拌及合理的结构，磨损量小，维修费用很低。

6、操作稳定：由于楔型浆叶特殊的压缩----膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯很小，从而保证了工艺的稳定性。

圆盘污泥烘干机：由我公司技术人员经过一年的开发研究产品正式投放市场，已取得了环保部门的认可，目前浙江、山东、无锡、等多个厂家都在使用，欢迎各界朋友莅临本公司公司参观、指导和业务洽谈本公司的宗旨：质量第一，用户至上.顾客永远是我们的上帝！7、设备优点：设备紧凑，占地面积小，热传导系数高，热效率佳，一般可达90%-95%，是节能型设备。

对物料适应性广，操作弹性大，物料停留时间可调节。

三、设备特性：空心轴上密集排列着楔型中空桨叶，以热传导为主要手段的干燥器，依靠叶片、主轴或热壁的热量与污泥颗粒的接触、搅拌挤压进行换热，其中的热量来自填充在其中的热介质热介质经空心轴流经桨叶。

单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。

间接传导加热，没有携带空气带走热量，热量均用来加热物料。

热量损失仅为通过器体保温层向环境的散热。

圆型桨叶传热面具有自清洁功能。

XZG-1200型闪蒸干燥机技术文件一、设备原理冷空气经空气过滤后，由通风机送至空气换热器内加热，加热后的空气以适宜的风速从干燥塔底部进入，与（安装在干燥塔上）螺旋加料器加入的湿物料产生强烈的剪切、吹浮、旋转、粉碎（外界机械力）等作用。

此过程空气将热量传递给物料中的湿份，使物料中的湿份因吸收热量气化与物料相分离，被空气带走，空气也因为热量传递温度降低。

烘干后收集采用一级旋风分离器分离+高压脉冲袋式除尘器，一级旋风分离器分离后的物料由关风机自动排出，此收尘率可以达到95%以上，从旋风分离器排出的空气和物料进入高压脉冲除尘器，收集到物料由自动送料器排出，除尘率可达到99%。

尾气由引风机抽走排放。

整套设备运转稳定，操作简单，连续生产可靠。

是干燥该物料的极佳型号。

二、用户提供的物料参数和要求a、湿份名称：纤维素b、湿份存在形式：颗粒c、初水份： 47%（设计按照47%计算）d、终水份： 5% （设计按照5%）e、成品产量： 847kg/hf、干燥前物料状态：颗粒g、颗粒度： 40-60目h、物料比重： 0.5-0.6 g/cm3i、热源：蒸汽j、设备材质：建议物料经过处用不锈钢制作三、设计依据、工艺条件、运转参数：a、部分参与来源于客户提供，其余参数为我公司长期经验所得.b、环境条件：年平均温度t0=15℃，年平均空气含湿量：d0= 0.009kg 水/kg干空气。

c、物料比热容： C=0.8kcal/kg·℃d、产品原始温度：15℃（取环境温度）e、进风温度： 155-160℃(设计按照160℃计算)f、出风温度 60-65℃g、产品温度～35℃h、其它参数按照标准参数选取。

四、主要参数计算结果a、湿品供应量 G供=1500kg/hb、水份最大蒸发量 W蒸=663 kg /hc、产量 G= 847kg /hd、水份蒸发热量 Q1=40000Kcal/he、物料升温热量 Q2=10000kcalf、系统所需风量 L =12000Kg/hg、系统需总热量 Q总=900000Kcal/hh、排放空气湿含量d=d0+W蒸/L=0.029kg/Kgi、排放空气湿含量对应露点t2W =约30℃j、分析结果（t2 - t2W）= 50℃≥20℃，空气排放过程中不会结露，符合干燥原理！五、主要设备选型1、闪蒸主机：根据我公司以前为贵公司设计现有的十型闪蒸的风量及产量计算得出进入闪蒸的干空气量为17000kg/h,当进风温度在160°时，出风温度为70-80°时空气的平均密度为p=0.93kg m³，进入闪蒸主机空气的体积流量为：18000 -20000 m³/h,根据经验，取空塔操作风速为：4.5m/s。
