第六章建设工程投资估算、设计概算与施工图预算概述一、单项选择题(在每小题列出的四个备选项中,只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分,但不倒扣分。
)1、施工图预算的主要作用就是确定建筑工程( C )造价。
A、估算B、概算C、预算D、结算2、工程造价=( B )+间接费+利润+税金。
A、直接费B、直接工程费C、其他直接费D、人工费3、( C )一般由建设项目可行性研究主管部门或咨询单位编制。
A、施工预算B、施工图预算C、设计概算D、投资估算4、建筑工程设计概算是在以下哪个阶段编制?( C )A.可行性研究阶段 B.方案设计阶段C.初步设计阶段 D.施工图设计阶段二、多项选择题(在每小题列出的五个备选项中,有两个至五个是符合题目要求的,请将正确选项的代码填写在题后的括号内。
错选、多选、少选或未选均无分,但不倒扣分。
)1、建筑技术包括()。
A.建筑材料B.设备C.施工技术D.结构与构造E.电气技术2、构成建筑的基本要素是()。
A.建筑功能B.建筑形象C.建筑用途D.建筑规模E.建筑技术3、民用建筑包括()。
A.水塔B.粮库C.公寓D.疗养院E.单层工业厂房4、建筑按主要结构构件所用材料分为()。
A.木结构建筑B.混合结构建筑C.钢筋砼结构建筑D.钢结构建筑E.其他类型建筑5、构筑物包括()。
A.水塔B.堤坝C.蓄水池D.栈桥E.温室6、建筑包括()。
A.水塔B.堤坝C.蓄水池D.栈桥E.温室7、扩大模数有()。
A.1MB.6MC.9MD.12ME.15M8、关于平面定位轴线说法正确的是()。
A.横向定位轴线用阿拉伯数字编写B.纵向定位轴线用阿拉伯数字编写C.横向定位轴线用大写拉丁字母编写D.纵向定位轴线用大写拉丁字母编写E.以上均可9、下列说法不正确的是()。
A.结构面积指墙体、柱子、等所占的面积。
B.使用面积指主要使用房间的净面积。
C.净高指楼面或地面与上部楼板底面成吊顶底面之间的距离。
结构力学第六章习题及答案1. 用力矩分配法计算下图所示结构,并作出弯矩图。

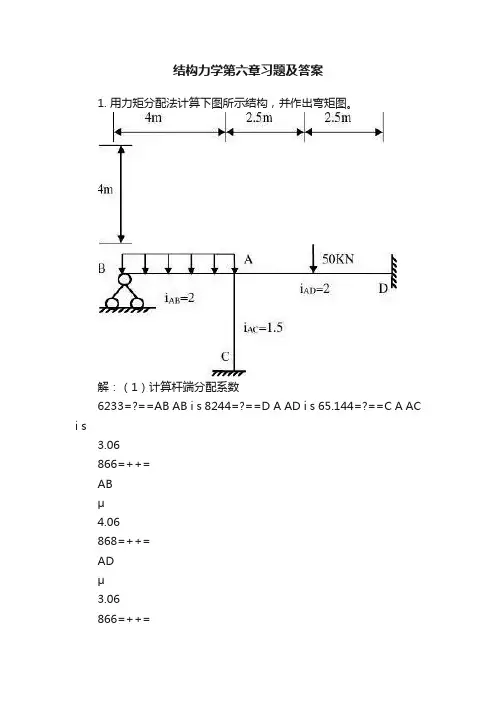

解:(1)计算杆端分配系数6233=?==AB AB i s 8244=?==D A AD i s 65.144=?==C A ACi s3.06866=++=ABμ4.06868=++=ADμ3.06866=++=ACμ(2)计算固端弯矩m KN MF AB=??=30415812m KN MF AD-=??-=25.3155.25.25022m KN MF DA=??=25.3155.25.25022(3)力矩分配法计算刚架列表进行,如表1所示注:表中弯矩单位为KN·m(4)作出弯矩图M 。
2. 6—2(a )用力矩分配法计算下图所示结构,并作出弯矩图。
解:(1)计算分配系数6EI i AB =242EI EI i BC ==23EI i S AB BA == 2EI i S BC BA ==5.0=+=BCBA BABAS S S μ5.0=+=BCBA BCBCS S S μ(2)计算固端弯矩0=F ABMm KN MF BA=??=456108120=F BCM0=F CBM(3)力矩分配法计算刚架列表进行,如表1所示注:表中弯矩单位为KN·mKN·m )10KN/m(4)作出弯矩图M 。
3. 6—2(c )用力矩分配法计算下图所示结构,并作出弯矩图。
解:(1)计算分配系数6EI i C A = 5.4EI i AD =6EI i D A =23EI i SAC AC== 5.4EI i S AD AD == 324EI i S AB AB ==36.0=++=ABADACAC ACSS SSμ16.0=++=ABADACAD ADSS SSμ48.0=++=ABADACAB ABSS SSμ(2)计算固端弯矩0=F CAM0=F ACMm KN M F AB-=??-=60620121260=FBAM0=F ADM0=F DAM(3)力矩分配法计算刚架列表进行,如表1所示20KN/m22.522.5 M 图(单位KN·m )B m)。
第六章墙体与基础试卷2(1)在砖混结构建筑中,承重墙的结构布置方式有():①横墙承重②纵墙承重③山墙承重④纵横墙承重⑤部分框架承重A:①②B:①③C:④D:①②③④⑤(2) 纵墙承重的优点是()。
A: 空间组合较灵活B: 纵墙上开门、窗限制较少C: 整体刚度好D: 楼板所用材料较横墙承重少(3) 横墙承重方案中建筑开间在()较经济。
A: 3.0mB: 4.2mC: 2.4mD: 5.7m(4) 提高外墙保温能力可采用()。
①选用热阻较大的材料作外墙②选用重量大的材料作外墙③选用孔隙率高、密度小(轻)的材料作材料④防止外墙产生凝结水⑤防止外墙出现空气渗透A:①③④B:①②⑤C:②⑤D:①②③④⑤(5) 普通粘土砖的规格为()。
A:240mm×120mm×60mmB:240mm×110mm×55mmC:240mm×115mm×53mmD:240mm×115mm×55mm(6)墙脚采用()等材料,可不设防潮层。
①粘土砖②砌块③条石④混凝土A:①③④B:②③⑤C:①②④D:③④(7) 当门窗洞口上部有集中荷载作用时,其过梁可选用()。
A:平拱砖过梁B:拱砖过梁C:钢筋砖过梁D:钢筋混凝土过梁(8)在考虑墙体的内外表面装修做法时,应尽可能使进入墙体的水蒸汽()。
A:进易出难B:进难出易C:进易出易D:进难出难(9)下列哪种做法属于抹灰类饰面()。
A:陶瓷锦砖面B:塑料壁纸面C:水磨石面D:大理石面(10) 在玻璃幕墙立面划分中,通常竖挺间距不超过()。
A: 1.5MB: 1.8MC: 1.2MD: 0.9M正确答案:题1.D题2.A题3.C题4.D题5.C题6.D题7.D题8.B题9.C题10.A。

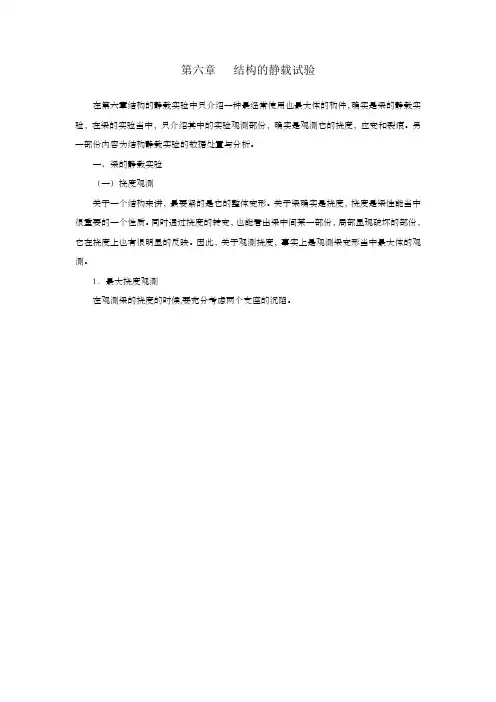

第六章结构的静载试验在第六章结构的静载实验中只介绍一种最经常使用也最大体的构件,确实是梁的静载实验,在梁的实验当中,只介绍其中的实验观测部份,确实是观测它的挠度,应变和裂痕。
另一部份内容为结构静载实验的数据处置与分析。
一、梁的静载实验(一)挠度观测关于一个结构来讲,最要紧的是它的整体变形。
关于梁确实是挠度,挠度是梁性能当中很重要的一个性质。
同时通过挠度的转变,也能看出梁中间某一部份,局部显现破坏的部份,它在挠度上也有很明显的反映。
因此,关于观测挠度,事实上是观测梁变形当中最大体的观测。
1.最大挠度观测在观测梁的挠度的时候,要充分考虑两个支座的沉陷。
教材图6—2(a)。
在图上表示的是这么一个梁,在没受力之前,固然是直的,而且支座在图上那个位置。
当加上一个力,受力以后,即便那个梁本身不变形,那么它由于支座的沉陷,也会使梁产生一个刚性的位移。
比如说它左侧位移一个Y A,右边产生位移是Y B,那个是支座沉陷,而在中点,那个最大挠度位置上,咱们测得的那个读数,事实上它不是真正的挠度,而是包括梁的刚性位移。
因此,咱们在求最大挠度的时候,要把两个支座的沉陷的阻碍去除掉,确实是Y代表位移的读数,包括刚性位移在内的。
图上的f确实是梁真正产生的变形。
依照它的几何关系,咱们能够取得,第一减去左侧支座,然后再减去这两个之差,然后再乘上一个测量挠度的位置被跨度来除的比例,这是测量梁的最大挠度。
测量完最大挠度以后,事实上要把它刻画成一个荷载和挠度的曲线。
纵坐标用的是荷载,横坐标是它的挠度,然后能够刻画成一条曲线。
这条曲线一样说来确实是如此了,在开始时期接近于一条直线。
在某一个位置,比如说混凝土梁开裂了,固然挠度会突然增大,显现第一个拐点。
以后随着它的开裂的进展,那么它的挠度就愈来愈大了,确实是说它和荷载就不是线性关系了,荷载增加不多,可是挠度增加比较快,一样的混凝土梁的形式,大体上是这么个形式,这是做挠度的荷载关系的曲线。
第六章习题参考答案6—1 某刚性方案房屋砖柱截面为490mm ×370mm ,用MU10烧结普通砖和M2.5混合砂浆砌筑,计算高度为4.5m 。
试验算该柱的高厚比。
〖解〗已知:[β]=15,H o =4500mm ,h = 370 mm15][16.12mm370mm 4500h H 0=<===ββ 该柱满足高厚比要求。
6—2 某刚性方案房屋带壁柱,用MU10烧结普通砖和M5混合砂浆砌筑,计算高度6.7m 。
壁柱间距3.6m ,窗间墙宽1.8m 。
带壁柱墙截面面积5.726×105mm 2,惯性矩1.396×1010mm 4。
试验算墙的高厚比。
〖解〗已知:[β]=24,H o =6700mm 带壁柱墙折算厚度mm mmmm A I h T 5.54610726.510396.15.35.325410=⨯⨯== 承重墙 μ1=1; 有窗洞 μ2=1-0.4b s /s =1-0.4×1.8/3.6=0.8β= H o / h T = 6700/546.5 = 12.26<μ1μ2 [β]=1.0×0.8×24 = 19.2该窗间墙满足高厚比要求。
6—3 某办公楼门厅砖柱计算高度5.1m ,柱顶处由荷载设计值产生的轴心压力为215kN 。
可能供应MU10烧结普通砖,试设计该柱截面(要考虑砖柱自重。
提示:要设定截面尺寸和砂浆强度等级后验算,但承载力不宜过大)。
〖解〗假定采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱, a = 0.0015 则砖柱自重设计值为 G=1.2×0.49×0.49×5.1×19=27.9kN该柱所承受轴心压力设计值为 N=215+27.9 = 242.9 kN由于柱截面面积A=0.49×0.49=0.2401m 2<0.3m 2,则γa =0.7+A=0.94该柱高厚比为24240.10.1][4.104905100H 210=⨯⨯=<===βμμβmmmm h 影响系数为86.04.100015.01111220=⨯+=+==αβϕϕ 故N u = γa φf A =0.94×0.86×1.5×4902=291145N=291.1kN >N=242.9kN所以,采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱能够满足承载力要求。
第六章习题参考答案6—1 某刚性方案房屋砖柱截面为490mm ×370mm ,用MU10烧结普通砖和M2.5混合砂浆砌筑,计算高度为4.5m 。
试验算该柱的高厚比。
〖解〗已知:[β]=15,H o =4500mm ,h = 370 mm15][16.12mm370mm 4500h H 0=<===ββ 该柱满足高厚比要求。
6—2 某刚性方案房屋带壁柱,用MU10烧结普通砖和M5混合砂浆砌筑,计算高度6.7m 。
壁柱间距3.6m ,窗间墙宽1.8m 。
带壁柱墙截面面积5.726×105mm 2,惯性矩1.396×1010mm 4。
试验算墙的高厚比。
〖解〗已知:[β]=24,H o =6700mm 带壁柱墙折算厚度mm mmmm A I h T 5.54610726.510396.15.35.325410=⨯⨯== 承重墙 μ1=1; 有窗洞 μ2=1-0.4b s /s =1-0.4×1.8/3.6=0.8β= H o / h T = 6700/546.5 = 12.26<μ1μ2 [β]=1.0×0.8×24 = 19.2该窗间墙满足高厚比要求。
6—3 某办公楼门厅砖柱计算高度5.1m ,柱顶处由荷载设计值产生的轴心压力为215kN 。
可能供应MU10烧结普通砖,试设计该柱截面(要考虑砖柱自重。
提示:要设定截面尺寸和砂浆强度等级后验算,但承载力不宜过大)。
〖解〗假定采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱, a = 0.0015 则砖柱自重设计值为 G=1.2×0.49×0.49×5.1×19=27.9kN该柱所承受轴心压力设计值为 N=215+27.9 = 242.9 kN由于柱截面面积A=0.49×0.49=0.2401m 2<0.3m 2,则γa =0.7+A=0.94该柱高厚比为24240.10.1][4.104905100H 210=⨯⨯=<===βμμβmmmm h 影响系数为86.04.100015.01111220=⨯+=+==αβϕϕ 故N u = γa φf A =0.94×0.86×1.5×4902=291145N=291.1kN >N=242.9kN所以,采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱能够满足承载力要求。
第六讲主体结构工程施工技术01模板工程02钢筋工程03混凝土工程04砌体结构工程施工技术05钢结构工程施工技术06钢筋混凝土装配式工程施工技术01 模板工程【例题】在冬期施工某一外形复杂的混凝土构件时,最适宜采用的模板体系是()。
(2015年真题)A.木模板体系B.组合钢模板体系C.铝合金模板体系D.大模板体系『正确答案』A『答案解析』本题考查的是模板工程分类及设计原则。
木模板体系:优点是制作、拼装灵活,较适用于外形复杂或异形混凝土构件,以及冬期施工的混凝土工程;缺点是制作量大,木材资源浪费大等。
参见教材P60。
【例题】模板重量大,移动安装需起重机械吊运的模板体系是()A.木模板体系B.组合钢模板体系C.铝合金模板体系D.大模板体系『正确答案』D『答案解析』本题考查的是模板工程分类及设计原则。
大模板体系:它由板面结构、支撑系统、操作平台和附件等组成。
是现浇墙、壁结构施工的一种工具式模板。
其优点是模板整体性好、抗震性强、无拼缝等;缺点是模板重量大,移动安装需起重机械吊运。
参见教材P60。
【例题】面板采用高耐候、耐水性的I类木胶合板或竹胶合板的散支散拆胶合板模板体系的优点是()。
A.自重轻B.板幅大C.板面平整D.施工安装方便简单E.周转率高『正确答案』ABCD『答案解析』本题考查的是模板工程分类及设计原则。
散支散拆胶合板模板体系:面板采用高耐候、耐水性的I类木胶合板或竹胶合板。
优点是自重轻、板幅大、板面平整、施工安装方便简单等。
参见教材P60。
按面板的种类来定义模板体系的分类。
木模板体系组合钢模板体系钢框木(竹)胶合板模板体系按照施工方法分类大模板体系散支散拆胶合板模板体系早拆模板体系滑升模板、爬升模板、飞模、模壳摸板、胎模永久性压型钢板模板各种配筋的混凝土薄板模板【例题】模板工程设计的安全性原则要求保证模板具有足够的()A.强度B.刚度C.稳定性D.实用性E.经济性『正确答案』ABC『答案解析』本题考查的是模板工程分类及设计原则。
第六章受压构件正截面承截力一、选择题1.轴心受压构件在受力过程中钢筋和砼的应力重分布均()A .存在;B. 不存在。
2.轴心压力对构件抗剪承载力的影响是()A .凡有轴向压力都可提高构件的抗剪承载力,抗剪承载力随着轴向压力的提高而提高;B .轴向压力对构件的抗剪承载力有提高作用,但是轴向压力太大时,构件将发生偏压破坏;C .无影响。
3.大偏心受压构件的破坏特征是:()A .靠近纵向力作用一侧的钢筋和砼应力不定,而另一侧受拉钢筋拉屈;B .远离纵向力作用一侧的钢筋首先被拉屈,随后另一侧钢筋压屈、砼亦被压碎;C .远离纵向力作用一侧的钢筋应力不定,而另一侧钢筋压屈,砼亦压碎。
4.钢筋砼柱发生小偏压破坏的条件是:()A .偏心距较大,且受拉钢筋配置不多;B .受拉钢筋配置过少;C .偏心距较大,但受压钢筋配置过多;D .偏心距较小,或偏心距较大,但受拉钢筋配置过多。
5.大小偏压破坏的主要区别是:()A .偏心距的大小;B .受压一侧砼是否达到极限压应变;C .截面破坏时受压钢筋是否屈服;D .截面破坏时受拉钢筋是否屈服。
6.在设计双筋梁、大偏压和大偏拉构件中要求2s x a '≥的条件是为了:()A .防止受压钢筋压屈;B .保证受压钢筋在构件破坏时能达到设计屈服强度y f ';C .避免y f '> 400N/mm 2。
7.对称配筋的矩形截面偏心受压构件(C20,HRB335级钢),若经计算,0.3,0.65i o e h ηξ>=,则应按( )构件计算。
A .小偏压; B. 大偏压; C. 界限破坏。
8.对b ×h o ,f c ,f y ,y f '均相同的大偏心受压截面,若已知M 2>M 1,N 2>N 1,则在下面四组内力中要求配筋最多的一组内力是()A .(M 1,N 2); B.(M 2,N 1); C. ( M 2,N 2); D. (M 1,N 1)。
第二节多层建筑结构体系9层及9层以下为多层建筑,10层及10层以上或高度超过28m的住宅建筑和高度大于24m的其他高层民用建筑为高层建筑。
一、多层砌体结构(一)概述1.混合结构房屋是指同一房屋结构体系中,采用两种或两种以上不同材料组成的承重结构体系。
2.砖砌体结构是指由钢筋混凝土楼(屋)盖和砖墙承重的结构体系(亦称砖混结构)。
3.砌体结构一般是指采用钢筋混凝土楼(屋)盖和用砖或其他块体(如混凝土砌块)砌筑的承重墙组成的结构体系。
4.过去曾有过用木楼(屋)盖与砖墙承重组成的结构体系,称为砖木结构。
目前已很少采用。
(二)砌体结构的优缺点和应用范围1.主要优点(1)主要承重结构(承重墙)是用砖(或其他块体)砌筑而成的,这种材料任何地区都有,便于就地取材。
常用的墙体材料有:a.烧结普通砖:黏土砖、煤矸石砖、页岩砖、煤矸石页岩砖;b.烧结多孔砖:黏土多孔砖(P型、M型)、煤矸石多孔砖、页岩多孔砖;c.蒸压灰砂砖、蒸压粉煤灰砖;d.混凝土小型空心砌块。
(2)墙体既是围护和分隔的需要,又可作为承重结构,一举两得。
(3)多层房屋的纵横墙体布置一般很容易达到刚性方案的构造要求,故砌体结构的刚度较大。
(4)施工比较简单,进度快,技术要求低,施工设备简单。
2.主要缺点(1)砌体强度比混凝土强度低得多,故建造房屋的层数有限,一般不超过7层。
(2)砌体是脆性材料,抗压能力尚可,抗拉、抗剪强度都很低,因此抗震性能较差。
(3)多层砌体房屋一般宜采用刚性方案,故其横墙间距受到限制,因此不可能获得较大的空间,故一般只能用于住宅、普通办公楼、学校、小型医院等民用建筑以及中小型工业建筑。
(三)砖砌体房屋的墙体布置方案1.横墙承重方案楼层的荷载通过板梁传至横墙,横墙作为主要承重竖向构件,纵墙仅起围护、分隔、自承重及形成整体作用。
优点:横墙较密,房屋横向刚度较大,整体刚度好。
外纵墙不是承重墙,因此立面处理比较方便,可以开设较大的门窗洞口。
第六章习题参考答案混合砂浆MU10烧结普通砖和M2.51 某刚性方案房屋砖柱截面为490mm×370mm,用6—砌筑,计算高度为4.5m。
实验算该柱的高厚比。
h = 370 mmH=4500mm,〖解〗已知:[β]=15,o mmH4500??0 15].?16?[???12mmh370 该柱满足高厚比要求。
混合砂浆砌筑,计算高度6.7m烧结普通砖和—2 某刚性方案房屋带壁柱,用MU10M5625××10,惯性矩mm1.396壁柱间距3.6m,窗间墙宽1.8m。
带壁柱墙截面面积5.726410 10。
实验算墙的高厚比。
mm=6700mm,H〖解〗已知:[β]=24o104mm?10I1.396h?3.5?3.5?546.5mm带壁柱墙折算厚度T52A5.726?10mm承重墙μ=1;有窗洞μ=1-0.4b/s =1-0.4×1.8/3.6=0.8s21β= H / h = 6700/546.5 = 12.26<μμ[β]=1.0×0.8×24 = 19.2 2To1该窗间墙满足高厚比要求。
6—3 某办公楼门厅砖柱计算高度5.1m,柱顶处由荷载设计值产生的轴心压力为215kN。
可能供应MU10烧结普通砖,试设计该柱截面(要考虑砖柱自重。
提示:要设定截面尺寸和砂浆强度等级后验算,但承载力不宜过大)。
〖解〗假定采用MU10烧结普通砖、M5混合砂浆砌筑490m m×490mm砖柱, a= 0.0015则砖柱自重设计值为G=1.2×0.49×0.49×5.1×19=27.9kN该柱所承受轴心压力设计值为N=215+27.9 = 242.9 kN22,则γ=0.7+A=0.94A=0.49×0.49=0.2401m<0.3m 由于柱截面面积a该柱高厚比为H5100mm ????02424???1?.[0]??1.0??10.421h490mm 影响系数为11?? 860?.???022??1?0.1?0015?10.4 故2=291145N=291.1kN >N=242.9kNγN= 4900.86×1.5×fφ A =0.94×au所以,采用MU10烧结普通砖、M5混合砂浆砌筑490m m×490mm砖柱能够满足承载力要求。
6—4 一偏心受压砖柱截面尺寸为490mm×740mm,采用MU10烧结多孔砖和M5混合砂浆砌筑,计算高度为6m。
实验算在以下两种受力下的受压承载力是否满足要求(弯矩沿截面长边方向作用):(1)e = 90mm,N = 330 kN;(2)e = 200mm,N = 220 kN。
222>740 = 362600 mm h = 490;;A = 490×0.3m = 6 mH〖解〗已知:f = 1.50 N/mm,o高厚比(无偏心方向):β= H / h = 6000 /490 =12.24 o高厚比(偏心方向):β= H / h = 6000 /740 =8.11 oe/h =90/740=0.122N = 330 kN时:)当e = 90mm,(111??910?.???0022??11.0015?8.1?01?11 ?648??0.?11e1122])(?]11?12[0.122?[1?12?(?1)?91012120.h0N = 330 kN 1.5×362600 = 352447 N =352.4 kN>×φfA = 0.648 满足承载力要求。
无偏心力作用方向11??871??0?.?022??24.?1?1201?.0015330 kN >×362600 = 444366 N = 444.4 kNφfA = 0.817×1.5 亦能满足承载力要求。
e/h =200/740=0.270时:,N = 220 kN(2)当e = 200mm(<0.6y=0.6×740/2=222mm) = 0.910φ根据前面的计算,o11?390.???011e1122]1)270[0.?(?112[?(?1)]?1?12?910120h12.0N = 220 kN ×362600 = 212121 N =212.1 kN<φfA = 0.390×1.5 不满足承载力要求。
混合砂浆砌筑,墙的计MU10烧结多孔砖和M56—5带壁柱窗间墙截面如附图所示,采用42105点×10。
截面形心5.2m。
壁柱墙截面面积4.693×10mmmmO,惯性矩1.45算高度为点及点)、A至翼缘外侧边的距离为238mm。
实验算当轴向压力作用在该墙截面重心(O B点的受压承载力,并对计算结果加以分析。
2 = 5.2 m〖解〗已知: f = 1.50 N/mmH,o600600 1、计算截面几何参数:2 490=469300mm,370A=1200×240+×02A81410 10;mm×I = 1.45302O21折算厚度0B73101045?I1.02mm.5?6153h?3.5?1T469300A490= 5200/615 = 8.46= H / h高厚比:βTo= 0e/h 2、当轴向压力作用在O点时,e = 0 ;T11???0???.903022??461?.8?0015.0?1469300 = 635667 N = 635.7 kN×1.5×fA = 0.903φ.= 118/615 =0.192 ;e/h3、当轴向压力作用在A点时,e = 238-120 = 118mm T= 0.903根据前面的计算,φo11?504??0.?1111e22]).?12[0192?(?1?12[?(?1)]11?9030h12.120469300 = 354791 N =354.8 kN 1.5×φfA = 0.504×= 252/615 =0.410 e/h120 = 252mm、当轴向压力作用在B点时,e = 610-238-;4T) ,按现行规范是不能使用砌体结构的(注意,此题e>0.6y=0.6×(610-238)=223.2mm = 0.903φ根据前面的计算,o11?247.??0?1111e22]).410?(?1?12[?(?1)]121?[01?903.h121200469300 = 173574 N =173.6 kN×φfA = 0.247×1.5由上述计算结果可知,砌体构件受压承载力将随着偏心距的增大而显著减小,当偏心距过大时,采用砌体构件是不合理的。
混合砂浆砌M5800mm×240mm,采用MU10烧结普通砖和6 6—已知窗间墙截面尺寸为,梁端荷500mm筑。
墙上支承钢筋混凝土梁,梁端支承长度240mm,梁截面尺寸200mm×。
实验算梁端支50kN载设计值产生的支承压力为,上部荷载设计值产生的轴向力为100kN承处砌体的局部受压承载力。
2,MU10烧结普通砖和M5〖解〗已知:A=800×240=192000mm混合砂浆砌筑,查表,得2,f = 1.50 N/mm 梁端有效支承长度为:h500c mm?a?240?10?182.6a?10mm050.f12 = 182.6×200 =36520 mm 局部受压面积为:A l2)×240 =163200mm2 =(×240+200 影响砌体局部受压抗压强度的计算面积A o砌体局部抗压强度提高系数:A163200?002.1.65??1?1?0.35351??0.1??A36520l22 36520=109560mm3A=3=163200mm由于A×>lo所以ψ= 1.5-0.5 = 0AA l o根据规定,梁端底面积压应力图形的完整系数η=0.7ηγf A =0.7×1.65×1.5×36520 = 63270.9 N=63.27 kN >ψN+N=50kN llo固,不设垫块梁端局部受压可以满足要求。
混合砂浆砌M2.5,用MU10烧结多孔砖和6—7 某窗间墙截面尺寸为1200mm×370mm,梁端荷370mm×600mm的钢筋混凝土梁,支承长度为筑,墙上支承截面尺寸为200mm。
