带式输送机设计任务书

（机械设计课程设计）设计说明书（带式输送机）起止日期：2010 年12 月20 日至2011 年 1 月8 日学生姓名班级学号成绩指导教师(签字)机械工程学院2011年1 月8 日目录机械设计基础课程设计任务书 (1)一、传动方案的拟定及说明 (3)二、电动机的选择 (3)三、计算传动装置的运动和动力参数 (4)四、传动件的设计计算 (6)五、轴的设计计算 (15)六、滚动轴承的选择及计算 (23)七、键联接的选择及校核计算 (26)八、高速轴的疲劳强度校核 (27)九、铸件减速器机体结构尺寸计算表及附件的选择 (30)十、润滑与密封方式的选择、润滑剂的选择 (31)十一.心得体会................... ................... . (32)十二.参考资料目录................... ................... (33)XX大学课程设计任务书2010—2011 学年第 1 学期学院（系、部）专业班级课程名称：机械设计课程设计设计题目：带式传动输送机完成期限：自2010 年12月20 日至2011 年 1 月8 日共 3 周指导教师（签字）：年月日系（教研室）主任（签字）：年月日题目名称带式运输机传动装置学生学院专业班级姓名学号一、课程设计的内容设计一带式运输机传动装置（见图1）。

设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。

图2为参考传动方案。

二、课程设计的要求与数据已知条件：1．运输带工作拉力： F = 700 kN；2．运输带工作速度：v = 2.5 m/s；3．卷筒直径： D = 320 mm；4．使用寿命：8年；5．工作情况：两班制，连续单向运转，载荷较平稳；6．制造条件及生产批量：一般机械厂制造，小批量。

三、课程设计应完成的工作1．减速器装配图1张；2．零件工作图2张（轴、齿轮各1张）；3．设计说明书1份。

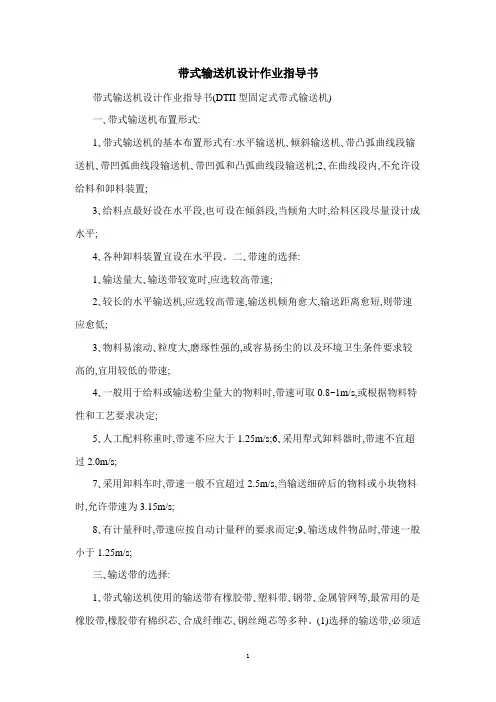

带式输送机设计作业指导书带式输送机设计作业指导书(DTII型固定式带式输送机)一､带式输送机布置形式:1､带式输送机的基本布置形式有:水平输送机､倾斜输送机､带凸弧曲线段输送机､带凹弧曲线段输送机､带凹弧和凸弧曲线段输送机;2､在曲线段内,不允许设给料和卸料装置;3､给料点最好设在水平段,也可设在倾斜段,当倾角大时,给料区段尽量设计成水平;4､各种卸料装置宜设在水平段。

二､带速的选择:1､输送量大､输送带较宽时,应选较高带速;2､较长的水平输送机,应选较高带速,输送机倾角愈大,输送距离愈短,则带速应愈低;3､物料易滚动､粒度大,磨琢性强的,或容易扬尘的以及环境卫生条件要求较高的,宜用较低的带速;4､一般用于给料或输送粉尘量大的物料时,带速可取0.8~1m/s,或根据物料特性和工艺要求决定;5､人工配料称重时,带速不应大于1.25m/s;6､采用犁式卸料器时,带速不宜超过2.0m/s;7､采用卸料车时,带速一般不宜超过2.5m/s,当输送细碎后的物料或小块物料时,允许带速为3.15m/s;8､有计量秤时,带速应按自动计量秤的要求而定;9､输送成件物品时,带速一般小于1.25m/s;三､输送带的选择:1､带式输送机使用的输送带有橡胶带､塑料带､钢带､金属管网等,最常用的是橡胶带,橡胶带有棉织芯､合成纤维芯､钢丝绳芯等多种。

(1)选择的输送带,必须适应该用途的特征,对特殊条件,应选用具有特殊性能的输送带a､普通橡胶带适用的工作环境温度一般为-10~40℃,工作环境低于-5℃时,不宜采用维纶芯胶带,工作环境低于-15℃时,不宜采用普通棉织芯胶带,工作环境低于-20℃的条件下采用钢丝绳芯胶带时,应向制造厂家提出耐寒要求;b､普通橡胶带适用的物料温度不超过80℃,当物料温度在80~150℃时,应采用耐热型胶带,当物料温度超过150℃时,应向制造厂咨询,当物料温度在300~500℃高温时,可采用耐高温输送带。

一、确定传动方案二、选择电动机（1）选择电动机机械传动装置一般由原动机、传动装置、工作机和机架四部分组成。

单机圆柱齿轮减速器由带轮和齿轮传动组成，根据各种传动的特点，带传动安排在高速级，齿轮传动放在低速级。

传动装置的布置如图A-1所示，带式输送机各参数如表A-1所示。

图 A-1表A-1WF(N)WV(m/s)WD(mm)ηw(%)200 2.7 380 0.951)选择电动机类型和结构形式根据工作要求和条件，选用一般用途的Y系列三相异步电动机，结构为卧室封闭结构2)确定电动机功率工作机所需的功率WP（kW）按下式计算WP=WWWvFη1000式中，WF=2000N,W v=2.7m/s，带式输送机Wη=0.95，代入上式得WP=95.010007.22000⨯⨯=5.68KW电动机所需功率P0(kW)按下式计算WP=5.68KW（2）确定各轴段的尺寸图 A-21）各段轴的直径因本减速器为一般常规用减速器，轴的材料无特殊要求故选用45钢查教材13-10 45钢的 A=118~107 代入设计公式3nPAd==（118~107）×=379.13579.541.22~37.38考虑该轴段上有一个键槽，故应将轴径增大5%即=d（37.38~41.22）×（1+0.05）=39.25~43.28mm轴段①的直径确定为1d=42mm轴段②的直径2d应在1d的基础上加上两倍的非定位轴肩高度。

这里取定位轴肩高度12h=(0.07~0.1)1d=3mm，即2d=1d+212h=42+2×3=48mm考虑该段轴安装密封圈，故其直径2d还要符合密封圈的标准取2d=50mm轴段③的直径3d应在2d的基础上加上两倍的非定位轴肩高度，但因该轴段要安装滚动轴承，故其直径要与滚动轴承径相符合。

这里取3d=55mm 同一根轴上的两个轴承，在一般情况下应取同一型号，故安装滚动轴承处的直径应相同，即7d=3d=55mm轴段④上安装齿轮，为安装方便取4d=58mm ④轴段高于③1d=42mm2d=48mm7d=3d=55mm4d=58mm设计项目计算及说明主要结果(3)确定各轴段长度轴段只是为了安装齿轮方便，不是定位轴肩，应按非定位轴肩计算34h=1.5mm轴段⑤的直径5d=4d+245h45h是定位环的高度取45h=(0.07~0.1)4d=5.0mm 即5d=58+2×5=68mm轴段⑥的直径6d应根据所用的轴承类型及型号查轴承标准取得，预选该段轴承用6311轴承(深沟球轴承，轴承数据见课程设计指导书附录B)，查得6d=65mm2）各段轴的长度如图A-3A-3轴段④安装有齿轮，故该段的长度4L与齿轮宽度有关，为了使套筒能顶紧齿轮轮廓应使4L略小于齿轮轮廓的宽度，一般情况下齿轮L－4L=2~3mm，齿轮L=70mm，取4L=68mm轴段③包括三部分：3L=432L-+∆+∆+齿轮LB，B为滚动轴承的宽度，查得指导书附录B可知6311轴承B=29mm2∆为齿轮端面至箱体的壁的距离，查指导书表5-2，通常可取2∆=10~15mm；3∆为滚动轴承端面的至减速器壁的距离，轴承5d=68mm6d=65mm4L=68mm链。

《机械设计基础》课程设计任务书
—适用于生物工程02级一、任务：设计带式输送机传动装置，如图：
1、输送带工作拉力F= (kN)
2、输送带工作速度v= (m/s)
3、滚筒直径D= (mm)
4、滚筒效率η=0.96 ，（包括滚筒与轴承的效率损失）
5、工作情况：两班制，连续单向运转，载荷较平稳
6、使用折旧期：8年
7、工作环境：室内，灰尘较大，环境最高温度38°
8、动力来源：电力，三相交流，电压380/220 V
9、检修间隔期；四年一次大修，两年一次中修，半年一次小修
10、制造条件及生产批量：一般机械厂制造，小批量生产
三、设计工作量
1、减速器装配图1张（A1）
2、零件图1~2张
3、设计说明书1份。

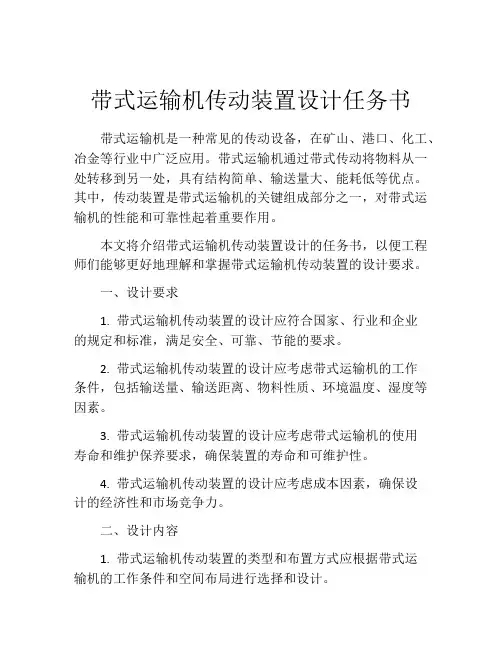

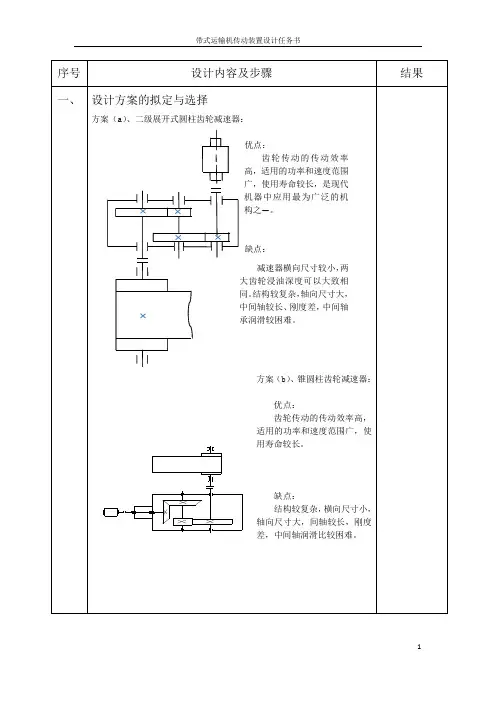

带式运输机传动装置设计任务书带式运输机是一种常见的传动设备，在矿山、港口、化工、冶金等行业中广泛应用。

带式运输机通过带式传动将物料从一处转移到另一处，具有结构简单、输送量大、能耗低等优点。

其中，传动装置是带式运输机的关键组成部分之一，对带式运输机的性能和可靠性起着重要作用。

本文将介绍带式运输机传动装置设计的任务书，以便工程师们能够更好地理解和掌握带式运输机传动装置的设计要求。

一、设计要求1. 带式运输机传动装置的设计应符合国家、行业和企业的规定和标准，满足安全、可靠、节能的要求。

2. 带式运输机传动装置的设计应考虑带式运输机的工作条件，包括输送量、输送距离、物料性质、环境温度、湿度等因素。

3. 带式运输机传动装置的设计应考虑带式运输机的使用寿命和维护保养要求，确保装置的寿命和可维护性。

4. 带式运输机传动装置的设计应考虑成本因素，确保设计的经济性和市场竞争力。

二、设计内容1. 带式运输机传动装置的类型和布置方式应根据带式运输机的工作条件和空间布局进行选择和设计。

2. 带式运输机传动装置的选型应根据输送量、输送距离、物料性质、环境温度、湿度等因素进行计算和选择。

3. 带式运输机传动装置的传动比、传动形式和传动轴的定位应根据带式传动的特点和工作条件进行确认。

4. 带式运输机传动装置的轴承、密封、润滑和冷却装置的选型和设计应根据传动装置的工作特点和维护保养要求进行选择和设计。

5. 带式运输机传动装置的铰链、联轴器等安全保护装置的选型和设计应考虑带式运输机的安全要求和工作特点。

6. 带式运输机传动装置的传动轴、齿轮等关键部件的加工和热处理应符合国家的技术标准和要求。

三、设计流程1. 确认带式运输机的工作条件和所需输送量。

2. 根据工作条件和输送量确定传动装置的类型、选型和传动比等参数。

3. 进行传动轴、齿轮等关键部件的设计和计算，包括材料选择、直径设计、剖面选择、轴承、密封、润滑和冷却等要素的选型和设计。

机械设计课程设计设计题目带式运输机传动装置内装1、减速器装配图一张；2、零件工作图2张(中间轴上的大齿轮和轴)；3、箱座零件工作图一张4、设计计算说明书一份机械工程系（院）班设计者学号指导老师完成日期目录一、设计任务书-----------------------------------------2二、传动方案分析---------------------------------------2三、电动机的选择计算-----------------------------------3四、总传动比的确定和各级传动比的分配-------------------3五、运动和动力参数的计算-------------------------------3六、传动零件的设计-------------------------------------4七、轴的设计和计算------------------------------------13八、滚动轴承的选择和计算------------------------------18九、键连接的选择和计算--------------------------------19十、联轴器的选择和计算--------------------------------20十一、润滑和密封的说明--------------------------------21 十二、拆装和调整的说明--------------------------------21 十三、减速箱体的附件的说明----------------------------21 十四、设计小节----------------------------------------22 十五、参考资料----------------------------------------22 一、设计任务书课程设计的题目：带式运输机传动装置（二级斜齿轮展开式）（1）传动示意图：（2）输送带的牵引力F=5KN ，输送带的速度υ=2.0m/s滚筒的直径D=500mm（3）工作条件及设计要求：工作环境室内，灰尘较大，环境最高温度35度，连续单向运转，工作载荷稳定,工作寿命为8年，每年300个工作日，每日工作16小时。

湖南工业大学课程设计资料袋机械工程学院（系、部）2011-2012 学年第一学期课程名称机械设计指导教师江湘颜职称教授学生姓名专业班级机械工程及自动化班级学号题目带式输送机传动系统设计成绩起止日期2014 年12 月20 日～2014年12 月31 日目录清单课程设计任务书2014—2015学年第一学期机械工程学院（系、部）机械工程及自动化专业1205 班级课程名称：机械设计设计题目：带式输送机传动系统设计完成期限：自2014 年12 月20 日至2014 年12 月31 日共 2 周指导教师（签字）：江湘颜2014 年12 月日系（教研室）主任（签字）：银金光2014 年12 月日机械设计设计说明书带式输送机传动系统设计起止日期： 2014 年 12 月 20 日至 2014 年 12 月 31 日学生姓名吴升俊班级机工1205学号12405701306成绩指导教师(签字)机械工程学院（部）2014年12月31日目录1 设计任务书 (3)2传动方案的拟定 (4)3 原动机的选择 (6)4 传动比的分配 (8)5 传动装置运动和运动参数的计算 (9)6 传动件的设计及计算 (12)7 轴的设计及计算 (20)8 轴承的寿命计算及校核 (36)9 键联接强度的计算及校核 (38)10 润滑方式、润滑剂以及密封方式的选择 (40)11 减速器箱体及附件的设计 (42)12 设计小结 (46)13 参考文献 (47)1.设计任务书1.1 课程设计的设计内容设计带式输送机传动系统中的减速器，其传动转动装置图如下图1-1所示。

图1.1 带式输送机传动系统简图1—电动机；2—联轴器；3—两级圆柱齿轮减速器；4—联轴器；5—滚筒；6—输送带1.2 课程设计的原始数据动力及传动装置已知条件：①运输带最大有效拉力：F=8000N；②运输带的工作速度：v=0.6m/s；③输送机滚筒直径：D=400mm；④使用寿命10年。

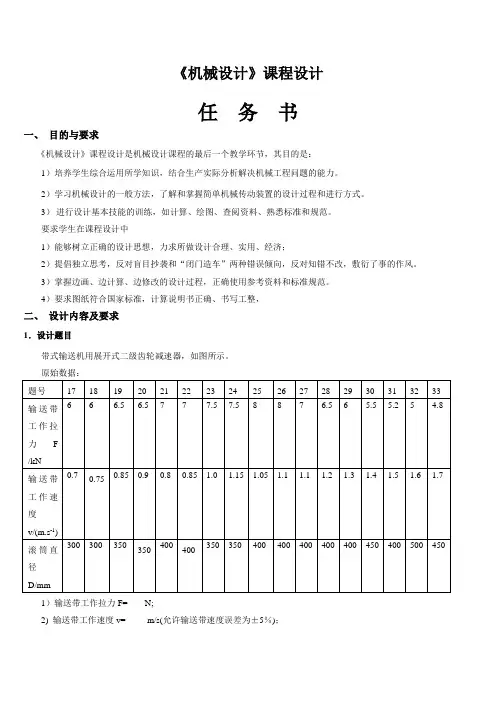

《机械设计》课程设计任务书一、目的与要求《机械设计》课程设计是机械设计课程的最后一个教学环节，其目的是：1）培养学生综合运用所学知识，结合生产实际分析解决机械工程问题的能力。

2）学习机械设计的一般方法，了解和掌握简单机械传动装置的设计过程和进行方式。

3）进行设计基本技能的训练，如计算、绘图、查阅资料、熟悉标准和规范。

要求学生在课程设计中1）能够树立正确的设计思想，力求所做设计合理、实用、经济；2）提倡独立思考，反对盲目抄袭和“闭门造车”两种错误倾向，反对知错不改，敷衍了事的作风。

3）掌握边画、边计算、边修改的设计过程，正确使用参考资料和标准规范。

4）要求图纸符合国家标准，计算说明书正确、书写工整，二、设计内容及要求1．设计题目带式输送机用展开式二级齿轮减速器，如图所示。

1）输送带工作拉力F= N;2) 输送带工作速度v= m/s(允许输送带速度误差为±5％)；3）滚筒直径D= mm;4) 滚筒效率η＝0.96（包括滚筒和轴承的效率损失）；5）工作情况：两班制，连续单向运转，载荷较平稳；6）工作年限：10年；7）动力来源：电力，三相交流，电压380V；8）制造条件及生产批量：一般机械厂制造，中批量生产。

2．设计内容：1）传动装置的总体方案设计；选择电动机；计算运动和动力参数；传动零件的设计。

2）绘制装配图和零件图。

3）设计计算说明书一份，包括：确定传动装置的总体方案，选择电动机，计算运动和动力参数，传动零件的设计，轴、轴承、键的校核，联轴器的选择，箱体的设计等。

三、进度计划四、课程设计成果要求1）减速器装配图1张（0号）；2）大齿轮零件图1张（2号）、输出轴零件图1张（2号）。

3）设计说明书一份。

五、考核方式依据：设计图纸质量、设计说明书中计算方法和过程是否正确、平时考勤。

成绩：按五级分制：优、良、中、及格、不及格学生姓名：指导教师：2012年月日。

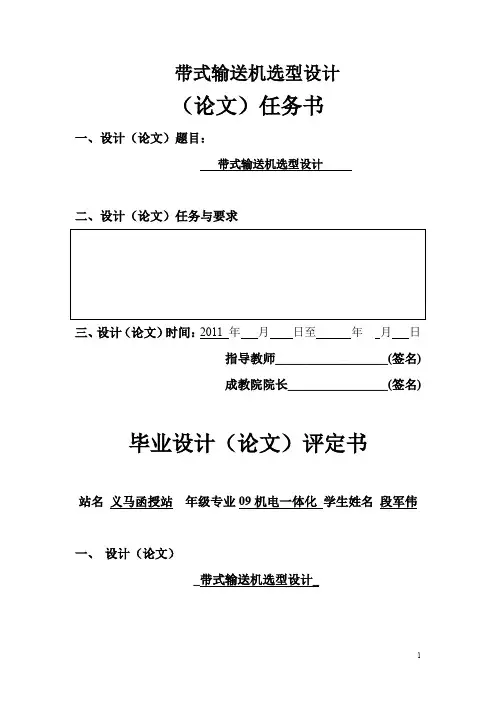

带式输送机选型设计（论文）任务书一、设计（论文）题目：带式输送机选型设计二、设计（论文）任务与要求三、设计（论文）时间：2011 年月日至年月日指导教师__________________(签名)成教院院长________________(签名) 毕业设计（论文）评定书站名义马函授站年级专业09机电一体化学生姓名段军伟一、设计（论文）_带式输送机选型设计_二、设计（论文）共____ 39______页，附图____1______张三、审阅意见及评语根据学院教学管理的有关规定，同意（不同意）该生参加毕业答辩指导教师__________________(签名)职称__________________工作单位__________________一．选题意义及背景带式输送机是散状物料的主要运输工具之一，被广泛用于煤炭、冶金、电力、化工、港口、建材、矿山、电力、轻工、粮食及交通运输等行业。

带式输送机由驱动装置、传动装置、张紧装置、上托辊、下托辊、中间架、支腿、以及头部、尾部清扫器组成。

由单机或多机组合成运输系统来运送物料，可输送松散密度为0.5～2.5t/m3的各种块状、粒状、粉状等散体物料，也可输送成件物品。

自60年代末开始，随着电子技术的迅速发展以及可用于制造、设计、组装胶带的各种电器、电子检测和保护装置的出现，带式输送机进入了一个新的发展时期。

二．毕业设计（论文）主要内容：1、输送带的选择；2、上、下托辊的选择、布置；3、驱动系统的选择，包括：驱动滚筒的选择，驱动电机的选择，减速器、联轴器的选择；4、改向滚筒的选择；5、张紧装置的选择；6、清扫器的选择；7、机架的选择等三．计划进度：第一阶段:1、设计准备工作（1）熟悉任务书，明确设计的内容和要求；（2）熟悉设计指导书，有关资料、图纸等。

2、总体设计根据设计要求完成各部分的选型设计计算。
