传统的PLC与变频器之间的接口大多采用的是依靠PLC的数字量输出来控制变频器的启停

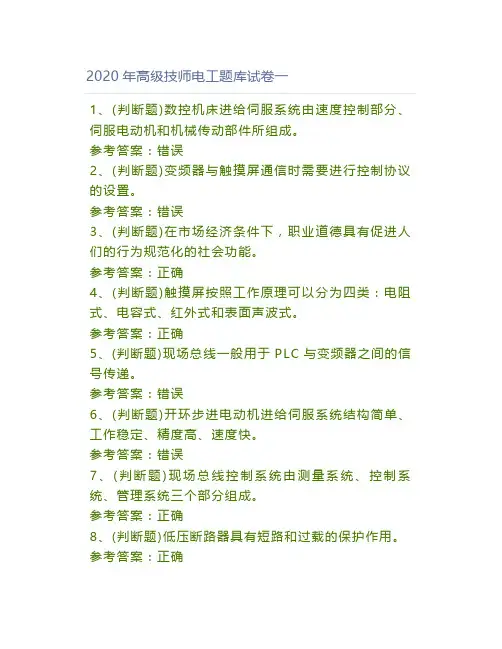

2020年高级技师电工题库试卷一1、(判断题)数控机床进给伺服系统由速度控制部分、伺服电动机和机械传动部件所组成。

参考答案：错误2、(判断题)变频器与触摸屏通信时需要进行控制协议的设置。

参考答案：错误3、(判断题)在市场经济条件下，职业道德具有促进人们的行为规范化的社会功能。

参考答案：正确4、(判断题)触摸屏按照工作原理可以分为四类：电阻式、电容式、红外式和表面声波式。

参考答案：正确5、(判断题)现场总线一般用于PLC与变频器之间的信号传递。

参考答案：错误6、(判断题)开环步进电动机进给伺服系统结构简单、工作稳定、精度高、速度快。

参考答案：错误7、(判断题)现场总线控制系统由测量系统、控制系统、管理系统三个部分组成。

参考答案：正确8、(判断题)低压断路器具有短路和过载的保护作用。

参考答案：正确9、(判断题)触摸屏连到变频器前，需先设置变频器的站号、通信速度、操作模式等参数。

参考答案：正确10、(判断题)安装在制造和过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。

参考答案：正确11、(判断题)测绘数控机床电气控制系统图时必要时可在带电的情况下进行拆卸、插拔等。

参考答案：错误12、(判断题)游标卡尺测量前应清理干净，并将两量爪合并，检查游标卡尺的精度情况。

参考答案：正确13、(判断题)PLC的温度控制模块中包含了PID调节器。

参考答案：正确14、(判断题)设备验收书中应包括设备名称型号、安装时间地点、配件资料、试机运行情况、是否通过现场验收，各方负责人签字等。

参考答案：正确15、(判断题)PLC模拟量闭环控制系统由PID调节器，D/A、A/D模块，传感变送器等组成。

参考答案：正确16、(判断题)触摸屏用户制作画面具有显示功能、检测功能、数据采样功能和开关功能。

参考答案：错误17、(判断题)PLC闭环控制系统采用PID控制器，具有不需要数学模型、结构简单、容易实现、灵活性好、适应性强、使用方便等优点。

PLC常用的输入输出元件输入（Input）模块和（Output）模块简称为I/O模块，它们是PLC系统的眼、耳、手、脚，是联系外部现场设备和CPU模块的桥梁。

CPU模块集成了输入电路和输出电路。

而无论是输入模块采集信号还是输出模块输出信号，都需要一些外部元件设备的帮忙，这次我们来就简单的介绍一下PLC常用的输入输出元件。

➢按钮按钮是主令元件，只能发信号给PLC，当PLC接收到按钮的电压变化，即0到1或者是1到0或通、断信号后，根据PLC中的逻辑控制程，计算控制结果，然后输出到阀，或电机，或继电器，使设备工作。

一般按钮按到PLC的输入点后，电压到时，会通过光藕合管发信号映像到PLC的输入区。

➢选择开关选择开关是把分接选择器和切换开关的功能结合在一起，能承载、通断电流的一种开关装置。

有2段、3段和组合开关。

万能开关及凸轮转换器这些都是选择开关。

常用的就是转换开关。

具体实现什么功能，主要根据程序和电路来决定。

主要就是各种设备的操作功能的转换➢拨码开关拨码开关（也叫DIP开关，拨动开关，超频开关，地址开关，拨拉开关，数码开关，指拨开关）是一款用来操作控制的地址开关，采用的是0/1的二进制编码原理。

通俗的说也就是一款能用手拨动的微型的开关，所以也通常叫指拨开关的也很多。

数字电路通常用 BCD 码表示十进制，用高、低电平表示二进制的 1 、0 ，拨码开关内部的机械触点把对应的十进制数转换成 8421码（BCD 码的一种），用来输入数据。

如定时器的定时时间、信号发生器的频率、计数器的脉冲数量等参数。

➢限位开关限位开关又称行程开关，可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。

当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和电机。

限位开关的应用方面很多，很多电器里面都有它的身影。

它主要是起连锁保护的作用。

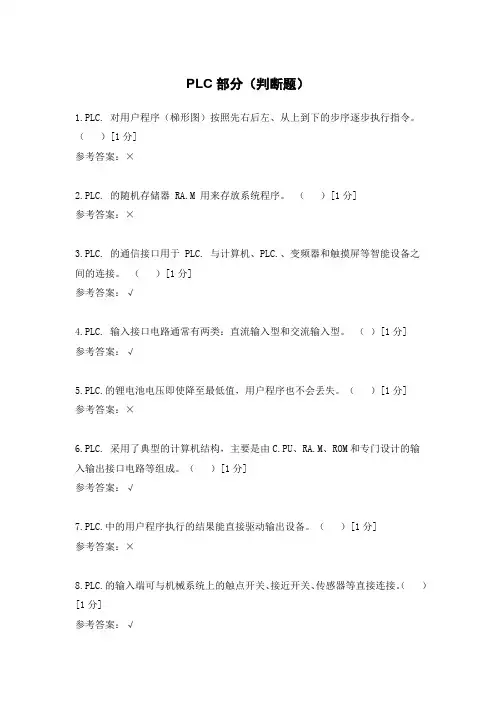

PLC部分（判断题）1.PLC. 对用户程序（梯形图）按照先右后左、从上到下的步序逐步执行指令。

（）[1分]参考答案：×2.PLC. 的随机存储器 RA.M 用来存放系统程序。

（）[1分]参考答案：×3.PLC. 的通信接口用于 PLC. 与计算机、PLC.、变频器和触摸屏等智能设备之间的连接。

（）[1分]参考答案：√4.PLC. 输入接口电路通常有两类：直流输入型和交流输入型。

（）[1分]参考答案：√5.PLC.的锂电池电压即使降至最低值，用户程序也不会丢失。

（）[1分]参考答案：×6.PLC. 采用了典型的计算机结构，主要是由C.PU、RA.M、ROM和专门设计的输入输出接口电路等组成。

（）[1分]参考答案：√7.PLC.中的用户程序执行的结果能直接驱动输出设备。

（）[1分]参考答案：×8.PLC.的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。

（）[1分]参考答案：√9.PLC.只能通过简易编程器编制控制程序。

（）[1分]参考答案：×10.PLC.的输入输出端口都采用光电隔离。

（）[1分]参考答案：√11.在PLC.梯形图中如单个接点与一个并联支路串联，应将并联支路紧靠右侧母线排列，而把单个接点串联在其左边。

（）[1分]参考答案：×12.PLC.的系统程序永久保存在PLC.中，用户不能改变，用户程序是根据生产工艺要求编制的，可通过编程器修改或增删。

（）[1分]参考答案：√13.PLC.的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。

（）[1分]参考答案：×14.PLC.产品技术指标中的存储容量是指其内部用户存储器的存储容量。

（）[1分]参考答案：√15.可编程序控制器只具有数字量或模拟量输入输出控制的能力。

（）[1分] 参考答案：×16.PLC.的扫描周期就是PLC.完成一个完整工作周期，即从读入输入状态到发出输出信号所用的时间。

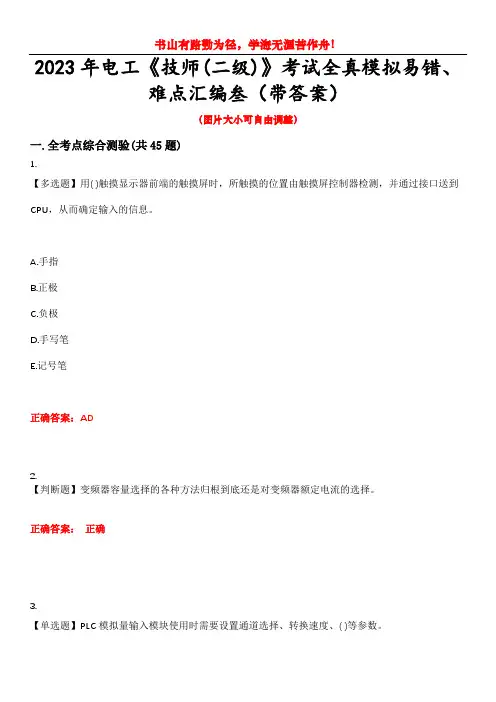

2023年电工《技师(二级)》考试全真模拟易错、难点汇编叁（带答案）（图片大小可自由调整）一.全考点综合测验(共45题)1.【多选题】用( )触摸显示器前端的触摸屏时，所触摸的位置由触摸屏控制器检测，并通过接口送到CPU，从而确定输入的信息。

A.手指B.正极C.负极D.手写笔E.记号笔正确答案：AD2.【判断题】变频器容量选择的各种方法归根到底还是对变频器额定电流的选择。

正确答案：正确3.【单选题】PLC模拟量输入模块使用时需要设置通道选择、转换速度、( )等参数。

A.放大倍数B.触发方式C.平均值与最大值D.偏移量与增益值正确答案：D4.【判断题】F×2N 系列PLC 字逻辑运算异或指令的助记符是×OR。

正确答案：正确5.【单选题】三相变压器的联结组标号Dy11表示二次侧绕组的电压相量超前对应的一次侧绕组电压相量A.60°B.30°C.330°D.110°正确答案：B6.【单选题】电气设备定期检修的目的是及时发现( )，保证设备的安全运行。

A.停电现象B.电路断线C.电机过载D.故障隐患正确答案：D7.【判断题】A/D 转换的常用方法有串行A/D 转换、双微分A/D 转换、逐次接近A/D 转换。

正确答案：正确8.【单选题】触摸屏与PLC相连时要设置PLC类型、通信口类型、波特率、( )等参数。

A.PLC 站号B.屏幕尺寸C.电源电压D.控制模式正确答案：A9.【单选题】数据分配器由1个数据输入端、M个数据输出端和所组成。

( )A.N位通道选择信号B.1位通道选择信号C.N位通道屏蔽信号D.1位通道屏蔽信号正确答案：A10.【单选题】四个JK触发器组成的十进制计数器中，将四个CP端连在一起，因此是计数器。

( )A.同步B.异步C.步进D.程控正确答案：A11.【判断题】指导操作就是通过具体示范操作和现场技术指导训练，使学员的动手操作能力不断增强和提高。

三相异步电动机双速可逆变频调速PLC控制异步电动机变频调速所要求的变频电源几乎都采用静止式变频器。

利用变频器进行调速控制时，只需改变变频器内部逆变电路换流器件的开关顺序，即可以达到对输出进行换相的目的，很容易实现电动机的正、反转切换。

本文介绍了PLC在三相交流异步电动机变频调速系统方面的设计，说明了系统的控制策略和工作原理，探讨三相异步电动机双速可逆变频调速PLC控制。

1、PLC在三相交流异步电动机变频调速系统设计三相交流异步电动机变频调速系统，以可编程序控制器PLC 作为核心控制部件，通过速度传感器将电动机的转速信号传给PLC, PLC经过控制规律的运算后，给出控制信号，改变电动机输入电压的频率，来调节电动机的转速，从而构成了一个闭环的速度控制系统。

如图1 所示。

2、三相异步电动变频器电路连接的要点2.1变频器前面一定要加接触器输入侧接触器的作用。

一般说来，在断路器和变频器之间，应该有接触器。

a. 可通过按钮开关方便地控制变频器的通电与断电。

b. 发生故障时可自动切断变频器电源，如：变频器自身发生故障，报警输出端子动作时，可使接触器KM迅速断电，从而使变频器立即脱离电源。

另外，当控制系统中有其他故障信号时，也可迅速切断变频器电源。

2.2变频器与电动机之间是否接输出接触器并不要求和工频进行切换时，变频器与电动机接触器，则有可能在变频器的输出频率较高的致变频器跳闸。

a. 当一台变频器只控制一台电动机，且并不要求和工频进行切换时，变频器与电动机之间不要接输出接触器。

因为如果接入了输出接触器，则有可能在变频器的输出频率较高的情况下启动电动机，产生较大的启动电流，导致变频器跳闸。

b. 必须接输出接触器的情况有两种：当一台变频器接多台电动机时，每台电动机必须要有单独控制的接触器。

另外，在变频和工频需要切换的情况下，当电动机接至工频电源时，必须切断和变频器之间的联系。

通用变频器，一般都是采用交、直、交的方式组成，利用普通的电网电源运行的交流拖动系统，为了实现电动机的正、反转切换，必须利用触器等装置对电源进行换相切换。

利用PLC和变频器实现多电机速度同步控制在传统的传动系统中，要保证多个执行元件间速度的一定关系，其中包括保证其间的速度同步或具有一定的速比，常采用机械传动刚性联接装置来实现。

但有时若多个执行元件间的机械传动装置较大，执行元件间的距离较远时，就只得考虑采用独立控制的非刚性联接传动方法。

下面以两个例子分别介绍利用PLC和变频器实现两个电机间速度同步和保持速度间一定速比的控制方法。

1、利用PLC和变频器实现速度同步控制薄膜吹塑及印刷机组的主要功能是，利用挤出吹塑的方法进行塑料薄膜的加工，然后经过凹版印刷机实现对薄膜的印刷，印刷工艺根据要求不同可以采用单面单色、单面多色、双面单色或双面多色等方法。

在整个机组中，有多个电机的速度需要进行控制，如挤出主驱动电机、薄膜拉伸牵引电机、印刷电机以及成品卷绕电机等。

电机间的速度有一定的关系，如：挤出主电机的速度由生产量要求确定，但该速度确定之后，根据薄膜厚度，相应的牵引速度也就确定，因此挤出速度和牵引速度之间有一确定的关系；同时，多组印刷胶辘必须保证同步，印刷电机和牵引电机速度也必须保持同步，否则，将影响薄膜的质量、印刷效果以及生产的连续性；卷绕电机的速度受印刷速度的限制，作相应变化，以保证经过印刷的薄膜能以恒定的张力进行卷绕。

在上述机组的传动系统中，多组印刷胶辘的同步驱动可利用刚性的机械轴联接，整个印刷胶辘的驱动由一台电机驱动，这样就保证了它们之间的同步。

印刷电机的速度必须保证与牵引电机的速度同步，否则，在此两道工艺之间薄膜会出现过紧或过松的现象，影响印刷质量和生产的连续性。

但是印刷生置与牵引装置相距甚远，无法采用机械刚性联接的方法。

为实现牵引与印刷间的同步控制，牵引电机和印刷电机各采用变频器进行调速，再用PLC对两台变频器直接控制。

牵引电机和印刷电机采用变频调速，其控制框图如图1所示。

在这个闭环控制中，以牵引辘的速度为目标，由印刷电机变频器调节印刷辘速度来跟踪牵引辘的速度。

变频器与PLC的联动控制随着现代工业自动化的发展，变频器和PLC成为了工业控制领域中常用的设备。

它们分别担负着驱动电机和控制各种自动化设备的重要任务。

而将变频器和PLC进行联动控制，可以实现更加灵活和高效的工业生产过程。

本文将详细介绍变频器与PLC的联动控制原理、应用和优势。

一、变频器和PLC的基本介绍1. 变频器变频器，即交流变频调速器，是一种通过调整电源频率和电压来控制电机转速的装置。

它可以使电机实现无级调速，适用于各种需要调整转速的场合。

2. PLCPLC，即可编程逻辑控制器，是一种专门用于控制自动化设备的计算机控制系统。

它可以编程实现各种逻辑运算，对输入输出信号进行处理，并控制各种执行器的动作。

二、变频器与PLC的联动控制原理变频器与PLC的联动控制主要基于以下几个原理。

1. 通信协议变频器和PLC之间需要通过某种通信协议进行数据传输和控制命令的交互。

常用的通信协议包括Modbus、Profibus等。

2. 输入输出信号交互PLC可以通过输入模块接收传感器或者其他设备的信号，然后根据预设的逻辑进行处理，并通过输出模块控制变频器的启停、转速等参数。

3. 控制策略根据实际需求，可以通过PLC编程实现不同的控制策略。

例如，根据流量传感器检测到的流量信号，PLC可以调整变频器的输出频率，以达到预期的流量控制效果。

三、变频器与PLC的联动控制应用变频器与PLC的联动控制在工业自动化领域有广泛的应用。

以下是几个常见的例子。

1. 水泵控制系统通过变频器和PLC联动控制，可以实现水泵的自动控制。

根据PLC程序中的逻辑，通过检测水位、压力等信号，PLC可以控制变频器的启停和转速，以确保水泵的正常运行。

2. 输送带控制系统在自动化生产线上，通过变频器和PLC的联动控制，可以实现对输送带的运行速度和方向的精确控制。

根据PLC的程序逻辑，可以根据工件的数量和位置，实时调整变频器的输出频率和方向，使输送带与生产线的工作同步。

陶瓷生产线PLC与变频器的通讯
陶瓷生产线PLC与变频器是现代化陶瓷生产过程中常用的设备。

PLC（可编程逻辑控制器）是一种数字化电子设备，可以编程实现逻辑电路、顺序控制、时间控制、计数器和计时器功能。

变频器是一种能够改变电机转速的装置，通过调节电机的频率和电压实现对电机转速的控制。

在陶瓷生产中，PLC与变频器之间的通讯非常重要。

通过PLC与变频器的通讯，可以实现对变频器的远程监控和控制，提高生产效率和降低能耗。

PLC与变频器之间的通讯方式一般有以下几种：
1. 串口通讯：PLC与变频器通过串口连接，通过串口通讯可以实现基本的监控和控制功能。

PLC通过串口发送指令给变频器，变频器接收到指令后执行相应的操作，并将执行结果通过串口发送给PLC。

PLC与变频器之间的通讯需要进行正确的设置和配置，确保通讯的稳定和可靠性。

通讯的设置包括通讯协议的选择、通讯参数的设置、设备的地址分配等。

通讯的配置包括设备的参数设置、指令的编写和调试等。

1. 生产过程的控制：通过PLC与变频器的通讯，可以实现对陶瓷生产过程中的设备的自动控制。

通过调节变频器的频率和电压，可以实现对电机的转速和转向的控制。

2. 故障诊断和报警：通过PLC与变频器的通讯，可以实时监测设备的运行状态，并进行故障诊断和报警。

当设备出现故障时，PLC可以发送相应的指令给变频器，实现故障的检测和排除。

3. 数据的采集和记录：通过PLC与变频器的通讯，可以实时采集设备的运行数据，并进行记录和分析。

这些数据可以用于生产过程的优化和改进。

绪论单元测试1.自动化生产线安装与调试课程主讲教师由___________组成。

（）。

A:崔健B:马冬宝C:季君D:张赛昆答案:ABCD2.主要以亚龙公司YL-335B自动化装配生产线为教学载体，由简单到复杂，单站到全线，培养学生和企业员工掌握自动化生产线各单元机械安装与调整、电路设计与连接、设备参数现场整定，人机界面组态、控制程序编制与调试以及设备故障排除的能力。

（）A:对B:错答案:A项目一测试1.传感器有如人的眼睛、耳朵、鼻子等感官器件，是自动化生产线中的__________元件，能感受规定的被测量并按照一定的规律转换成电信号输出。

（）A:存储B:执行C:检测D:控制答案:C2.光电式接近开关（简称光电开关）是利用__________原理，用以检测物体的有无和表面状态变化等的传感器。

（）A:霍尔效应B:磁感应效应C:光电效应D:电感效应答案:C3.光电接近开关主要由光发射器和光接收器构成。

如果光发射器发射的光线因检测物体不同而被遮掩或反射，到达光接收器的量将会发生变化。

光接收器的敏感元件将检测出这种变化，并转换为电气信号输出。

（）A:对B:错答案:A4.按照接收器接收光的方式的不同，光电式接近开关可分为对射式、反射式和漫射式3种。

（）A:对B:错答案:A5.漫射式光电接近开关的工作原理示意图如图所示,这种光电开关是利用光照射到被测物体上后反射回来的光线而工作的，由于物体反射的光线为漫射光，故称为漫射式光电接近开关。

它的光发射器与光接收器处于同一侧位置，且为一体化结构。

在工作时，光发射器始终发射检测光，若接近开关前方一定距离内没有物体，则没有光被反射到接收器，接近开关处于常态而不动作；反之若接近开关的前方一定距离内出现物体，只要反射回来的光强度足够，则接收器接收到足够的漫射光就会使接近开关动作而改变输出的状态。

（）A:错B:对答案:B6.自动化生产线中，接近开关通常作为信号输入元件与PLC输入端连接。

变频器与PLC的连接及通讯方式变频器与PLC连接方式一般有以下几种方式：①利用PLC的模拟量输出模块控制变频器PLC的模拟量输出模块输出0～5V电压信号或4～20mA电流信号，作为变频器的模拟量输入信号，控制变频器的输出频率。

这种控制方式接线简单，但需要选择与变频器输入阻抗匹配的PLC输出模块，且PLC的模拟量输出模块价格较为昂贵，此外还需采取分压措施使变频器适应PLC的电压信号范围，在连接时注意将布线分开，保证主电路一侧的噪声不传至控制电路。

②利用PLC的开关量输出控制变频器。

PLC的开关输出量一般可以与变频器的开关量输入端直接相连。

这种控制方式的接线简单，抗干扰能力强。

利用PLC的开关量输出可以控制变频器的启动／停止、正／反转、点动、转速和加减时间等，能实现较为复杂的控制要求，但只能有级调速。

使用继电器触点进行连接时，有时存在因接触不良而误操作现象。

使用晶体管进行连接时，则需要考虑晶体管自身的电压、电流容量等因素，保证系统的可靠性。

另外，在设计变频器的输入信号电路时，还应该注意到输入信号电路连接不当，有时也会造成变频器的误动作。

例如，当输入信号电路采用继电器等感性负载，继电器开闭时，产生的浪涌电流带来的噪声有可能引起变频器的误动作，应尽量避免。

③PLC与RS-485通信接口的连接。

所有的标准西门子变频器都有一个RS-485串行接口（有的也提供RS-232接口），采用双线连接，其设计标准适用于工业环境的应用对象。

单一的RS-485链路最多可以连接30台变频器，而且根据各变频器的地址或采用广播信息，都可以找到需要通信的变频器。

链路中需要有一个主控制器（主站），而各个变频器则是从属的控制对象（从站）PLC 和变频器通讯方式：1、PLC的开关量信号控制变频器PLC可以通过程序控制变频器的启动、停止、复位；也可以控制变频器高速、中速、低速端子的不同组合实现多段速度运行。

但是，因为它是采用开关量来实施控制的，其调速曲线不是一条连续平滑的曲线，也无法实现精细的速度调节。

plc和变频器通讯接线图详解PLC可编程控制器的存储器可以分为系统程序存储器、用户程序存储器及工作数据存储器等三种。

变频器基本结构图
PLC的变频器控制电机正反转接线图
1、按接线图将线连好后，启动电源，准备设置变频器各参数。

2、按“MODE”键进入参数设置模式，将Pr.79设置为“2”：外部操作模式，启动信号由外部端子(STF、STR)输入，转速调节由外部端子(2、5之间、4、5之间、多端速)输入。

3、连续按“MODE”按钮，退出参数设置模式。

4、按下正转按钮，电动机正转启动运行。

5、按下停止按钮，电动机停止。

6、按下反转按钮，电动机反转启动运行。

7、按下停止按钮，电动机停止。

8、若在电动正转时按下反转按钮，电动机先停止后反转;反之，若在电动机反转时按下正转按钮，电动机先停止后正转。

传统的PLC与变频器之间的接口大多采用的是依靠PLC的数字量输出来控制变频器的启停，依靠PLC的模拟输出来控制变频器的速度给定，这样做存在以下问题：1、需要控制系统在设计时采用很多硬件，价格昂贵2、现场的布线多容易引起躁声和干扰3、PLC 和变频器之间传输的信息受硬件的限制，交换的信息量很少。

4、在变频器的启停控制中由于继电器接触器等硬件的动作时间有延时，影响控制精度。

5、通常变频器的故障状态由一个接点输出，PLC能得到变频器的故障状态，但不能准确的判断当故障发生时，变频器是何种故障。

如果PLC通过与变频器进行通讯来进行信息交换，可以有效地解决上述问题，通讯方式使用的硬件少，传送的信息量大，速度快，等特点可以有效地解决上述问题，另外，通过网络，可以连续地对多台变频器进行监视和控制，实现多台变频器之间的联动控制和同步控制，通过网络还可以实时的调整变频器的参数。

目前各个厂家的变频器都相继的开发出了支持连网的功能，比如，很多变频器都有了支持现场总线（如：DEVICENET、PROFIBUS、AS_I）等的接口协议，可以很方便的与PLC进行数据通信。

现在主要介绍西门子S7-200和Micro Master变频器之间的通讯协议USS，使用USS通讯协议，用户可以通过程序调用的方式实现S7-200和Micro Master变频器之间的通信，编程的工作量小，通讯网络由PLC和变频器内置的RS485通讯口和双绞线组成，一台S7-200最多可以和31台变频器进行通讯，这是一种费用低、使用方便的通讯方式。

一、USS通讯协议介绍USS通讯协议的功能，所有的西门子变频器都带有一个RS485通讯口，PLC作为主站，最多允许31个变频器作为通讯连路中的从站，根据各变频器的地址或者采用广播方式，可以访问需要通讯的变频器，只有主站才能发出通讯请求报文，报文中的地址字符指定要传输数据的从站，从站只有在接到主站的请求报文后才可以向从站发送数据，从站之间不能直接进行数据交换。

PLC与变频器应用技术实操单选题100道及答案解析1. PLC 输出模块没有输出信号，可能的原因是（）A. 程序错误B. 电源故障C. 输出线路断路D. 以上都是答案：D解析：程序错误会导致无法按照预期输出；电源故障会使输出模块无法正常工作；输出线路断路也会造成没有输出信号。

2. 变频器的主要作用是（）A. 改变电压B. 改变电流C. 改变频率D. 以上都是答案：C解析：变频器主要用于改变电源的频率，从而实现对电机转速的调节。

3. 在PLC 编程中，常开触点对应的指令是（）A. LDB. LDNC. AD. AN答案：A解析：LD 指令用于常开触点。

4. 以下哪种不是PLC 的编程语言（）A. 梯形图B. 指令表C. 流程图D. 功能块图答案：C解析：PLC 的编程语言主要有梯形图、指令表、功能块图等，流程图不是PLC 的编程语言。

5. 变频器的参数设置通常通过（）完成A. 操作面板B. 计算机软件C. 以上都是D. 以上都不是答案：C解析：既可以通过变频器的操作面板进行参数设置，也可以使用计算机软件来完成。

6. PLC 的工作方式是（）A. 等待命令B. 循环扫描C. 中断处理D. 随机工作答案：B解析：PLC 采用循环扫描的工作方式。

7. 要使变频器驱动的电机反转，需要改变的参数是（）A. 频率B. 电压C. 转向D. 电流答案：C解析：通过改变转向参数来实现电机的反转。

8. PLC 输入模块的作用是（）A. 将外部信号转换为PLC 内部信号B. 输出控制信号C. 存储程序D. 计算数据答案：A解析：输入模块负责将外部的输入信号转换为PLC 内部能够处理的信号。

9. 以下哪种不是变频器的控制方式（）A. V/F 控制B. 矢量控制C. 直接转矩控制D. 脉冲宽度调制答案：D解析：脉冲宽度调制是实现控制的一种手段，不是变频器的控制方式，V/F 控制、矢量控制、直接转矩控制是常见的变频器控制方式。

PLC几种常见的连接口和通讯协议1RS232接口与RS485接口的区别一、接口的物理结构1、RS232接口：计算机通讯接口之一，通常 RS-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和 COM2。

2、RS485RS485无具体的物理形状，根据工程的实际情况而采用的接口。

二、接口的电子特性1、RS232：传输电平信号接口的信号电平值较高(信号“1”为“-3V至-15V”,信号“0”为“3至15V”)，易损坏接口电路的芯片，又因为与TTL电平(0~“<0.8v”,1~“>2.0V”)不兼容故需使用电平转换电路方能与TTL电路连接。

另外抗干扰能力差。

2、RS485：传输差分信号逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。

接口信号电平比RS-232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。

三、通讯距离长短1、RS232：RS232传输距离有限，最大传输距离标准值为15米，且只能点对点通讯，最大传输速率最大为20kB/s。

2、RS485：RS485最大无线传输距离为1200米。

最大传输速率为10Mbps，在100Kb/S的传输速率下，才可以达到最大的通信距离。

采用阻抗匹配、低衰减的专用电缆可以达到1800米！超过1200米，可加中继器（最多8只），这样传输距离接近10Km。

四、能否支持多点通讯RS232：RS232接口在总线上只允许连接1个收发器，不能支持多站收发能力，所以只能点对点通信，不支持多点通讯。

RS485：RS485接口在总线上是允许连接多达128个收发器。

即具有多站通讯能力，这样用户可以利用单一的RS485接口方便地建立起设备网络。

五、通讯线的差别RS232：可以采用三芯双绞线、三芯屏蔽线等。

基于PLC数字量方式的变频器的调速控制作者：张树焦健来源：《科技资讯》 2012年第14期张树焦健(河北港口集团有限公司教育培训中心职业高中河北秦皇岛 066000)摘要:随着自动控制技术的发展,交流调速系统基本取代了直流电动机调速系统,该领域迫切需要掌握变频器应用技能的电气技术工人。

本文以在电气传动系统中广泛采用的变频器控制的交流调速系统为例,分析设计了基于PLC数字量方式控制变频器调速的实训方案。

关键词:变频器调速数字量 PLC中图分类号:TN77 文献标识码:A 文章编号:1672-3791(2012)05(b)-0035-021 基于PLC数字量方式控制变频器调速的现实意义随着现代电子技术的飞速发展,变频调速节电器以其卓越的功能在各个领域得到越来越广泛的应用,在不到20年的时间里,已被国内外公认为是最理想、最有发展前途的一种调速方式了。

在电力拖动领域,解决好电动机的无级调速问题具有十分重要的意义。

随着职业教育的改革,以就业为目标,突出技能,强调与岗位衔接,注重增加相关实训内容,培养学生解决实际问题的能力,成为职业院校培养人才的目标。

现代工矿企业尤其是港口运动机械大多采用变频器驱动电机,并通过操作机构和各种终端保护实现多段速控制的应用较多。

熟悉变频器的基本操作和控制,为学生将来更好更快地适应工作岗位打下基础。

2 基于PLC数字量方式控制变频器调速控制的重点与难点对于想要实现基于PLC数字量方式控制变频器调速,首先需要学员掌握变频器外部控制端子的功能和控制方式,熟悉PLC的编程,在此基础上了解变频器在外部运行模式下的操作方式,最后结合港口装卸设备对电动机械的运行和控制要求,着重讲解多段速变频调速的使用及设置,并通过实训使学员掌握科学、正确的设计方法。

在讲解与操作过程中要注意强调该应用的实际意义,引入PLC开关量控制时要引导学员自行分析出开关量和变频器外部端子控制方式的相通之处,利用PLC程序实现将端子控制方式转换为数字量方式控制。

目录目录 (1)第一章绪论 (3)1.1研究背景及意义 (3)1.2相关技术简介 (3)1.2.1变频器的应用与发展概况 (3)1.2.2 PLC技术 (5)1.3本文设计的主要内容 (6)第二章变频调速原理 (6)2.1变频器基本结构 (6)2.2 变频调速的基本原理 (7)2.3 变频调速的优点 (10)第三章 PLC技术 (12)3.1 PLC概述 (12)3.2 PLC的组成及各部分作用 (12)3.3 PLC的工作原理 (15)第四章实验系统的设计 (17)4.1系统设计功能分析 (17)4.2 PLC和变频器的选择 (17)4.2.1SIMATIC S7-200介绍 (17)4.2.2 SIMATIC MICROMASTER420变频器性能介绍 (21)4.3 闭环系统设计 (22)4.3.1 系统硬件设计 (23)4.4 多段速控制设计 (28)4.4.1 硬件设计 (28)4.5软件设计 (30)4.5.1 编程软件介绍 (30)4.5.2闭环程序设计 (31)4.5.3 多段速程序设计 (34)第五章实验调试和数据分析 (36)5.1 闭环系统 PID参数整定 (36)5.2 多段速控制分析 (38)第六章总结与体会 (38)参考文献 (39)致谢 (39)第一章绪论1.1研究背景及意义调速系统快速性、稳定性、动态性能好是工业自动化生产中基本要求。

在科学研究和生产实践的诸多领域中调速系统占有着极为重要的地位特别是在国防、汽车、冶金、机械、石油等工业中，具有举足轻重的作用。

调速控制系统的工艺过程复杂多变，具有不确定性，因此对系统要求更为先进的控制技术和控制理论。

可编程控制器（PLC）可编程控制器是一种工业控制计算机，是继续计算机、自动控制技术和通信技术为一体的新型自动装置。

它具有抗干扰能力强，价格便宜，可靠性强，编程简朴，易学易用等特点，在工业领域中深受工程操作人员的喜欢，因此PLC已在工业控制的各个领域中被广泛地使用。

变频器理论试题库一、填空题1.（）器件是目前通用变频器中广泛使用的主流功率器件。

2 .变频器按变换环节可分为（）型和（）频器。

3 •变频器按照滤波方式分（）型和（）型变频器。

5 .智能功率模块IPM将大功率开关器件和（）电路、（、电路、（、电路等集成在冋一个模块内。

7.基频以下调速时，变频装置必须在改变输出（、的同时改变输出（、的幅值。

8.基频以下调速时，为了保持磁通恒定，必须保持U/F=()。

9•变频器的主电路，通常用（）或（）表示交流电源的输入端，用（）表示输出端。

10. 通过（）接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。

11•变频器输入侧的额定值主要是（）和（）12•变频器输出侧的额定值主要是输出（）、（）、（）、配用电动机容量和超载能力。

13. 变频器的频率指标有频率（）、频率（）、频率（）14. 变频器运行频率设定方法主要有（、给定（）给定、（）给定和通信给定。

15•变频器的外接频率模拟给定分为（、控制、（、控制两种。

16. 通用变频器的电气制动方法，常用的有三种（、制动、（）制动、（、。

17. 变频器的PID功能中，P指（），1指（），。

指（、。

18. U/f控制方式的变频器主要用于（）、（）、（、等无动态指标要求的场合。

19. 交流偏置使三相单相变频器输出均为（）20. 低压变频器常用的电力电子器件有（）、（）、（）.21. 变频器主电路由（、电路、中间（、电路、（、三部分组成22. 变压器的控制方式主要有（）控制、（）控制、（）控制23 .电压型变频器中间直流环节采用大（、滤波，电流型变频器中间直流环节采用高阻抗（、滤波。

24. 直流电抗器的主要作用是改善变频器的输入电流的（）干扰，防止（、对变频器的影响，保护变频器及抑制直流电流（、。

25. 变频器具有（、保护、（、保护、（）保护、欠电压保护和瞬间停电的处理。

26. 变频器输入控制端子分为（、量端子和（）量端子。

变频器题库一：填空题1、变频器主要由（整流器）、中间直流环节、（逆变器）和（控制回路）组成。

2、变频器的预置流程必须在（编程方式）下进行。

3、变频器输出侧不允许接（电容器），也不允许接电容式单相电动机。

4、变频器由（主电路）和控制电路组成。

5、通常在电源与变频器之间要接入（低压断路器和接触器），以便在发生故障时能迅速切断电源。

6、对变频器进行功能预置时必须在（编程模式/PRG方式）下进行。

7、变频器和外部信号的连接需要通过相应的（接口）。

8、当电动机低于额定转速采用（恒转矩）调速。

9、变频器的运行操作键“REV”中文意思是（反转），“FWD”中文意思是（正转）。

10、变频器的逆变器是利用功率器件，有规律地控制逆变器中主开关的通断，从而得到（任意）频率的三相交流电输出。

11、变频器的外部信号接口包括（多功能输入和输出接口）、（多功能模拟输入和输出信号接口）、（数字输入和输。

（通信接口）、出接口）．12、三相异步电动机变频调速的控制方式有（恒磁通）、（恒电流）和（恒功率）三种。

13、恒压频比控制方式，相当于直流电动机（调压）调速的情况，属于（恒转矩）调速。

14、恒流变频调速控制方式就是要求在电动机变频调速过程中保持定子（电流I1）为一恒值。

恒流变频系统的过载能力（较小），只是用于负载（变化不大）的场合。

15、交流电源进线的对称滤波器对于抑制中频段的（高频噪声）干扰很有效。

16、变频器产生的谐波干扰第一是（辐射）干扰，它对周围的电子设备产生干扰。

17、由于变频器具有电子热保护功能，一般情况下可不接（热继电器）。

18、恒功率控制方式，相当于直流电动机（弱磁）调速的情况，属于近似（恒功率）调速。

19、变频调速系统中输出电压的调节方式有（脉冲宽度）和（脉冲幅度）调制方式。

20、直流斩波器是接在（直流电源）与（负载）之间，将恒定直流电压变换为（可调直流电压）的装置，也可称为直流-直流变换器。

21、晶闸管直流斩波器的换流方式有（电压）换流和（电换流两种。

1、（判断题）数据选择器的接线端由若干路数据输入端和几路数据输出端组成。

参考答案：错误2、（判断题）变频器驱动并联的几台电动机时只能采用恒压频比控制方式。

参考答案：正确3、（判断题）从整体结构上看，变频器可分为交一直一交变频器和交一交变频器两大类。

参考答案：正确4、（判断题）所谓接线系数是指继电器中电流与电流互感器一次电流之比。

参考答案：错误5、（判断题）低压断路器具有短路和过载的保护作用。

参考答案：正确6、（判断题）技师论文答辩并不是衡量学员编写论文和学习质量的重要手段。

参考答案：错误7、（判断题）电气设备维护的项目主要有绝缘电阻、接地接零、保护装置、电器性能等。

参考答案：正确8、（判断题）交一直一交变频器将工频交流电经整流器变换为直流电，经中间滤波环节后，再经逆变器变换为变频变压的交流电，故称为间接变频器。

参考答案：正确9、（判断题）三个JK触发器可以构成一个五进制计数器。

10、（判断题）当三极管的集电极电流大于它的最大允许电流ICM时，该管必被击穿。

参考答案：错误11、（判断题）一个计数器只有当所有状态都能连接在一起时，才叫具有自启动能力。

参考答案：正确12、（判断题）在触摸屏中不能创建文本框。

参考答案：错误13、（判断题）数据分配器由N个数据输入端和1个数据输出端所组成。

参考答案：错误14、（判断题）采用转速闭环矢量变换控制的变频调速系统，基本上能达到直流双闭环调速系统的动态性能，因而可以取代直流调速系统。

参考答案：正确15、（判断题）缩短休息与生理需要的时间是提高劳动定额水平的重要方面。

参考答案：错误16、（判断题）变频调速直接转矩控制系统具有信号处理特别简单的特点。

参考答案：正确17、（判断题）FX2N系列PLC的循环右移指令执行时不影响进位标志M8022o参考答案：错误18、（判断题）向企业员工灌输的职业道德太多了，容易使员工产生谨小慎微的观念。

19、（判断题）FX2N系列PLC字逻辑运算异或指令的助记符是XOR o参考答案：错误20、（判断题）三相变压器一、二次绕组接法不同时，其联结组标号是奇数。
