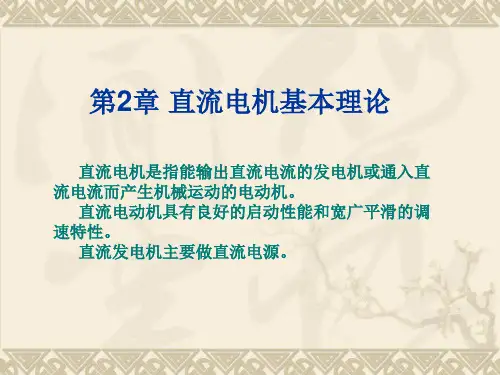

第二章直流电机内容提要一、直流电机的工作原理1、皮—萨电磁定律f=其方向用左手定则确定。
Bil2、直流电机电枢绕组内电流是交变的，直流电机具有可逆性。
二、直流电机的绕组1、绕组的基本形式：单迭绕组和单波绕组。
2、单迭绕组的特点a=a为支路对数，p为磁极对数。
p3、单波绕组的特点=a a为支路对数，即单波绕组的支路对数与磁极对数无关，总等于1。
1三、直流电机的励磁方式1、直流电机的励磁方式：分为他励、并励、串励和复励。
2、他励直流电机他励直流电机是一种励磁绕组与电枢绕组无联结关系，而由其它直流电源对励磁绕组供电的直流电机，励磁电流与电枢电流无关。
3、串励直流电机串励直流电机的励磁绕组与电枢绕组串联，电机的电枢电流与励磁电流相等。
4、并励直流电机并励直流电机的励磁绕组与电枢绕组并联，励磁绕组上所加的电压就是电枢两端的电压。
5、复励直流电机复励直流电机的主磁极上装有两个励磁绕组，一个与电枢电路并联(称为并励绕组)，然后再和另一个励磁绕组串联(称为串励绕组)。
也可以一个励磁绕组与电枢绕组串联后，再和另一个励磁绕组并联。
四、直流电机的磁场和电枢反应1、直流电机的主磁路分为五段：定子、转子之间的气隙；电枢齿；电枢磁轭；主磁路和定子磁轭。
2、直流电机的空载磁场空载时，气隙磁场仅由主磁极上的励磁磁动势建立。
电机磁路中磁通数值不大时，磁动势随磁通成正比例地增加；当磁通达到一定数值后，磁动势的增加比磁通增加得快，磁化曲线呈饱和特性。
3、直流电机负载时的磁场及电枢反应(1)负载时气隙磁场发生了畸变；(2)呈去磁作用；五、并励直流电动机的基本方程感应电动势 n C E e a ϕ=电磁转矩 a T em I C T ϕ=转矩方程 02T T T em +=电动势平衡方程 a a a R I E U +=功率平衡方程 N N N N I U P η= n T T I E p em em a a em 602π=Ω== N Fe c m ec Cuf Cua P p p p p p P +++++=1六、直流电动机的工作特性1、并励直流电动机的工作特性(1)转速特性 当fN f N I I U U ==,时，()a I f n =的关系曲线。
