《电气设备及运行维护》复习模块一电力系统概况电力系统、电力网、动力系统的组成？（注意它们的区别）电力网=变电站+输电线路电力系统=发电机+电力网+电力用户动力系统=电力系统+水轮机、汽轮机、风机等给发电机提供动力的设备)发电厂的类型？根据一次能源的不同，发电厂可分为 火力发电厂 、 水力发电厂 、 风力发电厂 和 核能发电厂 等。
变电站的分类？．变电所根据在电力系统的地位和作用分为 枢纽变电所 、 中间变电所 、 地区变电所 、 终端变电所 额定电压分类？（能够判断哪些电压等级属于哪类额定电压）第一类额定电压第一类额定电压为100v以下，这类电压主要用于安全照明、蓄电池及开关设备的操作电源。
交流36v电压，只作为潮湿环境的局部照明及特殊电力负荷之用；第二类额定电压高丁100v，低于1000v，这类电压主要用于低压三相电动机及照明设备；第三类额定电压高于1000v，这类电压主要用于发电机、变压器、输配电线路及设备。
各类电气设备额定电压规定方法？（其中变压器比较复杂）电力线路额定电压：电力线路首末端额定电压平均值用电设备额定电压：即与之相连的线路额定电压发电机额定电压：比电力线路额定电压高5%或专用电压变压器额定电压：一次侧额定电压：等于所接线路的额定电压或所接发电机的额定电压二次侧额定电压：比所接线路额定电压高10%或5%（后者属于漏抗很小的、二次侧直接与用电设备相连的和电压特别高——330kV及以上的变压器）开关电器中常用灭弧方法有 提高触头的分闸速度 、 采用多断口 、 吹弧 、 以及 短弧原理灭弧 、 利用固体介质的狭缝狭沟灭弧 等。
交流电弧特性及熄灭的最佳时机？（马鞍形曲线）特性：交流电弧特征：在交流电路中，电流瞬时值随时间变化，因而电弧的温度、直径以及电弧电压也随时间变化，电弧的这种特性称为动特性。
由于弧柱的受热升温或散热降温都有一定过程，跟不上快速变化的电流，所以电弧温度的变化总滞后于电流的变化，这种现象称为电弧的热惯性。

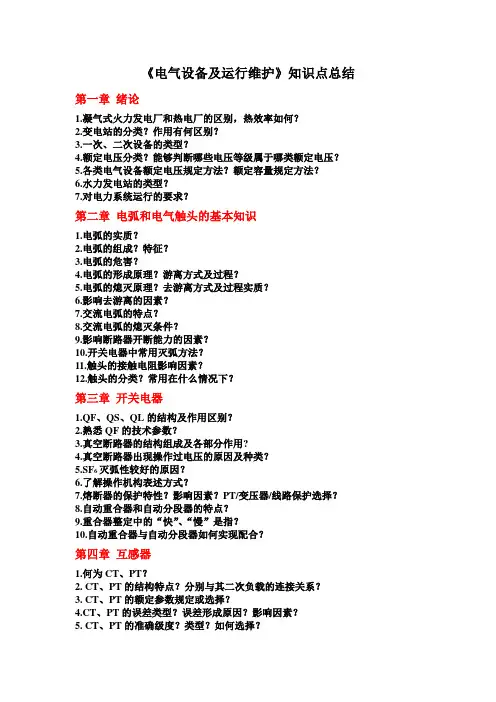

《电气设备及运行维护》知识点总结第一章绪论1.凝气式火力发电厂和热电厂的区别，热效率如何？2.变电站的分类？作用有何区别？3.一次、二次设备的类型？4.额定电压分类？能够判断哪些电压等级属于哪类额定电压？5.各类电气设备额定电压规定方法？额定容量规定方法？6.水力发电站的类型？7.对电力系统运行的要求？第二章电弧和电气触头的基本知识1.电弧的实质？2.电弧的组成？特征？3.电弧的危害？4.电弧的形成原理？游离方式及过程？5.电弧的熄灭原理？去游离方式及过程实质？6.影响去游离的因素？7.交流电弧的特点？8.交流电弧的熄灭条件？9.影响断路器开断能力的因素？10.开关电器中常用灭弧方法？11.触头的接触电阻影响因素？12.触头的分类？常用在什么情况下？第三章开关电器1.QF、QS、QL的结构及作用区别？2.熟悉QF的技术参数？3.真空断路器的结构组成及各部分作用?4.真空断路器出现操作过电压的原因及种类？5.SF6灭弧性较好的原因？6.了解操作机构表述方式？7.熔断器的保护特性？影响因素？PT/变压器/线路保护选择？8.自动重合器和自动分段器的特点？9.重合器整定中的“快”、“慢”是指？10.自动重合器与自动分段器如何实现配合？第四章互感器1.何为CT、PT？2. CT、PT的结构特点？分别与其二次负载的连接关系？3. CT、PT的额定参数规定或选择？4.CT、PT的误差类型？误差形成原因？影响因素？5. CT、PT的准确级度？类型？如何选择？6.流互的10%误差曲线？7. CT、PT的接线方式？在功能和用途上有何区别？8. CT、PT的使用注意事项？9.CT选择项目及注意事项？第六章载流导体的发热和电动力1.导体的发热和电动力的危害？2.导体的发热型式？3.导体散热型式？影响因素？4.导体的长期发热和短时发热的热平衡关系分别是？5.何为导体的集肤效应？影响因素？6.何为导体的载流量？如何由额定载流量获得实际载流量？7.提高载流量的方法？8.导体的长期发热及短时发热运行条件？9.三相短路时三相导体受电动力特点？当电动校验不满足要求时可以才哪些方面加以修正？10.共振条件？第七章高压电气设备的选择1.各种设备的选择校验项目及注意事项？2.导体的选择条件，热稳定，动稳定校验？第八章电气主接线与自用电1.电气主接线的技术要求？2.电气主接线的类型及特点？3.常见倒闸操作（单母带旁母、双母、双母带旁母）？4.常用负荷的分类？及各自对供电的要求？5.厂用电率？各类电厂的区别？第九章配电装置1.安全净距？参数类型及含义？2.熟悉屋内、屋外配电装置类型？并能识图，建立与电气主接线图的联系？3.高压开关柜的“五防”功能？4.配置图的要求？第十章接地装置1.基本概念？2.中性点和零点区别?3.大、小接地短路电流系统的区别？如何选择？4.中性线和地线的区别？5.接地型式？6.工频接地电阻和冲击接地电阻的区别？第十二章电力变压器1.变压器并列运行条件？2.变压器运行发热特点？3.变压器的散热过程？4.变压器的绝缘老化，6°原则？等值老化原则？5.变压器的过负荷要求？。

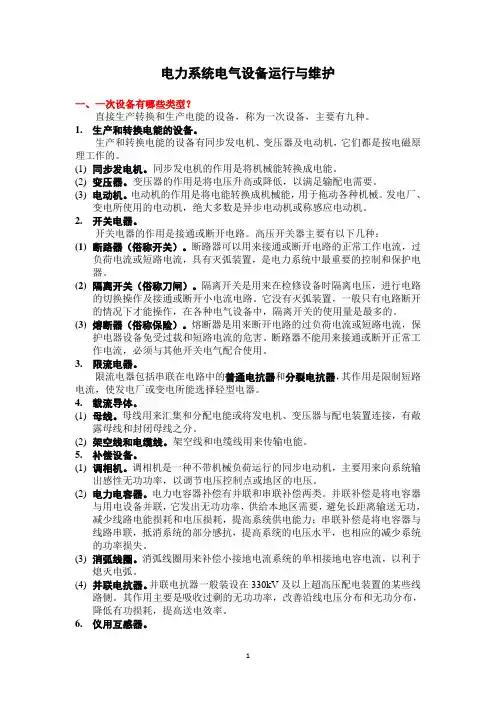

电力系统电气设备运行与维护一、一次设备有哪些类型？直接生产转换和生产电能的设备，称为一次设备，主要有九种。
1.生产和转换电能的设备。
生产和转换电能的设备有同步发电机、变压器及电动机，它们都是按电磁原理工作的。
(1)同步发电机。
同步发电机的作用是将机械能转换成电能。
(2)变压器。
变压器的作用是将电压升高或降低，以满足输配电需要。
(3)电动机。
电动机的作用是将电能转换成机械能，用于拖动各种机械。
发电厂、变电所使用的电动机，绝大多数是异步电动机或称感应电动机。
2.开关电器。
开关电器的作用是接通或断开电路。
高压开关器主要有以下几种：(1)断路器（俗称开关）。
断路器可以用来接通或断开电路的正常工作电流，过负荷电流或短路电流，具有灭弧装置，是电力系统中最重要的控制和保护电器。
(2)隔离开关（俗称刀闸）。
隔离开关是用来在检修设备时隔离电压，进行电路的切换操作及接通或断开小电流电路。
它没有灭弧装置，一般只有电路断开的情况下才能操作，在各种电气设备中，隔离开关的使用量是最多的。
(3)熔断器（俗称保险）。
熔断器是用来断开电路的过负荷电流或短路电流，保护电器设备免受过载和短路电流的危害。
断路器不能用来接通或断开正常工作电流，必须与其他开关电气配合使用。
3.限流电器。
限流电器包括串联在电路中的普通电抗器和分裂电抗器，其作用是限制短路电流，使发电厂或变电所能选择轻型电器。
4.载流导体。
(1)母线。
母线用来汇集和分配电能或将发电机、变压器与配电装置连接，有敞露母线和封闭母线之分。
(2)架空线和电缆线。
架空线和电缆线用来传输电能。
5.补偿设备。
(1)调相机。
调相机是一种不带机械负荷运行的同步电动机，主要用来向系统输出感性无功功率，以调节电压控制点或地区的电压。
(2)电力电容器。
电力电容器补偿有并联和串联补偿两类。
并联补偿是将电容器与用电设备并联，它发出无功功率，供给本地区需要，避免长距离输送无功，减少线路电能损耗和电压损耗，提高系统供电能力；串联补偿是将电容器与线路串联，抵消系统的部分感抗，提高系统的电压水平，也相应的减少系统的功率损失。
