恒压供水的基本思路用水量大时共44页

供水能力QG>用水需求QU，则压力上升； 供水能力QG<用水需求QU，则压力下降； 供水能力QG=用水需求QU，则压力不变。 可见，供水能力与用水需求之间的矛盾反映在流体压力的变化上。 因此，压力可以用来作为控制流量大小的参变量。即保持供水系统中 某处压力的恒定，也就保证了该处的供水能力和用水流量处于平衡状 态，恰到好处地满足了用户所需的用水流量。
应求的现象。
传统方法
1 2 3
水塔，就是先用水泵把水抽到高处，然后利用水的压力供水，和 直接用水泵供水有了进一步提高。但是这种方法把水经过两次输 送。输送过程中不可避免的造成二次污染，影响居民健康。所以 这种方法不可取。
高位水箱——采取这种方法不但达到了高层楼房用户不因城市水 管压力减小而用不到水的目标，也尽量避免了水源的二次污染。 可它的投资成本价高。居民负担加重，所以不可取。
• 恒压供水泵站一般需要设多台水泵及电机，这比设单台水泵电机节能而可靠。配单台电机及水泵 时，它们的功率必须足够大，在用水量少时来开一台大电机肯定是浪费的，电机选小了用水量大 时供水量则相应的会不足。而且水泵与电机维修的时候，备用泵是必要的。而恒压供水的主要目 标是保持管网水压的恒定，水泵电机的转速要跟随用水量的变化而变化的，那么这就是要用变频 器为水泵电机供电。在此这里有两种配置方案，一种是为每一台水泵电机配一台相应的变频器， 从解决问题方案这个比较简单和方便，电机与变频器间不须切换，但是从经费的角度来看的话这 样比较昂贵。另一种方案则是数台电机配一台变频器，变频器与电机间可以切换的，供水运行时， 一台水泵变频运行，其余的水泵工频运行，以满足不同的水量需求。
供水系统方案图
主电路图
压力传感器
扩散硅压力传感器原理及应用 工作原理被测介质的压力直接 作用于传感器的膜片上（不锈 钢或陶瓷），使膜片产生与介 质压力成正比的微位移，使传 感器的电阻值发生变化，和用 电子线路检测这一变化，并转 换输出一个对应于这一压力的 标准测量信号。

详细描述
02
CHAPTER
恒压供水系统的组成
储水设备是恒压供水系统中的重要组成部分，主要作用是储存用于供水的原水。
储水设备应具备足够的容量，以满足供水需求，同时应保持清洁卫生，防止水质污染。
储水设备的设计和选型应根据供水规模和要求进行，以确保供水的质量和稳定性。
增压设备是恒压供水系统中的关键设备之一，主要作用是将原水增压至所需的供水压力。
采用新型材料和工艺，提高供水系统的耐久性和可靠性，延长使用寿命。
将恒压供水系统应用于农村地区，解决农村居民的饮水安全问题。
农村供水
扩大恒压供水系统在工业领域的应用，满足工业生产对稳定供水的要求。
工业供水
将恒压供水系统应用于公共设施，如公园、学校等，提高供水服务质量。
公共设施供水
标准化和模块化
推动恒压供水系统的标准化和模块化发展，降低生产成本和安装维护难度。
管路系统是恒压供水系统中的输送媒介，主要作用是将增压后的原水输送到各个用水点。
03
CHAPTER
恒压供水系统的优势与挑战
恒压供水系统能保持水压的稳定，避免水压波动对用水设备造成的影响。
稳定性高
恒压供水系统能够根据实际用水需求调整供水压力，有效降低能源消耗和减少环境污染。
节能环保
恒压供水系统采用自动化控制技术，可实现远程监控和操作，提高供水管理的效率和可靠性。
《恒压供水系统》PPT课件
目录
恒压供水系统概述恒压供水系统的组成恒压供水系统的优势与挑战恒压供水系统的设计与实施恒压供水系统的维护与保养恒压供水系统的未来发展
01
CHAPTER
恒压供水系统概述
总结词
恒压供水系统的定义和主要特点
详细描述

恒压供水方案恒压供水方案1. 引言恒压供水方案是一种能够提供稳定水压的供水系统，主要应用于需要保证水压稳定性的场所，如住宅楼、办公楼、商业建筑等。

本文将介绍恒压供水方案的原理、组成部分以及优势。

2. 供水系统的问题在传统的供水系统中，由于供水管网的布置、高层建筑的高差等因素影响，导致低层供水压力较大，而高层供水压力较低。

这样会造成低层居民的供水压力过大，高层居民的供水压力不足的问题。

为了解决这一问题，引入了恒压供水方案。

3. 恒压供水方案的原理恒压供水方案通过安装压力调节装置和变频调速设备来实现水压的稳定。

具体原理如下：1. 压力调节装置：根据用户的需求调节水压，将供水管网内的压力保持在设定范围内。

当系统压力过高时，压力调节装置将减小出水口的开度，从而降低供水压力；当系统压力过低时，压力调节装置将增大出水口的开度，从而增加供水压力。

2. 变频调速设备：通过调节水泵的转速来调整供水流量，保持稳定的供水压力。

当需求水量增加时，变频调速设备将增加水泵的转速，提供更大的供水流量；当需求水量减少时，变频调速设备将降低水泵的转速，避免过多的供水造成浪费。

4. 恒压供水方案的组成部分恒压供水方案主要由以下几个组成部分组成：1. 水泵：负责将水从供水水源抽取到供水管网中。

根据实际需求选择合适的水泵类型和数量。

2. 压力调节装置：通过调节出水口的开度，实现水压的调节，保持系统的稳定供水压力。

3. 变频调速设备：通过调整水泵的转速，实现供水流量的调控，以满足不同需求下的稳定供水压力。

4. 控制系统：用于监测水泵、压力调节装置和变频调速设备的运行状态，并根据实时需求做出相应的控制调整。

5. 恒压供水方案的优势使用恒压供水方案可以带来以下几个优势：1. 水压稳定：恒压供水方案可以保持稳定的供水压力，无论是低楼层还是高楼层的用户都能获取到稳定的水压，提升用户使用体验。

2. 节能环保：通过变频调速设备的控制，可以根据实时需求调整水泵的转速，避免过多的供水造成能源的浪费，达到节能和环保的效果。

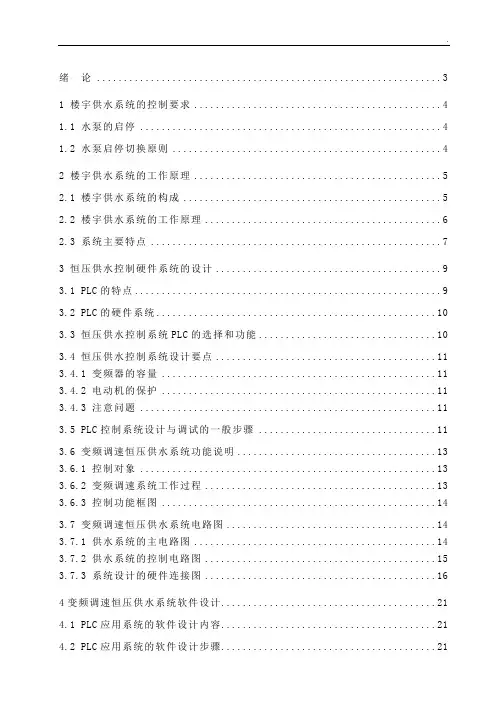

绪论 (3)1 楼宇供水系统的控制要求 (4)1.1 水泵的启停 (4)1.2 水泵启停切换原则 (4)2 楼宇供水系统的工作原理 (5)2.1 楼宇供水系统的构成 (5)2.2 楼宇供水系统的工作原理 (6)2.3 系统主要特点 (7)3 恒压供水控制硬件系统的设计 (9)3.1 PLC的特点 (9)3.2 PLC的硬件系统 (10)3.3 恒压供水控制系统PLC的选择和功能 (10)3.4 恒压供水控制系统设计要点 (11)3.4.1 变频器的容量 (11)3.4.2 电动机的保护 (11)3.4.3 注意问题 (11)3.5 PLC控制系统设计与调试的一般步骤 (11)3.6 变频调速恒压供水系统功能说明 (13)3.6.1 控制对象 (13)3.6.2 变频调速系统工作过程 (13)3.6.3 控制功能框图 (14)3.7 变频调速恒压供水系统电路图 (14)3.7.1 供水系统的主电路图 (14)3.7.2 供水系统的控制电路图 (15)3.7.3 系统设计的硬件连接图 (16)4变频调速恒压供水系统软件设计 (21)4.1 PLC应用系统的软件设计内容 (21)4.2 PLC应用系统的软件设计步骤 (21)4.3 编程的基本原则 (21)4.4 系统软件流程图 (22)4.5 供水系统主程序设计 (23)4.6 供水系统的子程序设计 (25)4.7 供水系统的中断程序设计 (25)4.8 储存器功能表与整体程序分析 (26)结束语 (27)致谢 (28)参考文献 (29)附录1 系统的主程序指令 (30)附录2 系统的主程序指令 (32)附录3 系统的中断程序指令 (33)绪论由于生活用水过程中存在不同时间段用水量不均现象。

如果不对供水量进行调节,管网压力的波动也会很大,容易出现管网失压或爆管事故,同时也浪费了大量能源。

为了节约电能,又能保证正常用水,供水部门也采取了不少措施。

近几年最为常用的变频恒压供水系统能根据压力变化情况及时调整电机转速,将供水压力控制在一定范围之内，既满足了变化的用水需求，也起到了节能降耗的目的。
