中国KSB阀门介绍及各种阀门优缺点参数详解

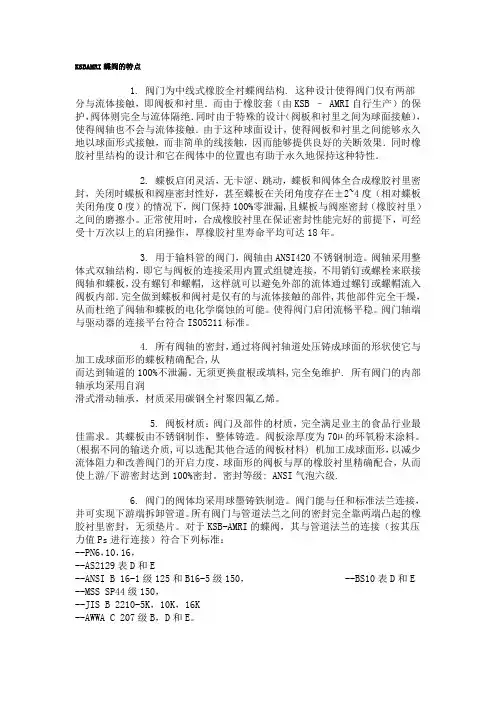

KSBAMRI蝶阀的特点1. 阀门为中线式橡胶全衬蝶阀结构. 这种设计使得阀门仅有两部分与流体接触，即阀板和衬里．而由于橡胶套（由KSB – AMRI自行生产）的保护，阀体则完全与流体隔绝．同时由于特殊的设计（阀板和衬里之间为球面接触），使得阀轴也不会与流体接触．由于这种球面设计，使得阀板和衬里之间能够永久地以球面形式接触，而非简单的线接触，因而能够提供良好的关断效果．同时橡胶衬里结构的设计和它在阀体中的位置也有助于永久地保持这种特性．2. 蝶板启闭灵活，无卡涩、跳动，蝶板和阀体全合成橡胶衬里密封，关闭时蝶板和阀座密封性好，甚至蝶板在关闭角度存在±2~4度（相对蝶板关闭角度0度）的情况下，阀门保持100%零泄漏,且蝶板与阀座密封（橡胶衬里）之间的磨擦小。

正常使用时，合成橡胶衬里在保证密封性能完好的前提下，可经受十万次以上的启闭操作，厚橡胶衬里寿命平均可达18年。

3. 用于输料管的阀门，阀轴由ANSI420不锈钢制造。

阀轴采用整体式双轴结构，即它与阀板的连接采用内置式组键连接，不用销钉或螺栓来联接阀轴和蝶板，没有螺钉和螺帽, 这样就可以避免外部的流体通过螺钉或螺帽流入阀板内部．完全做到蝶板和阀衬是仅有的与流体接触的部件,其他部件完全干燥，从而杜绝了阀轴和蝶板的电化学腐蚀的可能。

使得阀门启闭流畅平稳。

阀门轴端与驱动器的连接平台符合ISO5211标准。

4. 所有阀轴的密封，通过将阀衬轴道处压铸成球面的形状使它与加工成球面形的蝶板精确配合,从而达到轴道的100%不泄漏。

无须更换盘根或填料,完全免维护. 所有阀门的内部轴承均采用自润滑式滑动轴承，材质采用碳钢全衬聚四氟乙烯。

5. 阀板材质：阀门及部件的材质，完全满足业主的食品行业最佳需求。

其蝶板由不锈钢制作，整体铸造。

阀板涂厚度为70µ的环氧粉末涂料。

(根据不同的输送介质,可以选配其他合适的阀板材料) 机加工成球面形，以减少流体阻力和改善阀门的开启力度，球面形的阀板与厚的橡胶衬里精确配合，从而使上游/下游密封达到100%密封。

阀门资料大全截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

截止阀只适用于全开和全关，不允许作调节和节流。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。

同时，在介质作用下，这种形式的阀门也较严密。

我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。

所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀具有以下优点：1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

截止阀的缺点如下：1、流体阻力大，开启和关闭时所需力较大。

2、不适用于带颗粒、粘度较大、易结焦的介质。

3、调节性能较差。

截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。

按介质的流向分，有直通式、直流式和角式。

截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

截止阀的安装与维护应注意以下事项：1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

2、手轮、手柄及伟动机构，不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。

球阀发展演变与工作原理球阀是由旋塞阀演变而来。

它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。

球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

各种阀门的优缺点和适用范围第一篇：各种阀门的优缺点和适用范围各种阀门的优缺点及使用范围一、阀门概述：使在流体系统中，用来控制流体的方向、压力、流量的装置。

是使配管和设备内的介质（液体、气体、粉末）流动或停止，并能控制其流量的装置。

是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。

用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。

阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动，阀门的工作压力可从0.0013MPa到1000MPa 的超高压，工作温度从-269℃的超低温到1430℃的高温。

阀门的控制可采用多种传动方式，如手动、电动、液动、气动、蜗轮、电磁动、电磁—液动、电—液动、气—液动、正齿轮、伞齿轮驱动等。

可以在压力、温度或其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件做升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。

二、阀门分类：根据启闭阀门的作用不同，阀门的分类方法很多，这里介绍下列几种。

1、按作用和用途分类（1）截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

（2）止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水管的底阀也属于止回阀类。

（3）安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

（4）调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

（5）分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

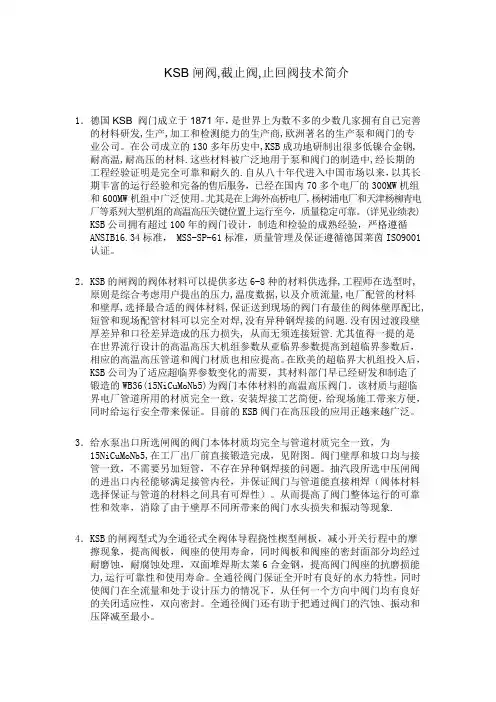

KSB闸阀,截止阀,止回阀技术简介1．德国KSB 阀门成立于1871年，是世界上为数不多的少数几家拥有自己完善的材料研发,生产,加工和检测能力的生产商,欧洲著名的生产泵和阀门的专业公司。

在公司成立的130多年历史中,KSB成功地研制出很多低镍合金钢,耐高温,耐高压的材料.这些材料被广泛地用于泵和阀门的制造中,经长期的工程经验证明是完全可靠和耐久的.自从八十年代进入中国市场以来，以其长期丰富的运行经验和完备的售后服务，已经在国内70多个电厂的300MW机组和600MW机组中广泛使用。

尤其是在上海外高桥电厂,杨树浦电厂和天津杨柳青电厂等系列大型机组的高温高压关键位置上运行至今，质量稳定可靠。

(详见业绩表) KSB公司拥有超过100年的阀门设计，制造和检验的成熟经验，严格遵循ANSIB16.34标准， MSS-SP-61标准，质量管理及保证遵循德国莱茵ISO9001认证。

2．KSB的闸阀的阀体材料可以提供多达6-8种的材料供选择,工程师在选型时,原则是综合考虑用户提出的压力,温度数据,以及介质流量,电厂配管的材料和壁厚,选择最合适的阀体材料,保证送到现场的阀门有最佳的阀体壁厚配比, 短管和现场配管材料可以完全对焊,没有异种钢焊接的问题.没有因过渡段壁厚差异和口径差异造成的压力损失, 从而无须连接短管.尤其值得一提的是在世界流行设计的高温高压大机组参数从亚临界参数提高到超临界参数后，相应的高温高压管道和阀门材质也相应提高。

在欧美的超临界大机组投入后，KSB公司为了适应超临界参数变化的需要，其材料部门早已经研发和制造了锻造的WB36(15NiCuMoNb5)为阀门本体材料的高温高压阀门。

该材质与超临界电厂管道所用的材质完全一致，安装焊接工艺简便，给现场施工带来方便，同时给运行安全带来保证。

目前的KSB阀门在高压段的应用正越来越广泛。

3．给水泵出口所选闸阀的阀门本体材质均完全与管道材质完全一致，为15NiCuMoNb5,在工厂出厂前直接锻造完成，见附图。

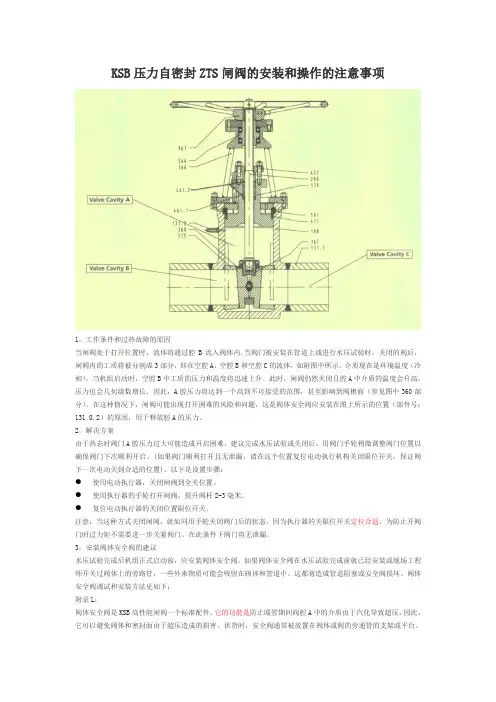

KSB压力自密封ZTS闸阀的安装和操作的注意事项1，工作条件和过热故障的原因当闸阀处于打开位置时，流体将通过腔B流入阀体内.当阀门被安装在管道上或进行水压试验时，关闭的阀后，闸阀内的工质将被分割成3部分，即在空腔A、空腔B和空腔C的流体，如附图中所示。

介质现在是环境温度（冷相）。

当机组启动时，空腔B中工质的压力和温度将迅速上升。

此时，闸阀仍然关闭且腔A中介质的温度会升高，压力也会几何级数增长。

因此，A腔压力将达到一个高到不可接受的范围，甚至影响到阀楔面（参见图中360部分）。

在这种情况下，闸阀可能出现打开困难的风险和问题，这是阀体安全阀应安装在图上所示的位置（部件号：131 0.2）的原因，用于释放腔A的压力。

2，解决方案由于热态时阀门A腔压力过大可能造成开启困难，建议完成水压试验或关闭后，用阀门手轮稍微调整阀门位置以确保阀门下次顺利开启。

(如果阀门顺利打开且无泄漏，请在这个位置复位电动执行机构关闭限位开关，保证阀下一次电动关到合适的位置)。

以下是设置步骤：●使用电动执行器，关闭闸阀到全关位置。

●使用执行器的手轮打开闸阀，提升阀杆2-3毫米。

●复位电动执行器的关闭位置限位开关。

注意：当这种方式关闭闸阀，就如同用手轮关闭阀门后的状态。

因为执行器的关限位开关定位合适，为防止开阀门时过力矩不需要进一步关紧阀门。

在此条件下阀门将无泄漏。

3，安装阀体安全阀的建议水压试验完成后机组正式启动前，应安装阀体安全阀。

如果阀体安全阀在水压试验完成前就已经安装或现场工程师开关过阀体上的旁路管，一些外来物质可能会残留在阀体和管道中。

这都将造成管道阻塞或安全阀损坏。

阀体安全阀调试和安装方法见如下：附录L：阀体安全阀是KSB高性能闸阀一个标准配件。

它的功能是防止暖管期间阀腔A中的介质由于汽化导致超压，因此，它可以避免阀体和密封面由于超压造成的损害。

供货时，安全阀通常被放置在阀体或阀的旁通管的支架或平台。

请参阅所附的目录指定的参数。

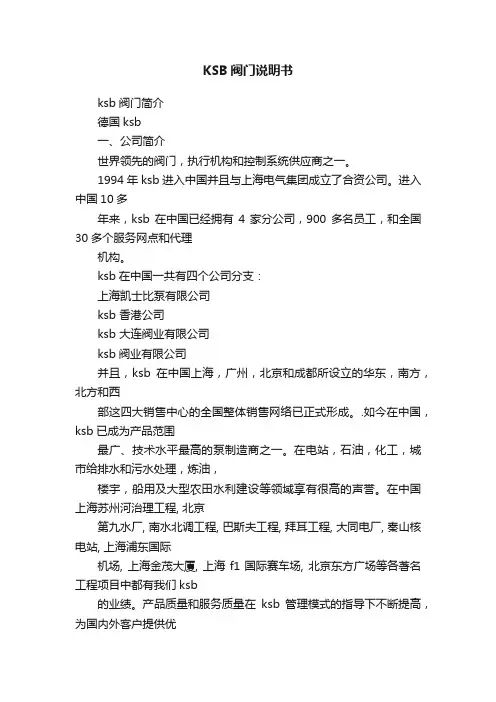

KSB阀门说明书ksb阀门简介德国ksb一、公司简介世界领先的阀门，执行机构和控制系统供应商之一。

1994年ksb进入中国并且与上海电气集团成立了合资公司。

进入中国10多年来，ksb在中国已经拥有4家分公司，900多名员工，和全国30多个服务网点和代理机构。

ksb在中国一共有四个公司分支：上海凯士比泵有限公司ksb 香港公司ksb 大连阀业有限公司ksb阀业有限公司并且，ksb在中国上海，广州，北京和成都所设立的华东，南方，北方和西部这四大销售中心的全国整体销售网络已正式形成。

.如今在中国，ksb已成为产品范围最广、技术水平最高的泵制造商之一。

在电站，石油，化工，城市给排水和污水处理，炼油，楼宇，船用及大型农田水利建设等领域享有很高的声誉。

在中国上海苏州河治理工程, 北京第九水厂, 南水北调工程, 巴斯夫工程, 拜耳工程, 大同电厂, 秦山核电站, 上海浦东国际机场, 上海金茂大厦, 上海f1国际赛车场, 北京东方广场等各著名工程项目中都有我们ksb的业绩。

产品质量和服务质量在ksb管理模式的指导下不断提高，为国内外客户提供优质服务，促进我国经济发展与改革开放，是我们ksb在中国一贯追求的目标。

德国ksb主要产品有：截止阀、过滤器、球阀、闸阀、疏水阀、蝶阀等通用阀门。

产品广泛用于:食品化工、纺织、塑胶、电子、木业、锅炉、烟草、电厂、聚酯、塑胶行业、化工行业、造纸行业等工业管道、蒸汽安装。

阀件产品的选择性很大，可根据整个应用范围来决定设计、规格和材料。

valves 总建筑量: 36座楼宇总体面积: 6000 平米.厂房面积: 1550 平米凯士比可以提供最高安全性能的阀门，应用于高温、高压、强腐蚀、高负荷流体的甚至应用于最恶劣环境中的工业工程。

ksb集团全资建立上海凯士比阀业有限公司组装基地ksb集团全资建立大连阀业有限公司蝶阀生产基地二、典型案例1、凯士比第一时间为您提供最适宜的供水工程解决方案和措施。

电厂进口阀门品牌随着我国电力行业的快速发展，电厂的建设和运行对阀门的需求也越来越高。

进口阀门因其质量可靠、性能稳定而备受电厂的青睐。

本文将介绍几个在电厂领域备受认可的进口阀门品牌。

一、德国KSB1.1 KSB是德国著名的阀门制造商，其产品质量和性能一直处于行业领先地位。

1.2 KSB的阀门广泛应用于电厂的供水、排水、循环系统等领域，具有耐高温、耐腐蚀等特点。

1.3 KSB阀门的售后服务体系完善，能够为电厂提供及时的技术支持和维护服务。

二、美国Emerson2.1 Emerson是美国著名的工业自动化解决方案提供商，旗下的阀门品牌在电厂领域备受信赖。

2.2 Emerson的阀门产品具有高度的智能化和自动化程度，能够满足电厂对设备智能化管理的需求。

2.3 Emerson的阀门广泛应用于电厂的控制系统、蒸汽系统等关键领域，为电厂的安全和稳定运行提供了有力支持。

三、瑞典CIRCOR3.1 CIRCOR是瑞典著名的阀门制造商，其产品在电厂领域具有较高的市场份额。

3.2 CIRCOR的阀门产品设计精良，具有较高的密封性和耐用性，能够适应电厂恶劣的工况环境。

3.3 CIRCOR的阀门产品经过严格的质量控制和测试，保证了产品的稳定性和可靠性，受到了电厂用户的一致好评。

四、瑞士KTM4.1 KTM是瑞士著名的阀门品牌，其产品在电厂领域有着良好的口碑和市场地位。

4.2 KTM的阀门产品种类丰富，能够满足电厂不同系统的需求，包括调节阀、截止阀、安全阀等。

4.3 KTM的阀门产品采用先进的制造工艺和材料，具有较长的使用寿命和稳定的性能，为电厂的运行提供了可靠保障。

五、日本SANKYO5.1 SANKYO是日本知名的阀门制造商，其产品在电厂领域有着广泛的应用和良好的口碑。

5.2 SANKYO的阀门产品设计精巧，具有较高的密封性和耐用性，能够适应电厂复杂的工艺要求。

5.3 SANKYO的阀门产品经过严格的质量检测和认证，保证了产品的质量和性能稳定性，受到了电厂用户的一致好评。

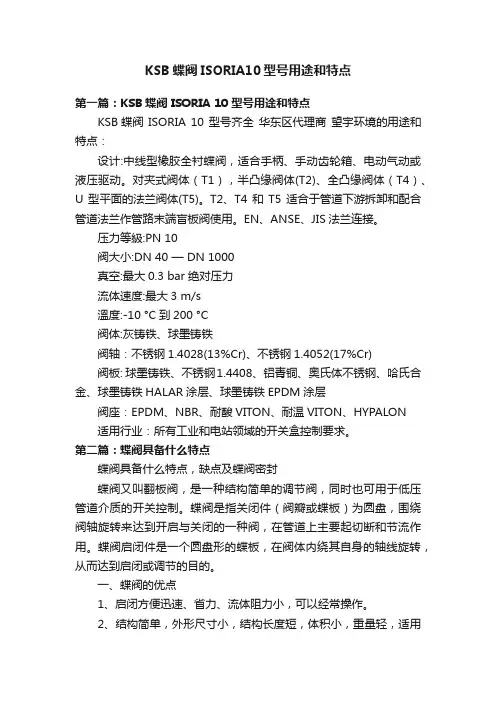

KSB蝶阀ISORIA10型号用途和特点第一篇：KSB蝶阀 ISORIA 10 型号用途和特点KSB蝶阀ISORIA 10 型号齐全华东区代理商望宇环境的用途和特点：设计:中线型橡胶全衬蝶阀，适合手柄、手动齿轮箱、电动气动或液压驱动。

对夹式阀体（T1），半凸缘阀体(T2)、全凸缘阀体（T4）、U型平面的法兰阀体(T5)。

T2、T4和T5适合于管道下游拆卸和配合管道法兰作管路末端盲板阀使用。

EN、ANSE、JIS法兰连接。

压力等級:PN 10阀大小:DN 40 — DN 1000真空:最大0.3 bar 绝对压力流体速度:最大3 m/s溫度:-10 °C到200 °C阀体:灰铸铁、球墨铸铁阀轴：不锈钢1.4028(13%Cr)、不锈钢1.4052(17%Cr)阀板: 球墨铸铁、不锈钢1.4408、铝青铜、奥氏体不锈钢、哈氏合金、球墨铸铁HALAR涂层、球墨铸铁EPDM涂层阀座：EPDM、NBR、耐酸VITON、耐温VITON、HYPALON适用行业：所有工业和电站领域的开关盒控制要求。

第二篇：蝶阀具备什么特点蝶阀具备什么特点，缺点及蝶阀密封蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。

蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

一、蝶阀的优点1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大，流体阻力较小。

7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

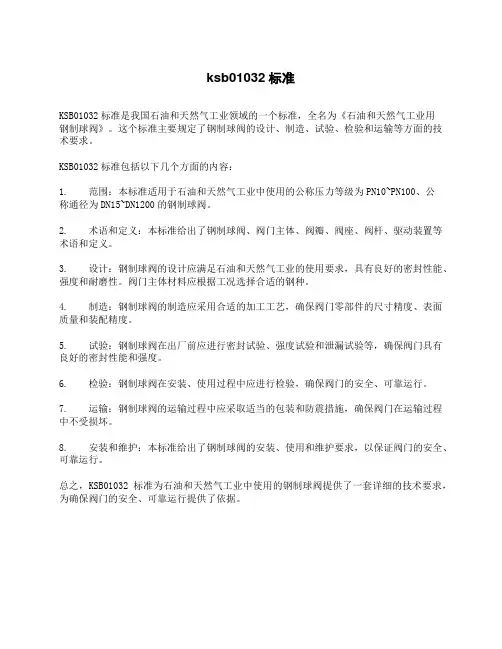

ksb01032标准
KSB01032标准是我国石油和天然气工业领域的一个标准，全名为《石油和天然气工业用
钢制球阀》。

这个标准主要规定了钢制球阀的设计、制造、试验、检验和运输等方面的技术要求。

KSB01032标准包括以下几个方面的内容：
1. 范围：本标准适用于石油和天然气工业中使用的公称压力等级为PN10~PN100、公
称通径为DN15~DN1200的钢制球阀。

2. 术语和定义：本标准给出了钢制球阀、阀门主体、阀瓣、阀座、阀杆、驱动装置等术语和定义。

3. 设计：钢制球阀的设计应满足石油和天然气工业的使用要求，具有良好的密封性能、强度和耐磨性。

阀门主体材料应根据工况选择合适的钢种。

4. 制造：钢制球阀的制造应采用合适的加工工艺，确保阀门零部件的尺寸精度、表面质量和装配精度。

5. 试验：钢制球阀在出厂前应进行密封试验、强度试验和泄漏试验等，确保阀门具有良好的密封性能和强度。

6. 检验：钢制球阀在安装、使用过程中应进行检验，确保阀门的安全、可靠运行。

7. 运输：钢制球阀的运输过程中应采取适当的包装和防震措施，确保阀门在运输过程中不受损坏。

8. 安装和维护：本标准给出了钢制球阀的安装、使用和维护要求，以保证阀门的安全、可靠运行。

总之，KSB01032标准为石油和天然气工业中使用的钢制球阀提供了一套详细的技术要求，为确保阀门的安全、可靠运行提供了依据。

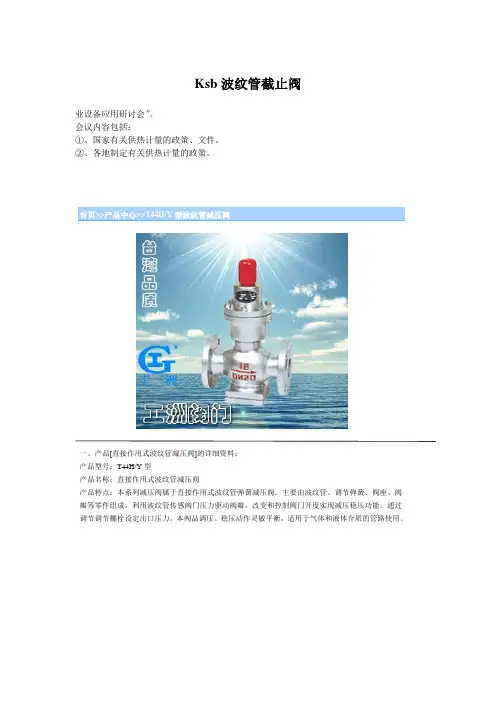

Ksb波纹管截止阀业设备应用研讨会”。

会议内容包括：①、国家有关供热计量的政策、文件。

②、各地制定有关供热计量的政策。

首页>>产品中心>>T44H/Y型波纹管减压阀一、产品[直接作用式波纹管减压阀]的详细资料：产品型号：T44H/Y型产品名称：直接作用式波纹管减压阀产品特点：本系列减压阀属于直接作用式波纹管弹簧减压阀。

主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。

通过调节调节螺栓设定出口压力。

本阀品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。

二、主要技术参数和性能指标：公称压力（MPa）0.6 1.0 1.6壳体试验压力（MPa）0.9 1.5 2.4密封试验压力（MPa）0.6 1.0 1.6最高进口压力（MPa）0.6 1.0 1.6出口压力范围（MPa）0.05-0.4 0.1-0.8 0.1-1.0压力特性偏差（MPa）△P2PGB12244-1989流量特性偏差（MPa）△P2GGB12244-1989最小压差（MPa）0.1 0.15 0.15 渗漏量GB12245-1989*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

三、主要零件材料：零件名称零件材料阀体、阀盖WCB底盖WCB阀座、阀瓣2Cr13波纹管1Cr18N9Ti波纹管上垫2Cr13波纹管下垫2Cr13号向座2Cr13主阀弹簧50CrV A调节弹簧60S12Mn四、流量系数(Cv)：DN 15 20 25 32 40 50 65 80 100 Cv 1 2.5 4 6.5 9 16 25 36 64 五、T44H/Y型波纹管减压阀连接尺寸（PN0.6-1.6MPa）：公称外形尺寸连接尺寸L H H PN1.6MPa PN1.6MPa PN1.6MPa通径D N 0.6/1.0MPa1.6MPa1D Kn-Φd C D Kn-Φd C D Kn-Φd C1 5 140142998554-1241295654-14451295654-1445142 0 14014295989654-1251215754-14551415754-1455142 5 16016295111754-12614115854-146514115854-1465143 2 108018295111294-1471413514-18781613514-1878164 0 200203251251314-14814145114-188516145114-1885165 0 2302332512515114-14914161254-18116161254-181166 5 2803251316134-141114181454-181218181454-1812188 0 3103816185154-1812516195164-1813518195168-18135210 0 350381725174-1814516215188-181552215188-181552订货须知：一、①T44H/Y型波纹管减压阀产品名称与型号②T44H/Y型波纹管减压阀口径③T44H/Y型波纹管减压阀是否带附件二、若已经由设计单位选定公司的T44H/Y型波纹管减压阀型号，请按T44H/Y型波纹管减压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：比例式减压阀ZYC型自力式压差控制阀高灵敏度蒸汽减压阀波纹管式减压阀直接作用薄膜式减压阀内螺纹活塞式蒸汽减压阀Y45H/Y型手动双座蒸汽减压阀Y945H/Y型电动双座蒸汽减压阀YB43X固定比例式减压阀首页>>产品中心>>波纹管截止阀一、产品[波纹管截止阀]的详细资料：产品名称：波纹管截止阀产品特点：波纹管截止阀、闸阀具有双重密封装置除填料外还有不锈钢波纹管作密封元件，密封性最佳。

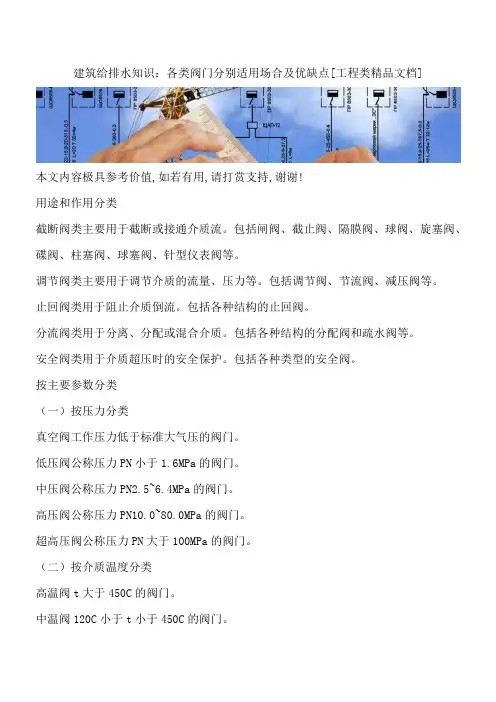

建筑给排水知识：各类阀门分别适用场合及优缺点[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!用途和作用分类截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

按主要参数分类（一）按压力分类真空阀工作压力低于标准大气压的阀门。

低压阀公称压力PN小于1.6MPa的阀门。

中压阀公称压力PN2.5~6.4MPa的阀门。

高压阀公称压力PN10.0~80.0MPa的阀门。

超高压阀公称压力PN大于100MPa的阀门。

（二）按介质温度分类高温阀t大于450C的阀门。

中温阀120C小于t小于450C的阀门。

常温阀-40C小于t小于120C的阀门。

低温阀-100C小于t小于-40C的阀门。

超低温阀t小于-100C的阀门。

（三）按阀体材料分类非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。

金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、蝶阀、止回阀、减压阀安全阀、疏水阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、、调节阀、底阀、过滤器、排污阀等。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

各种阀门的优缺点及在给水管道上选择及安装部位阀门被广泛应用于各种输送流体的管道中，对流体进行切断或调节流体的流量和压力，而流体的性质各种各样，如液体、气体、蒸汽、浆液、悬浮液、粘稠液等，有的流体还带有固体颗粒、粉尘、化学物质等。

因此在选用阀门时，要充分了解各种阀门的优缺点和适用工况条件，才能最大限度发挥它的作用。

一、各种阀门的优缺点1、闸阀闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。

一般，闸阀不可作为调节流量使用。

它可以适用低温压也可以适用于高温高压，并可根据阀门的不同材质。

但闸阀一般不用于输送泥浆等介质的管路中优点：①流体阻力小；②启、闭所需力矩较小；③可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；④全开时，密封面受工作介质的冲蚀比截止阀小；⑤形体结构比较简单，制造工艺性较好；⑥结构长度比较短。

缺点：①外形尺寸和开启高度较大，所需安装的空间亦较大；②在启闭过程中，密封面人相对摩擦，摩损较大，甚至要在高温时容易引起擦伤现象；③一般闸阀都有两个密封面，给给加工、研磨和维修增加了一些困难；④启闭时间长。

2、蝶阀蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

优点：①结构简单，体积小，重量轻，耗材省，别用于大口径阀门中；②启闭迅速，流阻小；③可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。

可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。

缺点：①流量调节范围不大，当开启达30%时，流量就将进95%以上；②由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。

一般工作温度在300℃以下，PN40以下；③密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。

3、球阀球阀是由旋塞阀演变而来，它的启闭件是一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。

各种阀门的优缺点及适用于哪些场合按按用途和作用分类〈〉截断阀类 主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

〈〉调节阀类 主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

〈〉止回阀类 用于阻止介质倒流。

包括各种结构的止回阀。

〈〉分流阀类 用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

〈〉安全阀类 用于介质超压时的安全保护。

包括各种类型的安全阀。

按主要参数分类（一） 按压力分类〈〉真空阀 工作压力低于标准大气压的阀门。

〈〉低压阀 公称压力PN 小于1.6MPa的阀门。

〈〉中压阀 公称压力PN 2.5~6.4MPa的阀门。

〈〉高压阀 公称压力PN10.0~80.0MPa的阀门。

〈〉超高压阀 公称压力PN大于100MPa的阀门。

（二） 按介质温度分类〈〉高温阀 t 大于450C的阀门。

〈〉中温阀 120 C小于 t 小于450 C的阀门。

〈〉常温阀 -40 C小于 t 小于120 C的阀门。

〈〉低温阀 -100 C小于 t 小于-40 C的阀门。

〈〉超低温阀 t 小于-100 C的阀门。

（三） 按阀体材料分类〈〉非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。

〈〉金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

〈〉金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

通用分类法〈〉这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

中国标准标准名称对应国际标准GB12220－89 通用阀门标志 ISO5209GB12221－89 法兰连接金属阀门结构长度 ISO5752GB12222－89 多回转阀门驱动装置的连接 ISO5210/1~3GB12223－89 部分回转阀门驱动装置的连接 ISO5211/1~3GB12224－89 钢制阀门一般要求 ANSI B16.34GB12225－89 通用阀门铜合金铸件技术条件 ASTM B584GB12226－89 通用阀门灰铸铁件技术条件ISO 185,BS 1452GB12228－89 通用阀门碳素钢锻件技术条件 ASTM A 105、A181GB12229－89 通用阀门碳素钢铸件技术条件 ASTM A703GB12230－89 通用阀门奥氏体钢铸件技术条件 ASTM A351GB12232－89 通用阀门法兰连接铁制闸阀ISO 5996-1982,API 595GB12233－89 通用阀门铁制截止阀与升降式止回阀 BS 5152、5153GB12234－89 通用阀门法兰和对焊焊连接铜制闸阀 API 600GB12237－89 通用阀门法兰和对焊连接钢制球阀ISO 7121,API 607GB12238－89 通用阀门法兰和对夹连接蝶阀 BS 5155GB12239－89 通用阀门隔膜阀BS 5156,NFE 29GB12240－89 通用阀门铁制旋塞阀 API 593GB12241－89 安全阀一般要求 ISO 4126GB12242－89 安全阀性能试验方法ANSI/ASME PTC 25.3GB12243－89 弹簧直接载荷式安全阀 JIS B8210GB12244－89 减压阀一般要求 JIS B8372、B8410GB12245－89 减压阀性能试验方法 JIS B8372、B8410GB12246－89 先导式减压阀 JIS B8372,DSS405GB12247－89 蒸汽疏水阀分类 ISO 6704GB12248－89 蒸汽疏水阀术语 ISO 6552GB12249－89 蒸汽疏水阀标志 ISO 6553GB12250－89 蒸汽疏水阀结构长度 ISO 6554GB12251－89 蒸汽疏水阀试验方法 ISO 6948、7841、7842GB/T13927-92 通用阀门压力试验 ISO 5208JB/T5296-91 通用阀门流量系数和流阻系数的试验方法 JIS B2005JB/T6899-93 阀门的耐火试验 ISO 10497JB/T7927-95 阀门铸钢件外观质量要求 MSS SP55ZBJ16006-90 阀门的试验与检验 API 598号名词术语相当的英语说明1-01 阀门 Valve 用来控制管道内介质流动的具有可动机构的机械产品的总称。

关于不锈钢阀门中闸阀、截止阀、节流阀、蝶阀的知识介绍一、关于不锈钢阀门中闸阀的介绍在不锈钢阀门中，闸阀是应用最多的一种。

闸阀是指关闭件沿通道轴线的垂直方向移动的阀门，在官道上主要起到切断介质的作用。

一般的闸阀是不可以用来节流的，它可以用于高温和高压，可以根据材质的不同用于各种不同的介质之间。

但是闸阀常规型是不用于输送泥浆、粘稠性介质的管道中的。

二、不锈钢阀门中的截止阀是指关闭件沿着阀座中心移动的阀门。

它应用在管道上主要起到切断的作用。

截止阀的使用时很普遍的，但是由于开启和关闭力矩比较大，结构长度比较长，通常的尺寸都限制在250MM以下。

除此以外，截止阀的工程尺寸还与工作压力有关。

截止阀也拥有自己比较明显的特点，如下：1、在开启和关闭的过程中，由于阀瓣与阀体密封面的摩檫力比闸阀小，因此比较耐磨。

2、开启时候的高度要比闸阀小的很多。

3、通常的截止阀在阀体和阀瓣上只有一个密封面，因而，在制造工艺性上比较好，方便于维修。

截止阀优点是很明显的，但是缺点也不是不可能没有的，其最主要的缺点就是由于腔体内部的形状造成的，在体腔中，介质从水平直线方向变为向上流动，因此造成压力损失，特别是在液压装置中，这种压力损失极为明显。

三、不锈钢节流阀门的介绍不锈钢节流阀门是通过改变流到面积来实现调节介质流量和压力的一种手动阀门。

节流阀门的主要功能是应用在管道上用于节流，一般情况下用于阀前压力大于等于0.5P1的情况之下。

在很多情况下，人们通常使用的是改变截止阀的阀瓣形状以后做节流作用。

值得注意的是用改变不锈钢闸阀和截止阀的开启高度来实现节流的作用是极其不合理的。

管道中的介质在节流的状态下，流动的速度很高，密封面容易被冲刷磨损，失去切断密封的作用。

同样的，用节流阀门做切断装置也是极其不合理的。

不锈钢节流阀的阀瓣形式是及其多样的，简单的分为以下几种：1、沟型阀瓣，经常适用于深冷装置中的膨胀阀。

2、窗形阀瓣，经常适用于公称尺寸比较大的节流阀。

液动三通阀的原理和功能介绍系统介绍：由于高加为电厂所有设备中比较重要的部分，其能实现快速解列将能可靠的保证电厂的安全运行。

阀门的操作系统一般分为-电动，液动（外配液压执行机构），电液联动，以及由KSB等少数一流厂商发展的液动（无需外配液压执行机构）等形式。

这几种形式中，电动操作时间很长不利于电厂安全运行；电液联动与外配液压执行机构都需要蓄能器，齿轮泵等辅助机构并且其制动性能不能得到保证，极容易损坏阀座。

因此由KSB提供的利用系统自身高压给水为动力的三通旁路液动自动解决方案为较好的设计方案。

整体液动三通阀工作原理：高加给水三通阀包括高加给水进口三通阀(Item 10)、高加给水出口三通阀(Item 20)，其中包括阀门本体、液动执行装置及其附件等。

同时包括液动系统压力控制阀(Item30)，高加系统注水阀(Item40), 重置快速开启阀(Item50)。

旁路型式：高加给水三通阀进出均采用液动执行机构。

执行机构动力：动力介质为给水。

控制方式：用给水压力控制高加给水进出口液动三通阀的位置来实现给水是否通过高加组。

高加给水三通阀具有如下功能：1．高加正常时，进出口三通阀(Item 10,20)主路开放，旁路关闭，给水从主路进入高加，然后通过出口阀至锅炉。

当高加出现故障时，液位变送器检测液位过高，输出信号至控制室，同时给水三通阀系统的控制阀电磁阀失电(Item 30)，将进出口阀的执行机构液压缸下腔压力泄放,阀瓣在上下压差的推动下向下运动，关闭主回路，同时打开旁路，直至进口、出口阀完全关闭，给水经旁路进入锅炉，完成高加解列；当进口、出口旁路阀关到位后，液压缸上腔继续保持压力，以确保旁路阀动作安全可靠。

KSB保证该系统能实现电厂给水加热器的给水旁路功能，能适应负荷变化要求，与设备同寿命，安全运行30－40年，在各种负荷下，无过大的振动，噪音（离阀门1m处不大于85分贝）和变形，KSB保证该设备的自动化程度较高，无需另增加附件即可实现正常的高加旁路动作，在接收到加热器的高水位信号时，完成高加解列。

阀门的分类及优缺点阀门是一种用于控制流体的装置，广泛应用于工业生产、建筑设施、供水排水系统等领域。

根据其功能和结构特点的不同，阀门可以分为多种类型。

本文将从阀门的分类和优缺点两个方面进行阐述。

一、阀门的分类1. 根据功能分类：(1) 截止阀：也称为截断阀，主要用于切断或接通流体的通道。

其优点是密封性好，缺点是流阻较大，开关时需要较大的力。

(2) 调节阀：用于调节流体的流量和压力。

调节阀的优点是可以精确控制流量和压力，缺点是结构复杂、制造成本高。

(3) 止回阀：也称为反向阀，用于防止流体倒流。

止回阀的优点是结构简单、流阻小，缺点是启闭瞬间有冲击力。

(4) 安全阀：用于保护设备或管道系统免受过压的损害。

安全阀的优点是结构简单、可靠性高，缺点是无法精确控制压力。

(5) 排气阀：用于排除管道中的空气或其他气体。

排气阀的优点是排气快速，缺点是排气时会出现一定的噪音。

(6) 闸阀：用于切断流体的通道，与截止阀类似。

闸阀的优点是流阻小，缺点是启闭力大，开启不宜频繁。

(7) 蝶阀：以圆盘为开闭件，广泛用于大口径管道中。

蝶阀的优点是结构简单、重量轻，缺点是密封性较差。

2. 根据结构分类：(1) 直通阀：流体直接通过阀体，流通阻力小。

直通阀的优点是流通能力强，缺点是尺寸相对较大。

(2) 角通阀：流体在阀体内转向90°后再流出，适用于空间有限的场合。

角通阀的优点是结构紧凑，缺点是流通阻力较大。

(3) Y型阀：根据流体的流向和阀体的结构形状，可分为Y型截止阀、Y型调节阀等。

Y型阀的优点是流通阻力小，缺点是制造工艺较复杂。

(4) 球阀：球阀的开闭件是球体，通过旋转球体实现流体的控制。

球阀的优点是密封性好，缺点是开关力大。

二、阀门的优缺点1. 优点：(1) 阀门具有较好的密封性能，能够有效切断流体的通道，防止泄漏。

(2) 阀门的控制精度高，能够精确调节流量和压力。

(3) 阀门的结构多样化，可以根据不同的使用场合选择合适的阀门类型。

KSBSISTO隔膜阀特点
1.结构简单：KSBSISTO隔膜阀由阀体、阀盖、隔膜、阀球、输送螺
杆和传动机构组成，结构简单，便于拆卸和维修。

2.隔膜独立密封：阀体和阀盖之间的隔膜起到了独立的密封作用，可
以有效防止介质泄漏，实现了流体的完全与传动机构隔绝。

这种结构可以
保证介质的安全性和纯净度。

3.流体流动平稳：阀体内部采用直通、直径变化、扩散和匀速管道等
设计，能够使流体在阀体内部流动过程中保持稳定，减少了流体的压力损
失和噪音，提高了流体的精度和控制效果。

4.耐腐蚀性强：KSBSISTO隔膜阀采用优质的材料制成，如不锈钢、
合金钢和特种合金等，能够耐受多种腐蚀介质的侵蚀，适用于化工、石油、电力、冶金等行业的腐蚀工况。

5.可靠性高：阀盖与阀门的联接使用密封螺栓，并设置双重密封，能
够保证阀门在高温、高压、高腐蚀等恶劣工况下依然能够稳定运行。

6.节能高效：KSBSISTO隔膜阀采用了优化设计的阀门流道和阀芯，
能够有效减少流体的压降和能耗，提高系统的运行效率。

7.可维护性好：隔膜阀的结构简单，易于拆卸和更换零部件，方便日
常维护和保养。

此外，阀盖和阀体之间的隔膜是可替换的，可以根据实际
需要选择不同材质和规格的隔膜进行更换。

8.环保性好：KSBSISTO隔膜阀采用耐腐蚀、耐高温的材料制造，介
质与环境无污染，符合环保要求。

总结起来，KSBSISTO隔膜阀具有结构简单、隔膜独立密封、流体流动平稳、耐腐蚀性强、可靠性高、节能高效、可维护性好和环保性好等特点。

这些特点使得KSBSISTO隔膜阀成为化工、石油、电力、冶金等行业广泛采用的控制阀型号。
