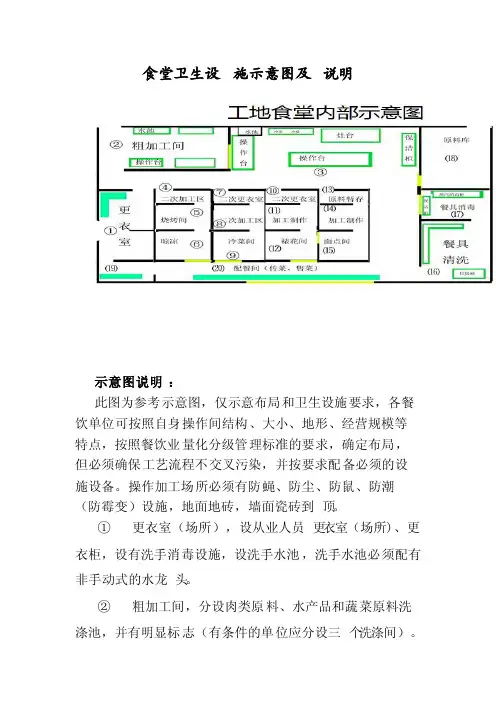

餐饮单位(学校食堂)布局流程参考示意图餐饮单位（学校食堂）布局流程参考示意图参考示意图说明：此图为参考示意图，仅示意布局和卫生设施要求，各餐饮单位可按照自身操作间结构、大小、地形、经营规模等特点，按照餐饮业量化分级管理标准的要求，确定布局，但必须确保工艺流程不交叉污染，并按要求配备必须的设施设备。
操作加工场所必须有防蝇、防尘、防鼠、防潮（防霉变）设施，地面地砖，墙面瓷砖到顶。
①更衣室（场所），设从业人员更衣室（场所)、更衣柜，设有洗手消毒设施，设洗手水池，洗手水池必须配有非手动式的水龙头。
②粗加工间，分设肉类原料、水产品和蔬菜原料洗涤池，并有明显标志（有条件的单位应分设三个洗涤间）。
加工肉类、水产品和蔬菜的操作台、用具和容器分开使用，并有明显标志。
粗加工间与烹调间之间设传菜窗。
③烹调间，使用隔墙烧火炉灶或油气炉。
安装有排气罩，排烟排气良好。
设有配料操作台，设有食用具存放柜。
④⑤⑥烧烤间，分设出入口，清洗消毒设备完善，用具清洗消毒具备一洗、二泡、三冲三个水池。
依次设腌制间（场所)、烧烤卤肉间（场所)和晾凉间（柜），防蝇、防尘、防鼠三防设施完备，有二次加工间。
晾凉间（柜）有空气消毒措施。
⑦⑧⑨凉菜间，入口处设预进间，设更衣及洗手、消毒设施(设洗手水池消毒水池，洗手水池必须配有非手动式的水龙头)。
配备有充足有效的空气消毒装置（紫外线消毒灯，安装位置应在操作台面上方一米），配备有空调（或降温设施)、食品冷藏设施。
配备专用工具，设有能开合的食品输送窗。
⑩⑾⑿裱花间，入口处设预进间，设更衣及洗手、消毒设施(设洗手水池消毒水池，洗手水池必须配有非手动式的水龙头)。
配备有充足有效的空气消毒装置（紫外线消毒灯，安装位置应在操作台面上方一米），配备有空调（或降温设施)、食品冷藏设施。
配备专用工具，设有能开合的食品输送窗。
⒀⒁⒂面点间，配备专用工具、操作台和原料暂存柜。
设有清洗水池。
⒃⒄餐具洗消间，设专用洗涮水池（设不少于三个水池，按清洗流程设置并能满足清洗要求），有充足、有效的消毒设施（使用蒸汽热力消毒），设有充足、完善的餐具保洁设施。
