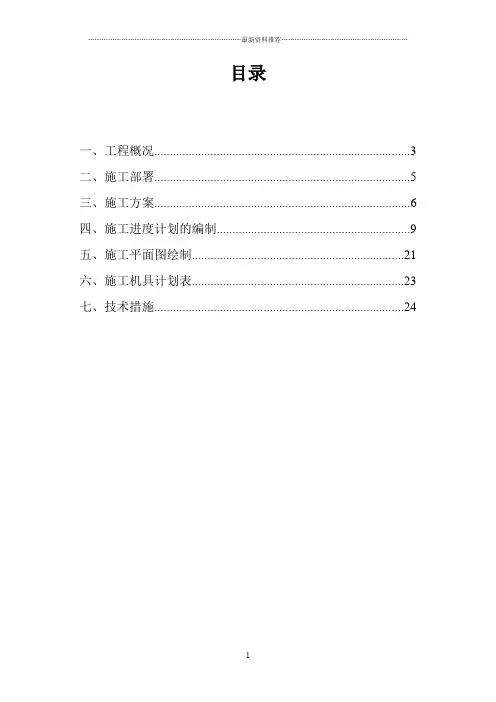

土木工程施工课程设计含横道图平面图修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】目录一、工程概况 (3)二、施工部署 (5)三、施工方案 (6)四、施工进度计划的编制 (9)五、施工平面图绘制 (21)六、施工机具计划表 (23)七、技术措施............................................................................ (24)一、工程概况（1）.建设及设计概况该工程为本院1200人学生宿舍，坐落在本院虹桥学生生活区，平面形状呈“L”形，建筑面积6090平方米，主楼部分为五层，其总平面见附图。
主要建筑结构特征是：基础埋置深度-3米。
人工砂石垫层厚1.2米，现浇钢筋砼条形基础，砖砌大放脚、砖墙承重，设抗震构造柱，每层设现浇钢筋砼圈梁，楼盖为预制空心板，屋盖为现浇钢筋砼，最大构件重400kg。
现浇屋面用PVC卷材防水，聚乙烯苯板保温隔热层，五层做上人屋面。
装修工程为内外墙是一般抹灰，外墙局部做喷砂、贴面砖，楼地面为水泥地面和地砖地面，厕所、走廊、楼梯做水磨石地坪。
室内外高差0.4米，层高3.3米。
（2）.施工环境及施工条件场地特征：场地平坦、无障碍物，与市区马路相连、交通方便。
土质情况：地表下-0.5米满铺片石；-0.5米-1米为杂填土，-1米以下为亚粘土，地耐力为12t/m2。
地下水位：在1.2米左右不能饮用。
场地无弃土区：多余土方外运，平均运距10Km。
水电供应：水源和电源由建设单位接到现场，场内水电由施工单位根据需要布置。
机械设备供应：1、反铲土机：W1-50斗容量0.5m3，最大挖土半径为9.25米，最大挖土深度：45°时为5.5米，30°时为4米，最大卸载高度5.2米，最大卸载半径8.1米。
2、自卸汽车：载重量4吨。
3、塔式起重机：四川产QTZ60，额定起重力矩600KN.m，最大幅度42m，最大吊钩高度43m，起升速度26m/min，起重量1.43-6t。
4、井架（带拔杆）：起重量1吨。
5、混凝土搅拌机：自落式400公升。
6、砂浆拌和机：200公升。
7、机动翻斗车：载重量1吨。
8、其他常用小型施工机具可供选用，钢组合模板和多夹板模板任选。
材料及预制构件供应1、三大材料由建设单位供应，运至指定地点。
2、地方材料由公司材料科统一供应，统配材料协商解决。
3、材料储备按7-15天考虑。
4、钢筋集中场内钢筋棚加工，运至工地绑扎、安装。
5、钢木门窗及砼预制构件：由工厂制作，运至工地安装。
劳动力供应：由建筑公司、工程处、工程队劳动部门调配，工种组合满足施工需要。
工期：有效施工天数为190天，计划2012年2月14日开工。
二、施工部署（1）技术准备1、熟悉和审查施工图纸以及有关设计文件；2、掌握地形、水文、地质等资料；4、编制施工组织设计；（2）施工现场准备工作1、做好“三通一平”或“四通一平”“三通一平”或“四通一平”是指在建设工程用地范围内修通道路、接通水源、接通电源、开通通迅信号及平整场地。
2、工程定位施工前施工人员要先确定建筑物在场地上的位置，在工地上要设置平面控制点及高程控制点。
3、搭设施工用的临时设施施工用的临时设施包括生产用临时设施和生活用临时设施：如临时仓库、车库、办公室、食堂、宿舍、会议室等，应本着节约的原则，合理计算需要的数量并合理布置，并在开工前搭设好。
（3）物资和施工机械的准备施工管理人员应尽早计算出各阶段的材料、施工机械、设备、工具的需用量，并说明供应单位，交货地点、运输方式等，对工程中所用预制构件，必须尽早从施工图中摘录出构件的规格、质量、品种各数量，并制表造册，向预制加工厂订货并确定分批交货清单和交货地点。
根据本工程项目，核算各工种的劳动量，配备劳动力，组织施工队伍，确定项目负责人。
对特殊工程（如防水、脚手工等）需组织调配或培训。
三、施工方案（1）确定工程各施工过程的施工顺序1.施工程序本工程施工程序根据“先地下、后地上；先主体、后装修；先结构、后围护”的原则：（2）确定工程施工的流水组织1、基坑挖土采用机械开挖，不分段。
2、屋面施工时，可根据五层屋面和六层屋面自然分段。
3、各分部工程间施工段划分可以不统一。
本工程平面为L型，划分为三个施工段，如下图：（3）主要分部工程的施工方法及施工机械的选择四、施工进度计划的编制1.基础工程（I）土方开挖方法及基础边坡稳定措施土方开挖施工，包括松动、破碎、挖装、运输出渣等工序。
石方开挖，除松软岩石可用松土器以凿裂法开挖外，一般需以爆破的方法进行松动、破碎。
人工和半机械化开挖，使用锹镐、风镐、风钻等简单工具，配合挑抬或者简易小型的运输工具进行作业，适用于小型水利工程。
有些灌溉排水沟渠的施工直接使用开沟机，可以一次成形。
大中型水利工程的土石方开挖，多用机械施工。
①明挖。
除使用各类凿岩、钻孔机械钻孔，进行爆破作业外，主要使用：挖掘机械，如各种单斗挖掘机或多斗挖掘机；铲运机械，如推土机、铲运机和装载机；有轨运输机械，如机车牵引矿车；无轨运输机械，如自卸汽车等。
根据不同条件，采用各种配合方式，进行挖、装、运、卸等各项作业。
要根据工程规模、施工条件，合理选用适宜的施工机械和相应的施工方法，特别要注意机械设备的配套协调，避免存在薄弱环节。
在特定条件下，可采用水力开挖的方法开挖土方；也有采用爆破开挖的方法，即用抛掷爆破或扬弃爆破技术，不仅将土石破碎，并全部或部分地将其抛弃到设计边界以外。
②洞挖。
一般常用钻孔爆破法掘进，用机械进行挖装、运卸作业；也可采用全断面隧洞掘进机开挖隧洞；在土质或松软岩层中可用盾构法施工（见隧洞开挖、地下厂房开挖）。
③水下开挖。
可以采用索铲、抓斗等陆上开挖机械，但通常多使用各式挖泥船，配合拖轮、驳船等水上运输设备进行联合作业土方开挖的安全措施（1）在施工组织设计中，要有单项土方工程施工方案，对施工准备、开挖方法、放坡、排水、边坡支护应根据有关规范要求进行设计，边坡支护要有设计计算书。
（2）人工挖基坑时，操作人员之间要保持安全距离，一般大于2．5M；多台机械开挖，挖土机间距离应大于10m，挖土要自上而下，逐层进行，严禁先挖坡脚的危险作业。
（3）挖土方前对周围环境要认真检查，不能在危险岩石或建筑物下面进行作业。
（4）基坑开挖应严格按要求放坡，操作时应随坡的稳定情况，发现问题及时加固处理。
（5）机械挖土，多台阶同时开挖土方时，应验算边坡的稳定。
根据规定和验算确定挖土机高边坡的安全距离。
（6）深基坑四周设防护栏杆，人员上下要有专用爬梯。
（7）运土道路的坡度、转弯半径要符合有关安全规定。
（II）地下水排除方法采用集水井法，在基坑开挖过程中，沿坑底的周围或中央开挖排水沟，并在基坑边角处设置集水井，将水汇入集水井内，用水泵抽出，布置如图：（III）土方开挖机械的选择、验算、开行路线及汽车或其它运输机械的配套设置见机具计划表（IV）基础钢筋工程材料要求：入场钢筋必须检查如下内容：出场合格证、有无缩颈、有无锈蚀、外表有无毛刺、裂纹，用弯曲法检查有无脆断现象，并形成记录。
钢筋经上述检查合格后，方能接收，并按进场钢筋的场地、日期、规格、数量进行堆放。
堆放时应垫起，钢筋距地150mm，堆放后应挂标志牌。
钢筋入场后，按照取样规定，在现场监理见证取样后，及时送实验室复验。
复验合格后方可用于工程中，否则应及时退场。
机具准备：钢筋加工机械提前入场，入场就位后应检验其是否漏电，并进行试运行。
认真审学图纸及平法标注图集04G101（筏形基础），领会设计意图。
钢筋在翻样时要综合考虑钢筋的弯曲延伸量、对焊预留量、电弧焊的焊缝有效长度、锚固长度、搭接长度。
（V）基础模板工程现浇结构中采用的模板有柱模板、梁模板、板模板、墙体模板、楼梯模板等类型。
施工顺序应该遵循：弹线→绑扎柱、墙体钢筋→支柱、墙体模板→浇筑柱、墙体混凝土→拆除柱、墙体模板→支梁板模板→绑扎梁板钢筋→浇筑梁板混凝土。
模板及其支承结构的材料、质量，应符合规范要求。
模板安装时，为了便于模板的周转和拆除，梁的侧模板应盖在底板外面，次梁的模板不应伸入主梁的模板的开口里面，梁的模板亦不应伸到柱模板的开口里面；模板安装好后应卡紧撑牢，不得发生不允许的下沉和变形；固定在模板上的预埋件和预留孔洞均不得遗漏，安装必须牢固，位置准确。
当混凝土成型后，经过一段时间养护期，当强度达到一定要求时，即可拆除模板。
及时拆模，可提高模板的周转率，也可为其他工作创造条件，加快工程进度。
应该符合下列规定:①侧模应在混凝土强度能保证其表面不因拆模而受到损伤，即可拆除；②底模应该在与结构同条件养护达到要求强度，可以拆除；③快速施工的高层建筑的梁与楼板模板，确保下层楼板及梁能安全承载，方可拆除底模及支柱。
拆模顺序应按一定的顺序进行。
一般应遵循先支后拆、后支先拆，先非承重部位，后承重部位以及自上而下的原则。
柱模、墙模、梁、楼板模板的具体拆模顺序可参看有关资料。
多层楼板模板支柱的拆除，应按下列要求进行：上层楼板正在浇筑混凝土时，下一层楼板的模板支柱不得拆除，再下一层楼板模板的支柱，仅可拆除一部分。
（VI）基础混凝土工程本工程混凝土采用混凝土输送泵送到浇筑点。
由于泵送混凝土流动度较大，自然形成的坡度一般在1：6，混凝土浇捣采用“分段定点、一个坡度、薄层浇捣、循序渐进、一次到顶”的浇筑方法，这种自然流淌形成斜坡混凝土的浇筑方法，能较好地适应泵送工艺，提高泵送效率，简化混凝土的泌水处理。
根据混凝土泵送时自然形成坡度的实际情况，在各浇筑带前、后布置两道振动器。
第一道布置在混凝土卸料点，主要解决上部混凝土的捣实；第二道布置在坡脚处，确保下部混凝土的密实。
基础的结构验收与质监站、监理、设计和建设单位共同进行。
验收合格后，做好外墙防水，再验收合格后，进行分层土方回填。
混凝土的使用，此工程为现浇结构，使用商品混凝土较为方便，可以节省工期。
商品混凝土要有出厂合格证，混凝土所有的水泥、骨料、外加剂等必须符合规范及有关规定，使用前检查出厂合格证及有关试验报告。
使用商品混凝土车进行运输，每次使用都按照具体情况定夺不同规格的运输车。
使用混凝土泵将混凝土打至楼面上，由工人进行具体操作。
1) 施工准备配备强制式搅拌机，采取机械搅拌，塔吊运输，机械振捣。
配合比委托有资质够等级的试验室做设计试配，施工时设吊磅严格称量，专人负责把关。
2）砼浇筑方法砼浇筑施工：必须定人、定岗分层浇筑，分层振捣，振捣密实，每一施工段连续施工，不留施工冷缝。
振捣时间一般10-30S，以砼开始泛浆和不冒气泡为准，要避免漏振，欠振和过振。
第二层浇筑必须在第一层浇筑砼初凝之前，且振动捧插入下层砼内的深度不应小于50mm，以免造成砼漏振。
