土木工程施工课程设计含横道图平面图

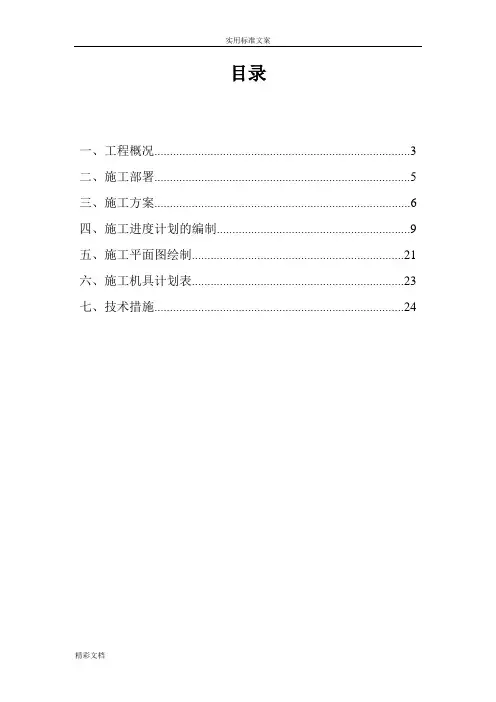

目录一、工程概况 (3)二、施工部署 (5)三、施工方案 (6)四、施工进度计划的编制 (9)五、施工平面图绘制 (21)六、施工机具计划表 (23)七、技术措施 (24)一、工程概况（1）.建设及设计概况该工程为本院1200人学生宿舍，坐落在本院虹桥学生生活区，平面形状呈“L”形，建筑面积6090平方米，主楼部分为五层，其总平面见附图。

主要建筑结构特征是：基础埋置深度-3米。

人工砂石垫层厚1.2米，现浇钢筋砼条形基础，砖砌大放脚、砖墙承重，设抗震构造柱，每层设现浇钢筋砼圈梁，楼盖为预制空心板，屋盖为现浇钢筋砼，最大构件重400kg。

现浇屋面用PVC卷材防水，聚乙烯苯板保温隔热层，五层做上人屋面。

装修工程为内外墙是一般抹灰，外墙局部做喷砂、贴面砖，楼地面为水泥地面和地砖地面，厕所、走廊、楼梯做水磨石地坪。

室内外高差0.4米，层高3.3米。

（2）.施工环境及施工条件场地特征：场地平坦、无障碍物，与市区马路相连、交通方便。

土质情况：地表下-0.5米满铺片石；-0.5米-1米为杂填土，-1米以下为亚粘土，地耐力为12t/m2。

地下水位：在1.2米左右不能饮用。

场地无弃土区：多余土方外运，平均运距10Km。

水电供应：水源和电源由建设单位接到现场，场内水电由施工单位根据需要布置。

机械设备供应：1、反铲土机：W1-50斗容量0.5m3，最大挖土半径为9.25米，最大挖土深度：45°时为5.5米，30°时为4米，最大卸载高度5.2米，最大卸载半径8.1米。

2、自卸汽车：载重量4吨。

3、塔式起重机：四川产QTZ60，额定起重力矩600KN.m，最大幅度42m，最大吊钩高度43m，起升速度26m/min，起重量1.43-6t。

4、井架（带拔杆）：起重量1吨。

5、混凝土搅拌机：自落式400公升。

6、砂浆拌和机：200公升。

7、机动翻斗车：载重量1吨。

8、其他常用小型施工机具可供选用，钢组合模板和多夹板模板任选。

土木工程施工组织课程设计**: *级：一、工程概况1、建筑物概况本工程为某石油化工局的办公楼（兼单身职工宿舍），位于某市雁塔路，该建筑物为五层，局部六层，高22.45m,平面形式为L型，附楼带地下室，建筑总面积为6121 ^。

承重结构除门厅部分为现浇钢筋混凝土框架结构外，其余皆采用砖混结构。

实心砖墙承重,预制钢筋混凝土空心板,大梁、楼梯均为现浇,为了满足抗震要求,每个楼层设置圈梁一道在外墙内每隔十米左右设置一钢筋混凝土构造柱。

室内地面皆采用水泥砂浆地面,室内抹灰为石灰砂浆打底,室外装修均采用干粘石面层屋面采用炉渣保温层、SBS防水层，散水为素混凝土一次抹平。

设备安装及水、暖、电工程配合土建施工。

2、地质及环境条件根据勘测报告：土壤为I级大孔性黄土，天然地基承载力为150t/m2,地下水位在地表下6〜7m。

地表耕土层厚0.5m。

建筑场地南侧及北侧为已建成建筑物西侧为菜地，东侧为雁塔路，距道沿3 m内的人行道不得占用,沿街树木不得损伤。

人行道一侧上方有高压输电线及电话线通过。

3、气象条件施工期间主导风向偏东,雨季为9、10月,施工期间不遇冬季。

4、施工工期本工程基础部分已完工,定于4月1日开工,11月30日竣工。

限定总工期8个月, 日历工期为244天。

5、施工技术经济条件施工任务由市某建筑公司承担,该公司各分派一个项目负责人。

该队瓦工20人,木工16人,钢筋工12人混凝土工30人、抹灰工30人以及其他辅助工人共计150人。

根据需要可有部分民工协助工作,但不超过50人。

施工中需要的电、水均从城市供电供水网中引入。

建筑材料及预制品件可用汽车运入工地,空心楼板等由市建筑总公司预制场制作（运距10公里）。

木门窗由市木材加工厂制作（运距7公里）。

大型临建工程除搅拌棚需要设置外办公及其它生活用房均可利用已建成的家属公寓楼,工人宿舍无需设置,但工地食堂及锅炉房仍应设置。

可供施工选用的起重机有QT1-6型塔吊，QT1-2型塔吊。

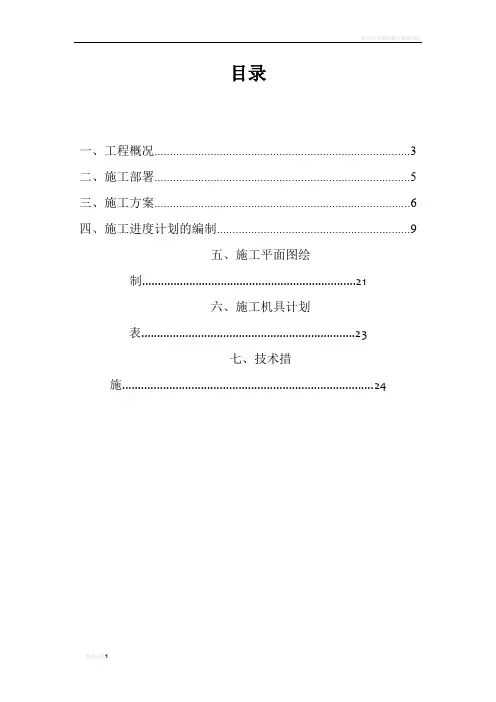

目录一、工程概况....................................................... (3)二、施工部署....................................................... (5)三、施工方案....................................................... (6)四、施工进度计划的编制....................................................... (9)五、施工平面图绘制....................................................... (21)六、施工机具计划表....................................................... (23)七、技术措施....................................................... (24)一、工程概况( 1) .建设及设计概况该工程为本院1200人学生宿舍, 坐落在本院虹桥学生生活区, 平面形状呈”L”形, 建筑面积6090平方米, 主楼部分为五层, 其总平面见附图。

主要建筑结构特征是: 基础埋置深度-3米。

人工砂石垫层厚1.2米, 现浇钢筋砼条形基础, 砖砌大放脚、砖墙承重, 设抗震构造柱, 每层设现浇钢筋砼圈梁, 楼盖为预制空心板, 屋盖为现浇钢筋砼, 最大构件重400kg。

现浇屋面用PVC卷材防水, 聚乙烯苯板保温隔热层, 五层做上人屋面。

装修工程为内外墙是一般抹灰, 外墙局部做喷砂、贴面砖, 楼地面为水泥地面和地砖地面, 厕所、走廊、楼梯做水磨石地坪。

室内外高差0.4米, 层高3.3米。

( 2) .施工环境及施工条件场地特征: 场地平坦、无障碍物, 与市区马路相连、交通方便。

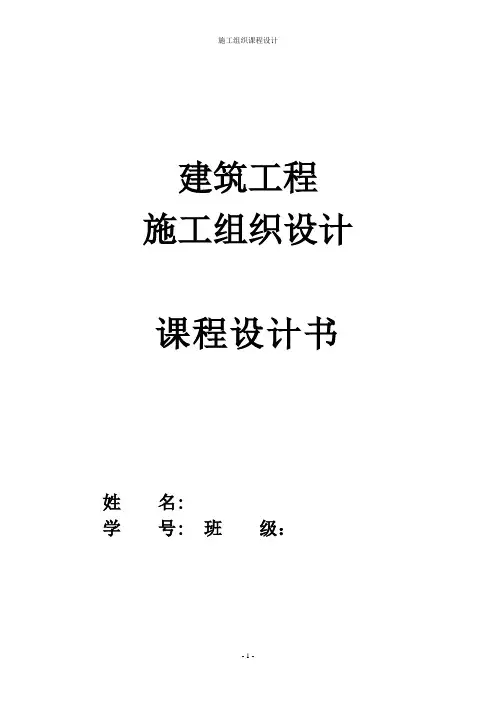

建筑工程施工组织设计课程设计书姓名:学号: 班级：一、设计条件1.项目概况本工程建筑名称：某住宅小区的2单元四层的住宅楼,位于小区西南角。

建筑地点：某市里东部。

建筑面积为1425.47 m，建筑层数、高度：本工程为地上4层，建筑高度13.1 m.建筑结构形式为砖混结构，建筑结构安全等级为二级，使用年限为50年。

抗震设防烈度为非抗震。

防火设计的建筑耐火等级为二级。

2.水文地质条件根据勘察报告，自然地坪下0.8m为素填土，填土下层为4.5 m的砾石粉土和粉土层。

地下水多为无压潜水，地下水在地表下1.8 m。

水量一般，主要受大气降水形成的地表径流补给，水质类型多为HCO3-Ca或HCO3·Cl-Ca型等，矿化度较低。

建筑物西、南两侧为该处地界的围墙，围墙外侧为马路，东、北两侧均为空地，场地较为宽敞。

3.气象条件温暖湿润、四季分明、降雨集中且持续时间长、梅雨明显。

年降水量1500～1700mm，其中4～7月份降水较多，占全年降水量的一半以上，构成本区的梅雨期。

4.施工工期该工程计划工期为80d，，拟于9月1日开工，要求在同年11月竣工。

5.施工技术经济条件施工任务由市建×公司承担，该公司各分派一个项目部和施工队负责。

该队瓦工20人，木工16人，以及其他辅助工种工人如钢筋工、机工、电工及普工等共计80人。

根据施工需要有部分民工协助工作。

装修阶段可从其他施工队调入抹灰工，最多调入20人。

施工中需要的电、水均从城市供电供水网中引入。

建筑材料及预制品件可用汽车运入工地（运距10km）。

塑钢门窗由市门窗加工厂制作（运距7km）。

临建工程除工人宿舍可利用已建成的家属公寓楼外，其他所需临时设施均应在现场搭建。

可供施工选用的起重机有QT1-6型塔吊，QT1-2型塔吊。

汽车除解放牌（5吨）外，尚有黄河牌（8吨）可以使用。

卷扬机、各种搅拌机、木工机械、混凝土振捣器、脚手架、板可根据计划需要进行供应。

二、设计内容和要求⑴施工方案和施工方法的选择；①划分施工段，确定施工中的流水方向；②确定主要施工过程的施工方法和各项技术措施；③确定主要施工机械；④确定施工程序和施工顺序⑵编制施工进度计划（双代号网络图或横道图）和编制资源需要量计划；⑶绘制施工现场平面布置图；三、施工组织设计1.工程概况见设计部分。

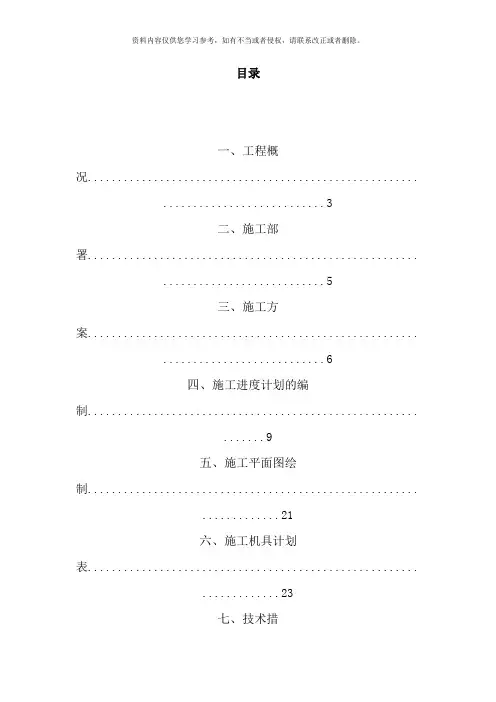

目录一、工程概况 (3)二、施工部署 (5)三、施工案 (6)四、施工进度计划的编制 (9)五、施工平面图绘制 (21)六、施工机具计划表 (23)七、技术措施 (24)一、工程概况（1）.建设及设计概况该工程为本院1200人学生宿舍，坐落在本院虹桥学生生活区，平面形状呈“L”形，建筑面积6090平米，主楼部分为五层，其总平面见附图。

主要建筑结构特征是：基础埋置深度-3米。

人工砂垫层厚1.2米，现浇钢筋砼条形基础，砖砌大放脚、砖墙承重，设抗震构造柱，每层设现浇钢筋砼圈梁，楼盖为预制空心板，屋盖为现浇钢筋砼，最大构件重400kg。

现浇屋面用PVC卷材防水，聚乙烯苯板保温隔热层，五层做上人屋面。

装修工程为外墙是一般抹灰，外墙局部做喷砂、贴面砖，楼地面为水泥地面和地砖地面，厕所、走廊、楼梯做水磨地坪。

室外高差0.4米，层高3.3米。

（2）.施工环境及施工条件场地特征：场地平坦、无障碍物，与市区马路相连、交通便。

土质情况：地表下-0.5米满铺片；-0.5米-1米为杂填土，-1米以下为亚粘土，地耐力为12t/m2。

地下水位：在1.2米左右不能饮用。

场地无弃土区：多余土外运，平均运距10Km。

水电供应：水源和电源由建设单位接到现场，场水电由施工单位根据需要布置。

机械设备供应：1、反铲土机：W1-50斗容量0.5m3，最大挖土半径为9.25米，最大挖土深度：45°时为5.5米，30°时为4米，最大卸载高度5.2米，最大卸载半径8.1米。

2、自卸汽车：载重量4吨。

3、塔式起重机：产QTZ60，额定起重力矩600KN.m，最大幅度42m，最大吊钩高度43m，起升速度26m/min，起重量1.43-6t。

4、井架（带拔杆）：起重量1吨。

5、混凝土搅拌机：自落式400公升。

6、砂浆拌和机：200公升。

7、机动翻斗车：载重量1吨。

8、其他常用小型施工机具可供选用，钢组合模板和多夹板模板任选。

材料及预制构件供应1、三大材料由建设单位供应，运至指定地点。

建筑工程施工组织设计课程设计书姓名:学号: 2080****045班级： 08土木一班一、设计条件1.项目概况本工程建筑名称：某住宅小区的2单元四层的住宅楼,位于小区西南角。

建筑地点：某市里东部。

建筑面积为1425.47 m，建筑层数、高度：本工程为地上4层，建筑高度13.1 m.建筑结构形式为砖混结构，建筑结构安全等级为二级，使用年限为50年。

抗震设防烈度为非抗震。

防火设计的建筑耐火等级为二级。

2.水文地质条件根据勘察报告，自然地坪下0.8m为素填土，填土下层为4.5 m的砾石粉土和粉土层。

地下水多为无压潜水，地下水在地表下1.8 m。

水量一般，主要受大气降水形成的地表径流补给，水质类型多为HCO3-Ca或HCO3·Cl-Ca型等，矿化度较低。

建筑物西、南两侧为该处地界的围墙，围墙外侧为马路，东、北两侧均为空地，场地较为宽敞。

3.气象条件温暖湿润、四季分明、降雨集中且持续时间长、梅雨明显。

年降水量1500～1700mm，其中4～7月份降水较多，占全年降水量的一半以上，构成本区的梅雨期。

4.施工工期该工程计划工期为80d，，拟于9月1日开工，要求在同年11月竣工。

5.施工技术经济条件施工任务由市建×公司承担，该公司各分派一个项目部和施工队负责。

该队瓦工20人，木工16人，以及其他辅助工种工人如钢筋工、机工、电工及普工等共计80人。

根据施工需要有部分民工协助工作。

装修阶段可从其他施工队调入抹灰工，最多调入20人。

施工中需要的电、水均从城市供电供水网中引入。

建筑材料及预制品件可用汽车运入工地（运距10km）。

塑钢门窗由市门窗加工厂制作（运距7km）。

临建工程除工人宿舍可利用已建成的家属公寓楼外，其他所需临时设施均应在现场搭建。

可供施工选用的起重机有QT1-6型塔吊，QT1-2型塔吊。

汽车除解放牌（5吨）外，尚有黄河牌（8吨）可以使用。

卷扬机、各种搅拌机、木工机械、混凝土振捣器、脚手架、板可根据计划需要进行供应。

目录一、工程概况 (3)二、施工部署 (5)三、施工方案 (6)四、施工进度计划的编制 (9)五、施工平面图绘制 (21)六、施工机具计划表 (23)七、技术措施 (24)一、工程概况（1）.建设及设计概况该工程为本院1200人学生宿舍，坐落在本院虹桥学生生活区，平面形状呈“L”形，建筑面积6090平方米，主楼部分为五层，其总平面见附图。

主要建筑结构特征是：基础埋置深度-3米。

人工砂石垫层厚1.2米，现浇钢筋砼条形基础，砖砌大放脚、砖墙承重，设抗震构造柱，每层设现浇钢筋砼圈梁，楼盖为预制空心板，屋盖为现浇钢筋砼，最大构件重400kg。

现浇屋面用PVC卷材防水，聚乙烯苯板保温隔热层，五层做上人屋面。

装修工程为内外墙是一般抹灰，外墙局部做喷砂、贴面砖，楼地面为水泥地面和地砖地面，厕所、走廊、楼梯做水磨石地坪。

室内外高差0.4米，层高3.3米。

（2）.施工环境及施工条件场地特征：场地平坦、无障碍物，与市区马路相连、交通方便。

土质情况：地表下-0.5米满铺片石；-0.5米-1米为杂填土，-1米以下为亚粘土，地耐力为12t/m2。

地下水位：在1.2米左右不能饮用。

场地无弃土区：多余土方外运，平均运距10Km。

水电供应：水源和电源由建设单位接到现场，场内水电由施工单位根据需要布置。

机械设备供应：1、反铲土机：W1-50斗容量0.5m3，最大挖土半径为9.25米，最大挖土深度：45°时为5.5米，30°时为4米，最大卸载高度5.2米，最大卸载半径8.1米。

2、自卸汽车：载重量4吨。

3、塔式起重机：四川产QTZ60，额定起重力矩600KN.m，最大幅度42m，最大吊钩高度43m，起升速度26m/min，起重量1.43-6t。

4、井架（带拔杆）：起重量1吨。

5、混凝土搅拌机：自落式400公升。

6、砂浆拌和机：200公升。

7、机动翻斗车：载重量1吨。

8、其他常用小型施工机具可供选用，钢组合模板和多夹板模板任选。

施工组织课程设计题目：六层混合结构住宅施工组织设计学院:专业:班级:组长:成员:目录第一章工程概况 (1)1.1 工程概况 (1)1.2 施工条件 (1)第二章施工部署 (2)2.1 施工部署总原则 (2)2.2 施工进度计划 (2)第三章施工准备计划 (6)3.1 人力资源计划 (6)3.2 材料供应计划 (6)3.3 机械设备配备计划 (7)3.4施工现场平面布置 (8)第四章施工方案 (9)4.1 土方工程 (9)4.2 主体工程 (13)4.3 屋面工程 (20)4.4 装饰装修工程 (22)4.5 垂直运输工程 (23)4.6 消防水工程 (24)4.7 安装工程协调管理保证措施 (24)4.8 雨季施工措施 (24)第五章质量保证体系及措施 (27)5.1 工程质量目标 (27)5.2 质量控制和保证的指导原则 (27)5.3 施工管理组织机构 (28)5.4 施工现场质量管理和实施控制 (28)5.5 钢筋工程具体控制措施 (29)5.6 模板质量具体控制措施 (29)5.7 模板质量具体控制措施 (30)5.8 砌筑工程质量控制的具体措施 (30)5.9 其他质量保证措施 (30)第六章安全管理和保卫管理 (31)6.1 劳务用工管理 (31)6.2 安全防护管理 (32)6.3 临时用电管理 (32)第七章环境保护与文明施工 (33)7.1 场容布置 (33)7.2 尽量减少扰民活动 (34)7.3 防止对自然环境污染 (34)7.4 防止施工噪音污染 (34)7.5 废弃物管理 (35)7.5 材料设备的管理 (35)7.7 环保节能型材料设备的选 (35)第一章、工程概况1.1、工程概况：1. 建筑概况本工程为六层混合结构民用住宅，平面呈一字型，它由四个住宅单元组成，每个单元均为一梯三户。

每户均有一个阳台；建筑总面积3544平方米；房屋总宽为9.74米，总长为57.74米，首层地面标高为土0.00，室外地面标高为—0.75，女儿墙压顶标高为 + 17.90米；层高均为2.80米。

施工组织课程设计设计编号：1专业：工程造价（本）班级：指导老师：学号：姓名：施工组织课程设计一、工程概况Ⅰ.工程建设概况本工程为XX市某厂综合楼，位于金花路，由I部和II部组成L型转角楼。

采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。

（1）层高及建筑面积：I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。

总建筑面积7834m2。

（2）绝对标高，±0.00相当于绝对标高425.044。

（3）结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。

楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。

墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。

施工时横向预制梁吊装后再现浇纵向框架梁和次梁。

（4）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。

水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。

（5）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。

其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。

（6）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。

（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。

Ⅱ.工程施工概况㈠施工工期要求基础工程由甲方自己完成。

施工单位由0.00开始，总工期为8个月。

从1983年3月1日至同年10月30竣工。

㈡地质及环境条件由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下6-7m。

建筑场地北面和东面，南面均紧邻厂区，以墙为界，西南为金花路（见总平面图）。

㈢气象条件夏秋两季主导风向偏东，冬季北偏西。

雨季为9、10两月。

㈣施工技术经济条件本工程由XX市某建筑公司承担，该公司分派一个施工队负责。

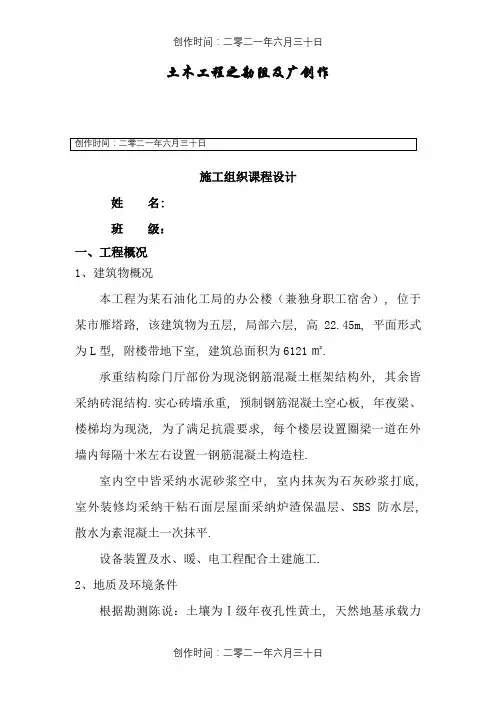

土木工程之勘阻及广创作施工组织课程设计姓名:班级：一、工程概况1、建筑物概况本工程为某石油化工局的办公楼（兼独身职工宿舍）, 位于某市雁塔路, 该建筑物为五层, 局部六层, 高22.45m, 平面形式为L型, 附楼带地下室, 建筑总面积为6121㎡.承重结构除门厅部份为现浇钢筋混凝土框架结构外, 其余皆采纳砖混结构.实心砖墙承重, 预制钢筋混凝土空心板, 年夜梁、楼梯均为现浇, 为了满足抗震要求, 每个楼层设置圈梁一道在外墙内每隔十米左右设置一钢筋混凝土构造柱.室内空中皆采纳水泥砂浆空中, 室内抹灰为石灰砂浆打底, 室外装修均采纳干粘石面层屋面采纳炉渣保温层、SBS防水层, 散水为素混凝土一次抹平.设备装置及水、暖、电工程配合土建施工.2、地质及环境条件根据勘测陈说：土壤为Ⅰ级年夜孔性黄土, 天然地基承载力为150t/m2, 地下水位在地表下6～7m.地表耕土层厚0.5m.建筑场地南侧及北侧为已建成建筑物西侧为菜地, 东侧为雁塔路, 距道沿3 m内的人行道不得占用, 沿街树木不得损伤.人行道一侧上方有高压输电线及德律风线通过.3、气象条件施工期间主导风向偏东, 雨季为9、 10月, 施工期间不遇夏季.4、施工工期本工程基础部份已完工, 定于4月1日开工, 11月30日竣工.限定总工期8个月, 日历工期为244天.5、施工技术经济条件施工任务由市某建筑公司承当, 该公司各分派一个项目负责人.该队瓦工20人, 木工16人, 钢筋工12人混凝土工30人、抹灰工30人以及其他辅助工人共计150人.根据需要可有部份民工协助工作, 但不超越50人.施工中需要的电、水均从城市供电供水网中引入.建筑资料及预制品件可用汽车运入工地, 空心楼板等由市建筑总公司预制场制作（运距10公里）.木门窗由市木材加工厂制作（运距7公里）.年夜型临建工程除搅拌棚需要设置外办公及其它生活用房均可利用已建成的家属公寓楼, 工人宿舍无需设置, 但工地食堂及锅炉房仍应设置.可供施工选用的起重机有QT1-6型塔吊, QT1-2型塔吊.汽车除解放牌（5吨）外, 尚有黄河牌（8吨）可以使用.卷扬机、各种搅拌机、木工机械、混凝土振捣器、脚手架、板可根据计划需要进行供应.二、施工方案1、施工总法式与各部份工程的施工顺序本工程的分部工程划分及施工法式为：主体→屋面→内装饰→外墙装饰及室外主体工程的施工顺序：脚手架→砌砖墙→支柱、梁、板、挑檐、楼梯模板→扎柱、梁、板、楼梯钢筋→浇柱、梁、板、楼梯混凝土→吊装楼板(含楼板灌缝)→拆模屋面工程的施工顺序：找平层→隔气层→保温层→保温层上砂浆找平→防水层内装饰工程的施工顺序：天棚、内墙抹灰→墙面喷白→楼空中→装置门窗、茅厕木隔断→玻璃油漆外墙装饰及室外工程的施工顺序：外墙面装饰→室外勒脚→台阶散水2、施工段的划分与施工流向主体工程：与基础施工相应, 1—5层每层分为3个施工段, 第6层及屋顶不分段, 自南向北, 由下而上组织流水施工, 保证砌砖墙工序连续施工.屋面工程：分6段施工内装饰工程：自下而上, 一层一段, 共6段.外墙装饰及室外工程：不分段, 自上而下整体一次施工.3、施工机械选择QT1-6型塔式起重机.由底盘、塔身、起重臂、塔顶及平衡臂组成, 为上回转动臂变幅塔式起重机.起重量2～6t, 起重力矩400kN·m, 起重半径20m, 起重高度～40m,轨距6.5m,适用于工业与民用建筑的机构吊装.4主体结构工程主体工程主要有砌墙, 现浇混凝土圈梁（楼梯, 年夜梁挑楦, 构造柱, 楼板）在基础完工及地层架空板装置完毕后, 进行分层分段流水施工, 其主要施工顺序如下：放线－内外墙分步架砌筑－构造柱－预制梁装置－圈梁硬架及现浇支模－圈梁－现浇板钢筋－装置预制楼板并加固－板缝钢筋混凝土浇筑－养护－上层放线－女儿墙（1）放线（2）结构放线：根据轴线控制网接合施工图运用吊装、刚尺、沙线、等工具放出墙、柱、梁及各种洞口等的平面位置, 待柱筋驳接完毕, 运用水准仪等工具结合标高控制网将标高测到柱筋上, 再按施工图确定梁、板等位置.砌体放线：与结构放线一样, 可先放出墙边线, 门窗及洞口等平面位置.并在砖砌体前运用水准仪将标高引测到固定的结构上.（3）结构墙体砌筑1、砌筑前, 先根据砖墙位置弹出墙身轴线及边线.开始砌筑时先要进行摆砖, 排出灰缝宽度.2、在砌筑前, 先要立皮数, 皮数杆上划有砖的厚度、灰缝厚度、门窗、楼板、过梁、圈梁、屋架等构件位置, 皮数杆竖立于墙角及某些交接处, 其间距以不超越15m为宜.立皮数杆时要用水准仪来进行抄平, 使皮数杆上的楼空中标高线位于设计标高位置上.3、准备好所用资料及工具, 施工中所需门窗、预制过梁、插筋、预埋铁件等必需事先作好安插, 配合砌筑进度及时送到现场. 4、砌砖时, 必需先拉准线.一砖半厚以上的墙要双面拉线, 砖块准线砌筑.5、砌筑实心砖墙宜采纳“三一”砌筑法, 即“宜铲灰、一块砖、揉一揉”的把持方法, 竖缝宜采纳挤浆或加浆丰满, 严禁用水冲浆灌缝.6、砖墙的水平灰缝厚度和竖向灰缝宽度一般为10mm, 但很多于8mm,也不年夜于12mm.水平灰缝的砂浆丰满度应不低于80％.7、砖墙的转角处和交接处应同时砌起, 对不能同时砌起而必需留搓时, 应砌成斜搓, 斜搓长度不应小于高度的2/3.8、隔墙于墙若同时砌筑时, 可于墙中引出阳搓, 并于墙的灰缝中预埋拉结钢筋, 其构造于上述相同, 但每道很多于两根.9、如纵横墙均为承重墙, 在丁字交接处留搓, 可在接搓处下部砌成斜搓, 上部留成直搓, 并加设拉结钢筋.10、隔墙与填充墙的顶面与上层结构的接触处, 宜用侧砖斜搓挤紧.11、每层承重墙的最上一皮砖, 在梁或梁垫的下面, 砖墙的阶台水平面上以及挑檐、腰线等中, .应用定砖砌筑.12、宽度小于1m的窗间墙, 应选用整砖砌筑.13、墙中的洞口、管道、沟槽和预埋件等, 应于砌筑时正确留出或预霾9, 宽度超越30m的洞口, 其上面应设置过梁.（4）构造柱构造柱的柱顶、柱脚应在主体结构中预埋4Φ 12短钢筋, 构造柱须先砌墙、后浇柱, 砌墙时墙与结构柱连接处要砌成马牙, 墙高每隔500设2 Φ12钢筋.构造柱的混凝土强度品级为C20, 竖筋用 4 Φ12, 箍筋用Φ6＠200, 墙与柱的拉结筋应在砌墙进行预埋.（5）圈梁：安插在紧靠楼板处, 与卫生间、厨房等现浇.（6）过梁墙内的门洞、窗洞或设备留孔, 其洞顶均需设过梁.选用洞宽为1000－1200时, 用刚筋砖过梁, 梁底放3 Φ8, 入支座长度年夜于370并用直钩, 用1：3水泥砂浆呵护层20厚, 拱高取洞宽的1/4, 用M10混合砂浆砌筑.（7）模板与构件装置1、构造柱模板用工具式模具, 其两侧砖墙每米高留60×60mm洞口, 穿螺栓, 用方木或脚手板加固构造柱外侧砖墙, 防止浇筑混凝土时被挤动. 2、圈梁模板采纳挑扁担法：在圈梁底面下一皮砖处, 每隔1m留一顶砖孔洞, 穿50*100木枋作扁担, 竖立两侧模板, 用夹条及斜撑支牢.3、门庭部份框架柱模板①柱模采纳七夹板, 加50*100木枋竖楞和短钢管抱筋, 当柱的截面尺寸年夜于或即是600mm时, 应加一道φ12的对拉螺杆.②装置模板前要检查模板底部是否平整, 若不服整应现在模板下口处铺一层水泥砂浆（10-20厚）,以免钢筋混凝土浇筑时漏浆而造成柱底烂根.封柱模时应在底部锯一到二个100.50mm的一方孔, 做为浇筑钢筋混凝土前冲刷模内垃圾的清扫孔.柱模加固后, 应用线锤检验, 仔细校正, 垂直偏差不得超越规范允许的范围.4、门庭部份框架梁模板①, 在柱子上弹出轴线, 梁位置线和水平线.②, 梁支顶的排列, 间距要符合模板设计和施工方案的规定, 采纳可调式多功能脚手架作支顶, 其间距一般为914mm, 具体视龙骨排列而定.③, 按设计标高调整支顶的标高, 然后装置木方, 铺上梁底板, 并拉线找平.当梁跨度即是或年夜于4m时, 梁底模板应起拱, 起拱高度宜为全跨长度的1/1000－3/1000.④, 门架之间采纳交叉联结, 并在门架上, 中, 下各设一道水平拉杆.5, 现浇楼板模板装置①,楼板模板铺木版时只要在两端及接头处钉牢, 中间尽量少钉或不钉以利拆模, 采纳定型木模板, 需按其闺阁距离铺设搁栅, 不够一块定性木模板的空隙, 可用木模板镶满或用2～3mm厚铁板盖住.②, 挑檐模板必需撑牢拉紧, 防止向外倾覆, 确保平安.6, 楼梯模板①, 楼梯模板施工起那应根据实际层高放样, 先装置平台梁及基础模板, 再装置楼梯斜梁或楼梯模板, 然后装置楼梯外帮侧板, 外帮侧板应先在其内侧弹出楼梯底板厚度线, 用套板画出踏步侧板位置线, 钉好固定踏步侧板的挡木, 在现场装订侧板.侧板固定, 下端于基础外侧板固定撑牢.③, 在砌筑墙后装置楼梯, 靠墙一边应设置一道反扶梯基以便吊装踏步侧板.④, 楼梯高度要均匀一致, 特别要注意最下一步与最上一步的高度, 必需考虑道楼梯面粉刷层的厚度, 防止由于粉刷层厚度纷歧二引起的楼梯踏步高度纷歧的情况.7, 楼板装置待圈梁的模板裁撤后, 即可用塔吊装置空心楼板.就位后要做好校正再最后固定.尽快进行板缝钢筋混凝土浇筑, 待一定强度后方可以进行下道工序.5屋面工程5.1找平层1, 做20厚1:3水泥砂浆找平层.2, 找平层应粘结牢固, 没有松动、起壳, 翻砂等现象.概况平整, 用2m长的直尺检查, 找平层与直尺间的空隙不应超越5mm, 空隙只准许平缓变动, 每米长度内不很多于一处.3, 找平层坡度应符合设计要求, 一般天沟纵向坡度不小于5％, 内部排水的水港口周围应作成半径为0.5m和坡度不宜小于5％的杯形洼坑.4, 两个面的相界处, 如墙、天窗壁、伸缩缝、烟管、管道泛水处以及檐口、天沟、斜沟、水落口、屋脊等, 均应做成半径不小于10－15cm的圆弧.5, 找平层宜留设分格缝, 缝宽一般为20mm, 分格缝应留设在预制板支撑边的拼缝处.6, 基层排水坡度必需符合设计要求, 防水层施工前应先装置雨水口下弯口, 结构基层先铺一层卷材, 与弯头搭接很多于5cm, 再灌砼.下水管道坚持疏通.5.2冷根柢油结合层1, 找平层干燥率小于9％后, 干燥的基层清理干净后, 满涂冷根柢油1－2道, 要涂刷均匀, 概况必需坚持清洁.2, 配置沥青砂浆：先浆沥青熔化脱水（方法同屋面防水工程施工及验收规范附录一至四沥青熬制）, 同时将合格的中砂和粉料按配合比要求拌和均匀, 预制烘干至120~140℃,然后将熔化合格的沥青按计量倒入拌杂盘上与砂和粉料拌杂均匀,并继续加热至要求温度,切忌升温过高,防止沥青碳化变.3、冷根柢油干燥后, 依照所放坡度线, 铺设沥青砂浆, 虚铺砂浆厚度应为压实厚度的4倍, 分格缝一般以板的支撑点（屋架或梁、承重墙）为界.4、砂浆刮平后, 用火滚压（夏天温度较高时, 滚内可不生火）, 至平整、密实、概况无蜂窝, 看不呈现压痕为好.5、滚桶应随时坚持清洁, 概况可刷柴油, 根部及边角滚压不到之处, 可用烙铁烫平压实, 以不呈现压痕为好.6、留置施工缝时, 宜留成斜槎, 在继续施工时, 将接缝处清理干净, 并刷热沥青；一道, 冉后铺沥青砂浆, 再用火滚或烫平.7、分格缝留置的间距, 一般不年夜于4M, 缝宽一般为20MM, 如兼做排气屋面的排气道时, 可适当加宽, 并与保温层连通.5.3卷材防水层在冷根柢油结合层上做两毡三油防水层严格依照厂家的规定方法施工, 卷材铺贴时, 自低而高逐排铺设, 上下左右互相重叠宽度不小于100MM, 浇涂玛绨脂并用滚桶压实, 防水卷材端部嵌入女儿墙高度很多于200MM.天沟处防水必需比屋面卷防水多；一层铺贴, 以防止老化.完工后铺上绿豆砂呵护层.5.4保温层1、松散保温资料采纳炉渣, 应经过筛选, 严格控制粒径；并应进行加水预焖.2、松散保温资料应分层铺设, 并进行适当压实, 每层铺设的厚度, 应不年夜于150MM, 其压实的水平及厚度应根据设计要求确定；完工后保温层的允许偏差为+10%或-5%.6装饰工程6.1抹灰工程1、抹灰工程一般采用先室外后室内, 先上面后下面, 为加快施工进度, 可以采用主体交叉流水作业.内外墙抹灰可以从下往上进行, 但抹好部份必需加以呵护办法.2、为了保证抹灰的质量和进度, 对基层的处置应做到墙面凹凸太多的部位应予剔平或用1：3水泥砂浆补平、概况太光要凿毛.门窗口与墙体见缝隙要按设计要求嵌填密实.3、墙面抹灰先用托线板检查墙面平整度和垂直度, 年夜致决定抹灰厚度, 一般最薄处不小于7毫米, 贴饼冲筋灰及墙面抹灰1：2水泥砂浆或1：2.5水泥砂浆抹灰.4、墙面抹灰, 阴角抹灰先将靠尺在墙面、墙角一面用线吊直, 然后在墙角的另一面以靠尺为准, 抹灰砂浆, 室内抹灰主要把住细部的工艺.室内墙裙踢脚一般罩面后的墙面凸出3-5毫米, 根据高度的尺寸弹线或是一平, 线上部份用铁抹子切齐并修边.5、外墙抹灰水泥砂浆, 为防止水泥砂浆收缩发生裂缝, 要按图纸要求进行分格, 首先在根柢灰抹好后, 根据尺寸用粉线包或墨线弹出分格线, 再根据分格线尺寸切断并贴分格条, 抹浆时注意要在分格条两侧都抹上水泥浆, 使断面呈八字形, 罩面时两边成活, 先薄薄刮一边, 再抹二遍, 与分格条抹平.然后根据分格条用刮扛搓平、压光.起分格条时注意不要损坏墙面.6、内外墙抹灰、平整、垂直误差必需控制在3毫米以内.清理基层→定点标筋→浇砼砂浆抹平, 用2M直尺检查平整度.卫生间楼空中施工：钢筋混凝土楼板面用20厚水泥砂浆找平, 刷聚合物水泥基防水涂膜1.0厚, 沿墙上翻1500高, 用1：8水泥陶粒垫坡, 20厚水泥砂浆找平.施工时注涂膜的厚度要到达标准, 陶粒找坡时要以地漏口为准,尽量不宜找得过厚.楼面施工：钢筋混凝土楼面刷素水泥浆一道, 20厚1：2水泥砂浆压实抹光, 施工时要注意室内标高的一致, 每一层的标高要按图施工, 要做到每一层空中标高无误差.6.2 门窗工程该工程采纳木门、塑钢窗等.其施工关键是装置的位置、数量、尺寸及开启方向必需符合设计要求.门窗位置不渗水、漏气, 装置牢固, 门缝宽窄一致, 窗拼缝严密, 密封胶嵌压密实, 铁脚齐全.门窗外观概况洁净, 无划痕、无锈蚀, 概况光滑平整、厚度均匀、无气孔, 做到洁净明亮、整齐美观, 为此, 采用以下办法：①加强对半制品、制品的验收, 对分歧格的制品、半制品坚决不使用, 确保原资料合格.②装置时加强对木砖、铁脚检查, 并做防腐、防锈处置, 嵌脚与嵌樘分次进行, 确保装置的稳定和牢固.③嵌樘后打 1 次封闭胶, 待窗台与窗楣施工完毕后再次打密封胶, 在窗台上做R圆角, 窗楣做滴水线的方式来确保窗扇的不渗水、漏气.④加强对门窗缝装置宽度的控制, 确保门窗的装置质量.三、施工进度计划主体工程： 1—5层每层分为3个施工段, 其中1-14轴平分成2段, 14-18轴及后楼F-L共为一段, 第6层及屋顶不分施工段.（1）一层：对砌砖墙、支模、扎筋进行流水施工, 根据其特点可组织无节奏流水施工其中, m=3, n=3K1-2=8 , K2-3筋=7扎筋与支模之间搭接3天这三个施工过程工期T=8+7+9-3=21天浇混凝土与扎筋搭接4天, 混凝土浇完以后养护2天故总工期T=21+8+1+2-4=28天对砌砖墙、支模、扎筋进行流水施工, 根据其特点可组织无节奏其中, m=3 , n=3K1-2=8, K2-3=5扎筋与支模之间搭接2天这三个施工过程工期T=8+5+8-2=19天浇混凝土与扎筋搭接4天, 混凝土浇完以后养护2天故总工期T=19+5+2+2-4=24天对砌砖墙、支模、扎筋进行流水施工, 根据其特点可组织无节奏流水施工其中, m=6 , n=3K1-2=5 , K2-3=7这三个施工过程工期T=5+7+6=18天浇混凝土与扎筋搭接4天, 混凝土浇完以后养护2天总工期T=18+5+2+2-4=23天对砌砖墙、支模、扎筋进行流水施工, 根据其特点可组织无节奏其中, m=3 , n=3K1-2=5 , K2-3=7这三个施工过程工期T=5+7+5=17天浇混凝土与扎筋搭接4天, 混凝土浇完以后养护2天总工期T=17+8+1+2-4=24天对砌砖墙、支模、扎筋进行流水施工, 根据其特点可组织无节奏其中, m=3, n=3K1-2=4 , K2-3=7这三个施工过程工期T=4+7+6=17天浇混凝土与扎筋搭接3天, 混凝土浇完以后养护2天故总工期T=17+4+2+2-3=22天六层及屋顶(1)砌砖墙流水节拍t=(33+63+25) ×(0.7+0.5)/30=4.84 取5天(2)支模流水节拍t=(85×0.14+140×0.13)/5=6.016 取6天(3)扎筋××7.8)/4=4.354 取4天(4)浇混凝土×1.6+14×1.2)/15=1.956 取2天(5)安板灌缝×1.17)/3=2.397 取3天其中, 扎筋与支模搭接3天, 浇混凝土与扎筋搭接2天, 混凝土浇完以后养护2天故总工期T=5+6+4+2+3+2-3-2=17天3.2 屋面工程以下施工过程采纳流水施工（1）屋面板上找平层流水节拍t=1415*0.05/（5*6）=2.36 取3天（2）隔气层流水节拍t=（1415*0.006+1415*0.02）/（15*6）=0.41 取1天（3）炉渣保温层流水节拍t=111*0.5/(6*10)=0.93 取1天（4）保温层上找平层流水节拍t=1453*0.05/(12*6)=1.01 取1天（5）卷材防水层流水节拍t=1453*0.063/(15*6)=1.02 取1天根据施工特点, 可采纳无节奏流水施工m=6 , n=5K1-2=13 , K-3=1 ,K3-4=1 ,K4-5=1T=13+1+1+1+1*6=22天故屋面工程总工期T=22天以下施工过程采纳流水施工（1）楼空中流水节拍t=(6112×0.08)/(3×20)=8.14 取8天（2）内墙面抹灰、顶棚抹灰流水节拍t=（19933×0.09+5187×0.11）/(3×（3）室内刷乳胶漆流水节拍t=20370×0.006/(3×6)=6.80 取7天根据其施工特点, 可采用无节奏流水施工m=3 , n=3K1-2=8, K2-3=46抹灰与楼空中搭接4天, 室内喷白与抹灰搭接4天故流水施工工期T=8+25+7×3-8=67天（4）木门窗装置流水节拍t=0.2*(1877)/40=9.38 取9天木门窗装置与室内刷乳胶漆搭接2天（5）木门窗油漆及玻璃装置流水节拍t=（1877*0.14+1260*0.03）/40=7.52 取8天木门窗油漆及玻璃装置与木门窗装置搭接2天内装饰总工期：T=67+9+8-4=80天外墙装饰及室外工程与室内装饰装修平行施工室外勒脚：故装饰工程总工期T=81天3.4 其它（1）搭拆脚手架流水节拍t=4500*（0.08+0.023）/20=22.725 取23天（2）安拆塔吊流水节拍t=1*（20+15）/10=3.5 取4天（3）安拆井架流水节拍t=1*（10+15）/10=2.5 取3天3.5附施工进度横道图（总工期241天）四、施工现场平面安插图4.1、安插原则：科学、合理、文明、规范：a、职工生活区与施工生产区分开, 以便于管理.b、现场满浇素混凝土硬化, 建立有效的排污系统.c、现场分阶段（基础、主体、装饰）安插, 充沛利用现场每一寸土地.d、充沛考虑周边环境, 做好防护、亮化、绿化工作.4.2、标化管理：科学规范, 卫生整洁a、标化管理由项目经理负责, 日常工作由标化负责人与物管员负责实施.b、实行平面图管理, 经项目经理审批后实施, 现场划区包干, 资料标识堆放.c、生活区轮流值班, 按时清扫, 每周检查评比.d、生产区挂牌施工, 谁做谁清, 随做随清, 工完料净现场清, 以组为单元实行旬覆按核.e、施工年夜门净化（门前三包）, 亮化（六牌一图）,设置监控器, 24小时值班, 干部职工挂牌上班.f、楼上隔层设尿桶, 专人清扫, 禁止随地年夜小便.g、现场与若干楼层设吸烟室, 施工现场禁止吸烟.4.3、附施工现场平面安插图.。

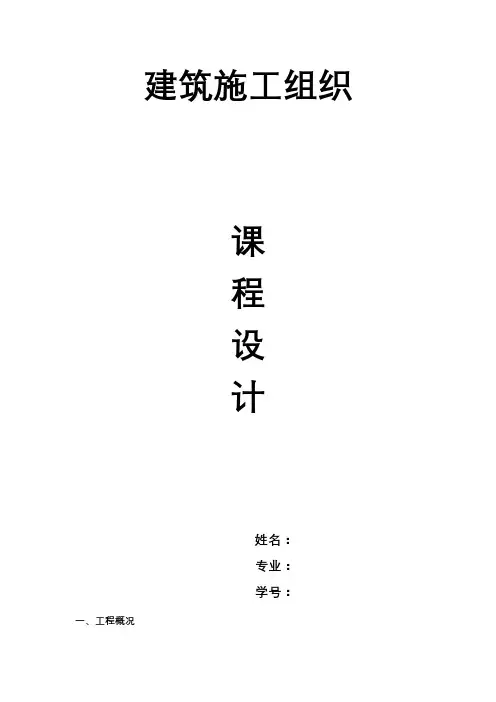

建筑施工组织课程设计姓名：专业：学号：一、工程概况1、建筑物概况本工程为某政府的办公楼含有住宿，位于某市春熙路，该建筑物为五层，局部六层，高22.45m，建筑总面积为6121㎡。

承重结构除门厅部分为现浇钢筋混凝土框架结构外，其余皆采用砖混结构。

实心砖墙承重，预制钢筋混凝土空心板，大梁、楼梯均为现浇，为了满足抗震要求，每个楼层设置圈梁一道在外墙内每隔十米左右设置一钢筋混凝土构造柱。

室内地面皆采用水泥砂浆地面，室内抹灰为石灰砂浆打底，室外装修均采用干粘石面层屋面采用炉渣保温层、SBS防水层，散水为素混凝土一次抹平。

设备安装及水、暖、电工程配合土建施工。

2、地质及环境条件根据勘测报告：土壤为Ⅰ级大孔性黄土，天然地基承载力为150t/m2，地下水位在地表下6～7m。

地表耕土层厚0.5m。

建筑场地南侧及北侧为已建成建筑物西侧为菜地，东侧为雁塔路，距道沿3 m内的人行道不得占用，沿街树木不得损伤。

人行道一侧上方有高压输电线及电话线通过。

3、气象条件施工期间主导风向偏东，雨季为9、10月，施工期间不遇冬季。

4、施工工期本工程基础部分已完工，定于2月1日开工，11月30日竣工。

限定总工期10个月，日历工期为300天。

5、施工技术经济条件施工任务由市某建筑公司承担，该公司各分派一个项目负责人。

该队瓦工20人，木工16人，钢筋工12人混凝土工30人、抹灰工30人以及其他辅助工人共计150人。

根据需要可有部分民工协助工作，但不超过50人。

施工中需要的电、水均从城市供电供水网中引入。

建筑材料及预制品件可用汽车运入工地，空心楼板等由市建筑总公司预制场制作（运距10公里）。

木门窗由市木材加工厂制作（运距7公里）。

大型临建工程除搅拌棚需要设置外办公及其它生活用房均可利用已建成的家属公寓楼，工人宿舍无需设置，但工地食堂及锅炉房仍应设置。

可供施工选用的起重机有QT1-6型塔吊，QT1-2型塔吊。

汽车除解放牌（5吨）外，尚有黄河牌（8吨）可以使用。
