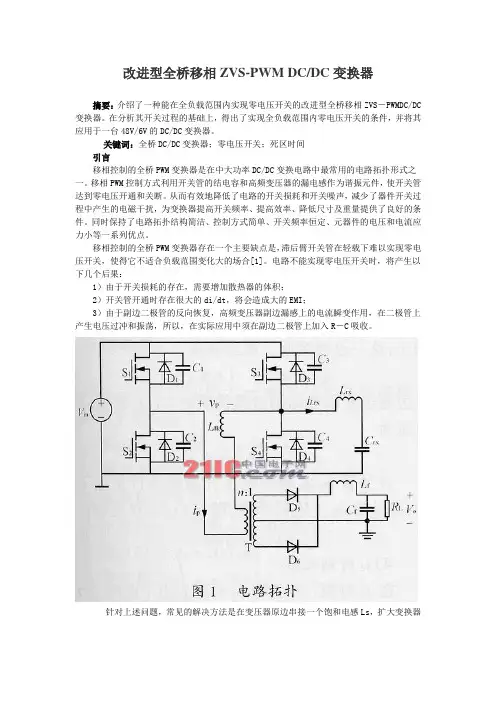

改进型全桥移相ZVS-PWM DC/DC变换器摘要：介绍了一种能在全负载范围内实现零电压开关的改进型全桥移相ZVS－PWMDC/DC 变换器。

在分析其开关过程的基础上，得出了实现全负载范围内零电压开关的条件，并将其应用于一台48V/6V的DC/DC变换器。

关键词：全桥DC/DC变换器；零电压开关；死区时间引言移相控制的全桥PWM变换器是在中大功率DC/DC变换电路中最常用的电路拓扑形式之一。

移相PWM控制方式利用开关管的结电容和高频变压器的漏电感作为谐振元件，使开关管达到零电压开通和关断。

从而有效地降低了电路的开关损耗和开关噪声，减少了器件开关过程中产生的电磁干扰，为变换器提高开关频率、提高效率、降低尺寸及重量提供了良好的条件。

同时保持了电路拓扑结构简洁、控制方式简单、开关频率恒定、元器件的电压和电流应力小等一系列优点。

移相控制的全桥PWM变换器存在一个主要缺点是，滞后臂开关管在轻载下难以实现零电压开关，使得它不适合负载范围变化大的场合[1]。

电路不能实现零电压开关时，将产生以下几个后果：1）由于开关损耗的存在，需要增加散热器的体积；2）开关管开通时存在很大的di/dt，将会造成大的EMI；3）由于副边二极管的反向恢复，高频变压器副边漏感上的电流瞬变作用，在二极管上产生电压过冲和振荡，所以，在实际应用中须在副边二极管上加入R－C吸收。

针对上述问题，常见的解决方法是在变压器原边串接一个饱和电感Ls，扩大变换器的零电压开关范围[2][3]。

但是，采用这一方法后，电路仍不能达到全工作范围的零电压开关。

而且，由于饱和电感在实际应用中不可能具有理想的饱和特性，这将会导致：1）增加电路环流，从而增加变换器的导通损耗；2）加重了副边电压占空比丢失，从而增加原边电流及副边二极管电压应力；3）饱和电感以很高的频率在正负饱和值之间切换，磁芯的损耗会很大，发热严重。

改进型全桥移相ZVS PWMDC/DC变换器是针对上述缺点所提出的一种电路拓扑[4][5][6]。

移相控制全桥ZVS—PWM变换器的分析与设计摘要：阐述了零电压开关技术(ZVS)在移相全桥变换器电路中的应用。

分析了电路原理和各工作模态，给出了实验结果。

着重分析了主开关管和辅助开关管的零电压开通和关断的过程厦实现条件。

并且提出了相关的应用领域和今后的发展方向。

关键词：零电压开关技术；移相控制；谐振变换器0 引言上世纪60年代开始起步的DC／DC PWM功率变换技术出现了很大的发展。

但由于其通常采用调频稳压控制方式，使得软开关的范围受到限制，且其设计复杂，不利于输出滤波器的优化设计。

因此，在上世纪80年代初，文献提出了移相控制和谐振变换器相结合的思想，开关频率固定，仅调节开关之间的相角，就可以实现稳压，这样很好地解决了单纯谐振变换器调频控制的缺点。

本文选择了全桥移相控制ZVS-PWM谐振电路拓扑，在分析了电路原理和各工作模态的基础上，设计了输出功率为200W的DC／DC变换器。

1 电路原理和各工作模态分析1．1 电路原理图1所示为移相控制全桥ZVS—PWM谐振变换器电路拓扑。

Vin为输入直流电压。

Si(i=1．2．3，4)为第i个参数相同的功率MOS开关管。

Di和Gi(i=l，2，3，4)为相应的体二极管和输出结电容，功率开关管的输出结电容和输出变压器的漏电感Lr作为谐振元件，使4个开关管依次在零电压下导通，实现恒频软开关。

S1和S3构成超前臂，S2和S4构成滞后臂。

为了防止桥臂直通短路，S1和S3，S2和S4之间人为地加入了死区时间△t，它是根据开通延时和关断不延时原则来设置同一桥臂死区时间。

S1和S4，S2和S3之间的驱动信号存在移相角α，通过调节α角的大小，可调节输出电压的大小，实现稳压控制。

Lf和Cf构成倒L型低通滤波电路。

图2为全桥零电压开关PWM变换器在一个开关周期内4个主开关管的驱动信号、两桥臂中点电压VAB、变压器副边电压V0以及变压器原边下面对电路各工作模态进行分析，分析时时假设：(1)所有功率开关管均为理想，忽视正向压降电压和开关时时间；(2)4个开关管的输出结电容相等，即Ci=Cs，i=1，2，3，4，Cs为常数；(3)忽略变压器绕组及线路中的寄生电阻；(4)滤波电感足够大。

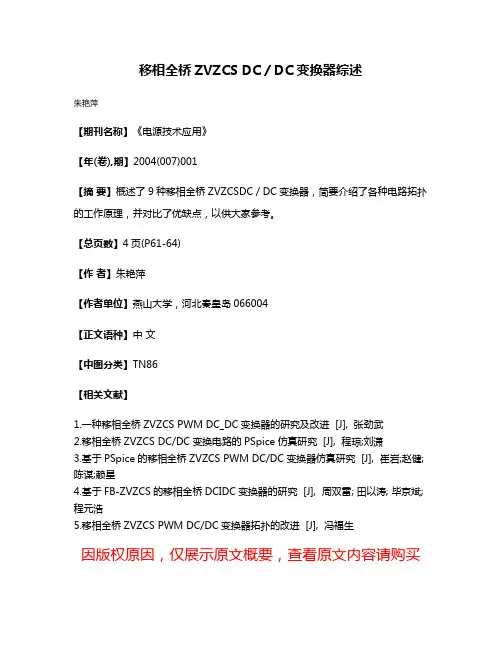

移相全桥ZVZCS DC／DC变换器综述
朱艳萍
【期刊名称】《电源技术应用》
【年(卷),期】2004(007)001
【摘要】概述了9种移相全桥ZVZCSDC／DC变换器，简要介绍了各种电路拓扑的工作原理，并对比了优缺点，以供大家参考。

【总页数】4页(P61-64)
【作者】朱艳萍
【作者单位】燕山大学，河北秦皇岛066004
【正文语种】中文
【中图分类】TN86
【相关文献】
1.一种移相全桥ZVZCS PWM DC_DC变换器的研究及改进 [J], 张劲武
2.移相全桥ZVZCS DC/DC变换电路的PSpice仿真研究 [J], 程琼;刘潇
3.基于PSpice的移相全桥ZVZCS PWM DC/DC变换器仿真研究 [J], 崔岩;赵健;陈谋;赖星
4.基于FB-ZVZCS的移相全桥DCIDC变换器的研究 [J], 周双雷; 田以涛; 毕京斌; 程元浩
5.移相全桥ZVZCS PWM DC/DC变换器拓扑的改进 [J], 冯福生
因版权原因，仅展示原文概要，查看原文内容请购买。

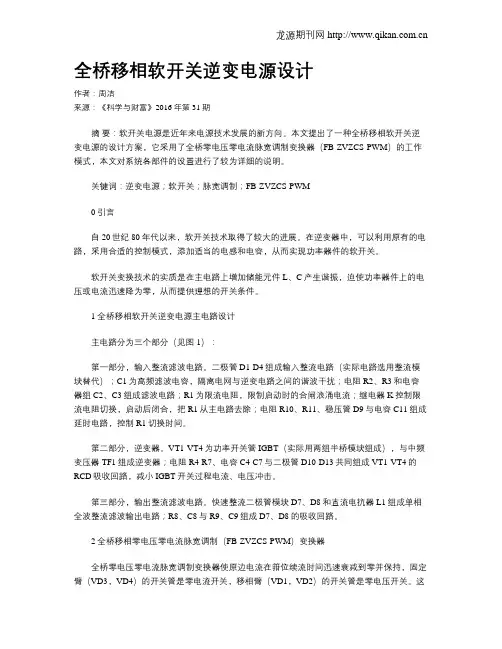

全桥移相软开关逆变电源设计作者：周洁来源：《科学与财富》2016年第31期摘要：软开关电源是近年来电源技术发展的新方向。

本文提出了一种全桥移相软开关逆变电源的设计方案，它采用了全桥零电压零电流脉宽调制变换器（FB-ZVZCS-PWM）的工作模式，本文对系统各部件的设置进行了较为详细的说明。

关键词：逆变电源；软开关；脉宽调制；FB-ZVZCS-PWM0 引言自20世纪80年代以来，软开关技术取得了较大的进展。

在逆变器中，可以利用原有的电路，采用合适的控制模式，添加适当的电感和电容，从而实现功率器件的软开关。

软开关变换技术的实质是在主电路上增加储能元件L、C产生谐振，迫使功率器件上的电压或电流迅速降为零，从而提供理想的开关条件。

1 全桥移相软开关逆变电源主电路设计主电路分为三个部分（见图1）：第一部分，输入整流滤波电路。

二极管D1-D4组成输入整流电路（实际电路选用整流模块替代）；C1为高频滤波电容，隔离电网与逆变电路之间的谐波干扰；电阻R2、R3和电容器组C2、C3组成滤波电路；R1为限流电阻，限制启动时的合闸浪涌电流；继电器K控制限流电阻切换，启动后闭合，把R1从主电路去除；电阻R10、R11、稳压管D9与电容C11组成延时电路，控制R1切换时间。

第二部分，逆变器。

VT1-VT4为功率开关管IGBT（实际用两组半桥模块组成），与中频变压器TF1组成逆变器；电阻R4-R7、电容C4-C7与二极管D10-D13共同组成VT1-VT4的RCD吸收回路，减小IGBT开关过程电流、电压冲击。

第三部分，输出整流滤波电路。

快速整流二极管模块D7、D8和直流电抗器L1组成单相全波整流滤波输出电路；R8、C8与R9、C9组成D7、D8的吸收回路。

2 全桥移相零电压零电流脉宽调制（FB-ZVZCS-PWM）变换器全桥零电压零电流脉宽调制变换器使原边电流在箝位续流时间迅速衰减到零并保持，固定臂（VD3，VD4）的开关管是零电流开关，移相臂（VD1，VD2）的开关管是零电压开关。

第18卷第4期2008年7月黑龙江科技学院学报Journa l o fH e ilongjiang I nstitute o f Science&TechnologyV o.l18N o.4Ju l y2008文章编号:1671-0118(2008)04-0302-04Z VS全桥移相软开关电源李春华,胡红林,王艳超(黑龙江科技学院电气与信息工程学院,哈尔滨150027)摘要:为了克服硬开关电源尖峰干扰大、可靠性差、效率低的缺点,分析了全桥移相软开关电路超前臂和滞后臂的不同工作状态,讨论了全桥移相软开关电路的占空比丢失现象,对软开关谐振器超前臂、滞后臂的并联电容和串联电感参数进行选取。

通过试制4k W全桥移相ZVS软开关电源,获得了变压器前端电压和电流波形。

结果表明:开关管实现了零电压变换,验证了谐振电感和谐振电容参数选取的正确性。

关键词:全桥移相;软开关;谐振中图分类号:TM46文献标识码:AFul-l bri dge phase-shifting ZVS power sourceLI Chunhua,HU H ong lin,WANG Yanchao(Co llege of E l ectr i cal and Infor mati on Eng i neeri ng,He ilong ji ang Institute of Science&T echno l ogy,H arbi n150027,China)Abst ract:D irected a t overco m ing the hard-sw itch i n g po w er supply.s shortco m ings,such as grea t peak i n terference,poor re liability,and l o w efficiency,this paper analyses the different states about the leadi n g ar m and t h e lagg i n g ar m o f t h e fu l-l bri d ge phase-sh ifting sof-t s w itching c ircu it and d i s cusses the duty factor l o ss of f u l-l bri d ge phase-sh ifting so f-t s w itch i n g c ircu i.t The paper a lso g ives the choice of the para m eter of the parallel capacitance and series i n ductance in t h e sof-t sw itch i n g resonator.s lead i n g ar m and lagg i n g ar m.The developm ent o f4k W Z VS fu l-l bri d ge phase-sh ift so f-t sw itch i n g po w er supp li e s m akes possi b le the w ave for m s of t h e front voltage and curren t co m ing fro m the transfor m ers.The results sho w that the s w itch i n g tube g i v es the possibility of zero-vo ltage transfor m ati o n,wh ich proves the co rrect cho ice of t h e para m e ters o f the i n ductor and resonant capacito r in the resonator.K ey w ords:f u l-l bri d ge phase-sh ifting;so f-t s w itching;resonance收稿日期:2008-05-26作者简介:李春华(1959-),女,黑龙江省尚志人,教授,硕士,研究方向:自动控制及智能控制,E-m ai:l lch-ysx@f126.co m。

移相全桥ＺＶＳＰＷＭＤＣ／ＤＣ变换器的仿真分析作者：龙泽彪施博文来源：《消费导刊·理论版》2008年第17期[摘要]本文首先在研究硬开关的缺陷上，提出软开关技术。

对移相控制ZVS PWM DC/DC 变换器的工作原理进行分析研究的基础上，使用PSpice9.2计算机仿真软件对变换器的主电路进行仿真和分析，验证该新型DC/DC变换器的拓扑结构设计的正确性和可行性。

[关键词]软开关 DC/DC ZVS 移相控制 PSpice9.2作者简介：龙泽彪（1985-），男，湖北仙桃人，贵州大学电气工程学院在读硕士研究生，研究方向：异步电机控制；施博文（1985-），男，贵州大学电气工程学院在读硕士研究生，研究方向：电力电子与电气传动。

一、引言随着新型电力电子器件以及适用于更高频率的电路拓扑和新型控制技术的不断出现，开关电源朝着小型化、高效化、低成本、低电磁干扰、高可靠性、模块化、智能化的方向发展。

硬开关DC/DC变换器在电流连续工作模式下会遇到严重的问题，这一般都与有源开关器件的体内寄生二极管有关，其关断过程中的反向恢复电流产生的电流尖峰对开关器件有极大的危害。

本文在对DC/DC变换器的基本工作原理进行分析、研究的基础上，对已经出现的软开关DC/DC变换器拓扑结构进行分析研究，提出的一种新型的DC/DC变换器的拓扑结构，并进行深入的研究。

二、移相控制ZVS PWM DC/DC全桥变换器的工作原理移相控制ZVS PWM DC/DC全桥变换器（Phase-Shifted zero-voltage-switching PWMDC/DC Full-Bridge Converter，PS ZVS PWM DC/DC FB Converter），是利用变压器的漏感或原边串联的电感和功率管的寄生电容或外接电容来实现开关管的零电压开关，其主电路拓扑结构及主要波形如图1所示。

其中，D1～D4分别是S1～S4的内部寄生二极管，C1～C4分别是S1～S4的寄生电容或外接电容，Lr是谐振电感，它包含了变压器的漏感。

5kw移相全桥ZVSDCDC变化器（开关电源）的研究要点学校代码：10213国际图书分类号：621.3 密级：公开工学硕士学位论文5kW 移相全桥ZVS DC/DC 变换器的研究硕士研究生：刘鑫导师：马洪飞教授申请学位：工学硕士学科：电气工程所在单位：电气工程及自动化学院答辩日期：2011 年6 月授予学位单位：哈尔滨工业大学r the Master Degree in EngineeringRESEARCH ON 5kW PHASE-SHIFT FULL BRIDGEZVS DC/DC CONVERTERCandidate：Liu XinSupervisor：Prof.Ma HongfeiAcademic Degree Applied for：Master of EngineeringSpeciality：Power Electronics and ElectricDriversAffiliation：School of Electrical Engineering andAutomationDate of Defence：June, 2011Degree-Conferring-Institution：Harbin Institute of Technology哈尔滨工业大学硕士学位论文- I -摘要DC/DC 变换器是电力电子领域重要组成部分，在能源紧张的今天，提高DC/DC变换器的效率及功率密度，具有重要的意义。

功率器件的发展和软开关技术的提出使变换器高效高功率密度成为可能。

移相全桥ZVS DC/DC 变换器是一种能够实现软开关和大功率能量变换的变换器。

本文围绕移相全桥ZVS DC/DC 变换器的特点，分析了其工作原理、占空比丢失、变压器副边整流二极管振荡、滞后臂软开关实现条件等关键问题，并设计和制作了一款5kW 的原理样机。

第一章介绍了DC/DC 变换器的背景及发展方向，其中包括器件、软开关技术和目前DC/DC 变换器研究的热点。

75kW移相全桥ZVS DC-DC变换器的设计共3篇75kW移相全桥ZVS DC/DC变换器的设计175kW移相全桥ZVS DC/DC变换器的设计随着电能的需求不断增加，直流（DC）与交流（AC）能量的转换变得越来越重要。

近年来，随着电力电子技术的发展和高性能的半导体器件的不断进步，DC/DC变换器在工业和消费电子领域的应用越来越广泛。

75kW移相全桥ZVS DC/DC变换器是一种高性能变换器，能够实现高效率、高功率转换。

移相全桥ZVS DC/DC变换器的结构包括移相控制器、输人电感、输出电容、全桥开关和ZVS电路等。

其中，移相控制器的作用是控制全桥开关的相位移动，从而实现零电压开关（ZVS）控制，减少开关过程中的损耗和电磁干扰。

输人电感和输出电容则是负责滤波，保证输出电压的稳定性。

全桥开关通过不同配合的通断实现正负输出电流控制。

ZVS电路通过滤波和电容，实现电路的诸多物理参数计算协调，并通过工艺合理设计，降低待机功耗和回路波动影响。

在设计75kW移相全桥ZVS DC/DC变换器时，需要考虑诸多因素。

首先，应该确定输入电压和输出电压的范围，设计输人电感和输出电容的尺寸。

其次，需要确定最大输出功率、输出电源电流和开关频率，保证全桥开关的可靠性和ZVS电路的稳定性。

还需考虑系统的可扩展性和环境因素，以充分考虑变换器在工业应用和肆意使用中的优越性。

在开发过程中，需要充分利用仿真和实验测试，调整参数和设计方案，为最优的变换器性能和稳定性进行优化和调整。

因此，设计和发布75kW移相全桥ZVS DC/DC变换器需要对额定值、特殊应用等项指标有充分的认识、调试和经验，并充分考虑到指示等级、节约能源等重要性，超出标准数值要求的评定指数，以实现最优化控制。

总之，75kW移相全桥ZVS DC/DC变换器是一种高效、高功率、高稳定性的电能转换装置，能够在工业和消费电子领域得到广泛应用。

设计和发布此类设备需要充分考虑应用环境、指标要求和设计方案，充分利用仿真和实验测试，以实现最优化控制、最低化能量损耗和实时可调参数，为应用和发展带来更多的便利和效益综上所述，75kW移相全桥ZVS DC/DC变换器是一种具有巨大潜力和广泛应用前景的电能转换装置。

移相全桥ZVZCSDC/DC变换器综述摘要：概述了9种移相全桥ZVZCSDC/DC变换器，简要介绍了各种电路拓扑的工作原理，并对比了优缺点，以供大家参考。

关键词：移相控制；零电压零电流开关；全桥变换器 1概述所谓ZVZCS，就是超前桥臂实现零电压导通和关断，滞后桥臂实现零电流导通和关断。

ZVZCS方案可以解决ZVS方案的故有缺陷，即可以大幅度降低电路内部的循环能量，提高变换效率，减小副边占空比丢失，提高最大占空比，而且其最大软开关范围不受输入电压和负载的影响。

图1 滞后桥臂零电流开关是通过在原边电压过零期间使原边电流复位来实现的。

即当原边电流减小到零后，不允许其继续反方向增长。

原边电流复位目前主要有以下几种方法： 1）利用超前桥臂开关管的反向雪崩击穿，使储存在变压器漏感中的能量完全消耗在超前桥臂的IGBT中，为滞后桥臂提供零电流开关的条件；图2 2）在变压器原边使用隔直电容和饱和电感，在原边电压过零期间，将隔直电容上的电压作为反向阻断电压源，使原边电流复位，为滞后桥臂开关管提供零电流开关的条件； 3）在变压器副边整流器输出端并联电容，在原边电压过零期间，将副边电容上的电压反射到原边作为反向阻断电压源，使原边电流迅速复位，为滞后桥臂开关管提供零电流开关的条件。

图3 2 电路拓扑根据原边电流复位方式的不同，下面列举几种目前常见的移相全桥ZVZCSPWMDC/DC拓扑结构，以供大家参考。

图4 1）NhoE.C. 电路如图1所示[1]。

该电路是最基本的移相全桥ZVZCS变换器，它的驱动信号采用有限双极性控制，从而实现超前桥臂的零电压和滞后桥臂的零电流开关。

这种拓扑结构的缺陷是L1k要折衷选择，L1k太小，在负载电流很小时，超前桥臂不能实现零电压开关；L1k太大，又限制了iL1k的变化速度，从而限制了变换器开关频率的提高。

变换器给负载供电方式是电流源形式，电感L1k电流交流变化，输入电流脉动很大，要求滤波电容很大。

引言随着计算机与通信技术的飞速发展，作为配套设备的开关电源也获得了长足进步，并随着新器件、新理论、新电磁材料和变换技术以及各种辅助设计分析软件的不断问世，开关电源的性能不断提高。

本文介绍一种新型的高频DC/DC开关变换器，并成功地应用在军用充电机上。

DC/DC变换器主电路改进型移相全桥ZVS DC/DC变换器主电路结构和各点波形对照如图1、图2所示。

由于电路工作状态在一个周期内可以分为两个完全一样的过程，所以以下仅仅分析半个周期的情况，而这半个周期又可分为以下三种开关模态。

● 开关模态1，t0<t<t1，其中t1=DT s/2此时Q1和Q4同时导通，变压器副边电感L1和整流管D S2导通，原边能量向负载端传递。

此模态的等效电路见图3。

其中，a为变压器变比，V in是直流母线电压，I1和I2分别是电感L1和L2电流(L1=L2=LS)，此时有等式（1）成立。

(1)(2)I p(t)=aI1(t)(3)当Q4关断时该模态过程结束。

● 开关模态2，t1<t<t2，其中t2≤T s/2在t1时刻关断Q4，此时副边电感L1中储存的能量给Q4电容(或并联电容)充电，同时将Q3两端电容电荷放掉。

为了实现软开关，Q4关断和Q3开通之间至少要存在一死区时间Δt1，使得在Q3开通前D3首先导通，且有下式成立。

I p1Δt1=2C eff V in(4)其中C eff是开关管漏源两端等效电容，I P1为t1时刻变压器原边流过电流。

当D3导通后，变压器副边两个二极管D S1和D S2同时导通，电路工作在续流状态。

此时等效电路如图4所示。

此时有如下电路方程成立。

(5)(6)(7)(8)r t=r mosfet+r xfmr (9)其中D为脉冲占空比，f S为电路工作频率，L’ik为主边变压器漏感(或与外接电感的串联值)，rt是变压器原边等效电阻，τ是原边等效电流衰减时间常数，Vfp是反并联二极管导通压降。

毕业设计开题报告测控技术与仪器一种移相全桥软开关DC-DC开关电源设计1选题的背景、意义近年来，电力电子技术发展迅速，直流开关电源广泛应用于计算机、航空航天等领域。

过去，笨重型、低效电源装置已被小型、高效电源所取代，但是要实现电源装置的高性能、高效率、高可靠性并减小体积和重量，就必须实现开关电源的高频化。

开关电源的高频化不仅减小了功率变换器的体积，增大了变换器的功率密度和性能价格比，而且极大地提高了瞬时响应速度，抑制了电源所产生的音频噪声，从而已成为新的发展趋势。

然而功率变换器开关频率的进一步提高（传统PWM变换器中开关器件工作在硬开关状态），受以下因素的限制：（1）开通和关断损耗大；（2）感性关断问题；（3）容性开通问题；（4）二极管反向恢复问题；（5）剧烈的di／dt和du／dt冲击及其产生的电磁干扰（EMI）。

而软开关技术是使功率变换器得以高频化的重要技术之一，它应用谐振的原理，使开关器件中的电流（或电压）按正弦或准正弦规律变化。

当电流自然过零时，使器件关断（或电压为零时，使器件开通）从而减少开关损耗。

它不仅可以解决硬开关变换器中的硬开关损耗问题、容性开通问题、感性关断问题及二极管反向恢复问题，而且还能解决由硬开关引起的EMI等问题。

[1]软开关电源是相对于硬开关电源而言的。

人们通常所说的开关电源，指的是硬开关电源，它是在承受电压或电流的情况下接通或断开电路的，因此在接通和关断的过程中会产生较大的损耗，并且开关频率越高，产生的损耗也越大。

而软开关电源的开关器件在开通或关断的过程中，或者加于其上的电压为零，或者加于其上的电压为零，或者电压电流都为零。

这种开关方式显著地减小了开关损耗在开关过程中激起的震荡，可以大幅度地提高开关频率，为开关电源小型化、高效率创造了条件。

将一个恒定的直流电压通过电力电子器件的开关作用变换成直流电压的过程，称为直流-直流变换（DC-DC变换）DC-DC变换具有体积小、效率高、重量轻、成本低等优点，主要应用于开关电源，如通信电源、笔记本电脑、移动电话、远程控制器电源等，具有极其重要的意义。

摘要:概述了9种移相全桥ZVZCSDC/DC变换器,简要介绍了各种电路拓扑的工作原理,并对比了优缺点,以供大家参考.关键词:移相控制;零电压零电流开关;全桥变换器1概述所谓ZVZCS,就是超前桥臂实现零电压导通和关断,滞后桥臂实现零电流导通和关断.ZVZCS方案可以解决ZVS方案的故有缺陷,即可以大幅度降低电路内部的循环能量,提高变换效率,减小副边占空比丢失,提高最大占空比,而且其最大软开关范围不受输入电压和负载的影响.滞后桥臂零电流开关是通过在原边电压过零期间使原边电流复位来实现的.即当原边电流减小到零后,不允许其继续反方向增长.原边电流复位目前主要有以下几种方法:1)利用超前桥臂开关管的反向雪崩击穿,使储存在变压器漏感中的能量完全消耗在超前桥臂的IGBT中,为滞后桥臂提供零电流开关的条件;2)在变压器原边使用隔直电容和饱和电感,在原边电压过零期间,将隔直电容上的电压作为反向阻断电压源,使原边电流复位,为滞后桥臂开关管提供零电流开关的条件;3)在变压器副边整流器输出端并联电容,在原边电压过零期间,将副边电容上的电压反射到原边作为反向阻断电压源,使原边电流迅速复位,为滞后桥臂开关管提供零电流开关的条件.2电路拓扑根据原边电流复位方式的不同,下面列举几种目前常见的移相全桥ZVZCSPWMDC/DC拓扑结构,以供大家参考.1)NhoE.C.电路如图1所示[1].该电路是最基本的移相全桥ZVZCS变换器,它的驱动信号采用有限双极性控制,从而实现超前桥臂的零电压和滞后桥臂的零电流开关.这种拓扑结构的缺陷是L1k要折衷选择,L1k太小,在负载电流很小时,超前桥臂不能实现零电压开关;L1k太大,又限制了iL1k的变化速度,从而限制了变换器开关频率的提高.变换器给负载供电方式是电流源形式,电感L1k电流交流变化,输入电流脉动很大,要求滤波电容很大.该电路可以工作在电流临界连续状态,但必须采用频率控制,不利于滤波器的优化设计.2)ChenK.电路如图2所示[2][3].该电路超前桥臂并联有串联的电感和电容.电感L1和L2很小,不影响开关管的ZVS,但有两个好处:一是限制振荡的电流峰值;二是在负载很小,开关管不能实现ZVS时,限制开关管的开通电流尖峰.该拓扑结构利用IGBT的反向击穿特性,解决了滞后桥臂IGBT关断时的电流拖尾问题,可以提高IGBT的开关频率,而且在负载很小时也能实现零电流开关.但是,这个电路也付出了代价,漏感L1k中的能量反向时漏感L1k中的能量全部消耗在反向击穿的IGBT中.3)原边加隔直电容和饱和电感的FB-ZVZCS-PWM变换器如图3[4]所示.它在基本的移相全桥变换器的基础上增加了一个饱和电感Ls,并在主电路上增加了一个阻挡电容Cb,阻挡电容Cb与饱和电感Ls适当配合,能使滞后桥臂上的主开关管实现零电流开关.在原边电压过零阶段,饱和电感工作在线性状态,阻止原边电流ip反向流动,在原边电压为Vin或-Vin时,它工作在饱和状态.尽管它有许多明显的优势,但也有不足之处,如最大占空比范围仍受到很多限制,特别是饱和电感上有很大的损耗,饱和电感磁芯的散热问题是一个必须解决的问题.4)副边采用有源箝位开关的FB-ZVZCS-PWM变换器如图4所示[5].这种电路没有使用耗能元件,在副边增加有源箝位开关S,并通过对有源箝位开关的适当控制,为滞后桥臂创造零电流开关条件.超前桥臂在零电压导通与关断的过程中,输出滤波电感Lf参与了谐振过程,而输出滤波电感通常具有很大的值,超前桥臂开关管可以在很大的负载范围内满足零电压开关条件,开关管的导通与关断的死区时间间隔受原边电压最大占空比的限制.在此种拓扑结构中,可能会出现副边整流输出电压的占空比大于原边电压最大占空比的现象,这种现象称为“占空比增大效应”(dutycycleboosteffect)这种现象是由箝位电容Cc和箝位开关的作用造成的.此电路的主要缺点是控制上稍微复杂一些,以及有源箝位开关采用的是硬开关,但是,有源箝位开关在一个开关周期中仅工作很短一段时间,对变换器整体效率影响很小.5)利用变压器辅助绕组的FB-ZVZCS-PWM变换器电路拓扑如图5所示[6].该电路通过在副边增加一个变压器辅助绕组和一个简单的辅助线路,无须增加耗能元件或有源开关来取得滞后桥臂ZCS.其副边整流电压可由箝位电容箝位,一般可将其限制在120%额定值内,该方案可在大功率场合应用.该电路拓扑的优点是负载范围宽,占空比损失小,器件的电压应力、电流应力小,成本低.但是它也有缺点,即副边结构复杂,设计时有些困难.6)副边带能量恢复缓冲电路的FB-VZCS-PWM变换器如图6所示[7].它的副边增加了由3个快恢复二极管和2个小电容构成的能量恢复缓冲电路,此电路在能量传递初始期间,电容Cs1和Cs2与漏感谐振,电容上的电压达到2nVin,超前桥臂开关管一关断,电容上电压就折合到原边,在漏感上产生一反压,使得原边电流下降.而且,通过能量恢复电路的低阻抗路径使副边整流二极管实现了ZVS.该结构稍微复杂些,最大缺点是,由于电容Cs1和Cs2与漏感谐振,使得副边整流电压几乎是正常电压nVin的2倍,增加了整流管的电压应力,并且由于存在大量环流,也增加了导通损耗.7)使用改进的能量恢复缓冲电路的FB-ZVZCS-PWM变换器如图7所示[8].它运用改进的能量恢复缓冲电路来减小循环电流和副边瞬间超压.除了增加二极管Ds4外,其工作原理和线路与6)相同.8)滞后桥臂中串入二极管的FB-ZVZCS-PWM变换器如图8所示[9].它利用串联二极管阻断电容电压可能引起的原边电流的反向流动.可以在任意负载和输入电压变化范围内实现滞后桥臂的零电流开关.9)副边利用简单辅助电路的FB-ZVZCS-PWM变换器如图9所示[10].此电路副边由一个简单辅助电路构成:包括一个小电容和两个小二极管,结构简单,整流电压不恒定,取决于占空比.该方案不含饱和电感,辅助开关,不产生大的环流,没有额外的箝位电路,这是因为,副边整流电压被箝位于箝位电容电压与输出电压之和.所用的元器件均在低电压,低电流下工作,还有负载范围宽,占空比损失小等优点,从而使此变换器具有高效率,低成本,解决了目前常见变换器的许多问题.在高功率场合很有发展前途.3结语综上所述可知,图2和图3电路使用耗能元件来复位原边电流,降低了总效率并阻碍功率超过5kW;图4电路通过副边增加有源箝位开关来复位原边电流,价格较贵并且控制复杂,有源箝位开关采用的是硬开关,开关频率是原边的两倍,开关损耗大;图5电路所有有源和无源元器件都工作在最小电流应力和电压应力下,有较宽的ZVZCS范围,较小的占空比损耗,不存在严重的寄生环流,功率超过5kW,但是辅助电路复杂;图6电路中电容Cs1和Cs2与漏感谐振引起大的循环能量,降低了总效率并使得副边整流电压几乎是正常电压nVs的二倍,增加了副边整流管的电流应力,变压器和开关的导通损耗也增加了;图7电路是对图6电路的改进,它减小了副边瞬间超压和环流,也能使开关损耗传到负载;通过比较图6和图7缓冲电路中Cs放电时间和漏感L1k 复位时间,可以看出吸收电容复位变压器漏感能量的能力和容量,后者比前者加倍,因而使用图7电路能扩展到重载范围.图9电路简化了前几种ZVZCS方案,仅仅增加由一个小电容和两个小二极管组成的简单辅助电路,无须增加耗能元件和有源开关实现ZVZCS,不仅为原边开关提供ZVZCS条件,而且箝位副边整流二极管,效率高而且价格便宜.。
