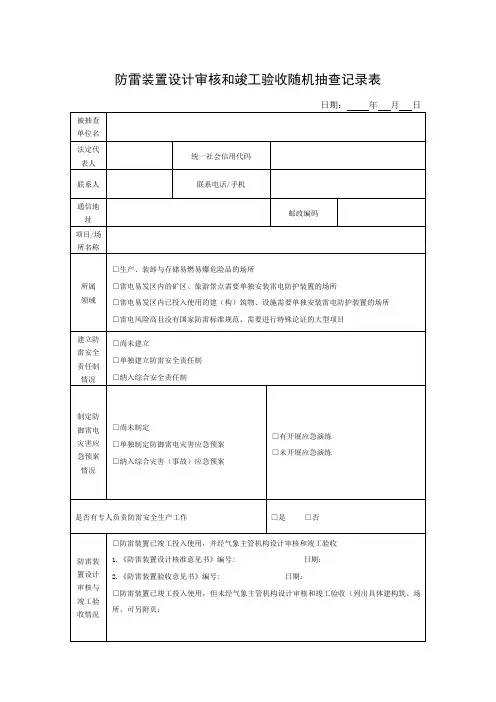

防雷装置验收检测表

防雷建筑物防雷装置定期（竣工）检测原始记录表格样式第一类防雷建筑物原始记录独有的表格样式见表 E.3.1，第二、三类防雷建筑物原始记录独有的表格样式见表E.3.2，共用的表格样式见表E.3.0、表E.3.3和表E.3.4；石油化工户外装置原始记录独有的表格样式见表E.3.5，另外还包含表E.3.0-1和表E.3.4。

表E.3.0-1 封面防 雷 装 置 定 期（竣工）检 测检测机构名称雷检[ ] 号 原 始 记 录受 检 对 象: 记 录 编 号:检 测 报 告:表E.3.0-2原始记录表1—基本情况和检测结果综合评定检测取样员：测试员：校核人：受检单位现场负责人：表E.3.1-1原始记录表2.1—外部防雷装置（接闪器）的检测表E.3.1-2原始记录表2.2—外部防雷装置（接闪器）的检测表E.3.1-3原始记录表2.3—外部防雷装置（引下线）的检测表E.3.1-4原始记录表2.4—外部防雷装置（接地装置）的检测表E.3.1-5原始记录表2.5—外部防雷装置（防侧击措施）的检测表E.3.1-6原始记录表3—防闪电电涌侵入措施的检测表E.3.1-7原始记录表4.1—防闪电感应及防静电接地措施的检测表E.3.1-8原始记录表4.2—防闪电感应及防静电接地措施的检测原始记录表2.1—外部防雷装置（接闪器）的检测表E.3.2-2原始记录表2.2—外部防雷装置（接闪器保护范围）的检测原始记录表2.3—外部防雷装置（引下线）的检测表E.3.2-4原始记录表2.4—外部防雷装置（接地装置）的检测原始记录表2.5—外部防雷装置（防侧击措施）的检测表E.3.2-6原始记录表3—防闪电电涌侵入及防高电位反击措施的检测原始记录表4.1—防闪电感应及防静电接地措施的检测表E.3.2-8原始记录表4.2—防闪电感应及防静电接地措施的检测原始记录表5.1—防雷击电磁脉冲措施的检测表E.3.3-2原始记录表5.2—防雷击电磁脉冲措施的检测原始记录表5.3—防雷击电磁脉冲措施的检测表E.3.4-1原始记录表6.1—电涌保护器（电源SPD）安装检测原始记录表6.2—电涌保护器（信号SPD）安装检测表E.3.4-3原始记录表7—电涌保护器（SPD）参数测试原始记录表8—等电位连接检测表E.3.4-5原始记录表9—各种接地电阻的检测原始记录表10—各种过渡电阻的检测表E.3.4-7原始记录表11—测点平面示意简图原始记录表12—复检原始记录检测取样员：测试员：校核人：受检单位现场负责人：表E.3.5-1原始记录表1—石油化工户外装置基本情况和检测结果综合评定检测取样员：测试员：校核人：受检单位现场负责人：原始记录表2.1—石油化工户外装置（接闪器）的检测表E.3.5-3原始记录表2.2—石油化工户外装置（接闪器保护范围）的检测原始记录表2.3—石油化工户外装置（引下线）的检测表E.3.5-5原始记录表2.4—石油化工户外装置（接地装置）的检测原始记录表4.1—石油化工户外装置（防闪电感应及防静电接地措施）的检测表E.3.5-7原始记录表4.2—石油化工户外装置（防闪电感应及防静电接地措施）的检测。

防雷设备安装检验批质量验收记录表
一、项目基本信息
- 项目名称：
- 项目地点：
- 防雷设备类型：
- 防雷设备供应商：
- 防雷设备安装单位：
- 安装日期：
二、检验项目及要求
三、检验结果
根据对防雷设备安装的检验，现将检验结果汇总如下：
- 防雷设备的型号及规格：符合要求
- 防雷设备的数量：符合要求
- 防雷设备的接地装置：符合要求
- 防雷设备的电气连接：符合要求
- 防雷设备的标志标识：符合要求
- 防雷设备的外观质量：符合要求
四、结论
根据检验结果，防雷设备安装工作符合设计要求和相关标准规范。

确认通过质量验收，并可以正式投入使用。

五、备注
（可列出对防雷设备安装工作中发现的问题及处理情况，如存在问题需注明处理结果）
六、检验机构签章。

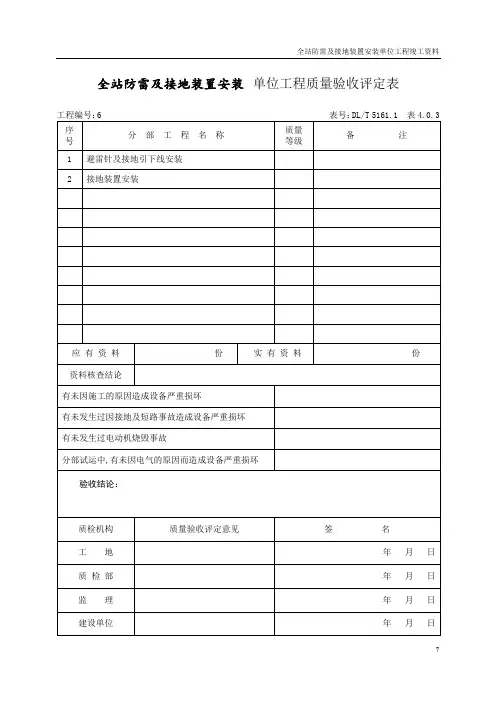

避雷带及引下线安装分部工程质量验收表工程编号：8-1表号：DL/T 5161.1表5.0.2序号分项工程名称分项验收结论备注1综合楼避雷带及引下线安装合格验收结论：验收单位签字施工单位年月日监理单位年月日接地装置安装分部工程质量验收表工程编号：8-2表号：DL/T 5161.1表5.0.2序号分项工程名称分项验收结论备注1屋外接地装置安装合格2屋内接地装置安装合格3电气二次系统等电位接地装置安装合格验收结论：验收单位签字施工单位年月日监理单位年月日全站地下-0.8m 接地网分项工程质量验收表工程编号：8-2-1.2表号：DL/T 5161.6表1.0.2安装位置全站地下-0.8m 接地网工序检验项目性质质量标准质量验收结果单项结论原材料检查接地材料材质、规格主控符合设计文件要求，有合格证明文件合格降阻材料材质、规格符合设计文件要求，有合格证明文件垂直接地极敷设接地极顶面埋设深度主控符合设计文件要求，设计无要求时应不小于0.8m埋深0.8米，符合设计要求合格接地极间距离不小于2倍接地极长度间距10米合格水平接地极敷设接地极顶面埋设深度（包括通过道路时的埋深）主控符合设计文件要求，设计无要求时应不小于0.8m埋深0.8米，符合设计要求合格水平接地极的间距符合设计文件要求，设计无要求时应不小于5m 间距7米，符合设计要求合格接地极与建筑物的距离符合设计文件要求间距大于1.5米，符合设计要求合格均压带敷设间距符合设计文件要求接地网的外缘各角应成圆弧形且闭合，圆弧的半径不小于1/2临近均压带间距半径为6m 的圆弧形合格接地线保护措施通过道路、铁路、管道等交叉处及可能使接地线遭机械损伤处用角钢覆盖或穿钢管；穿过已有建(构)筑物处有钢管或其他坚固的保护套穿钢管保护合格断接卡的位置、数量及保护措施符合设计文件要求断接卡位置、数量符合设计要求并设置断线盒保护合格引向建筑物入口处的接地点标识白底黑色的“”刷白色底漆并标以黑色“〨”符号合格标识位于接地点正上方，便于识别标识位于接地点正上方，便于识别合格接地装置连接焊接搭接长度扁钢与扁钢(槽钢)主控不小于2倍宽度，且焊接面不小于3面圆钢与圆钢或圆钢与扁钢(槽钢)主控双面焊接时不小于6倍圆钢直径单面焊接时不小于12倍圆钢直径直接焊接，或在接触部表号：DL/T 5161.6续表1.0.2工序检验项目性质质量标准质量验收结果单项结论接地装置连接焊接部位检查焊缝外观质量符合要求，无焊渣、表面防腐合格；放热焊接头无气孔放热焊接无气孔，并刷防腐沥青漆合格螺栓连接部位的检查连接规范、防松可靠断接卡螺栓连接紧固合格压接端子连接部位的检查紧密、电气连接可靠与其他连接装置间连接点数符合设计文件要求，且不小于2点大于2点，可靠连接形成闭合回路合格降阻和防腐施工降阻施工符合设计或产品技术文件要求接地极的防腐材料和质量符合设计文件要求回填土回填土质量符合设计文件要求，无腐蚀性，无石块、建筑垃圾粘土回填，无石块、建筑垃圾合格分层夯实符合设计文件要求250mm厚，分层夯实合格验收结论：验收单位签字施工单位年月日屋内接地装置安装分项工程质量验收表工程编号：8-2-2表号：DL/T 5161.6表2.0.2安装位置变电综合楼屋内工序检验项目性质质量标准质量验收结果单项结论原材料检查接地材料材质、规格主控符合设计文件要求，有合格证明文件-50×6热镀锌扁钢，合格证明文件齐全合格接地装置安装明敷接地线敷设位置符合设计文件要求，便于检查，不妨碍设备拆卸检修支持件安装支持件间距水平直线部分0.5m～1.5m垂直部分 1.5m～3.0m转弯部分0.3m～0.5m支持件固定主控牢固沿建筑物敷设时与建筑物的间距与建筑物平行，间距为10mm～15mm水平敷设时的距地面高度250mm～300mm跨越建筑物伸缩缝或沉降缝的措施应有伸缩补偿装置接地线弯成弧状合格穿过墙壁、楼板处的保护措施加装钢管或坚固的保护管穿管保护合格引向建筑物的入口处的接地点标识白底黑色的“”刷白色底漆并标以黑色“〨”符号合格标识位于接地点正上方，便于识别标识位于接地点正上方，便于识别合格电气装置的接地与接地母线或接地网的连接主控连接可靠、无串接连接可靠、无串接合格接地体连接扁钢与扁钢（槽钢）主控焊接长度不小于2倍宽度，且焊接不小于3个棱边搭接110mm，3面满焊合格圆钢与圆钢或圆钢与扁钢的连接长度主控双面焊接长度不小于6倍圆钢直径单面焊接长度不小于12倍圆钢直径焊接部位检查主控焊缝外观质量符合要求，无焊渣，表面防腐合格焊缝饱满，无焊渣合格表号：DL/T 5161.6续表2.0.2工序检验项目性质质量标准质量验收结果单项结论接地装置安装与屋外或其他接地装置连接点数主控符合设计文件要求，且不小于2点与屋外主接地网27点连接合格接地线与支持件间连接牢固其他明敷接地线标识15mm～100mm等宽的黄色、绿色相间的条纹标识中性线标识淡蓝色标识淡蓝色标识合格验收结论：验收单位签字施工单位年月日综合楼避雷带接地装置安装分项工程质量验收表工程编号：8-1-1表号：DL/T 5161.6表3.0.2安装位置综合楼楼顶工序检验项目性质质量标准质量验收结果单项结论集中接地装置敷设材料材质、规格主控符合设计文件要求，有合格证明或复检结论合格接地极顶面埋设深度主控符合设计文件要求，设计无要求时应不小于0.8m 接地极间距离不小于2倍接地极长度与接地网连接可靠引下线安装器材材质、规格主控符合设计文件要求-50×6热镀锌扁钢，合格证明文件齐全合格引下线与接地网的连接可靠引下线与避雷带焊接牢固，与主接地网螺栓连接紧固合格引下线固定牢固暗敷固定牢固合格断接卡设置与连接符合设计文件要求暗敷接线盒保护，距地1.6米，与主地网螺栓连接合格其他接地装置安装用作避雷针接地引线的金属筒体与接地极的连接两点对称，可靠独立避雷针及其接地装置与道路或建筑物的出入口距离主控≥3m ；当小于3m 时，应采取均压措施或铺设卵石或沥青地面独立避雷针和避雷线独立的集中接地装置与接地网的地中距离≥3m ；不能满足时，应符合设计文件要求避雷针或防雷金属网与建筑物顶部的其他金属物体连接可靠且连成一体可靠且连成一体合格厂、站内避雷线检查挡内不应有接头验收结论：验收单位签字施工单位年 月 日继电保护及安全自动装置的接地装置安装分项工程质量验收表工程编号：8-2-3表号：DL/T 5161.6表4.0.2安装位置变电综合楼工序检验项目性质质量标准质量验收结果单项结论等电位接地网装置安装材料材质、规格铜制材料，截面不小于100mm2TMY-25×4铜排，合格证明文件齐全合格与主接地网的连接主控采用不小于50mm2、不小于4根的铜缆与主接地一点直接连接，且连接位置远离强电场4根VV-1.0-1×50电缆与主地网1点连接合格屏柜下的等电位接地网连成环网，用绝缘子固定连成环网，用绝缘子固定合格屏柜内的等电位接地铜排截面不小于100mm2，用绝缘子固定25×4铜牌，用绝缘子固定牢固合格屏柜内等电位接地铜排与等电位接地网连接铜芯电缆，截面不小于50mm2合格电缆屏蔽层接地采用截面不小于4mm2的多股铜线与等电位铜排可靠连接，接地方式符合设计文件要求合格等电位接地铜排的固定符合设计文件要求用膨胀螺丝将380V绝缘子固定于沟道内上方沟壁，铜排与绝缘子螺栓固定合格其他电压互感器、电流互感器的二次回路接地电流回路各绕组一点接地，公用电压回路全站一点接地，接地点位置符合设计文件要求电流回路各绕组一点接地，公用电压回路全站一点接地，接地点位置符合设计文件要求合格控制电缆铠装层直接接地直接接地合格验收结论：验收单位签字施工单位年月日全站地下-0.8米接地网屋外接地装置隐蔽前检查签证工程编号：8-2-1.2表号：DL/T 5161.6表6.0.2检查范围全站地下-0.8m接地网检查项目检查结果备注接地沟深度（m）-0.8米水平接地极材质、规格垂直接地极材质、规格接地装置连接方法热熔焊接地极搭接长度接地极焊接面数水平与垂直接地极连接方法热熔焊焊接处的防腐措施刷沥青防腐漆接地装置顶面距地面高度（m）-0.8米沟内有无石块、建筑垃圾无石块建筑垃圾接地装置布置图应有份数1实有份数1验收结论：验收单位签字施工单位年月日接地电阻测试签证工程编号：表号：DL/T 5161.6表6.0.4测试范围测试日期年月日天气情况环境温度（℃）测试方案及过程简述：接地电阻实测值（Ω）接地电阻设计值（Ω）测试人员资格检查情况检测用设备、仪器检查情况施工记录资料检查情况附件：接地电阻测试报告，接地导通测试报告验收结论：[经检查验收：××接地网接地电阻测试记录及报告(接地电阻测试、接地导通测试)真实、齐全，所测区域接地电阻符合设计规定，接地导通合格]验收单位签字施工单位年月日。

雷电防护装置施工质量验收业务表格式样表 1 雷电防护装置（隐蔽工程）施工质量验收记录表编号：验收日期：年月日天气：□晴／□阴表 2 雷电防护装置（接头连接）施工质量验收记录表编号：验收日期：年月日天气：□晴／□阴2 填表注意事项2.1 雷电防护装置（隐蔽工程）施工质量验收记录表雷电防护装置（隐蔽工程）施工质量验收记录表应由施工项目专业质量检查员（施工单位）填写，并由监理工程师或建设单位项目专业技术负责人组织项目专业质量检查员进行验收。

本表适用但不限千常规的隐蔽工程项目，每一质量验收部位填写一份，汇总为工程项目的城建档案。

如有必要，附加的示图、照片和说明则可随本表之后作为本表的附件。

单位工程名称：填写本次验收的雷电防护工程名称。

雷电防护工程分项：在本次雷电防护装置施工质量验收对应的分项前打“J”。

雷电防护装置施工部位：在本次雷电防护装置施工质量验收对应的施工部位前打“J”。

建设单位、项目负责人：填写本次雷电防护装置施工质量验收工程的建设单位及项目负责人。

施工单位、项目负责人：填写本次雷电防护装置施工质量验收工程的施工单位及项目负责人。

施工图名称、图号：填写本次雷电防护装置施工质量验收工程防雷施工图纸的名称和图号。

施工内容／位置或编号：填写本次雷电防护装置施工质量验收的施工内容／位置或编号。

如：1号段人工地网（见施工图）。

施工质量验收施工方法：填写本次雷电防护装置施工质量验收的施工方法。

如（人工接地装置）：利用4X40热锁锌扁钢作水平地极，埋深0.8 m，利用50X50X5 热锁锌角钢，长2.5 m 作垂直地极，顶部埋深0.8m，沿水平地极每隔5m 设置。

施工质量验收接地电阻：填写本次雷电防护装置施工质量验收部位实测的接地电阻值，单位采用“Q”。

施工质量验收检查（检测）项目及结果：填写“符合设计及施工规范”或“不符合设计及施工规范”。

施工单位检查评定结果：由施工单位施工员、检查（检测）负责人、项目专业质量检查员签名，项目专业质量检查员应签注“符合设计及施工规范”或“不符合设计及施工规范”并加盖单位公窜。

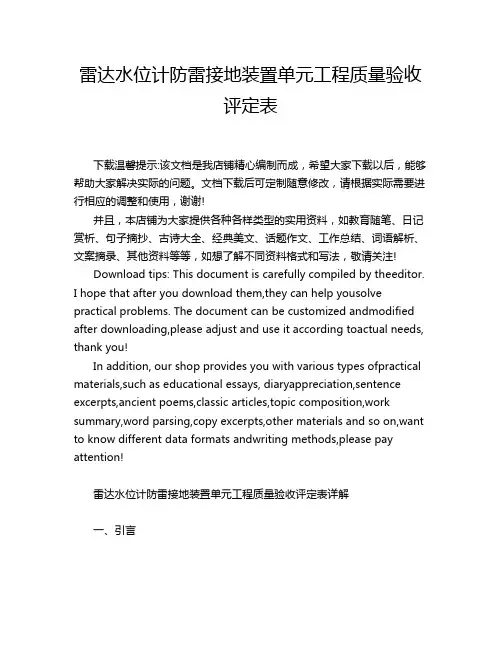

雷达水位计防雷接地装置单元工程质量验收评定表下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!雷达水位计防雷接地装置单元工程质量验收评定表详解一、引言在现代水利、环境监测和城市排水系统中，雷达水位计因其高精度、非接触式测量、抗干扰能力强等优点被广泛应用。

建筑物防雷工程施工与质量验收表格建筑物防雷工程施工与质量验收表格是用于记录和评估建筑物防雷工程施工过程及质量验收情况的重要工具。

下面是一份相关参考内容，供参考：1. 建筑物基本信息：- 项目名称：- 建设单位：- 施工单位：- 验收日期：- 防雷工程负责人：2. 工程施工情况：- 防雷设备安装情况：- 避雷针/避雷网安装位置及数量：- 接地装置布置情况：- 避雷装置与外墙和屋顶的连接情况：- 避雷引线安装情况：- 引线种类：- 引线路线及布置方式：- 引线与其他设备的连接情况：- 放电装置安装情况：- 放电体设备种类：- 放电装置设置位置及数量：- 防雷装置接地测试情况：- 接地电阻测量结果：- 接地网与接地体连接质量：- 防雷设备标志和警示标志：- 避雷针标志的设置情况：- 避雷装置警示标志：3. 工程质量验收情况：- 工程图纸审核情况：- 防雷工程图纸审核记录：- 防雷施工现场验收：- 避雷装置施工过程的检查记录：- 防雷施工技术要求的验证记录：- 防雷设备性能及测试验证：- 避雷装置性能和技术指标检测记录：- 防雷装置接地电阻测试记录：- 防雷工程竣工验收资料：- 防雷装置维护保养手册及竣工验收证书：- 避雷针检测报告及相关证明文件：4. 结论与评价：- 防雷工程施工质量评价：- 合格/不合格：- 防雷设备性能评价：- 合格/不合格：- 防雷工程验收意见：以上是建筑物防雷工程施工与质量验收表格的一些参考内容，可以根据具体项目和要求进行调整和补充。

表格的填写应细致、准确，以确保防雷工程的质量和安全性。

山西省临汾市防雷装置检测报告报告编号：FLJ受检单位：检测单位：临汾市防雷减灾管理中心检测日期：二〇一三年月日有效期至：二〇一三年月日签发日期：二〇一三年月日山西省防雷减灾办公室监制说明1、本报告除检测人、校核人、批准人用蓝、黑钢笔填写外，一律打印。

使用国家法定计量单位。

2、防雷装置实行定期检测制度,应每年检测一次，爆炸危险环境场所应每半年检测一次。

3、《建筑物防雷设计规范》GB50057-2010“第1.0.1条为使建筑物（含构筑物）防雷设计因地制宜地采取防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。

按照本规范设计的防雷装置的防雷安全度不是100%”。

因此，受检单位切不可因为已经通过防雷安全检测滋生任何麻痹思想，应严格贯彻有关安全生产规定，做好防雷设施的正常维护工作，确保国家财产和人民群众生命财产的安全；4、报告中指出的防雷隐患，应当引起受检单位的高度重视，并及时进行彻底整改以符合相关规范和技术规定，否则有可能产生意想不到的严重后果；5、本报告一式二份，检测单位、受检单位各执一份。

6、本报告未盖检测单位检测专用章无效。

7、本报告无检测、校核、批准人签字无效。

8、本报告涂改无效。

9、报告复印件未重新加盖检验专用章或检测单位公章无效。

10、本次检测是现有设备在负载条件下进行的，如果设备搬迁或运行状况和周围环境发生变化，还有可能产生新的防雷隐患。

如有变更，需及时通知我单位进行再次检测；11、设施的隐蔽工程部分无法实施检测，由受检单位提供施工图纸或证明，本报告不对设施的隐蔽工程部分负责；12、本次检测仅是对受检单位协议项目的现场抽样检测，本次检测结果仅对本次所检测部位有效。

未经允许，全部或部分引用本次检测的数据是无效的。

报告编号：FLJ 第3页/共9页13、委托单位对本检测报告若有异议，应于收到报告之日起十五日内以书面形式向检测单位提出，逾期不予受理。
