防雷装置检测原始记录表.

雷电防护装置检测陈述填写说明1.检测陈述由封面〔含说明〕、总表、单体雷电防护装置检测表〔包罗建筑物雷电防护装置检测表、电子信息系统雷电防护装置检测表、易燃易爆场合雷电防护装置检测表等三类〕组成。

陈述格式和内容不得自行删减。

2.检测陈述按照一个工程一份陈述多个单体检测表进行设计。

总表中汇总了检测工程中所有单体的检测情况。

每个单体可以按照实际检测对象类型选择三类检测表中的任意一类。

一个单体一套检测表，不该将多个单体合并在一套检测表中填写。

比方某检测工程含3栋〔1#、2#、3#〕一般防雷建筑物，该工程只需制作一份检测陈述，其组成：封面〔含说明〕、总表、1#建筑物雷电防护装置检测表、2#建筑物雷电防护装置检测表、3#建筑物雷电防护装置检测表。

3.陈述由检测单元用计算机A4 纸正反打印，封面建议采用通用格式的硬皮纸。

4.陈述应有检测人员、校核人员、签发人签名，并加盖检测单元公章和骑缝章，陈述不得涂改。

“签发人〞一般为颠末省气象主管机构查核的技术负责人或授权签字人。

签发人只需要在总表中签字，检测人员、校核人员应当在每个单体的检测表中签字。

5.检测陈述页码应按挨次编号，不得重号、漏号。

当需插页时，应从头按挨次编号。

6.检测陈述编号应按“检测资质单元资质证号〞+“雷检字〞+“4位数年份〞+“5位数挨次号〞进行编制。

5位数挨次号从“00001〞开始依次按挨次编号或者由检测单元按照工程地点区域、工程类型等自行制定例那么进行编号。

检测单元应确保检测陈述编号独一性和持续性，不得重复编号，不得中间有空号。

7.无法检测或不涉及此项时，在相应栏目顶用“/〞暗示；暗示无技术指标要求或不予判按时，在相应栏目顶用“-〞暗示。

暗示材质时，“Fe〞暗示铁〔钢〕，“Cu〞暗示铜，“Al〞暗示铝，“―〞暗示扁钢〔铁〕；暗示规格时，“S〞暗示截面，“Φ〞暗示直径，“R〞暗示半径，“T〞暗示厚度；暗示方位时，“E、S、W、N〞别离暗示东、南、西、北。

雷电防护装置按期检测陈述填写说明一、雷电防护装置按期检测陈述构成1.按期检测陈述检测表分类及说明分为建筑物、数据中心、加油〔气〕站、油〔气〕库、金属储罐、危化品场合和输气管道等七类雷电防护装置检测表，每套检测表应搭配一套接地〔过渡〕电阻测试表〔附表a〕和浪涌庇护器性能参数测试表〔附表b〕，用于填写相应接地〔过渡〕电阻测试成果和浪涌庇护器性能参数测试成果，可增加附表页。

此中，油〔气〕库雷电防护装置检测表包罗单体(主要是装卸区建构筑物、泵房等)、储罐〔罐区金属储罐〕两类子检测表和续表2〔指检测表的第二个续表〕，每个单体/储罐一份子检测表，可按照实际情况增加子检测表数量。

当受检工程存在多个单体或储罐时，应按挨次先将受检单体/储罐子检测表逐一填写后，再与续表2和附表a、附表b组合成一份完整的油〔气〕库检测表。

危化品场合雷电防护装置检测表包罗厂房/房屋(主要是化工企业火灾危险性分类为甲类、乙类的厂房、车间、仓库等)、化工户外装置〔高大、耸立(坐地)的出产设备，通过框架或支架安设在高处的出产设备和引向火炬的主管道等〕两类子检测表和续表2〔指检测表的第二个续表〕，每个厂房/房屋或户外装置一份子检测表，可按照实际情况增加子检测表数量。

当受检工程存在多个厂房/房屋或户外装置时，应按挨次先将受检厂房/房屋或户外装置子检测表逐一填写后，再与续表2和附表a、附表b组合成一份完整的危化品场合检测表。

2.按期检测陈述的组成按期检测陈述一般包含封面、考前须知、总表、综述表、平面示意图、单体工程检测表和附表等，此中不同检测工程按照所含雷电防护装置类别灵活选用分类检测表别离检测〔表1〕。

表1雷电防护装置按期检测表内容选择参考注：★暗示该检测对象雷电防护装置按期检测表为必选项，☆暗示为可选项，×暗示为不需要的选项。

3.检测陈述归档内容按期检测技术档案一般包罗按期检测陈述、原始记录表、检测合同、整改定见书及复检陈述〔未涉及整改除外〕等。

防雷装置的检测程序 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】防雷装置的检测程序检测前应对使用仪器仪表和测量工具进行检查，保证其在计量认证有效期内和能正常使用。

首次检测应按GB/T 21431第条中的全部检测项目实施检测。

对受检单位的定期检测，应查阅上次检测的记录，并现场勘查受检单位防雷装置有无变化。

在受检单位防雷装置无较大变化时，可不进行GB/T 21431第条中a)、b)中的接闪器保护范围、e)和f)项的检测。

现场检测时宜按先检测外部防雷装置，后检测内部防雷装置的顺序进行，将检测结果填入防雷装置检测原始记录表。

对受检单位出具检测报告，不合格的项目出具整改意见书。

防雷装置检测内容及检测方法检测项目如下：a) 建筑物的防雷分类；b) 接闪器；c) 引下线；d) 接地装置；e) 雷击电磁脉冲屏蔽；f) 等电位连接；g) 电涌保护器（SPD）。

接闪器的检测主要检测内容包括材料规格，布置范围，架设方式，支架间距、支架高度、网格密度、锈蚀程度，接闪器焊接长度、面积，防腐措施，引下线连接情况。

1)查看隐蔽工程记录。

检查屋面设施应处于直击雷保护范围内，并应符合GB50057-2010 中的规定。

检查接闪器与建筑物顶部外露的其他金属物的电气连接、与引下线的电气连接，屋面设施的等电位连接。

2)检查接闪器的位置是否正确，焊接固定的焊缝是否饱满无遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷的防腐油漆是否完整，接闪器截面是否锈蚀 1/3 以上。

接闪带是否平正顺直，固定支架间距是否均匀，固定可靠，接闪器固定支架间距和高度是否符合 GB 50057-2010 中的要求。

检查接闪网的网格尺寸是否符合相关要求。

3)当低层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。

防雷装置检测方法防雷装置检测方法主要包括以下步骤：1. 外部防雷装置检测：这包括接闪器（接闪杆、接闪带、接闪线、接闪网）、引下线、接地装置、金属门窗及屋面大型金属物体的等电位连接的检测。

2. 内部防雷装置检测：这包括各级电涌保护器（SPD）、屋内电子设备的等电位连接、电梯机房的等电位连接、均压环、电子设备安全距离等的检测。

3. 防雷装置安全检测原始记录：在完成外部和内部防雷装置的检测后，应将每项检测结果填入防雷装置安全检测原始记录表中，作为检测的原始记录。

4. 首次检测：对于防雷装置的首次检测，由于不了解防雷装置的情况，所以在检测过程中应按照以下8项内容进行：（1）防雷装置类别；（2）接闪器；（3）下线；（4）接地装置；（5）防雷区划分；（6）电磁屏蔽；（7）等电位连接；（8）电涌保护器。

5. 日常运行中的检查：在日常运行中，检查设备外观是否完整无损，外绝缘表面是否清洁。

同时，检查避雷器有无异常振动、异常音响及异味，若有，应及时将其停运，进行详细的检查试验，以免发生事故。

还应检查避雷器接地引线是否良好，有无烧伤痕迹和断股现象以及计数器是否完好无损。

6. 测量：使用2500V绝缘电阻表测量避雷器的绝缘电阻，测得数值与前一次的结果比较，变化不大于5%时可继续投人运行。

此外，还应测量金属氧化锌避雷器及基座的绝缘电阻、金属氧化锌避雷器直流参考电压和倍直流电压下的泄漏电流、工频放电电压。

7. 放电计数器校验：检查避雷器雷雨天后计数器的动作情况，并做好记录。

同时应检查避雷器表面有无闪络放电痕迹，各部引线有无松动。

请注意，以上步骤仅供参考，具体操作可能会因实际情况而有所不同。

在进行防雷装置检测时，应遵循相关规定和标准，并由专业人员进行操作。

雷电防护装置检测原始记录表雷电防护装置检测原始记录包括雷电防护装置检测点统计表、原始记录表和检测报告附页三类。

为便于雷电防护装置现场检测实施和数据记录，现场检测前，应勘察现场并填写“雷电防护装置检测点统计表”；现场检测时，应按照原始记录表格格式记录，原始记录包括雷电防护装置安全检测原始记录表、雷电防护装置新改扩安全检测原始记录表、雷电防护装置定期安全检测原始记录表、接地装置接地电阻现场检测技术资料表等四张表格。

完成现场检测后，根据原始记录编制检测报告，对于检测点数量超过检测报告可填写数量的，对未记入检测报告的检测点，编制“雷电防护装置检测报告附页”附后。

雷电防护装置安全检测原始记录表编号：共页第页检测位置示意图：接地装置检测含检测仪表型号和辅助接地极位置图检测日期：年月日天气：检测人：校核人：受检单位签字：雷电防护装置新改扩安全检测原始记录表编号：共页第页检测日期：年月日天气：检测人：校核人：受检单位签字：雷电防护装置定期安全检测原始记录表编号：共页第页检测日期：年月日天气：检测人：校核人：受检单位签字：接地装置接地电阻现场检测技术资料表检测员：校核人：检测日期：天气：注：一类防雷建筑物该表必须填写1填表说明：一、本统计表一般以建（构）筑物或某工艺系统为单位进行统计。

检测点类型分：1防直击雷、2防雷电感应（屏蔽、等电位连接、SPD）、3防静电、4工作地、5保护地、6其它。

应检测点由检测机构技术负责人根据检测项目雷电防护装置现状和相关技术规范确定。

二、易燃易爆、危化场所该表必须填写。

1.附页一般附在报告最后，是对报告表内容增添项目的补充。

2.附页中检测报告所在表名称、报告页码、检测分项/内容为必填项。

3.当一个检测单位的多个检测项目均需要附页时，以检测报告所在表为基本单位，即不同表需另附页来表示。

4.检测对象、检测内容和检测结果按照原检测报告表中的要求进行填写。

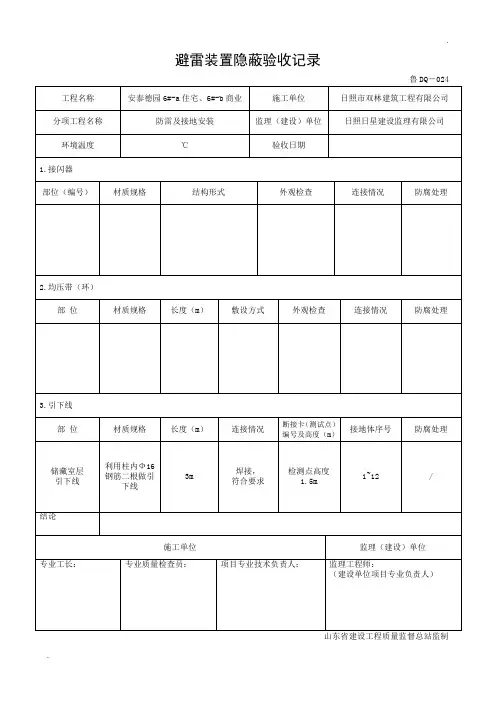

避雷装置隐蔽验收记录鲁DQ－024防雷引下线及接闪器安装检验批现场验收检查原始记录导管敷设检验批质量验收记录鲁DQ-067导管敷设检验批现场验收检查原始记录避雷装置隐蔽验收记录鲁DQ－024防雷引下线及接闪器安装检验批现场验收检查原始记录导管敷设检验批质量验收记录鲁DQ-067导管敷设检验批现场验收检查原始记录避雷装置隐蔽验收记录鲁DQ－024防雷引下线及接闪器安装检验批现场验收检查原始记录导管敷设检验批质量验收记录鲁DQ-067导管敷设检验批现场验收检查原始记录避雷装置隐蔽验收记录鲁DQ－024防雷引下线及接闪器安装检验批现场验收检查原始记录导管敷设检验批质量验收记录鲁DQ-067导管敷设检验批现场验收检查原始记录避雷装置隐蔽验收记录鲁DQ－024防雷引下线及接闪器安装检验批现场验收检查原始记录导管敷设检验批质量验收记录鲁DQ-067导管敷设检验批现场验收检查原始记录避雷装置隐蔽验收记录鲁DQ－024防雷引下线及接闪器安装检验批现场验收检查原始记录导管敷设检验批质量验收记录鲁DQ-067导管敷设检验批现场验收检查原始记录避雷装置隐蔽验收记录鲁DQ－024防雷引下线及接闪器安装检验批现场验收检查原始记录导管敷设检验批质量验收记录鲁DQ-067导管敷设检验批现场验收检查原始记录避雷装置隐蔽验收记录鲁DQ－024防雷引下线及接闪器安装检验批现场验收检查原始记录导管敷设检验批质量验收记录鲁DQ-067导管敷设检验批现场验收检查原始记录避雷装置隐蔽验收记录鲁DQ－024。
