一、技术要求
1.所选用的片石应质地坚硬，不易风化，无裂纹。若片石表面有污迹，应予清除。片石形状不受限制，但其中部厚度不得小于15cm。用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于15cm。
2.砂浆拌合时严格按照项目实验室提供的配合比进行施工。原材料的质量要求应符合规定。
3.锥体护坡采用厚35cm的M10浆砌片石，下设10cm厚碎石垫层。基础宽50cm，深100cm。具体见各工点桥梁施工图纸。
4.为确保桥头锥体稳定，锥体顶面以下1.5m范围内采用干砌片石填筑。
5.台尾上部伸入路肩不小于75cm。锥体坡率根据不同情况选取，具体见“包西大张施桥参14”锥体坡率表。
二、锥体护坡施工
锥体护坡侧面布置示意见图1-1。
1.测量放线
锥体护坡宜在填方基本稳定后铺砌。放线应保证路基宽度及坡率，线形应圆顺。锥坡布置示意见图1-2。
4.浆砌片石坡面砌筑
坡面砌体应按垫层设计厚度（10cm）随垫随砌。浆砌时先铺底浆，之后安砌片石，确保砂浆饱满、左右搭接、上下错缝，砌筑完成砂浆干硬后及时洒水或覆盖，养护期不少于７天，以保证锥坡的工程质量。
片石施工时，采用“挤浆法”施工。砌筑中要求片石大面朝下分层砌筑，砌体要求互相拱接，不得出现通缝的问题，两层之间的错缝不得小于8cm。当使用有层理的石料时，层理应与受力方向垂直。在进行片石的首层砌筑时要求铺一层底浆，方可进行片石的砌筑，以保证构造物的整体性。
5.干砌片石垛
干砌片石垛应自下而上逐排砌筑，厚度均匀。干砌时宜将较大石块置于底层，片石应交错咬接，间隙用碎石塞满填实。片石垛外露面应予修整，保证其大面平顺。顶面采用砂浆抹面。
三、既有线防护
在既有线旁施工应配备安全防护人员1名，列车逼近时作业人员及时下道避车，不能影响既有线的正常运营。施工时严格按调度命令给定的时间进行，施工中作业人员严格服从命令，听从指挥。
技术交底书
编号：ZTHP-001
工程称
桥梁墩台
工程部位
锥体护坡
发送部门
第一项目部工程部
交底人
接收单位
桥梁队
日期
是否有附图
□是；□否
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内
容
关于桥台锥体护坡砌筑的技术交底
桥台锥体护坡参考“包西大张施桥参14”及相关规范的要求进行施工。为规范锥体护坡施工，确保其不仅在内在质量上，同时也在外观质量上达到施工的要求，桥梁队须严格按照本技术交底书组织施工。
2.挂线刷坡
对锥体坡面进行挂线，清除表面浮土，填补凹坑。
3.基础施工
开挖锥坡基坑，基础布置见图1-3。基坑须报监理工程师审核，合格后方可进行基础砌筑，采用M10浆砌片石宽50cm，深100cm。
浆砌片石采用挤浆法施工。施工时每盘砂浆搅拌要用拌合机进行搅拌，不得人工拌合，且拌合用料必须每盘过秤，或用自制的计量器具进行计量,每班（小于等于100m3砌体）砂浆应按项目部试验室要求做70.7mm的立方体试件1组（当水泥品种、强度等级或配合比等有变动时，均应另作相应试件），保证所配制的砂浆强度能满足设计要求。砂浆应随拌随用，搅拌好的砂浆在初凝前（一般不超过2h）使用完毕。
施工时应注意避免对通讯信号等既有管线、管道的破坏。
如有疑问，请及时与现场技术人员联系。
编制：复核：签收：
浆砌片石表面砌缝的宽度不得大于4 cm。进行上层砌筑时不得将片石随意扔到未达到强度要求的砌体上，造成对已成型构造物的损坏。砌筑时要轻拿轻放。
砌体表面勾缝：应在砌筑时留出2cm深的空缝，待锥体稳定后进行勾缝，一律采用凹缝。勾缝所用砂浆强度不得小于砌体所用砂浆强度（M10砂浆）。
泄水孔的设置：护坡自地面线以上纵横交错排列设置泄水孔，间距为2～3m，尺寸为0.1m×0.1m。

合集下载

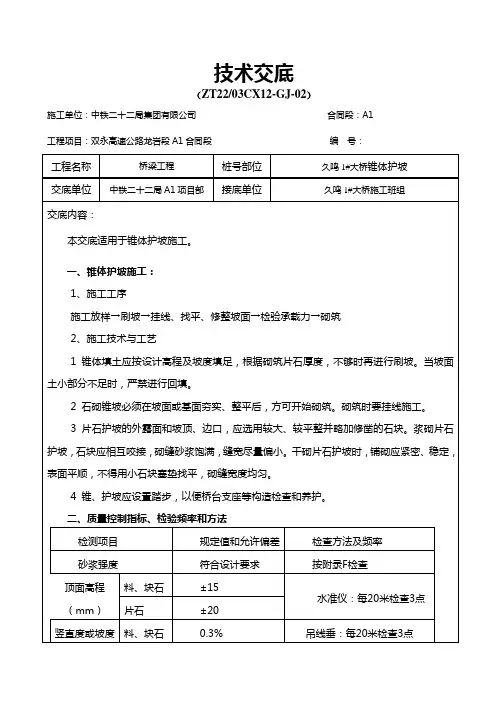

锥体护坡技术交底书

锥体护坡技术交底书

1施工工序施工放样刷坡挂线找平修整坡面检验承载力砌筑2施工技术与工艺1锥体填土应按设计高程及坡度填足根据砌筑片石厚度不够时再进行刷坡
技术交底
（ZT22/03CX12-GJ-02）
施工单位：中铁二十二局集团有限公司合同段：A1
工程项目：双永高速公路龙岩段A1合同段编号：
工程名称
桥梁工程
桩号部位
久鸣1#大桥锥体护坡
交底单位
中铁二十二局A1项目部
接底单位
久鸣1#大桥施工班组
交底内容：
本交底适用于锥体护坡施工。
一、锥体护坡施工：
1、施工工序
施工放样→刷坡→挂线、找平、修整坡面→检验承载力→砌筑
2、施工技术与工艺
1锥体填土应按设计高程及坡度填足，根据砌筑片石厚度，不够时再进行刷坡。当坡面土小部分不足时，严禁进行回填。
二、质量控制指标、检验频率和方法
检测项目
规定值和允许偏差
检查方法及频率
砂浆强度
符合设计要求
按附录F检查
顶面高程（mm）
料、块石
±15
水准仪：每20米检查3点
片石
±20
竖直度或坡度
料、块石
0.3%
吊线垂：每20米检查3点
片石
0.5%
断面尺寸（mm）
料、块石
尺量：每20检查2处
片石
±50
表面平整度（mm）
2石砌锥坡必须在坡面或基面夯实、整平后，方可开始砌筑。砌筑时要挂线施工。
3片石护坡的外露面和坡顶、边口，应选用较大、较平整并略加修凿的石块。浆砌片石护坡，石块应相互咬接，砌缝砂浆饱满，缝宽尽量偏小。干砌片石护坡时，铺砌应紧密、稳定，表面平顺，不得用小石块塞垫找平，砌缝宽度均匀。
