第一部分实验开发系统硬件介绍一、实验系统概述：此系列实验系统针对数字电路设计CPLD/FPGA及模拟电路设计技术有一总体上的概念。
其中II、III型均为数字电路设计实验开发系统，IV、V型为数、模混合可编程器件实验开发系统。
这些系列设备都能不同程度地满足高校的现代电子技术EDA教学和数字电路及其它相关实验课程的要求。
由于可编程器件的设计灵活性，其系统更能满足高校的相关课程设计，毕业设计及大学生电子设计竞赛等。
对于程度较高的同学，本系统极其丰富的功能单元和可搭接的灵活性，使他们完全能够做出超出大纲要求的具有复杂性和创造性的综合实验。
同时该系统也是从事教学及科研的广大教师和电子工程师的理想开发工具。
希望读者能从中得到裨益，并提出宝贵的改进意见。
二、配套软件：Max+plus II 10.0基础版(商业版见报价单及相关资料说明)1.运行环境Win95/98/20002.层次化设计支持3.原理图输入支持4.文本输入支持5.AHDL输入支持6.VHDL输入支持7.原理图设计宏库基本库8.仿真和时序分析支持9.逻辑综合支持10. 硬件编程/下载支持11.支持芯片Max7000全系列（如7000A、7000B、7000E、7000S等）和Max9000系列等Flex6000、8000、10K（如10K系列的10K10、20、30、50、10K100等）、10KE系列等三、系统硬件组成：（一）、II、III型实验箱结构组成：1．CPLD/FPGA适配器板：标准配置是本公司的EPF10k10或MAX7128接口板。
主要负责整个系统与不同公司不同类型的芯片实现通讯，下载接口是数字芯片的下载接口（DIGITAL JTAG），主要用于CPLD/FPGA芯片的数据下载。
该适配器板目前我公司提供有Altera、Lattice、Xilinx公司的不同门数的芯片。
也可根据客户需求专门订做。
２．扫描驱动类接口：1）8位八段数码管显示输出。
单片机中数字与模拟接口的差异与应用场景概述:单片机是一种集成电路，通过内部的微控制器核心来实现各种功能。
数字和模拟接口是连接单片机与外部器件的重要触点。
本文将探讨数字与模拟接口的差异以及它们在不同应用场景中的应用。
数字接口:数字接口是指单片机与数字设备之间进行数据交换的接口。
在单片机中，使用数字接口可以直接连接数字输入/输出设备，如按钮、数码管等。
数字接口的特点是可以实现高速数据传输和简单的控制逻辑。
数字接口的差异在于不同的电平表示：通常使用0和1来表示低电平和高电平，并通过特定的协议进行通信。
其中，常见的数字接口包括GPIO（通用输入/输出）、UART（通用异步收发器）和SPI（串行外设接口）。
GPIO是一种通用的数字接口，可以通过配置为输入模式或输出模式来实现不同的功能。
它可以连接按钮、LED灯、继电器等外部设备，广泛应用于嵌入式系统中。
UART是一种异步串行接口，主要用于单片机与外部设备（如PC、传感器等）之间的数据传输。
它可以实现全双工通信，即同时发送和接收数据。
SPI是一种用于连接外部设备的串行接口，常用于单片机与存储器、传感器和其他外设之间的通信。
SPI接口具有高速传输率和简单的接线方式，适用于数据传输速度要求较高的应用场景。
模拟接口:模拟接口是指单片机与模拟设备之间进行数据交换的接口。
在单片机中，使用模拟接口可以连接各种模拟传感器和执行器，如温度传感器、压力传感器和电机等。
模拟接口的特点是能够处理连续变化的信号和精确测量。
模拟接口的差异在于不同的电压范围：通常使用不同的电压或电流来表示模拟信号，并通过AD转换器将其转换为数字信号进行处理。
常见的模拟接口包括ADC（模拟-数字转换器）和DAC（数字-模拟转换器）。
ADC是一种用于将模拟信号转换为数字信号的接口。
它可以将模拟信号转换为数字量，让单片机能够对其进行处理和分析。
ADC在工业自动化、环境监测和仪器仪表等领域有着广泛的应用。
DAC是一种用于将数字信号转换为模拟信号的接口。

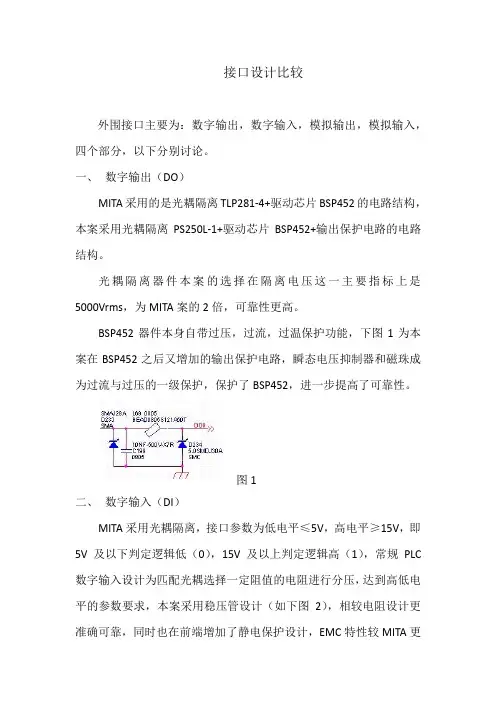

接口设计比较外围接口主要为：数字输出，数字输入，模拟输出，模拟输入，四个部分，以下分别讨论。
一、数字输出（DO）MITA采用的是光耦隔离TLP281-4+驱动芯片BSP452的电路结构，本案采用光耦隔离PS250L-1+驱动芯片BSP452+输出保护电路的电路结构。
光耦隔离器件本案的选择在隔离电压这一主要指标上是5000Vrms，为MITA案的2倍，可靠性更高。
BSP452器件本身自带过压，过流，过温保护功能，下图1为本案在BSP452之后又增加的输出保护电路，瞬态电压抑制器和磁珠成为过流与过压的一级保护，保护了BSP452，进一步提高了可靠性。
图1二、数字输入（DI）MITA采用光耦隔离，接口参数为低电平≤5V，高电平≥15V，即5V及以下判定逻辑低（0），15V及以上判定逻辑高（1），常规PLC 数字输入设计为匹配光耦选择一定阻值的电阻进行分压，达到高低电平的参数要求，本案采用稳压管设计（如下图2），相较电阻设计更准确可靠，同时也在前端增加了静电保护设计，EMC特性较MITA更高。
三、模拟输出（AO）MITA采用DAC7615四通道12位数模转换芯片+AD680基准运放芯片及AD817运放芯片的电路设计，本案采用的是AD5755四通道16位数模转换芯片，该芯片是一款9mm*9mm CSP封装的4通道器件，能够大幅减小系统的电路板面积并提高通道密度，集成化可以解决EMC，浪涌防护等问题。
其动态电源控制特性能够调节片内功耗，使模块功耗降至最低。
另外该芯片还集成了片内诊断功能，包括看门狗定时器、PEC差错校验及开路/短路检测和保护功能。
相对分立器件构成的电路，集成芯片在可靠性稳定性上具有更大优势，因为器件单一，所以在维护性上集成电路也优于分立器件。
四、模拟输入（AI）MITA采用了ADS78414通道12位模数转换芯片和部分保护电路设计（由于器件仅标注了MARK并未标注型号，故无法得知类型和参数），本案在浪涌保护和静电防护方面做了重点考虑（如下图3），图3后级防护电路。
单片机原理接口及应用单片机是一种集成电路芯片，包含了中央处理器、存储器和各种输入输出接口等基本组成部分。
单片机通过其接口与外部设备进行通信，实现各种应用。
1. 数字输入输出接口(Digital I/O Interface):单片机通过数字输入输出接口连接外部设备。
通过设置相应的寄存器和引脚配置，单片机可以读取外部器件的状态，并且能够控制外部器件的输出信号。
数字输入输出接口常用于连接开关、LED、蜂鸣器等设备。
2. 模拟输入输出接口(Analog I/O Interface):单片机的模拟输入输出接口可以将模拟信号转换为数字信号，或将数字信号转换为模拟信号。
通过模拟输入输出接口，单片机可以实现模拟信号的采集和输出，例如连接温度传感器、光电传感器等。
3. 串口接口(Serial Interface):串口接口是单片机与外部设备进行数据传输的重要接口。
单片机通过串口接口可以与计算机或其他单片机进行通信。
串口的通信速度和传输协议可以根据具体需求进行设置。
4. I2C总线接口(I2C bus Interface):I2C总线接口是一种常用的串行通信协议，具有多主机、多从机的特点。
单片机通过I2C总线接口可以与各种器件进行通信，如传感器、实时时钟等。
5. SPI接口(Serial Peripheral Interface):SPI接口是一种高速同步串行通信接口，常用于单片机与外部存储器、显示器和其他外设的连接。
SPI接口可以实现全双工通信，具有高速传输的优势。
6. 中断接口(Interrupt Interface):中断是单片机处理外部事件的一种方式。
通过中断接口，单片机可以响应来自外部设备的信号，并及时处理相应的事件，提高系统的实时性。
以上是单片机的一些常用接口及其应用。
不同的单片机具有不同的接口类型和功能，可以根据具体的应用需求选择合适的单片机型号。
