深圳大学实验报告课程名称：数字电子技术实验项目名称：TTL、HC和HCT器件的参数测试学院：光电工程专业：光电信息指导教师：报告人：刘恩源学号：2012170042 班级：2 实验时间：实验报告提交时间：一、实验目的与要求：1、掌握TTL、HCT和HCT器件的传输特性。
2、熟悉万用表的使用方法。
二、实验仪器：1、六反相器74LS04 1片2、六反相器74HC04 1片3、六反相器74HCT04 1片4、万用表三、实验原理：非门的输出电压V O与输入电压V I的关系V O＝f(V I)叫做电压传输特性，也叫做电压转移特性。
它可以用一条曲线表示，叫做电压传输特性曲线。
从传输特性曲线可以求出非门的下列参数：1、输出高电平（V OH）。
2、输出低电平（V OL）。
3、输入高电平（V IH）。
4、输入低电平（V IL）。
5、门槛电平（V T）。
四、实验内容与步骤：1、测试TTL器件74LS04一个非门的传输特性。
2、测试HC器件74HC04一个非门的传输特性。
3、测试HCT器件74HC04一个非门的传输特性。
注意：1、注意被测器件的引脚7和引脚14分别接地和接+5V。
2、将实验箱上直流信号源的输出端作为被测非门的输入电压。
旋转电位器改变非门的输入电压值。
1、3、按步长0.2V调整率改变非门的输入电压。
首先用万用表监视非门输入电压，调好输入电压后，再用万用表测试测量非门的输出电压，并记录下来。
实验接线图由于74LS04、74HC04和74HCT04的逻辑功能相同，因此三个实验的接线图是一样的。
下面以第一个逻辑门为例，画出实验接线图（V I表示非门输入电压，电压表表示电压测试点）如下：图2.1 实验接线图2、输出无负载时74LS04、74HC04、74HCT04电压传输特性测试数据3、输出无负载时74LS04、74HC04和74HCT04电压传输特性曲线。
(请根据实验数据绘制3条曲线)4、比较三条电压传输特性曲线，说明各自的特性。
集成门电路功能测试实验报告一实验内容1 三态门的静态逻辑功能测试。
2 动态测试三台门。
并画出三态门的输出特性曲线。
输入为CP矩形波。
3 测试三态门的传输延迟时间。
4 动态测试三态门的电压传输特性曲线。
输入为三角波。
二实验条件硬件基础实验箱，函数信号发生器，双踪示波器，数字万用表，74LS125。
三实验原理1 首先测试实验箱上提供的频率电源参数是否正确。
打开实验箱电源，把分别把5MHz的脉冲接入红表笔上，黑表笔接地。
观察示波器显示波形的频率是否为5MHz，经过观察计算，波形频率接近5M。
误差很小，从下图可以看出,ch1为输入波形一个周期占四个格子，可计算得到f=5MHz。
2 三态门的静态逻辑功能测试。
(后面四个实验都是通过示波器在同一时刻测试3动态测试三台门。
并画出三态门的输出特性曲线。
输入为CP矩形波。
使能端无效是波形：使能端有效时输出波形4 测试三态门的传输延迟时间。
通过测量同一时刻的输入输出波形，可以观察到三态门的输出延迟。
得到波形图为CH1，CH2分别为输入输出波形，可以看出在上升沿的输出延迟为10ns然而下降沿的时候的截图已经丢失了，依稀记得在实验时候，测得是数据下降沿的输出延迟与上升沿的不一致，并且比上升沿的短。
为9.6ns，其传输延迟为两个延迟的平均值9.8ns。
5 测试三态门的电压传输特性曲线。
输入为三角波。
得到输入输出波形为：CH1为输入，CH2为输出。
得到阀值电压为0.92V。
四总结这次实验基本上和上次实验的方法一样，没遇到什么大的问题。
就是还是粗心。
五评价实验效果挺好。
巩固了对逻辑器件的功能测试的方法和操作。

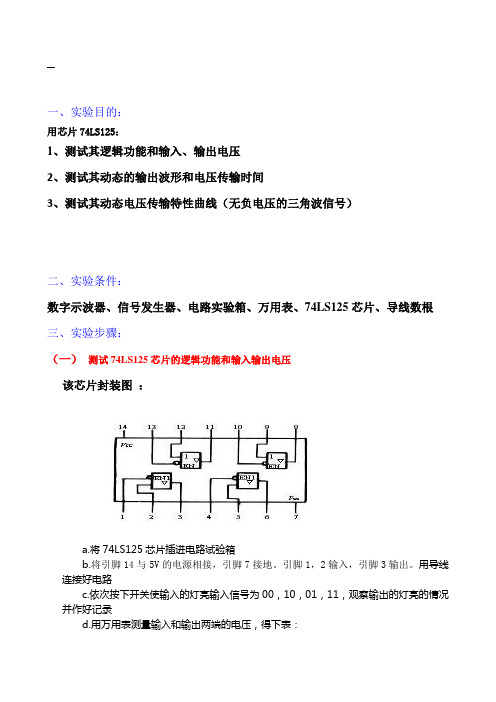

一、实验目的：用芯片74LS125：1、测试其逻辑功能和输入、输出电压2、测试其动态的输出波形和电压传输时间3、测试其动态电压传输特性曲线（无负电压的三角波信号）二、实验条件：数字示波器、信号发生器、电路实验箱、万用表、74LS125芯片、导线数根三、实验步骤：（一）测试74LS125芯片的逻辑功能和输入输出电压该芯片封装图：a.将74LS125芯片插进电路试验箱b.将引脚14与5V的电源相接，引脚7接地。
引脚1，2输入，引脚3输出。
用导线连接好电路c.依次按下开关使输入的灯亮输入信号为00，10，01，11，观察输出的灯亮的情况并作好记录d.用万用表测量输入和输出两端的电压，得下表：逻辑值电压值（V）名称输入端A输入端B输出端Z0 0 1 0 0 0.08（黄）0 1 0 1 4.03 3.20（红）1 0 高阻态 4.05 0.01 2.40（无）1 1 高阻态 4.05 4.04 2.40（无）（二）、测试74LS125动态的输出波形和电压传输时间（输入3KHZ的连续脉冲波）检验步骤：（１）如图连好电路。
将输入端A与5Ｖ电压相连，B输入端连接频率为3KHZ的连续脉冲。
（２）将示波器的X通道与输入端相连，Y通道与输出端相连，示波器显示即为动态输入输出波形。
（３）将输入的频率改为50MHZ，调整示波器即得到下图。
图中电压传输时间为8.80ns.３．测试74LS125动态电压传输特性曲线调节示波器，连接电路。
无负电压的三角波信号：74LS125的电压传输特性曲线四、实验总结实验渐渐的开始越来越难，复杂度也增高了。
近几次实验均用到示波器，所以对示波器的运用也相对熟练一些。
示波器保存图形失误了，保存成了文字，因此有副图只能借鉴同学的了。
对芯片还是不够熟练，在接线方面老出错，导致出现很难出现正确结果。
总觉得哪里没有弄懂似的。
五、感想目前实验做了这么久了但还是完全无法领悟其诀窍，也不熟练，没有他人或多或少的帮忙很难把实验进行完成。
实验二MOS反相器电压传输特性姓名学号电阻型MOS反相器1.参照讲义，请将电阻型MOS反相器的电路连接图（chematic）截屏并粘贴到以下空白处（包含I/OPin以及电压源）：2.将其中NMOS管参数设为L=0.18um，W=1um，电阻R为5kΩ，试运行仿真得到其对应的电压传输特性曲线Vout-Vin，观察并记录VM以及VOH，并截屏粘贴到以下空白处（包含Vout=Vin的参考线）3.在模拟环境（AnalogEnvironment）中设置“plottingmode”为“Append”，然后将电阻值改为10kΩ和20kΩ，将三组电压传输特性曲线plot 在同一个窗口中，观察并记录VM以及VOL随电阻R的变换，并将窗口截屏粘贴到以下空白处：4.通过修改电阻R的值，将VOL调整到20mV以下，记录对应的电阻值并将其电压传输特性曲线窗口截屏粘贴到以下空白处：2增强/增强型MOS反相器（EEMOS）贴到以下空白处（包含I/OPin以及电压源，注意负载管衬底的接法）：2.将其中驱动管参数设为L=0.18um，W=1um，并将负载管也设成同样参数，试运行仿真得到其对应的电压传输特性曲线Vout-Vin，观察并记录VM以及VOH，注意其阈值损失（Vdd-VOH），最后将曲线窗口截屏粘贴到以下空白处（包含Vout=Vin的参考线）33.在模拟环境（AnalogEnvironment）中设置“plottingmode”为“Append”，然后将负载管参数改成2倍（即L=0.18um，W=2um）和0.5倍（即L=0.18um，W=0.5um），将三组电压传输特性曲线plot在同一个窗口中，观察并记录VM以及VOL随负载管参数的变换，并将窗口截屏粘贴到以下空白处：4.通过修改驱动管和负载管的宽长比，将VOL调整到50mV以下，记录对应的两个管的宽长尺寸，并将其电压传输特性曲线窗口截屏粘贴到以下空白处：4CMOS反相器贴到以下空白处（包含I/OPin以及电压源，注意PMOS管衬底的接法）：2.将其中NMOS管参数设为L=0.18um，W=1um，并将PMOS管也设成同样参数，试运行仿真得到其对应的电压传输特性曲线Vout-Vin，观察并记录VM，VOH，以及VOL，最后将曲线窗口截屏粘贴到以下空白处（包含Vout=Vin的参考线）53.在模拟环境（AnalogEnvironment）中设置“plottingmode”为“Append”，然后将PMOS管参数改成2倍（即L=0.18um，W=2um）和4倍（即L=0.18um，W=4um），将三组电压传输特性曲线plot在同一个窗口中，观察并记录VM随PMOS管参数的变换，并将窗口截屏粘贴到以下空白处：4.通过修改PMOS管和NMOS管的宽长比，将VM调整到0.9V，记录对应的两个管的宽长尺寸，并将其电压传输特性曲线窗口截屏粘贴到以下空白处：65.估算VM=0.9V时的VIH与VIL，并计算对应的高低噪声容限VNMH 与VNML。
集成运放的电压传输特性
集成运放的两个输入端分别为同相输入端up和反相输入端un，这里的“同相”和“反相”是指运放的输入电压与输出电压之间的相位关系，集成运放的符号如图1（a）所示。
从外部看，可以认为集成运放是一个双端输入、单端输出、具有高差模放大倍数、高输入电阻、低输出电阻、能较好地抑制温漂的差动放大电路。
图 1 集成运放的符号和电压传输特性集成运放的输出电压uo与输入电压（即同相输入端与反相输入端之间的差值电压）之间的关系曲线称为电压传输特性，即
(3-1-1)对于正、负两路电源供电的集成运放，器电压传输特性如图1（b）所示。
从图示曲线可以看出，集成运放有线性放区域（称为线性区）和饱和区域（称为非线性区）两部分。
在线性区，曲线的斜率为电压放大倍数；在非线性区，输出电压只有两种可能的情况，即+UOM和-UOM。
由于集成运放放大的对象是差模信号，而且没有通过外电路引入反
馈，因而集成运放工作在线性区时。
通常Aod在105左右，因此集成运放的非线性区非常狭窄。
基础电路实验报告实验名称:电路频域特性的测量——电压传输比一、实验目的（1） 掌握电压传输比频率特性的两种测量表示方法。
（2） 了解低通和高通滤波器的频率特性。
二、 实验原理 由于)()(g )(H 1221212CH CH CH CH CH CH S V V V V V V ϕϕωω-∠====&&&&&& 所以⎪⎩⎪⎨⎧-==1212)(g CH CH gainCH CH V V ϕϕϕω&& 信号源频率可以根据需要选取一定的变化范围，并按一定间隔选取，然后根据测量数据画出幅频特性和相频特性曲线。
在测量频率特性时，应当先粗略观察一下频率特性的变化规律，在特性弯曲较大的区域应适当增加测量频率点，然后设计好记录表格再进行逐点测量。
转移函数是电路的固有特性，对于某一信号频率，转移函数不会随输人激励幅度的变化而变化。
由于信号源内阻的影响，被测电路输入阻抗随频率变化将导致通道1的幅度也会随频率变化，所以，在测量过程中需要监测通道1的测量数据。
一般可以在测量每个频率点时，调整信号源幅度，使每个频率点输入到电路激励的幅度恒定，便于比较和计算。
当测量转移电压比时，可以将输入电压幅度调整为1V 或者0dB，此时测量的输出电压幅度值就是该转移电压比，可以减少后期的数据处理。
三、实验方案（1）测量一阶RC低通电路的频率特性一阶RC低通电路如图所示，图中R=5.1kΩ，C=0.047μF。
电路的输入端输入一个电平为0dBV的正弦信号，频率可选范围为50HZ~20kHZ。
按照实验图连接好电路图后，首先改变信号源的频率（从低到高），用毫伏表或示波器观测输出端电压的变化，粗略地看下电路是否具有低通特性，测量并记录-3dB截止频率。
然后逐点测量该低通电路的频率特性。
其幅频特性用“dB”表示，相频特性用“度”表示，所有原始测量数据均记录在自行设计的表格中。
（2）测量一阶RC高通电路的频率特性一阶RC低通电路如图所示，图中R=5.1kΩ，C=0.047μF。

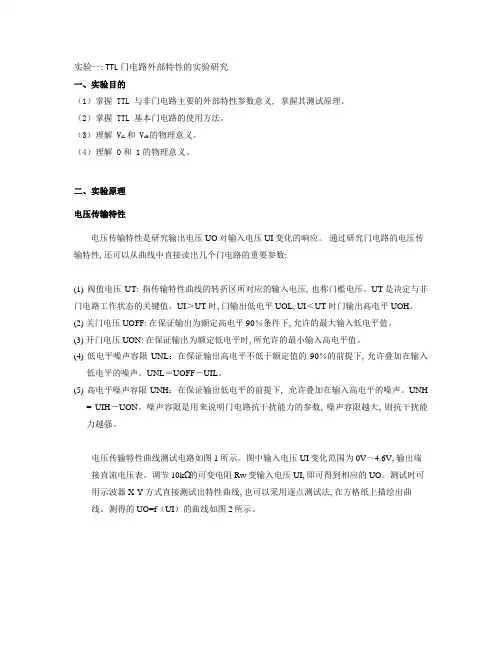

实验一: TTL门电路外部特性的实验研究一、实验目的（1）掌握 TTL 与非门电路主要的外部特性参数意义, 掌握其测试原理。
（2）掌握 TTL 基本门电路的使用方法。
（3）理解 V iL和 V iH的物理意义。
（4）理解 0和 1的物理意义。
二、实验原理电压传输特性电压传输特性是研究输出电压 UO对输入电压 UI变化的响应。
通过研究门电路的电压传输特性, 还可以从曲线中直接读出几个门电路的重要参数:(1) 阀值电压UT: 指传输特性曲线的转折区所对应的输入电压, 也称门槛电压。
UT是决定与非门电路工作状态的关键值。
UI＞UT 时, 门输出低电平UOL, UI＜UT 时门输出高电平 UOH。
(2) 关门电压 UOFF: 在保证输出为额定高电平90％条件下, 允许的最大输入低电平值。
(3) 开门电压 UON: 在保证输出为额定低电平时, 所允许的最小输入高电平值。
(4) 低电平噪声容限UNL：在保证输出高电平不低于额定值的90％的前提下, 允许叠加在输入低电平的噪声。
UNL＝UOFF－UIL。
(5) 高电平噪声容限 UNH：在保证输出低电平的前提下, 允许叠加在输入高电平的噪声。
UNH= UIH－UON。
噪声容限是用来说明门电路抗干扰能力的参数, 噪声容限越大, 则抗干扰能力越强。
电压传输特性曲线测试电路如图1所示。
图中输入电压UI变化范围为0V～4.6V, 输出端接直流电压表。
调节10kΩ的可变电阻Rw变输入电压 UI, 即可得到相应的UO。
测试时可用示波器 X-Y方式直接测试出特性曲线, 也可以采用逐点测试法, 在方格纸上描绘出曲线。
测得的 UO=f（UI）的曲线如图2所示。
图1 测试电路图2 电压传输特性曲线（1）从电压传输曲线可以得出以下几点结论:（2）AB段为截止区, 输入电压 UI <0.6V, 与之相对应的输出电压 UO=3.6V, UO的逻辑表现为“1”。
（3）BC段为线性区, 输入电压在 0.6V<UI <1.3V, 对应UO的输出线性下降, UO 的逻辑不能确定。
实验一 TTL集成逻辑门的参数测试一、实验目的1、了解TTL与非门各参数的意义。
2、掌握TTL集成门电路的逻辑功能和参数测试方法。
二、实验原理、方法和手段TTL集成与非门是数字电路中广泛使用的一种逻辑门，使用时，必须对它的逻辑功能、主要参数和特性曲线进行测试，以确定其性能好坏。
本实验主要是对TTL集成与非门74LS20进行测试，该芯片外形为DIP双列直插式结构。
原理电路、逻辑符号和管脚排列如图1-1(a)、(b)、(c)所示。
图1-1 74LS20芯片原理电路、逻辑符号和封装引脚图1. 与非门的逻辑功能与非门的逻辑功能是：当输入端有一个或一个以上的低电平时，输出端为高电平；只有输入端全部为高电平时，输出端才是低电平。
(即有“0”得“1”，全“1”得“0”。
)对与非门进行测试时，门的输入端接逻辑开关，开关向上为逻辑“1”，向下为逻辑“0”。
门的输出端接电平指示器，发光管亮为逻辑“1”，不亮为逻辑“0”。
与非门的逻辑表达式为：Q ABCD2. TTL与非门的主要参数（1）低电平输出电源电流I CCL与高电平输出电源电流I CCH与非门在不同的工作状态，电源提供的电流是不同的。
I CCL 是指输出端空载，所有输入端全部悬空，（与非门处于导通状态），电源提供器件的电流。
I CCH 是指输出端空载，每个门各有一个以上的输入端接地，其余输入端悬空，（与非门处于截止状态），电源提供器件的电流。
测试电路如图1-2(a)、(b)所示。
通常I CCL >I CCH ，它们的大小标志着与非门在静态情况下的功耗大小。
导通功耗：P CCL =I CCL ×U CC 截止功耗：P CCH =I CCH ×U CC由于I CCL 较大，一般手册中给出的功耗是指P CCL 。
注意：TTL 电路对电源电压要求较严，电源电压V CC 允许在＋5±10%的电压范围内工作，超过5.5V 将损坏器件；低于4.5V 器件的逻辑功能将不正常。
竭诚为您提供优质文档/双击可除与非门传输特性实验报告篇一：实验1与非门测试实验一TTL与非门的静态参数测试实验报告一、实验数据（一）1.低电平输出电源电流IccL和高电平输出电源电流Icch及静态平均功率??2.输入短路电流IIs和输入漏电流IIh3.输出高电平uoh及关门电平uoFF4.输出低电平uoL及开门电平uon（(:与非门传输特性实验报告)二）测试TTL与非门的电压传输特性（三）平均传输延迟时间tpd由示波器测得T=96.00ns，于是??pd=波形如下：??14=9614≈6.8571.二、实验分析1.实验原理图图1测量低电平输出电源电流IccL图2测量高电平输出电源电流Icch图3测量输入短路电流IIs图4输入漏电流IIh图5输出高电平uoh及关门电平uoFF图6测量输出低电平uoL及开门电平uon图7测试TTL与非门的电压传输特性图8测量平均传输延迟时间tpd2.由实验（二）所得参数，运用matlab画出电压传输特性曲线。
uo(V)0.511.52ui(V)2.533.543.实验数据分析a低电平输出电源电流IccL为2.029mA，高电平输出电源电流Icch为0.674mA，且低电平输出电源电流IccL比高电平输出电源电流高，符合理论值。
b输入短路电流IIs为0.168mA，而输入漏电流IIh为微安级，由于仪器精度不够无法测出有效数据，示数为0mA，说明其前级门电路带负载的个数较多。
c由uoh，uoL，uoFF，uon四组数据得，74Ls00的跳变电压在1V左右，从0.955V~1.160V。
高电平为2.418V,低电平在0.330V，整体偏小，但在理论值范围内，说明实验箱内除74Ls00外的部分有一定分压。
d由实验（二）的电压传输特性曲线来看，在输入电压为低电平时，篇二：数字逻辑与数字系统实验报告二篇三：器件集成与非门电路参数的测试实验报告集成与非门电路参数的测试一、实验目的（1）TTL和cmos与非门的电压传输特性的测试（2）TTL 和cmos与非门的主要参数及测试方法二、实验器件(1)hbe硬件基础电路实验箱、双踪示波器、数字万用表(2)元器件：74Ls00、cD4011三、实验内容1.测试与非门74Ls00的电压传输特性测量电路原理如图所示，调节电位器Rw，使Vi从0V向5V变化，逐点测试Vi和Vo，列表记录Vi和Vo值。
TTL与非门的电压传输特性和主要参数TTL（Transistor-Transistor Logic）是一种数字电路逻辑家族，它使用发射极跟随（emitter-coupled）逻辑门设计。
在TTL电路中，基本的逻辑门是非门（NOT gate），由多个晶体管组成。
TTL电路的电压传输特性可以通过传输特性曲线来描述，该曲线表示输入电压与输出电压之间的关系。
TTL非门的传输特性曲线如下所示：Vcc（供电电压）______________，_______，_____________，__________Vout（输出电压）， Vin（输入电压）在TTL电路中，当输入电压低于低电平门限（Low level input voltage）时，输出电压保持高电平状态；当输入电压高于高电平门限（High level input voltage）时，输出电压保持低电平状态。
因此，TTL电路的输入输出电压是离散的。
TTL电路的主要参数包括：1. 低电平门限（Low level input voltage）：TTL电路中，输入电压低于该门限时，输出电压保持高电平状态。
2. 高电平门限（High level input voltage）：TTL电路中，输入电压高于该门限时，输出电压保持低电平状态。
3. 高电平输出电流（High level output current）：输出电压为高电平时，电路可以提供的最大输出电流。
4. 低电平输出电流（Low level output current）：输出电压为低电平时，电路可以提供的最大输出电流。
5. 输入电阻（Input resistance）：TTL电路对输入电压的接受能力，一般较高。
6. 输出电阻（Output resistance）：TTL电路输出的电阻值，一般较低，可以驱动较大负载。
7. 延迟时间（Propagation delay）：逻辑门输入的变化到输出的响应需要的时间，一般较短。
