采用PL2303芯片的USB转TTL串口模块

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
改善pl2303传输速率:
其实市面上有把贴片PL-2303引脚引出来的PCB卖，带芯片6RMB左右。

PL-2303hx买回来好几天，一直没有敢动手做，原因很简单，PL-2303hx 这块IC实在太小了，根本不好焊接。

今晚看着图纸，花了半个小时，终于把所需的管脚都引出来了，下一步，做焊元件，就简单多了。

全部焊完用了1个半小时，插到电脑的usb接口，一次性成功。

现总结一下：
1、电脑的原有的串口，叫作RS232接口，这是一种cmos接口，接口电压从-15到+15v
之间，而单片机C51都是TTL电平，电平电压只有0V 或是5V两种。

用这个电脑做出来的就是单片机上用的TTL电平，所以，不要再接MAX232芯片了。

这是它的一大好处。

2、做这个电路前，从网上找了好几天的资料，一直搞不懂用那个图合适，不过，现在我终于可以肯定下面这张图，一定可用，我用单片机做了试验，完全可以用。

速度也挺快的。

记住这张图吧，有想做，但做不出来的朋友，就QQ我吧QQ：lujin49@
3、电路可以提取出USB接口的+5V电压，正好用于C51单片机的使用，非常方便。

另外PL-2303hx还能对外提供一个+3.3V的电压，这个电压，对于AVR单片机，非常合适。

电路中：R8实际使用的是1K欧的。

R6、R7我实际使用的是47欧的，C2、C3再个振荡电容，我使用的是33pF的，其实，像C5、C6、C7这三个电容，也可以改变一下。

大小
差不多，就问题不大。

圈
２０１１
０３
ｌ电于箭Ｅ－５７
万方数据

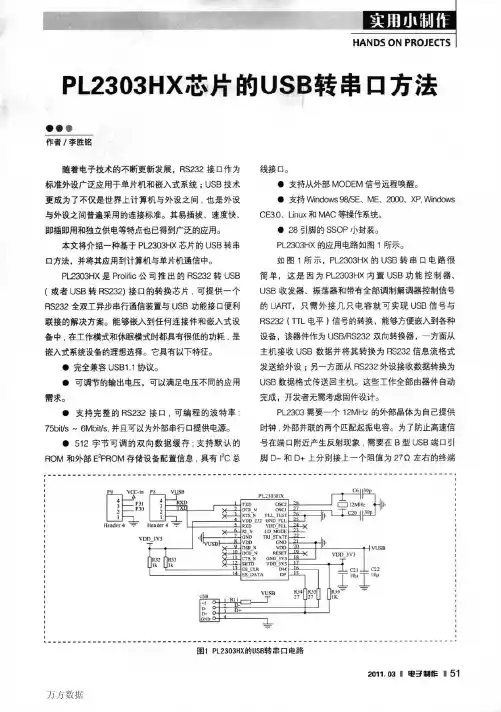

PL2303HX芯片的USB转串口方法
作者： 作者单位： 刊名： 英文刊名： 年，卷(期)： 李胜铭
电子制作 ELECTRONICS DIY 2011(3)
本文链接：/Periodical_dzzz201103013.aspx
５２Ｉ
２０１１
０３●ｗ～ｅｌｅｌ∞…
万方数据
日疆皿衄
ＨＡＮＤＳ ＯＮ ＰＲＯＪＥＣＴＳ
点击端口设置中的高级按钮，出现ＣＯＭ口高级设 置窗ｎ．里面就有端口号的设置下拉列表【如图７所 示）．有时候ＣＯＭ编号会被其他驱动占用ｆ显示为使 用中）．可以不管这个选项．从而占用此ＣＯＭ口．不 过不要；十突系统的自带串口Ｃ例如台式机上的ＣＯＭｌ 和正在真正使用的其他串１３：３，否则会导致工作不正常Ｉ 笔者建议使用ＣＯＭ４口。 对于一些单片机可以通过串１：３进行在线下载程序． 如ＳＴＣ、ＮＸＰ等公司的单片机。现以通过ＰＬ，３０３ＨＸ
的ＵＳＢ转串口电路烧写本实验板上的ＳＴＣ８９０５２
为倒进行舟绍。
ＲＣ
采用ＵＳＥ口进行连接下藏时。除了连接好ＵＳＢ线 外．还学对学习板进行一些跳线设置．如图８所示。
其中跳线帽从左至右如图８短接含义分别为：
１地连接，其实板上已经共地．这样留出地线的 原因是在于还可吼单独完整的使用学习板上的ＵＳＢ转
图８采用ＵＳＢＩ：３进行连接Fra bibliotek载口方法．并将其应用到计算机与羊片机通信中。
如图１所示．ＰＬ２３０３ＨＸ的ＵＳＢ转串口电路很 简单，这是园为ＰＬ２３０３ＨＸ内置ＵＳＢ功能控制器、
ＵＳＢ收发器、振荡器和带有全部调制解谓器控制信号 的ＵＡＲＴ，只需外接几只电容兢可实现ＵＳＢ信号与

搬运原作之一—DIY PL2303 转串口
现在这个鼻涕串口还在我的实验台上工作的好好的。

没有任何不稳定现象哟～
首先上PL2303,要经过特殊处理哟。

注意引脚毕竟SSOP28 0.6MM 的脚距太难操作，我只好这样了。

现在掰弯一边了
这个其实已经掰完，飞线+内部连线了。

毕竟有一部分GND 脚是连在一起的
上已经焊好部分元件的洞洞板比划位置。

那几个大洞是因为搞错了USB 方
向导致的
现在所以飞线已经焊接。

检查无误后通电这里一定要检查VBUS 和
GND/D+/D-是否短路，如果短路可能有烧毁南桥（或MCH）的危险！
结果是识别不出。

后来发现D+要2.2K 上拉到3.3V 才能启动枚举过程，于
是掰开VO 3V3 飞线。

已经飞完了2.2k 的电阻，现在电脑已经识别出来：
给BYET HOST 的免费数据库跪了Orz，不带这样不稳定的！tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

PL2303芯片使用总结
接下来，PL2303芯片的串口通信应用。

通过PL2303芯片，可以使用
计算机主机与目标串口设备进行通信。

可以使用编程语言（如C/C++、Python等）编写串口通信程序，也可以使用PL2303芯片官方提供的开发
工具进行串口调试。

串口通信时，需要注意发送和接收数据的字节长度，
以及处理数据的格式和解析规则，确保通信的可靠性。

此外，PL2303芯片还支持流控制功能。

流控制是一种通过发送特殊
的控制字符实现串口通信数据流的控制方法，常用的流控制方式有硬件流
控和软件流控。

PL2303芯片通过其引脚上的RTS、CTS和DTR等信号实现
硬件流控，可以有效地控制数据传输的速度和稳定性。

如果需要使用流控
制功能，需要在程序中进行相应的配置和处理。

最后，需要注意PL2303芯片的电气特性和防护措施。

PL2303芯片的
工作电压一般为3.3V，需要注意与目标设备的电平兼容性。

此外，由于
PL2303芯片直接与外界相连，容易受到静电和电磁信号的干扰，因此需
要采取适当的防护措施，如使用金属屏蔽外壳、添加过电压保护电路等，
以确保PL2303芯片的稳定工作。

综上所述，PL2303芯片是一款功能强大、使用方便的USB转串口芯片。

在使用PL2303芯片时，需要注意驱动程序的安装、串口参数的配置、数据的格式和处理、流控制功能的使用，以及电气特性和防护措施的考虑。

只有充分理解和掌握PL2303芯片的使用方法，才能更好地利用其进行串
口通信和应用开发。
