数字时钟电路的设计与仿真

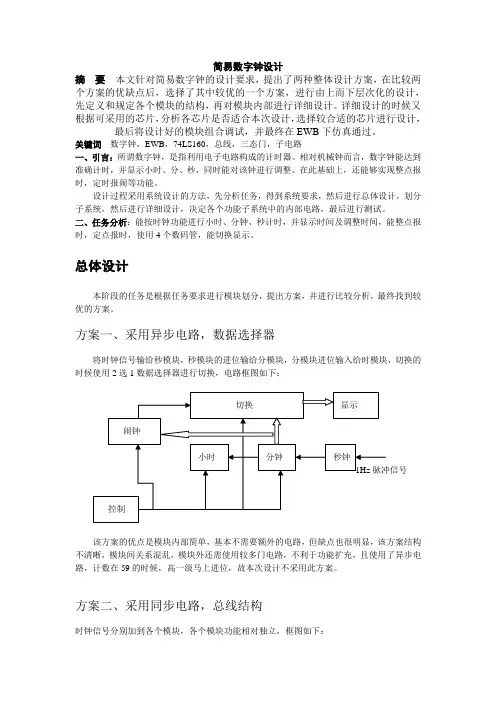

简易数字钟设计摘 要 本文针对简易数字钟的设计要求，提出了两种整体设计方案，在比较两个方案的优缺点后，选择了其中较优的一个方案，进行由上而下层次化的设计，先定义和规定各个模块的结构，再对模块内部进行详细设计。

详细设计的时候又根据可采用的芯片，分析各芯片是否适合本次设计，选择较合适的芯片进行设计，最后将设计好的模块组合调试，并最终在EWB 下仿真通过。

关键词 数字钟，EWB ，74LS160，总线，三态门，子电路一、引言：所谓数字钟，是指利用电子电路构成的计时器。

相对机械钟而言，数字钟能达到准确计时，并显示小时、分、秒，同时能对该钟进行调整。

在此基础上，还能够实现整点报时，定时报闹等功能。

设计过程采用系统设计的方法，先分析任务，得到系统要求，然后进行总体设计，划分子系统，然后进行详细设计，决定各个功能子系统中的内部电路，最后进行测试。

二、任务分析：能按时钟功能进行小时、分钟、秒计时，并显示时间及调整时间，能整点报时，定点报时，使用4个数码管，能切换显示。

总体设计本阶段的任务是根据任务要求进行模块划分，提出方案，并进行比较分析，最终找到较优的方案。

方案一、采用异步电路，数据选择器将时钟信号输给秒模块，秒模块的进位输给分模块，分模块进位输入给时模块，切换的时候使用2选1数据选择器进行切换，电路框图如下：该方案的优点是模块内部简单，基本不需要额外的电路，但缺点也很明显，该方案结构不清晰，模块间关系混乱，模块外还需使用较多门电路，不利于功能扩充，且使用了异步电路，计数在59的时候，高一级马上进位，故本次设计不采用此方案。

方案二、采用同步电路，总线结构时钟信号分别加到各个模块，各个模块功能相对独立，框图如下： 显示 切换秒钟分钟 小时 控制1Hz 脉冲信号闹钟该方案用总线结构，主要功能集中在模块内部，模块功能较为独立，模块间连线简单，易于扩展，本次设计采用此方案。

综上所述，本次设计采用方案二。

秒计数和分计数为60进制，时计数为24进制，为了简化设计，秒和分计数采用同一单元。

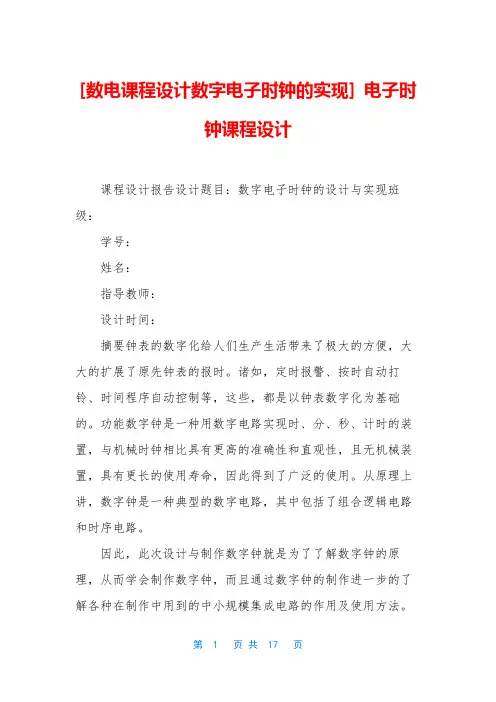

[数电课程设计数字电子时钟的实现] 电子时钟课程设计课程设计报告设计题目：数字电子时钟的设计与实现班级：学号：姓名：指导教师：设计时间：摘要钟表的数字化给人们生产生活带来了极大的方便，大大的扩展了原先钟表的报时。

诸如，定时报警、按时自动打铃、时间程序自动控制等，这些，都是以钟表数字化为基础的。

功能数字钟是一种用数字电路实现时、分、秒、计时的装置，与机械时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。

从原理上讲，数字钟是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

因此，此次设计与制作数字钟就是为了了解数字钟的原理，从而学会制作数字钟，而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及使用方法。

通过此次课程设计可以进一步学习与各种组合逻辑电路与时序电路的原理与使用方法。

通过仿真过程也进一步学会了Multisim7的使用方法与注意事项。

本次所要设计的数字电子表可以满足使用者的一些特殊要求，输出方式灵活，如可以随意设置时、分、秒的输出，定点报时。

由于集成电路技术的发展，，使数字电子钟具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。

关键词：数字钟，组合逻辑电路，时序电路，集成电路目录摘要 (1)第1章概述············································3第2章课程设计任务及要求·······························42.1设计任务············································42.2设计要求············································4第3章系统设计··········································63.1方案论证············································63.2系统设计············································63.2.1结构框图及说明·································63.2.2系统原理图及工作原理···························73.3单元电路设计········································83.3.1单元电路工作原理·······························83.3.2元件参数选择···································14第4章软件仿真·········································154.1仿真电路图··········································154.2仿真过程············································164.3仿真结果············································16第5章安装调试··········································175.1安装调试过程········································175.2故障分析············································17第6章结论···············································18第7章使用仪器设备清单··································19参考文献·················································19收获、体会和建议·········································20第1章概述数字集成电路的出现和飞速发展，以及石英晶体振荡器的广泛应用，使得数字钟的精度稳定度远远超过了老式的机械表，用数字电路实现对“时”、“分”、“秒”数字显示的数字钟在数字显示方面，目前已有集成的计数、译码电路，它可以直接驱动数码显示器件，也可以直接采用才COMS--LED光电组合器件，构成模块式石英晶体数字钟。

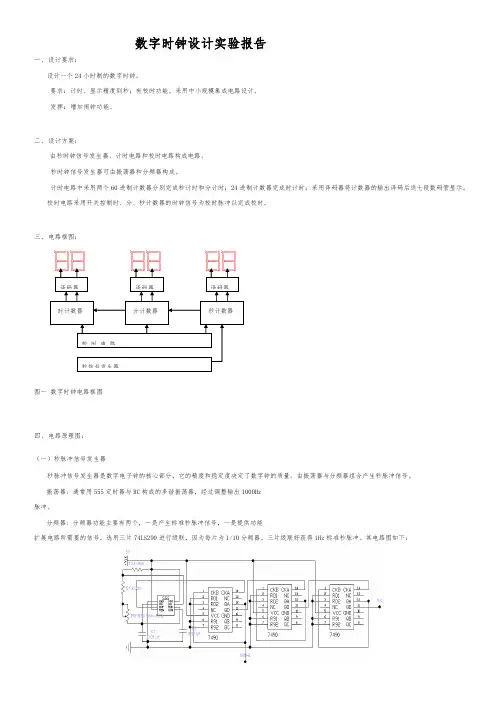

数字时钟设计实验报告一、设计要求：设计一个24小时制的数字时钟。

要求：计时、显示精度到秒；有校时功能。

采用中小规模集成电路设计。

发挥：增加闹钟功能。

二、设计方案：由秒时钟信号发生器、计时电路和校时电路构成电路。

秒时钟信号发生器可由振荡器和分频器构成。

计时电路中采用两个60进制计数器分别完成秒计时和分计时；24进制计数器完成时计时；采用译码器将计数器的输出译码后送七段数码管显示。

校时电路采用开关控制时、分、秒计数器的时钟信号为校时脉冲以完成校时。

三、电路框图：图一数字时钟电路框图四、电路原理图：（一）秒脉冲信号发生器秒脉冲信号发生器是数字电子钟的核心部分，它的精度和稳定度决定了数字钟的质量。

由振荡器与分频器组合产生秒脉冲信号。

振荡器: 通常用555定时器与RC构成的多谐振荡器，经过调整输出1000Hz脉冲。

分频器: 分频器功能主要有两个，一是产生标准秒脉冲信号，一是提供功能扩展电路所需要的信号，选用三片74LS290进行级联，因为每片为1/10分频器，三片级联好获得1Hz标准秒脉冲。

其电路图如下：译码器译码器译码器时计数器分计数器秒计数器校时电路秒信号发生器图二秒脉冲信号发生器（二）秒、分、时计时器电路设计秒、分计数器为60进制计数器，小时计数器为24进制计数器。

60进制——秒计数器秒的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。

当计数到59时清零并重新开始计数。

秒的个位部分的设计：利用十进制计数器CD40110设计10进制计数器显示秒的个位。

个位计数器由0增加到9时产生进位，连在十位部计数器脉冲输入端CP，从而实现10进制计数和进位功能。

利用74LS161和74LS11设计6进制计数器显示秒的十位，当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清零端，同时产生一个脉冲给分的个位。

其电路图如下：图三 60进制--秒计数电路60进制——分计数电路分的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。

基于VHDL数字电子钟的设计与实现摘要：本课程设计完成了数字电子钟的设计，数字电子钟是一种用数字显示秒、分、时的计时装置，由于数字集成电路技术的发展和采用了先进的石英技术，它使数字钟具有走时准确、性能稳定、携带方便等优点。
