GYJ-0079 双路无线继电器遥控 315M双路遥控开关 直流电机遥控正反转控制

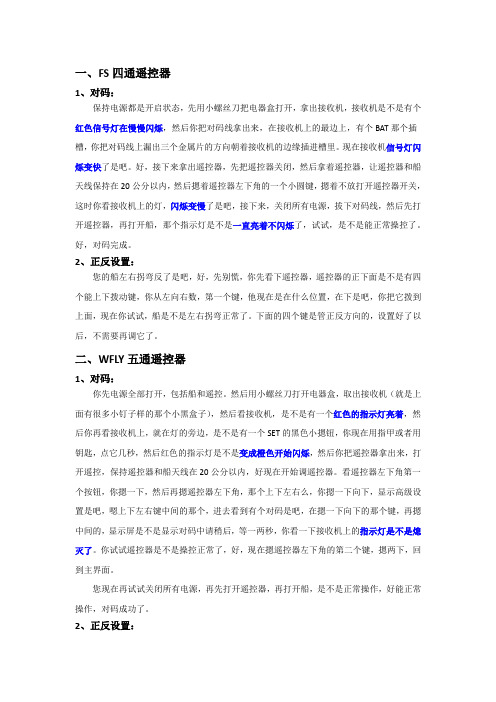

一、FS四通遥控器1、对码：保持电源都是开启状态，先用小螺丝刀把电器盒打开，拿出接收机，接收机是不是有个红色信号灯在慢慢闪烁，然后你把对码线拿出来，在接收机上的最边上，有个BAT那个插槽，你把对码线上漏出三个金属片的方向朝着接收机的边缘插进槽里。

现在接收机信号灯闪烁变快了是吧。

好，接下来拿出遥控器，先把遥控器关闭，然后拿着遥控器，让遥控器和船天线保持在20公分以内，然后摁着遥控器左下角的一个小圆键，摁着不放打开遥控器开关，这时你看接收机上的灯，闪烁变慢了是吧，接下来，关闭所有电源，拔下对码线，然后先打开遥控器，再打开船，那个指示灯是不是一直亮着不闪烁了，试试，是不是能正常操控了。

好，对码完成。

2、正反设置：您的船左右拐弯反了是吧，好，先别慌，你先看下遥控器，遥控器的正下面是不是有四个能上下拨动键，你从左向右数，第一个键，他现在是在什么位置，在下是吧，你把它拨到上面，现在你试试，船是不是左右拐弯正常了。

下面的四个键是管正反方向的，设置好了以后，不需要再调它了。

二、WFLY五通遥控器1、对码：你先电源全部打开，包括船和遥控。

然后用小螺丝刀打开电器盒，取出接收机（就是上面有很多小钉子样的那个小黑盒子），然后看接收机，是不是有一个红色的指示灯亮着，然后你再看接收机上，就在灯的旁边，是不是有一个SET的黑色小摁钮，你现在用指甲或者用钥匙，点它几秒，然后红色的指示灯是不是变成橙色开始闪烁，然后你把遥控器拿出来，打开遥控，保持遥控器和船天线在20公分以内，好现在开始调遥控器。

看遥控器左下角第一个按钮，你摁一下，然后再摁遥控器左下角，那个上下左右么，你摁一下向下，显示高级设置是吧，嗯上下左右键中间的那个，进去看到有个对码是吧，在摁一下向下的那个键，再摁中间的，显示屏是不是显示对码中请稍后，等一两秒，你看一下接收机上的指示灯是不是熄灭了。

你试试遥控器是不是操控正常了，好，现在摁遥控器左下角的第二个键，摁两下，回到主界面。

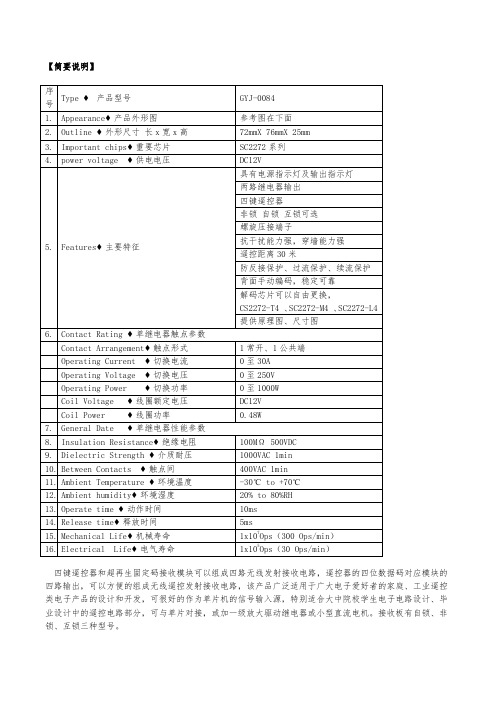

四键遥控器和超再生固定码接收模块可以组成四路无线发射接收电路，遥控器的四位数据码对应模块的四路输出，可以方便的组成无线遥控发射接收电路，该产品广泛适用于广大电子爱好者的家庭、工业遥控类电子产品的设计和开发，可很好的作为单片机的信号输入源，特别适合大中院校学生电子电路设计、毕业设计中的遥控电路部分，可与单片对接，或加一级放大驱动继电器或小型直流电机。

接收板有自锁、非锁、互锁三种型号。

非锁、自锁、互锁三种工作方式说明非锁型SC2272-M4输出又称点动输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制，有遥控信号时数据脚是高电平，遥控信号消失时数据脚立即恢复为低电平，适用于如电动门、电动门锁、与单片机对接等只需要一个高电平的电路等电路等。

(解释：通电后，按下某一路遥控按键，对应的继电器立即吸合，如果松开按键，继电器断开。

两路独立工作，相互不干扰。

)自锁型SC2272-T4输出的数据脚能实现触发翻转工作逻辑，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。

自锁型四路相互独立互不影响，可同时遥控四路，如灯具的控制等。

(解释：通电后，按下某一路遥控按键，对应的继电器立即吸合，如果再按一下同样的按键，继电器断开，依次循环。

两路独立工作，相互不干扰。

)互锁型SC2272-L4输出就是任意一路收到信号则该路就能一直保持对应的高电平状态，接收到任意其它路的数据则恢复到原始状态，四路互锁只能有一路接通，实际应用如电风扇档位开关电路等。

(解释：通电后，按下某一路遥控按键，对应的继电器立即吸合，其余继电器不管是吸合状态还是断开状态，均断开。

两路之间互锁。

也就是，某一时刻，只有一个继电器保持吸合状态。

)【标注说明】【接线说明】【输出控制设备】【输出举例说明】12V供电【原理图】提供PDF格式【尺寸图】【图片展示】【带壳效果图片展示】。

315开关说明书吉家智能开关系列产品使用说明书一、前言;欢迎选购吉家智能开关系列产品，本系列产品依据国际电工惯例，并采用国内外最先进的触控技术，电子线路设计电磁兼容性好，性能稳定可靠；该系列产品荣获国家两项专利----实用新型专利：200920167799.8 ；外观专利：200930083453.5 ；该系列产品特别适合酒店、家庭、卖场、办公室、医院、仓库、车库、厂房等照明场所。

一、产品外观结构尺寸示意图纯白面板材料：采用进口PC阻燃防弹胶,不变形,不变色;金色/玫瑰红等彩色面板材料：采用ABS阻燃材料，表面过UV光油，永不掉色；银色金属拉丝面框面板材料：采用ABS阻燃材料，水电镀之后再做拉丝处理银色装饰框：采用ABS阻燃材料，采用水电镀工艺；黑色底壳：采用ABS阻燃材料；电路板：采用FR4防火双面玻纤板，贴片工艺，同时表面涂有三防油接线柱子：铜柱二、技术参数：1、负载电流：A型1。

5A；B型5 A；C型10A；2、使用寿命：10万次；3、工作电压：AC180-250V/50HZ/60HZ；4、待机功耗：220V工作电压下，单线制开关0.0088W；零火双线制开关0.5W;5、工作频率:常规出货315MHZ；可按客人要求定做433MHZ或其它频率;6、遥控距离：空旷距离大于30米（无金属屏蔽情况下）7、安装环境：不能安装在有金属屏蔽的地方，温度0-80度相对湿度：8、适用灯具：单线制开关不适合LED灯具，零火双线制开关适合一切常规灯具；调光调速开关只适合（白炽灯、卤素灯、电风扇）等阻性和感性负载三、安装接线示意图：1、按开关背后接线示意图接好线；按图示打开面盖，固定好螺丝后扣回面盖；四、遥控器注册学码（清码）使用说明接通电源后: 学码指示灯闪亮一次,表示线路接触良好,可进行操作;长按触摸开关手动按键，学码指示灯闪亮1次--------按遥控器按键学习单键开或关；长按触摸开关手动按键，学码指示灯闪亮2次--------按遥控器按键学习单键开(只开不关)；长按触摸开关手动按键，学码指示灯闪亮3次--------按遥控器按键学习单键关(只关不开)；长按触摸开关手动按键，学码指示灯闪亮4次后松手----进入清码状态,在3秒钟内再长按触摸开关手动按键,学码指示灯再快闪5次---------清码成功;注意：调光开关必须在关灯状态下进行学习和清码。

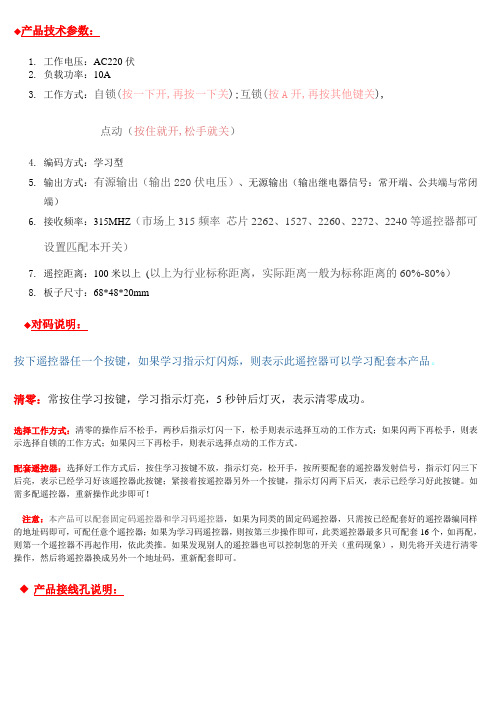

◆产品技术参数：1.工作电压：AC220伏2.负载功率：10A3.工作方式：自锁(按一下开,再按一下关);互锁(按A开,再按其他键关),点动（按住就开,松手就关）4.编码方式：学习型5.输出方式：有源输出（输出220伏电压）、无源输出（输出继电器信号：常开端、公共端与常闭端）6.接收频率：315MHZ（市场上315频率芯片2262、1527、2260、2272、2240等遥控器都可设置匹配本开关）7.遥控距离：100米以上 (以上为行业标称距离，实际距离一般为标称距离的60%-80%）8.板子尺寸：68*48*20mm◆对码说明：按下遥控器任一个按键，如果学习指示灯闪烁，则表示此遥控器可以学习配套本产品。

清零：常按住学习按键，学习指示灯亮，5秒钟后灯灭，表示清零成功。

选择工作方式：清零的操作后不松手，两秒后指示灯闪一下，松手则表示选择互动的工作方式；如果闪两下再松手，则表示选择自锁的工作方式；如果闪三下再松手，则表示选择点动的工作方式。

配套遥控器：选择好工作方式后，按住学习按键不放，指示灯亮，松开手，按所要配套的遥控器发射信号，指示灯闪三下后亮，表示已经学习好该遥控器此按键；紧接着按遥控器另外一个按键，指示灯闪两下后灭，表示已经学习好此按键。

如需多配遥控器，重新操作此步即可！注意：本产品可以配套固定码遥控器和学习码遥控器，如果为同类的固定码遥控器，只需按已经配套好的遥控器编同样的地址码即可，可配任意个遥控器；如果为学习码遥控器，则按第三步操作即可，此类遥控器最多只可配套16个，如再配，则第一个遥控器不再起作用，依此类推。

如果发现别人的遥控器也可以控制您的开关（重码现象），则先将开关进行清零操作，然后将遥控器换成另外一个地址码，重新配套即可。

◆产品接线孔说明：《接线图》提示：下列两种接线方法不需要全部都要了解，只针对你产品使用的要求看图例。

*欧阳光明*创编 2021.03.07
电机双重联锁正反转控制
欧阳光明（2021.03.07）

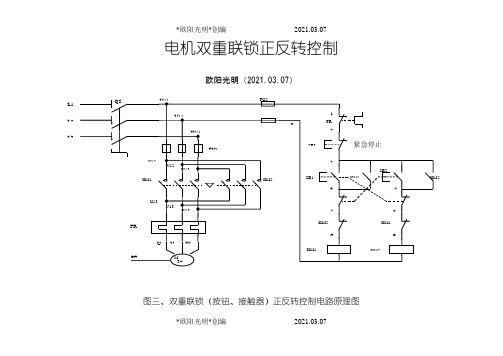

图三、双重联锁（按钮、接触器）正反转控制电路原理图
L1 L2 L3
一、元器件清单
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
二、工作原理分析：
A、正转控制：
按下
常闭触头先断开（对KM2实现联锁）
SB1常开触头闭合 KM1线圈得电
M启动连续正转工作KM1主触头闭合
KM1联锁触头断开（对KM2实现联锁）
B、反转控制：
KM1电机M
KM1线圈失电主触头断开
按下联锁触头闭合 KM2线圈得电 SB2常开触头闭合
M启动连续反转工作
*欧阳光明*创编 2021.03.07
KM2主触头闭合
KM2联锁触头断开（对KM1实现联锁）
C、停止控制：
按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；
*欧阳光明*创编 2021.03.07。

AU-YK401C说明书一、功能特点：1、两路带电输出，带双限位功能。

2、主要应用于：电机正转反转、遥控电动门(卷闸门上下滑动)、遥控窗帘左右滑动、遥控电机上下升降、安防等遥控领域。

3、采用大容量继电器，可控制上千瓦的电机及设备。

4、采用无线编码技术，无方向性，开关互不干扰。

二、主要技术指标：工作电压DC24V 接收频率315MHZ~433MHZ接收灵敏度－95db 工作方式点动，互锁，自锁最大负载7A三、接线图：限位开关四、操作说明1）按接线图给控制板供DC24V的电源。

输出方式有：点动/自锁/互锁三种方式，输出方式可根据需要随时更改。

2）用互锁方式控制电动机正反转时，如需用限位控制，可断开控制板上KC1 与KC2 的连接线，接入一组常闭辅助触点的行程开关，可实现到位停止功能。

3）输出方式选择及学习方法：按下遥控器的任一键，学习指示灯应连续闪烁，否则本模块不能学习此遥控器。

（点动和自锁方式要求遥控器至少为两键的，互锁方式要求遥控器至少三键）4）输出方式的选择：长按本控制板学习键，大约2秒钟后，学习指示灯变亮；6秒后，学习指示灯由亮变灭；紧接着指示灯会闪烁1次，2次和3次。

在指示灯闪烁一次之后，两次之前，松开学习键，则输出为点动方式；在指示灯闪烁两次之后，三次之前，松开学习键，则输出为自锁方式；在指示灯闪烁三次后，松开学习键，则输出为互锁方式。

5）学习方法：再选定输出方式之后，长按本控制板学习键，直到灯亮松开，交替按按遥控器上需要控制的两个按键，学习指示灯闪烁三次之后变亮，表示学习成功。

如需增加遥控器数量控制时，只需重复斜体字部份的内容即可。

最多能学习十六个不同编码的遥控器，第十七次将覆盖第一次记忆的遥控器。

（互锁方式除已学习的两键外，另外任一键为停止键）6）清零：长按学习键，指示灯由亮变灭，松开即可清零。

12路12工作方式的学习型无线遥控开关使用说明书（2007版本）12路12种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。

学习功能方便用户更换遥控器，更方便用户软件更换输出端。

多种工作方式选择，更方便用户更换不同的工作方式，用于不同的场合和不同的用途。

本无线遥控开关不但适应本公司的加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。

不但适用于遥控发射器与接收板一对一操作，而且能够实现多路遥控器的组合控制。

对用户开放12种工作方式，使用户根据自己的需要来选择方式，不但扩大了应用范围，而且对临时更换用途提供了方便，增大了应用灵活性。

电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。

12路无线遥控接收板的12路输出，均有状态指示灯指示工作状态，用户对其工作情况直观明了。

该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。

一、12路12工作方式选择的无线遥控开关的控制分布图二、学习与设置：在无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。

遥控器控制的顺序如上图所示的继电器顺序。

如果使用单码操作的遥控器，，当按下一个按键后，状态指示灯闪烁一次，表示此时第一路学习完毕，按下第二个按键后，状态指示灯闪烁两下表示第二路学习完毕，顺序学习完12路的遥控器操作，每路的学习均有状态指示灯闪烁对应的次数指示。

12路操作学习对码完毕，状态指示灯快速闪烁数次后，仍然保持点亮状态，此时已经进入工作方式的学习状态。

工作方式有下面功能表所示的12种方式。

用户选择一种方式后，根据方式编号找到前面学习遥控器的顺序所对应的操作按键，再次按下此按键，状态指示灯熄灭，方式学习完毕。

例如：上面使用单码按键的遥控器来对码学习，12路控制按键分别使用1、2、3、4、5、6、7、8、9、10、11、12按键，学习的顺序也按自然数顺序，此时如果选用工作方式6，则再按一下“6”按键即可。

学校授课类型一体化教案首页授课教师授课时数6课时授课地点授课周数6授课日期课题(章)分课题(节)教学目标授课班级项目六典型电气控制线路操作任务三按钮、接触器双重联锁正反转控制线路安装与调试【知识目标】了解三相异步电动机的双重联锁正、反转控制线路的组成和工作原理，能正确画出电路图。

【技能目标】掌握三相异步电动机的双重联锁正、反转控制线路的安装、调试与维修。

【德育目标】1、通过对线路工艺安装的要求，培养学生的审美能力。

2、通过本节的教学，培养学生分析问题和解决问题的能力。

教学重点按钮、接触器双重联锁正反转控制线路的安装。

教学难点教学方法教学器材及设备按钮、接触器双重联锁正反转控制线路的故障排除。

讲授法、演示法、讨论法电工工具、双重联锁的正反转控制线路板、挂图、多媒体、电工实训台、导线、万用表等。

提问内容姓名成绩复习提问联锁的定义是如何表述的？按钮联锁正反转控制线路的特点？接触器联锁正反转控制线路的特点？仝万山100王宝林90赵艳群95任务三按钮、接触器双重联锁正反转控制线路安装与调试一、双重联锁原理图三、线路安装分析和要求机动板书设计或教学提纲二、双重联锁的工作原理四、线路的自检步骤作业布置课后小结画出三相异步电动机双重联锁正反转控制原理图、接线图，说明其操作过程？先让学生分小组讨论、汇总。

然后教师根据学生的讨论和通过对学生的巡回指导及评分，发现存在的问题有针对性的点评。

课题名称【复习提问】1、联锁的定义是如何表述的？2、按钮联锁正反转控制线路的特点？3、接触器联锁正反转控制线路的特点？【新课引入】按钮联锁控制线路的缺点是容易产生电源两相短路故障。

例如：当正转接触器KMl发生主触头熔焊或被杂物卡住等故障时，即使KMl线圈失电，主触头也分断不开，这时若直接按下反转按钮SB2，KM2得电动作，触头闭合，必然造成电源两相短路故障。

所以采用此线路工作有一定的不安全隐患。

教师活动点名检查着装情况、准备电路图挂图并抛出问题教师点评并出示两个线路的原理进学生活动同学思考、讨论老师所提的问题同学边听老师点评边思考老接触器联锁正反转控制线路的优点是工作安全可靠，缺点是操作行对比讲师所提的不便。

时间继电器的工作原理与接线图2012年08月23日 09:43 本站整理作者：秩名用户评论（0）关键字：继电器(315)原理(104)接线图(17)继电器(relay)一种电控制器件，在输入量变化到额定规定时，在输出电路被接通或阻断的一种电器装置。

我们通常应于自动化控制中，经常用的方式是用小电流去控制大电流，在电路中起到“自动开关”的作用，因此继电器是一种自动保护装置。

由于继电器是具有隔离功能的自动开关元件，在工业电子中被广泛用于遥控、通迅、自动控制、机电一体化设备和电力电子中，是最常用的控制元件之一。

其主要作用可分为：1、扩大控制范围，使用多点继电器控制信号达到一定值时，触控多点，同时换接、开断、接通不同的线路2、放大作用，用一个很微小的控制量可以控制大功率的电路3、信号综合，多信号控规定输入继电器时，经过比较综合，达到预定的控制效果4、遥控、监测、自动装置，可以使用矢口程序控制线路实现自动化。

继电器的分类：1、按工作原理和结构特性可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器（有继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等）2、按动作原理可分为：电磁型、感应型、整流型、电子型、数字型等3、按继电器的作用可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器时间继电器时间继电器是一种利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。

时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。

时间继电器的工作原理当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
