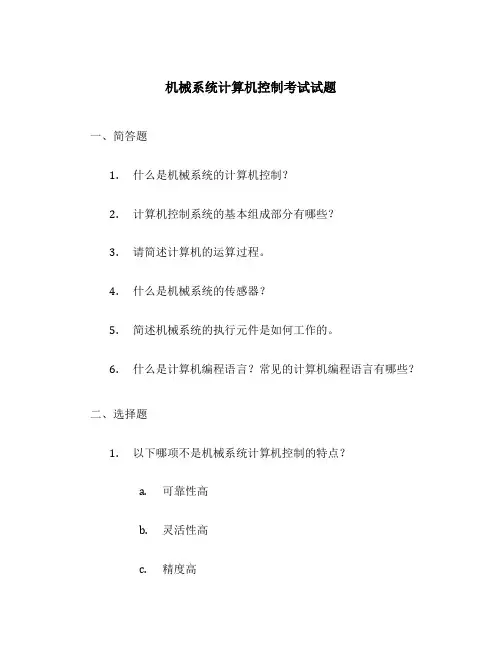

机械系统计算机控制考试试题一、简答题1.什么是机械系统的计算机控制？2.计算机控制系统的基本组成部分有哪些？3.请简述计算机的运算过程。
4.什么是机械系统的传感器？5.简述机械系统的执行元件是如何工作的。
6.什么是计算机编程语言？常见的计算机编程语言有哪些？二、选择题1.以下哪项不是机械系统计算机控制的特点？a.可靠性高b.灵活性高c.精度高d.成本低2.在计算机控制系统中，用于记录和存储数据的设备是？a.执行器b.传感器c.控制器d.存储器3.以下哪项不是机械系统的执行元件？a.电动机b.液压缸c.阀门d.传感器4.对于编程语言来说，以下哪项是正确的？a.编程语言直接与机器语言相对应b.编程语言是一种高度抽象的计算机语言c.编程语言只有一种形式d.编程语言无法进行扩展和发展三、计算题1.一个机械系统由电机和液压缸两个执行元件控制，传感器用于检测系统的状态，并通过控制器控制执行元件的运行。
假设系统需要移动一个物体，并在到达目标位置时停止运行。
已知目标位置为X，当前位置为Y，移动速度为V。
请问，通过控制执行元件的运行时间应为多久？解：根据运动学公式，运动时间可以通过目标位置与当前位置之间的距离除以运动速度来计算。
即，运动时间= (X - Y) / V。
2.一个机械系统的控制器采用的是闭环控制方式，需要传感器检测系统状态，并将检测到的数据反馈给控制器进行处理。
如果传感器的采样周期为0.1秒，控制器的计算和输出周期为0.5秒，求传感器数据和控制器处理数据的同步周期。
解：同步周期应为传感器采样周期和控制器计算和输出周期的最小公倍数。
即，同步周期 = 0.1秒 × 5 = 0.5秒。
四、应用分析题某机械系统的控制器采用了模糊控制算法，用于控制液压缸的运动。
该系统的输入信号经过传感器检测后，通过模糊控制器进行处理，输出控制信号控制液压缸的运动。
请分析使用模糊控制算法的优点和缺点，并提出你认为的改进措施。

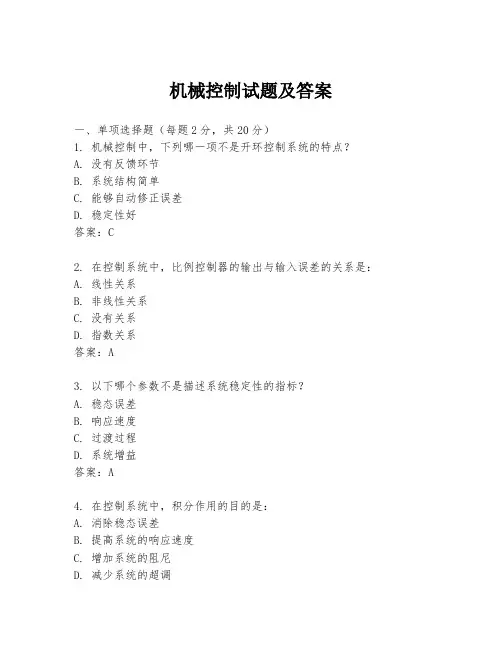

机械控制试题及答案一、单项选择题（每题2分，共20分）1. 机械控制中，下列哪一项不是开环控制系统的特点？A. 没有反馈环节B. 系统结构简单C. 能够自动修正误差D. 稳定性好答案：C2. 在控制系统中，比例控制器的输出与输入误差的关系是：A. 线性关系B. 非线性关系C. 没有关系D. 指数关系答案：A3. 以下哪个参数不是描述系统稳定性的指标？A. 稳态误差B. 响应速度C. 过渡过程D. 系统增益答案：A4. 在控制系统中，积分作用的目的是：A. 消除稳态误差B. 提高系统的响应速度C. 增加系统的阻尼D. 减少系统的超调答案：A5. 以下哪种控制器不能实现积分作用？A. PI控制器B. PD控制器C. P控制器D. PID控制器答案：C6. 在控制系统中，阻尼比是用来描述什么特性的？A. 系统的稳定性B. 系统的响应速度C. 系统的超调量D. 系统的过渡过程答案：D7. 以下哪种方法不是控制系统的校正方法？A. 串联校正B. 并联校正C. 反馈校正D. 前馈校正答案：D8. 机械控制系统中，闭环控制系统的优点不包括以下哪一项？A. 精度高B. 抗干扰能力强C. 系统结构复杂D. 响应速度快答案：C9. 以下哪种反馈不是负反馈？A. 电压负反馈B. 电流负反馈C. 正反馈D. 温度负反馈答案：C10. 机械控制系统的动态性能指标不包括以下哪一项？A. 稳态误差B. 过渡过程C. 响应速度D. 系统增益答案：D二、填空题（每题2分，共20分）1. 在控制系统中，开环增益是指系统在没有________的情况下的增益。
答案：反馈2. 积分作用可以消除系统的________误差。
答案：稳态3. 阻尼比是描述系统________和________之间关系的参数。
答案：阻尼；振荡4. 闭环控制系统的稳定性可以通过________判据来判断。
答案：劳斯-赫尔维茨5. 反馈校正是一种________控制系统性能的方法。
机械工程控制基础考试题及答案机械工程控制基础是机械工程专业中非常重要的一个方面，掌握该领域的基本知识对机械工程师的工作至关重要。
在进行机械工程控制基础考试时，掌握学科基础知识与技巧应是首要准备，同样重要的还有解题能力。
因此，我们在此提供几道机械工程控制基础考试题及答案供大家参考。
1. 下列哪些控制系统是模糊控制系统？A. 摆线刀切削力控制系统B. 滤波器控制系统C. 股票市场交易系统D. 空调控制系统正确答案：A、C、D。
模糊控制系统是一种以模糊逻辑为基础，实现对复杂非线性系统的控制的一种方法。
股票市场交易系统属于复杂非线性系统，可以用模糊控制系统进行控制。
2. 控制系统的传递函数为：G(s) = 1 / [(s + 1)(s + 3)]，求其单位阶跃响应。
正确答案：G(s)的单位阶跃响应为：Y(s) = [1 / (s + 1)] - [1 / (s + 3)]，通过部分分式分解得到Y(t) = 1/2 - 1/2e^(-2t)。
因此，该系统的单位阶跃响应为Y(t) = 1/2 - 1/2e^(-2t)。
3. 下列哪个量不是PID控制器中的一个参数？A. 比例系数B. 积分时间C. 微分时间D. 控制信号正确答案：D。
PID控制器包括比例控制、积分控制和微分控制三个部分，分别由比例系数、积分时间和微分时间控制。
4. 一个反馈控制系统的开环传递函数为：G(s) = 1 / (s -1)，闭环传递函数为：H(s) = G(s) / (1 + G(s)), 求该控制系统的稳态误差。
正确答案：该控制系统的稳态误差为0。
5. 已知一个控制系统稳定，其零极点分布情况如下：零点为s= -1, -2；极点为s = -3, -4，判断该系统稳定类型。
正确答案：由于该控制系统的极点均位于左半平面，因此该控制系统稳定。
6. 下列哪种控制模式比例带宽越大，相对带宽越小？A. 位置控制模式B. 速度控制模式C. 加速度控制模式D. 跟踪控制模式正确答案：B。
机械CAD/CAM技术（试题一）一、填空（每题1分，共40分）1、在零件分类方法中，生产流程分析法可以分为关键机床法、顺序分拨法和聚类分析法。
2、目前常用数据模型有层状模型、网状模型、关系模型。
3、模型一般由数据、数据结构、算法三个部分组成。
4、树是一种重要的非线性的数据结构。
5、链表有单向链表、双向链表和循环链表三种形式。
6、数据的逻辑结构有线性结构和非线性结构两种。
7、CAE表示为计算机辅助工程。
8、数据结构一般分为逻辑结构、物理结构、数据的运算三种9、CAD/CAM系统是由工作人员、硬件和软件组成。
10、数控机床的组成有主机、控制装置、驱动装置和辅助装置、编程及其辅助设备。
11、柔性制造系统是由加工系统、物流系统和信息系统三大部分组成。
12、在创成式CAPP系统中进行逻辑决策的两种常用方法为决策树和决策表。
13、零件分类方法中的编码分类可以分为特征码位和码位。
14、工业机器人一般都由手部、腕部、臂部、机身、驱动系统和控制系统组成。
二、选择题（20分）1、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（B ）A、零件材料B、特征矩阵C、典型工艺D、零件种类2、下述CAD/CAM过程的操作中，属于CAD的范畴的是（D）A、CAPPB、CIMSC、FMSD、几何造型3、数据元素之间存储顺序与逻辑顺序一致的数据结构为（A ）A、线性表B、树C、二叉树D、图4、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（B）A、零件的材料B、特征矩阵C、典型工艺D、零件的分类5、FMS的管理控制系统的设备软件模块中不包括（C ）A、接口模块B、系统管理程序模块C、网络模块D、调速模块6、数控机床的坐标轴用于表示机床的（B）Ａ、主进给方向Ｂ、主轴轴线方向Ｃ、第二进给方向Ｄ、主运动速度7、通常所说的数控编程是以代码形式表示的它所形成的程序是（A）A、零件源程序B、系统源程序C、零件目的程序代码D、系统目的程序代码8、通常我们将数据的存储结构称为数据的（A）A、物理结构B、逻辑结构C、逻辑关系D、存储关系9、世界上最早进行工艺设计自动化研究的国家是（D）A、美国、B英国、C、德国D、挪威10、世界上第一台电子计算机出现在（D ）年A、1954B、1974C、1964D、194611、CIMS表示为AA、计算机集成制造系统B、计算机辅助工程C、生产计划与控制D、计算机辅助制造12、在OPITZ分类编码系统中，描述零件基本形状要素的码位范围为AA、1~5码位B、1~3码位C、5~9码位D、6~9码位13、在CIMS的制造自动化系统中，最先进的加工手段是DA、数控机床B、装配流水线C、组合机床D、FMS14、在计算机技术的相关领域，通常将数据在磁盘上的存储结构称为数据的AA、物理结构B、逻辑结构C、数据结构D、磁盘结构15、CAD\CAM系统是由（）组成的CA、CAD,CAM,CAPPB、图形软件、数据库、NCC、工作人员、硬件和软件D、主机、系统软件、CAM16、下列多项中不属于CAM工作范畴的内容是BA、生产过程与管理B、应力、应边分析C、加工控制D、质量控制17、下列不属于制定零件族相拟标准方法的是BA、特征码方法B、聚类分析法C、码域法D、特在住码域法18、CAD\CAM系统中，CAE是指CA、计算机辅助设计B、计算机辅助制造C、计算机辅助工程D、计算机辅助工艺过程设计19、在对话框构件中，滚动条构件为DA、buttohB、toggleC、imageD、slider20、现代机械工业中的所谓数控编程一般是指（A）程序的编制。
计算机控制试题及答案一、单项选择题（每题1分，共10分）1. 计算机控制系统中，以下哪个不是典型的控制策略？A. 比例控制B. 积分控制C. 微分控制D. 模糊控制答案：D2. 在计算机控制系统中，系统响应时间指的是：A. 系统从接收到控制命令到开始执行的时间B. 系统从接收到控制命令到完成执行的时间C. 系统从接收到控制命令到输出结果的时间D. 系统从接收到控制命令到输出稳定结果的时间答案：D3. 以下哪个不是计算机控制系统的优点？A. 精度高B. 响应快C. 易于维护D. 能耗高答案：D4. 在计算机控制系统中，闭环控制系统与开环控制系统的主要区别在于：A. 是否有反馈B. 是否有传感器C. 是否有执行器D. 是否有控制器答案：A5. 计算机控制系统的稳定性分析通常采用哪种方法？A. 频率响应法B. 时域分析法C. 状态空间法D. 所有上述方法答案：D6. 在计算机控制系统中，以下哪个参数不是系统性能指标？A. 稳态误差B. 响应时间C. 系统复杂度D. 带宽答案：C7. 以下哪个不是计算机控制系统的组成部分？A. 传感器B. 执行器C. 显示器D. 电源答案：D8. 计算机控制系统中，以下哪个不是典型的干扰？A. 电源波动B. 温度变化C. 机械振动D. 人为操作答案：D9. 在计算机控制系统中，以下哪个不是控制器的设计方法？A. PID控制B. 模糊控制C. 神经网络控制D. 机械控制答案：D10. 计算机控制系统的实时性要求是指：A. 系统响应时间必须小于一个固定的阈值B. 系统响应时间必须大于一个固定的阈值C. 系统响应时间必须等于一个固定的阈值D. 系统响应时间可以是任意值答案：A二、多项选择题（每题2分，共10分）1. 计算机控制系统的输入设备包括：A. 传感器B. 键盘C. 鼠标D. 扫描仪答案：A2. 计算机控制系统的输出设备包括：A. 显示器B. 打印机C. 执行器D. 扬声器答案：C3. 计算机控制系统的设计目标通常包括：A. 稳定性B. 快速性C. 准确性D. 经济性答案：A, B, C, D4. 计算机控制系统的干扰可能来自：A. 电源B. 环境C. 人为操作D. 系统内部答案：A, B, C, D5. 计算机控制系统的稳定性分析方法包括：A. 根轨迹法B. 奈奎斯特准则C. 李雅普诺夫方法D. 频域分析答案：A, B, C, D三、简答题（每题5分，共20分）1. 简述计算机控制系统的工作原理。

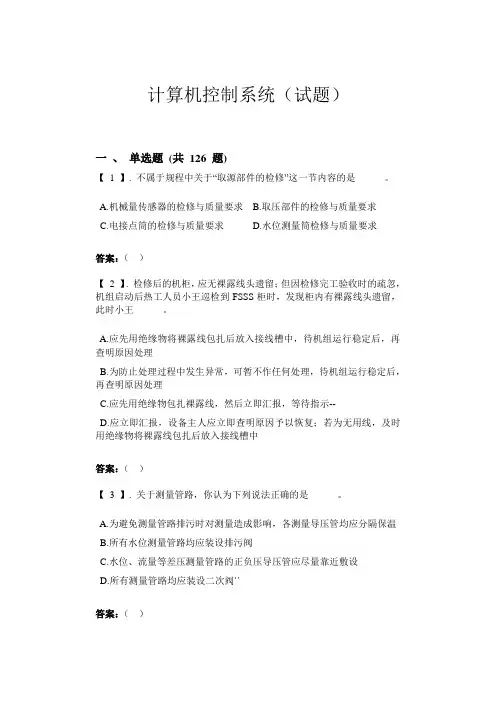

计算机控制系统（试题）一、单选题(共126 题)【1 】. 不属于规程中关于“取源部件的检修”这一节内容的是______。
A.机械量传感器的检修与质量要求B.取压部件的检修与质量要求C.电接点筒的检修与质量要求D.水位测量筒检修与质量要求答案：（）【 2 】. 检修后的机柜，应无裸露线头遗留；但因检修完工验收时的疏忽，机组启动后热工人员小王巡检到FSSS柜时，发现柜内有裸露线头遗留，此时小王______。
A.应先用绝缘物将裸露线包扎后放入接线槽中，待机组运行稳定后，再查明原因处理B.为防止处理过程中发生异常，可暂不作任何处理，待机组运行稳定后，再查明原因处理C.应先用绝缘物包扎裸露线，然后立即汇报，等待指示--D.应立即汇报，设备主人应立即查明原因予以恢复；若为无用线，及时用绝缘物将裸露线包扎后放入接线槽中答案：（）【 3 】. 关于测量管路，你认为下列说法正确的是______。
A.为避免测量管路排污时对测量造成影响，各测量导压管均应分隔保温B.所有水位测量管路均应装设排污阀C.水位、流量等差压测量管路的正负压导压管应尽量靠近敷设D.所有测量管路均应装设二次阀``答案：（）【 4 】. 对于-5V～+5V之间变化的模拟量信号进行数据采集，需采用______编码方式。
A.二进制编码B.BCD编码C.单极性编码D.双极性编码答案：（）【5 】. A/D转换器接受输入信号的时间间隔，称为______；A/D转换器的转换时间与______的大小有关。
A.孔径时间模拟输入电压值B.采样时间模拟输入电流值C.转换时间接受输入信号的时间间D.采样周期量化误差隔答案：（）【 6 】. 关于计算机控制系统的总电源，下面说法不符合规程要求的是______。
A.应由来自二路不同的电源系统冗余供电，电源自动投入装置应切换可靠B.正常运行时应由UPS提供，其容量应有大于40％的余量，质量符合要求C.若采用隔离变压器进行电源隔离时，检查隔离变压器应无异常发热，二次侧接地应良好D.供电回路中不应接有任何大功率用电设备，未经批准不得随意接入新负荷答案：（）【7 】. 设12位A/D转换器的满量程电压FSR为10V，则该A/D转换器的量化单位是______。

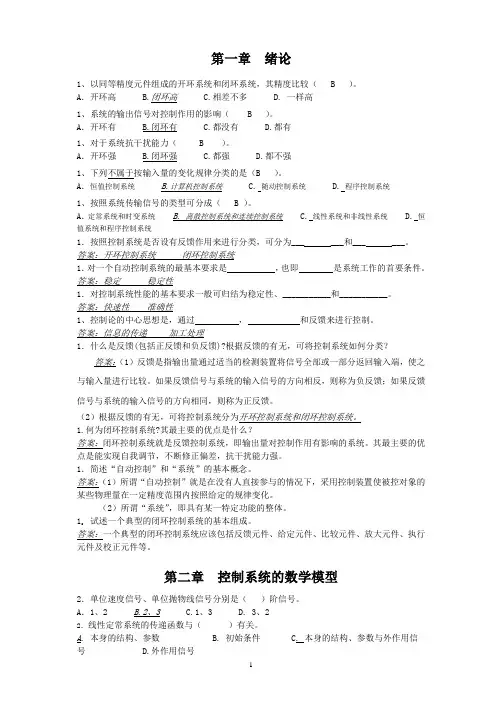

第一章绪论1、以同等精度元件组成的开环系统和闭环系统，其精度比较（ B ）。
A．开环高 B.闭环高 C.相差不多 D. 一样高1、系统的输出信号对控制作用的影响（ B ）。
A．开环有 B.闭环有 C.都没有 D.都有1、对于系统抗干扰能力（ B ）。
A1A1A值系统和程序控制系统1．按照控制系统是否设有反馈作用来进行分类，可分为___ ___和___ ___。
答案：开环控制系统闭环控制系统1．对一个自动控制系统的最基本要求是，也即是系统工作的首要条件。
答案：稳定稳定性1．对控制系统性能的基本要求一般可归结为稳定性、___________和___________。
答案：快速性准确性1、控制论的中心思想是，通过，和反馈来进行控制。
答案：信息的传递加工处理1．什么是反馈(包括正反馈和负反馈)?根据反馈的有无，可将控制系统如何分类？答案：（1）反馈是指输出量通过适当的检测装置将信号全部或一部分返回输入端，使之与输入量进行比较。
如果反馈信号与系统的输入信号的方向相反，则称为负反馈；如果反馈信号与系统的输入信号的方向相同，则称为正反馈。
（2）根据反馈的有无，可将控制系统分为开环控制系统和闭环控制系统。
1.何为闭环控制系统?其最主要的优点是什么？答案：闭环控制系统就是反馈控制系统，即输出量对控制作用有影响的系统。
其最主要的优点是能实现自我调节，不断修正偏差，抗干扰能力强。
1．简述“自动控制”和“系统”的基本概念。
答案：（1）所谓“自动控制”就是在没有人直接参与的情况下，采用控制装置使被控对象的某些物理量在一定精度范围内按照给定的规律变化。
（2）所谓“系统”，即具有某一特定功能的整体。
1. 试述一个典型的闭环控制系统的基本组成。
答案：一个典型的闭环控制系统应该包括反馈元件、给定元件、比较元件、放大元件、执行元件及校正元件等。
第二章控制系统的数学模型2．单位速度信号、单位抛物线信号分别是（）阶信号。
A．1、2 B.2、3 C.1、3 D. 3、22．线性定常系统的传递函数与（）有关。

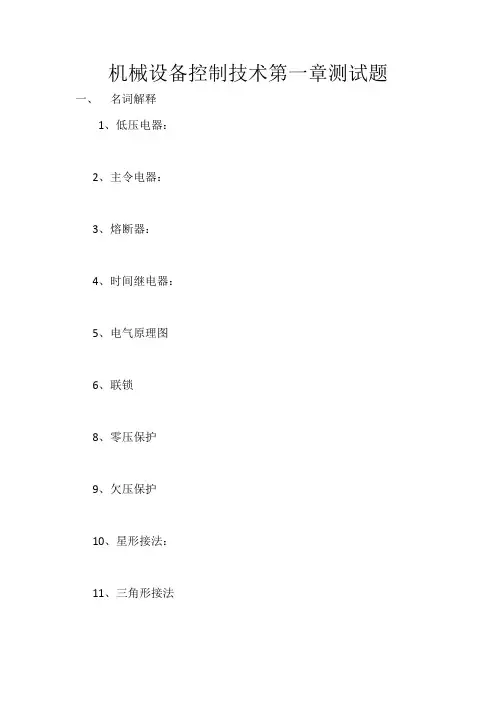

机械设备控制技术第一章测试题一、名词解释1、低压电器：2、主令电器：3、熔断器：4、时间继电器：5、电气原理图6、联锁8、零压保护9、欠压保护10、星形接法：11、三角形接法12、减压起动13、主电路14、辅助电路15、速度继电器：16、继电器17、热继电器18、交流继电器19、全压起动20、接触器21、电气控制系统二填空题1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。
2、选择低压断路器时，额定电压或额定电流应( )电路正常工作时的电压和电流。
3、行程开关也称( )开关，可将( )信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
4、按钮常用于控制电路，( )色表示起动，( )色表示停止。
5、熔断器是由( )两部分组成的。
7、交流接触器是一种用来( )接通或分断( )电路的自动控制电器。
8、交流接触器共有( )个触头，其中主触头为( )个，辅助触头为( )个。
9、时间继电器是一种触头( )的控制电器。
11、三相异步电动机的能耗制动可以按( )原则和( )原则来控制。
12、反接制动时，当电机接近于( )时，应及时( )。
14、通常电压继电器( )联在电路中，电流继电器( )联在电路中。
15、自锁电路是利用( )来保持输出动作，又称“自保持环节”。
16、在机床电气线路中异步电机常用的保护环节有( )、( )和（）。
17、在电气原理图中基本的逻辑电路有：（）逻辑电路、（）逻辑电路和（）逻辑电路。
18、电气原理图一般分为（）和（）两部分画出。
19、电气原理图设计的基本方法有（）、（）两种。
20、异步电动机的转速公式n=（）。
21、交流接触器的结构由（）（）（）和其他部件组成。
22、熔断器的类型有瓷插式、（）和（）三种。
23、电气控制系统图分为（）（）和（）三类。
24、三相异步电动机常用的电气制动方法有（）和（）。
25、接触器的额定电压是指（）上的额定电压。

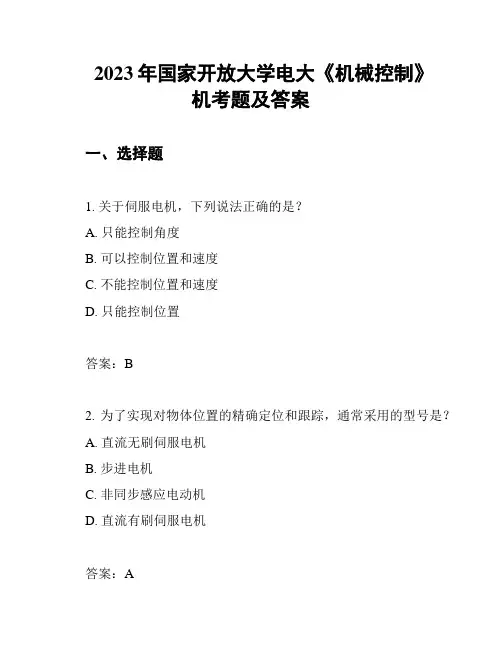

2023年国家开放大学电大《机械控制》
机考题及答案
一、选择题
1. 关于伺服电机，下列说法正确的是？
A. 只能控制角度
B. 可以控制位置和速度
C. 不能控制位置和速度
D. 只能控制位置
答案：B
2. 为了实现对物体位置的精确定位和跟踪，通常采用的型号是？
A. 直流无刷伺服电机
B. 步进电机
C. 非同步感应电动机
D. 直流有刷伺服电机
答案：A
二、填空题
1. 计算单元信号加密码器的输出信号个数。
_____
答案：4
2. 无刷直流伺服电机是指：_____
答案：其转子上没有刷子！
三、简答题
1. 请描述比例因子Kp、积分时间Ti和微分时间Td在伺服系统中的作用。
答案：Kp为比例因子，其作用是将比例误差放大，使系统快速而准确地响应。
Ti为积分时间，其作用是消除稳态误差，并提高系统的超调量。
Td为微分时间，其作用是减小系统的超调量、减小过渡振荡，提高系统的动态响应速度。
2. 请列举两种常见的伺服系统中的电机类型。
答案：直流无刷伺服电机、步进电机。
四、计算题
1. 一电机转速为5000rpm，通过减速调节器将转速变成60rpm，传动比为____。
答案：83.33
2. 采用位置伺服电机的控制器，数据土制中，一般都是相关参
数（Kp,Ti，Td）值，如果控制希望稳定精度有明显提高，需要
____。
答案：增大参数Ti和Td的数值。
以上为2023年国家开放大学电大《机械控制》机考题及答案。
计算机控制试题及答案一、选择题（每题2分，共20分）1. 计算机控制系统中，通常使用什么类型的控制算法？A. 线性控制算法B. 非线性控制算法C. 混合控制算法D. 以上都不是2. 以下哪个不是计算机控制系统的特点？A. 实时性B. 灵活性C. 稳定性D. 可扩展性3. 在计算机控制系统中，PID控制器的P代表什么？A. 比例B. 积分C. 微分D. 比例积分4. 计算机控制系统的硬件组成不包括以下哪一项？A. 传感器B. 执行器C. 显示器D. 电源5. 计算机控制系统中的闭环控制指的是什么？A. 控制器与被控对象之间的控制B. 控制器、被控对象与反馈环节之间的控制C. 只有控制器的控制D. 只有被控对象的控制6. 计算机控制系统的软件设计中，不包括以下哪一项？A. 系统初始化B. 控制算法实现C. 数据采集D. 硬件维护7. 以下哪个不是计算机控制系统的输入设备？A. 键盘B. 鼠标C. 传感器D. 扫描仪8. 在计算机控制系统中，DCS指的是什么？A. 分布式控制系统B. 数据采集系统C. 直接数字控制系统D. 动态控制系统9. 计算机控制系统的控制算法中，模糊控制算法属于什么类型的控制？A. 线性控制B. 非线性控制C. 混合控制D. 以上都不是10. 计算机控制系统中的前馈控制指的是什么？A. 基于过去控制行为的控制B. 基于当前控制行为的控制C. 基于未来控制行为的控制D. 基于反馈控制行为的控制二、填空题（每空1分，共10分）1. 计算机控制系统的核心是________。
2. 计算机控制系统的控制方式主要有开环控制和________。
3. 在计算机控制系统中，控制算法的实现通常需要________。
4. 计算机控制系统的硬件组成主要包括传感器、执行器、________等。
5. 计算机控制系统的软件设计通常包括系统初始化、控制算法实现、________等。
三、简答题（每题10分，共20分）1. 简述计算机控制系统的基本组成及其功能。
机械系统计算机控制考试试题(doc 8页)武汉理工大学考试试题纸（A卷）课程名称：机械系统计算机控制专业班级机械制造及自动化2002级题号一二三四五六七八九十总分题分备注：学生不得在试题纸上答题（含填空题、选择题等客观题）一．填空题（每空0.5分，共20分）1．8086CPU被复位后，以下各寄存器的内容是Flag：（1）；IP：（2）；CS （3）；系统将从存储器的（4）地址处取指令执行。
2．在数字逻辑电路中，逻辑是指（5），组合逻辑电路的特点是（6），时序逻辑电路的特点是（7）。
3．微型计算机硬件通常由五个基本部分组成，它们分别是（8），（9），（10），（11）和（12）。
4．88086/8088在最小方式下有关总线请求的信号引线是（13）和（14）。
5．8086宏汇编语言中的伪指令可以组成多种伪指令语句，符号定义伪指令的形式为（15），分段定义伪指令的形式为（16），指定起始地址伪指令的形式为（17）。
6．汇编语言编写的源程序是结构化形式的程序，它有四种基本结构形式，它们是（18），（19），（20）和（21）。
7．8086/8088在满足（22）和（23）的条件下可以响应一个外部INTR中断请求；8086/8088的中断向量表在存储器的（24）地址至（25）地址的区域中；向量表的内容是（26）。
8．当一片存储器芯片的容量不能满足系统要求时，需要用多片组合来扩充存储器，扩充的方法有（27）和（28）两种。
9．在计算机系统中，如果存储器芯片的地址线少于系统中所具有的地址线，一般将低位地址线与存储器地址线直接相连，高位地址线有三种译码方式，它们是（29），（30）和（31）。
10．中断处理的过程一般可分为保存断点，（32），（33），（34）和（35）。
11．8086微机系统中，堆栈区内数据存储的规则是（36），堆栈区数据存储单元的地址由（37）和（38）两个寄存器提供起逻辑地址，堆栈操作的指令有（39）和（40）。
两条。
二．问答题（每小题5分，共20分）1．8086与8088这两个微处理器在结构上有何相同点，有何主要区别？2．简述CPU和外设信息交换的各种方式及其特点。
3．8086如何响应一个外部的INTR中断请求? 4．8086执行了一个总线周期”是指8086做了哪些可能的操作？基本总线周期如何组成？在一个典型的读存储器总线周期中，地址信号、ALE信号、RD#信号、数据信号分别何时产生？三．计算和画图题（每小题5分，共15分）1．8位二进制补码完成–85 + 60 计算，并判断结果是否有溢出。
2．个有32个字的数据区，它的起始地址为80A0：CDF6，算出这个数据区首、末字单元的物理地址。
3．图示说明数据定义伪指令语句V AR DB 12，–12H，3DUP（0，FFH）实现的内存分配和预置数据。
四．指令和程序题（共20分）1．指出下列指令中源操作数和目标操作数的寻址方式。
（5分）（1）MOV SI，2100H（2）AND AX，ES:[BX] （3）ADC AX，[BX][SI]2．请写出下列指令单独执行后，有关寄存器及存储单元的内容。
（5分）假设指令执行前(DS)=(ES)=3000H，(AX)=2000H，(BX)=1200H，(SI)=2，(31200H)=2400H，(31202H)=90F7H（1）ADD ES：[BX]，900H （2）MUL WORD PTR [BX+SI]3．请把下列程序中所缺语句补充完整，并回答问题：（10分）TITLE EXAMPLE.ASMDATA SEGMENTA DW 0B DW 0C DW 230，20，54__________________________CODE SEGMENTASSUME ______________________________PROG PROC FARSTART: PUSH DSMOV AX.0_______________MOV AX，DATA________________MOV BX，OFFSET CMOV AX，[BX]MOV B，AXMOV AX，2[BX]ADD AX，BMOV A，AXEXIT: _________________________________________________CODE ENDS___________________问题：1．程序执行完后，A单元的内容是多少？2．写出上机运行本程序的步骤。
五．综合设计题（25分）1．完成以下8086最小方式的位计算机基本框图：（1）模块间连线；（2）对连线命名；（10分）2．试设计一个8088CPU组成的最小模式系统，要求扩展一片8255和一片8259接口芯片。
（15分）（1）画出系统电路原理图（包括各相关的总线信号）；（2）8255设置PA端口为基本输出方式，PB端口为选通输入方式，其控制端口地址为43H，试确定其控制字形式，并编写其初始化程序；（3）8259设置为单片、边缘触发、一般嵌套和一般中断结束工作方式，并开放IR3中断请求，该中断类型号为23H，写出ICW1、ICW2和OCW1应输入的控制字的形式。
试题答案一、填空题（每空0.5分，共20分）（1）0000H，（2）0000H，（3）FFFFH，（4）FFFF0H；（5）输入信号和输出信号之间的关系，（6）输出信号只取决于输入信号，（7）输出信号不仅取决于输入信号，还与上一次的输出信号有关；（8）运算器，（9）控制器，（10）存储器，（11）输入装置，（12）输出装置；（13）HOLD，（14）HLDA；（15）EQU，（16）SEGMENT和ENDS，（17）ORG；（18）顺序结构，（19）分支结构，（20）循环结构，（21）子程序结构；（22）当前指令执行完，（23）标志位IF=1，（24）00000H地址，（25）003FFH，（26）各中断服务程序的入口地址；（27）按位扩充，（28）按字节扩充；（29）线选法，（30）部分译码，（31）全译码；（32）保护现场，（33）获得中断类型码和中断服务程序入口地址，（34）执行中断服务程序，（35）恢复现场；（36）先进后出，后进先出，（37）SS，（38）SP，（39）PUSH，（40）POP。
二、问答题（每小题5分，共20分）1．答：相同点：（1）内部均由EU、BIU两大部分组成，结构基本相同；（2）用户编程使用的寄存器等功能部件均为16位；（3）内部数据通路为16位。
（3分）不同点:（1）对外数据总线8086：16位，8088：8位；（2）指令队列8086：6级，8088：4级。
（2分）2．答：无条件传送方式，不必查询外设的状态而进行数据传送，输入直接使用三态缓冲器与数据总线相连，输出直接使用锁存器与外设相连，特点是硬件电路简单；（1分）查询传送方式，CPU通过执行程序不断读取并测试外设的状态，如果外设处于准备好状态（输入设备）或者空闲状态（输出设备），则CPU执行输入输出指令与外设交换数据，否则，CPU处于循环查询状态，特点是需要状态查询电路，CPU 程序工作效率较低；（1分）中断传送方式，CPU和外设处于并行工作，当输入设备已将数据准备好或者输出设备可以接受数据时，便可以向CPU发出中断请求，使CPU暂时中断目前的工作，而去执行与外部设备交换数据的中断服务程序，特点是CPU程序效率较高；（2分）DMA直接存储器存取方式，它可以满足高速I/O设备与RAM进行批量传送数据的需要，特点是通过一个专用的DMA控制器，无需CPU介入。
（1分）3．答：在INTR中断请求响应条件满足的情况下，8086在连续的两个总线周期中发出INTA中断请求响应信号（1分）；并在第二个INTA信号期间，中断源经数据总线向8086发出一字节的中断类型码，8086收到类型码后放入暂存器（1分）；8086保护现场：标志寄存器入栈，清除IF、TF标志位，断点CS、IP值入栈（1分）；8086将类型码乘4后得到中断向量表的入口地址，从此地址开始的4个单元中读出中断服务程序的入口地址（IP，CS）（1分）；8086从此地址取指令执行，使控制转向中断处理过程。
（1分）4．答：“8086执行了一个总线周期”是指：8086可能从片外的存储器取指令，8086可能对片外的（1存储器或I/O接口进行了一次读/写数据的操作。
分）基本总线周期由T1至T4四个时钟周期组成。
（1分）在一个典型的读存储器总线周期中，地址信号：在T1周期内产生ALE信号：在T1周期内产生RD#信号：（1分）在T2周期内产生数据信号：（1分）一般在T3周期内产生，若存储器在T3内来不及提供数据，（1分）8086 会在总线周期中插入等待状态Tw，存储器将在某Tw中给出数据。
（1分）三、计算和画图题（每小题5分，共15分）1．[-85]补＝10101011，（1分）[60]补＝00111100，（1分）[-85]补＋[60]补＝11100111＝[-25]补（2分）次高位和最高位同时都没有进位，所以，计算结果无溢出。
（1分）2．该数据区起始单元物理地址为80A00H+CDF6H=8D7F6H（2分）该数据区末尾单元物理地址为80A00H+CDF6H＋20H－1=8D815H（3分）3．V AR DB 12，–12H，3DUP（0，FFH）0CHF4H00H（1分）V AR（1分）（1分）（2分）四、指令和程序题（5分，5分，10分）1．答：（1）寄存器寻址，（1分）立即寻址，（1分）（2）寄存器寻址，寄存器间接寻址，（1分）（3）寄存器寻址，基址变址寻址；（2分）2．答：（1）（31200H ）=2D00H （2分）（2） (DX)=121EH ，(AX)=E000H （3分）3．TITLE EXAMPLE.ASMDATA SEGMENTA DW 0B DW 0C DW 230，20，54DATA ENDS （1分）CODE SEGMENTASSUME CS:CODE, DS:DATA （1分）PROG PROC FARSTART ： PUSH DSMOV AX ，0PUSH AX （1分）MOV AX ，DATAMOV DS ，AX （1分）MOV BX ，OFFSET CMOV AX ，[BX]MOV B ，AXMOV AX ，2[BX]ADD AX ，BMOV A ，AXFFH 00H FFH 00H FFHEXIT: RET （1分）PROG ENDP （1分）CODE ENDSEND START （1分）答：1．A单元的内容为250。
（1分）2．C>MASM EXAMPLE（1分）C>LINK EXAMPLE（1分）C>EXAMPLE（1分）五、综合设计题1．模块间连线正确（5分），连线命名正确。
