水平井分段压裂方案设计软件
一、软件概述
《水平井分段压裂方案设计软件》综合考虑储层特征，确保裂缝的起裂压裂满足施工要求，以产量较大和起裂压力较低的为准则来优化水平井多级分段压裂设计方案。

可针对水平井分级压裂的特点，根据水平井筒方位角的不同，全面考虑了作业条件、压裂液渗滤效应、孔隙度、孔隙压力对压裂水平井起裂压力和起裂角的影响，可以分别预测裸眼和射孔完井方式下的起裂压力和起裂角。

二、软件功能
最优裂缝尺寸设计
在确保裂缝的起裂压力满足施工要求的情况下，以产量较大和起裂压力较低的为准则，优选最佳裂缝尺寸，即：最佳裂缝条数、缝间距、裂缝长度、裂缝宽度、裂缝高度。

压裂施工参数
根据设计出的最佳裂缝尺寸及输入的相关参数设计每个裂缝合理的泵注工序。

（包括分几级注入，每级泵注的支撑剂浓度、液体注入量等）。

泵工序图
不同泵注阶段下液体用量
不同泵注阶段下支撑剂用量
裂缝形态几何描述
裂缝的延伸模块的模型是以Palmer 的三维压裂设计模型为基础，考虑了流体沿缝高方向的压降，压裂液的滤失等因素对裂缝尺寸的影响，使模型在预测裂缝的形态时，更能接近实际的裂缝延伸模型。

不同泵注阶段下裂缝动态延伸
裂缝半长的动态延伸
裂缝宽度的动态延伸
压降计算
计算与泵注时间相对应的井底流压、地面压力、地表与井底支撑剂浓度以及携砂液排量的变化情况。

综合曲线图
压裂产能预测
产能预测模块结合了水平井压裂后裂缝形态和生产过程中页岩气在裂缝中的渗流机理，建立了考虑水平井筒压降和裂缝干扰的产能预测新模型。

该方法适用性广，对等间距或非等间距分布的裂缝、与水平井筒成任意角度的裂缝、相同或不同的裂缝几何尺寸以及各种导流能力的裂缝均可以计算。

产能预测。

合集下载

Frac_Hor水平井压裂优化设计软件

Frac_Hor水平井压裂优化设计软件

Frac_Hor水平井压裂优化设计软件
李静嘉;檀竹南;杨静;熊希;吴丽烽
【期刊名称】《中国石油和化工》
【年(卷),期】2013(000)004
【摘要】水平井压裂优化设计软件采用先进的拟三维模型对裂缝进行准确的设计,根据裂缝尺寸设计合理的泵注工序,模拟裂缝在地层中的延伸情况及泵压变化情况,并根据地层及生产工艺计算出压裂后的产能.是国内目前唯一采用最新压裂设计理念的一套压裂优化设计软件,与实际生产数据拟合度高,在现场应用效果较好.
【总页数】3页(P51-53)
【作者】李静嘉;檀竹南;杨静;熊希;吴丽烽
【作者单位】北京雅丹科技开发有限公司,北京昌平,102200
【正文语种】中文
【相关文献】
1.新疆吉木萨尔页岩油藏压裂水平井压裂簇数优化研究 [J], 谢建勇;石璐铭;吴承美;陈昊枢;许锋;张兴娇;张金风;孙海波
2.致密火山岩储层水平井压裂参数优化与现场试验 [J], 尚立涛;刘宇;张杨;齐士龙;乔岩;李存荣
3.致密砂岩气藏水平井压裂工艺参数优化 [J], 邓先伟;陈于思;陈超
4.水平井压裂参数优化设计 [J], 周杨
5.基于机器学习的玛湖地区水平井压裂设计优化 [J], 马俊修;石胜男;陈进;张景臣;何小东;李雪晨;郭丁菲
因版权原因，仅展示原文概要，查看原文内容请购买。

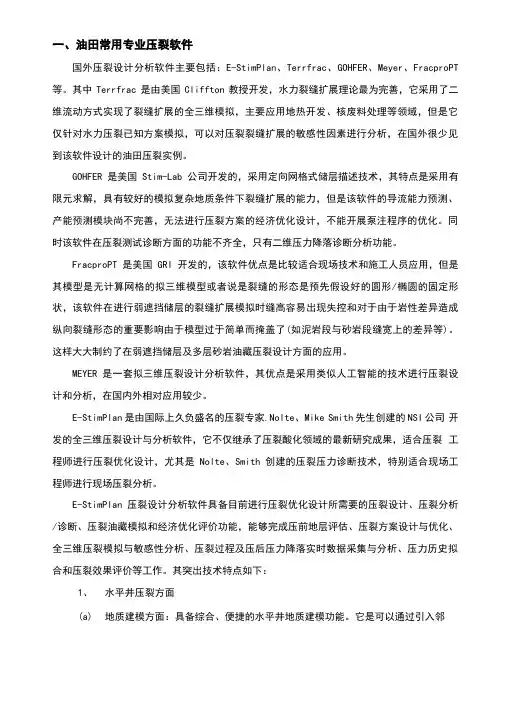

油田常用专业压裂软件的特点
