九年级下册物理 第十七章 电动机与发电机 练习题

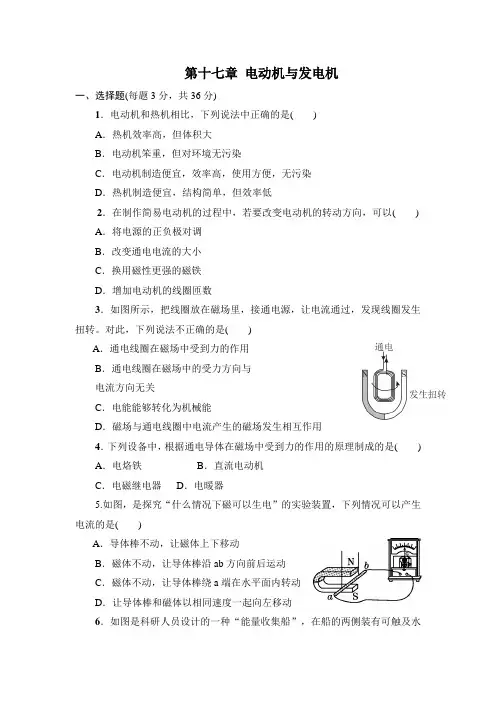

第十七章电动机与发电机一、选择题(每题3分，共36分)1．电动机和热机相比，下列说法中正确的是()A．热机效率高，但体积大B．电动机笨重，但对环境无污染C．电动机制造便宜，效率高，使用方便，无污染D．热机制造便宜，结构简单，但效率低2．在制作简易电动机的过程中，若要改变电动机的转动方向，可以() A．将电源的正负极对调B．改变通电电流的大小C．换用磁性更强的磁铁D．增加电动机的线圈匝数3．如图所示，把线圈放在磁场里，接通电源，让电流通过，发现线圈发生扭转。

对此，下列说法不正确的是()A．通电线圈在磁场中受到力的作用B．通电线圈在磁场中的受力方向与电流方向无关C．电能能够转化为机械能D．磁场与通电线圈中电流产生的磁场发生相互作用4．下列设备中，根据通电导体在磁场中受到力的作用的原理制成的是() A．电烙铁B．直流电动机C．电磁继电器D．电暖器5.如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是()A．导体棒不动，让磁体上下移动B．磁体不动，让导体棒沿ab方向前后运动C．磁体不动，让导体棒绕a端在水平面内转动D．让导体棒和磁体以相同速度一起向左移动6．如图是科研人员设计的一种“能量收集船”，在船的两侧装有可触及水面的“工作臂”，“工作臂”一端装有浮筒，波浪带动紧贴水面的浮筒上下浮动，引起工作臂上下运动，从而获得电能并储存起来，该“能量收集船”() A．能创生能量B．利用了电磁感应原理C．静止在水面时，浮力大于重力D．浮筒上下浮动是由于受到惯性作用(第6题图)(第7题图) 7．如图所示是直流电动机在两个不同时刻的工作原理图，以下是同学们对直流电动机工作原理的分析，其中正确的是()A．导线ab在这两个时刻电流方向不同，受力方向也不同B．导线cd在这两个时刻电流方向相同，受力方向也相同C．导线ab和cd在甲图位置所受力的方向相同D．导线ab和cd在乙图位置受到的二力平衡8．图为探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图。

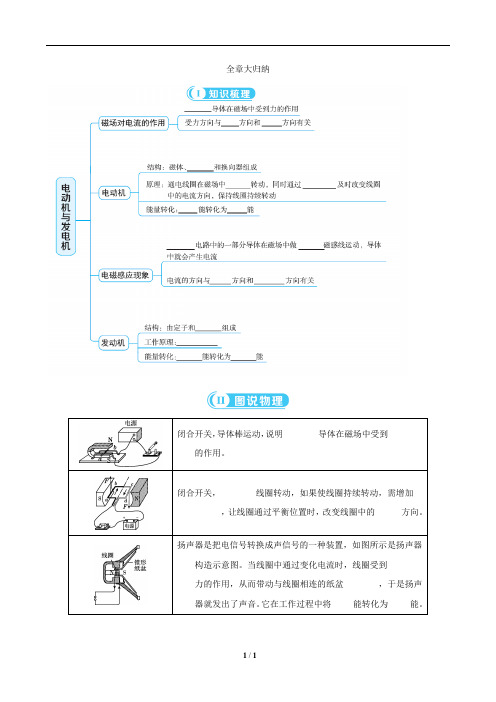

全章大归纳闭合开关，导体棒运动，说明________导体在磁场中受到________的作用。

闭合开关，______ 线圈转动，如果使线圈持续转动，需增加______，让线圈通过平衡位置时，改变线圈中的______方向。

扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。

当线圈中通过变化电流时，线圈受到________力的作用，从而带动与线圈相连的纸盆________，于是扬声器就发出了声音。

它在工作过程中将_____能转化为_____能。

如图所示的闭合电路中，导体棒ab静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针__________；让导体棒ab向右缓慢运动时，灵敏电流计的指针偏转的角度________；快速运动时，指针偏转的角度________。

这说明感应电流的大小与______________ 有关。

手摇发电机的工作原理是________________ ；手摇发电机在发电时将________ 能转化为电能。

17. 1关于电动机转动的猜想一、电动机的结构1．电动机的主要部件是______和______。

【提示】了解电动机的结构，采用的是“简化法”。

二、电动机转动原因的猜想2．电动机的转动，可能跟______和______有关。

由于磁场对通电线圈产生力的作用，电动机才会转动起来。

3．现象和猜想现象猜想现象1: 线圈中没有电流通过时，线圈不转动；线圈中有电流通过时，线圈就会转动猜想1：电动机的转动可能跟电流有关现象2：取下电动机模型中的磁铁，给线圈通电，线圈不转动；重新装上电动机模型中的磁铁，给线圈通电，线圈能够转动猜想2：电动机的转动可能跟磁场有关现象3：给电动机模型的线圈通电，线圈由静止变为运动猜想3：根据力与运动的关系，可以猜测：由于磁场对通电线圈产生力的作用，电动机才会转动起来4.改变电动机中的__________或__________都能使电动机的转动方向发生改变，但两者________时，电动机的转动方向不变。

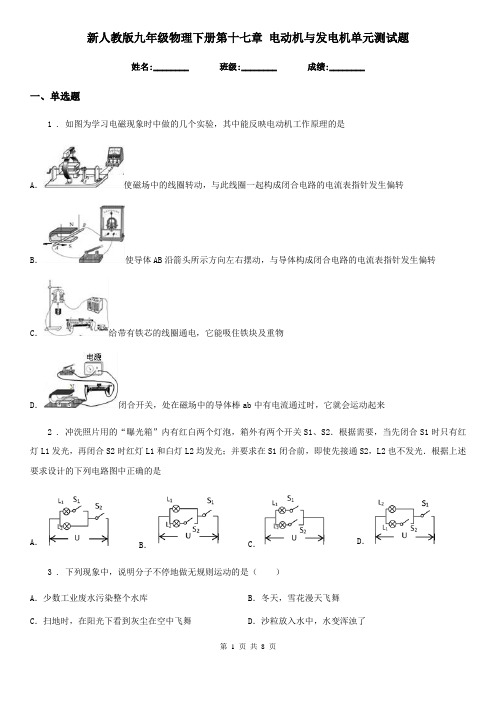

新人教版九年级物理下册第十七章电动机与发电机单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是A．使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转B．使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转C．给带有铁芯的线圈通电，它能吸住铁块及重物D．闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来2 . 冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S1、S2．根据需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光；并要求在S1闭合前，即使先接通S2，L2也不发光．根据上述要求设计的下列电路图中正确的是A．B．C．D．3 . 下列现象中，说明分子不停地做无规则运动的是（）A．少数工业废水污染整个水库B．冬天，雪花漫天飞舞C．扫地时，在阳光下看到灰尘在空中飞舞D．沙粒放入水中，水变浑浊了4 . 下列家用电器中，将电流热效应作为工作原理的是A．电视机B．抽油烟机C．电热水器D．电冰箱5 . 将金属块挂在弹簧测力计下端，先后浸没在水和酒精中，金属块静止时弹簧测力计的示数如图中甲、乙所示．则下列关于金属块的几个物理量计算正确的是（）A．在水中受到的浮力为2N B．质量为3kgC．体积为10cm3D．密度为3.0×103kg/m36 . 如图所示，甲图是动圈式话筒，乙图是动圈式扬声器的结构图，其中（）A．甲工作的原理和电动机相同B．乙工作的原理和电动机相同C．乙工作时消耗的电能全部转化为机械能D．甲工作时线圈不受磁力的作用7 . 关于电磁现象，下列说法不正确的是（）A．用磁感线可以形象地描述磁场B．发电机是根据电磁感应现象制成的C．奥斯特实验说明了电流周围存在磁场D．放在磁场中的导体一定受到磁场力的作用8 . 闭合开关S后，小磁针静止时N极指向如下图所示，那么图中电源的正极A．一定在a端B．一定在b端C．在a端或b端均可D．无法确定9 . 如图所示为我们实验室所用电流表的内部结构示意图，当接入电路，有电流通过线圈时，线圈带动指针偏转，下列说法中错误的是A．电流表的工作原理为电磁感应B．当电流表工作时把电能转化为机械能C．当电流表从电流表的负接线柱流入时指针反向偏转，因为磁力的方向与电流的方向有关D．因串联电路中的电流处处相等，故电流表应串联在被测电路中10 . 发电机的原理与图中实验的原理相同的是电源B．A．C．D．11 . 信用卡刷卡时，其表面的小磁体经过刷卡机的缝隙，线圈中会产生电流，此过程主要涉及的知识是A．电磁感应B．磁极间的相互作用C．通电导线周围存在磁场D．通电导线在磁场中受力运动二、填空题12 . 按图组装实验器材，给直导线通电，直导线向左运动，这说明________对通电直导线有力的作用；只对调电源正负极接线，通电直导线会向____运动，这说明通电导体的受力方向与____________有关13 . 如图是研究电磁现象的实验，其中研究“通电导体在磁场中受力”的是图______________，另一幅图是研究__________的实验装置．14 . 小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝来回振动，这一现象的产生原因跟_______（选填“电动机”或“发电机”）的工作原理一致，灯丝来回振动而不是偏向一侧的原因和_______一直在改变有关。

九年级物理下册第十七章电动机与发电机同步训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、刷卡机广泛应用于银行、超市等。

如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。

下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．2、对下列各图的描述中，正确的是（）A．图甲中闭合开关，导体棒ab在水平方向左右运动时，电流表指针将会摆动B．图乙实验表明利用磁可以生电C．丙图的实验不能探究电磁铁磁性的强弱与线圈匝数的关系D．丁图中，通电螺线管上方小磁针静止时，a端是S极3、如图所示，下列说法正确的是（）A．图甲：说明电流周围存在磁场，是法拉第最早发现的B．图乙：闭合开关，电磁铁的右端是N 极C．图丙：此装置是电动机，原理是磁场对电流的作用D．图丁：图中扬声器的原理与发电机的原理都是电磁感应4、在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示。

甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。

用手推动甲线圈摆动时，乙线圈会随之摆动。

对于这个过程，下列说法正确的是（）A．甲线圈相当于电源，乙线圈相当于用电器B．推动甲线圈摆动时电能转化为机械能C．乙线圈随之摆动时机械能转化为电能D．乙线圈摆动的原理是电磁感应现象5、2019 年2 月24 日在世界移动通信大会上，华为发布全球首款5G 折叠手机，其被命名为MateX，该手机支持无线充电。

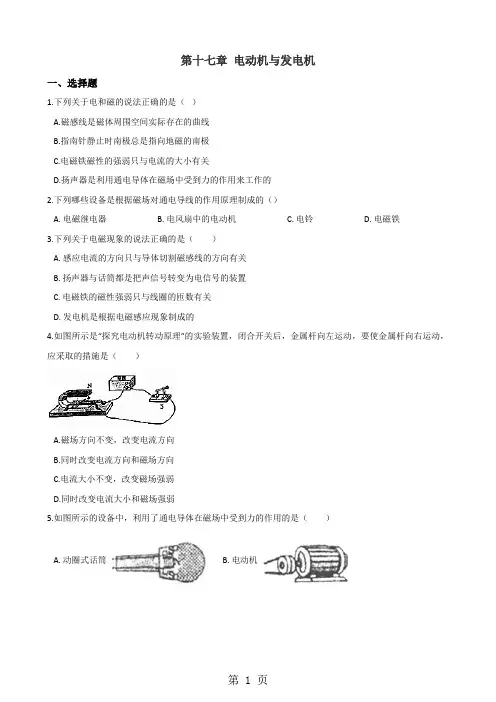

第十七章电动机与发电机一、选择题1.下列关于电和磁的说法正确的是（）A.磁感线是磁体周围空间实际存在的曲线B.指南针静止时南极总是指向地磁的南极C.电磁铁磁性的强弱只与电流的大小有关D.扬声器是利用通电导体在磁场中受到力的作用来工作的2.下列哪些设备是根据磁场对通电导线的作用原理制成的（）A. 电磁继电器B. 电风扇中的电动机C. 电铃D. 电磁铁3.下列关于电磁现象的说法正确的是（）A. 感应电流的方向只与导体切割磁感线的方向有关B. 扬声器与话筒都是把声信号转变为电信号的装置C. 电磁铁的磁性强弱只与线圈的匝数有关D. 发电机是根据电磁感应现象制成的4.如图所示是“探究电动机转动原理”的实验装置，闭合开关后，金属杆向左运动，要使金属杆向右运动，应采取的措施是（）A.磁场方向不变，改变电流方向B.同时改变电流方向和磁场方向C.电流大小不变，改变磁场强弱D.同时改变电流大小和磁场强弱5.如图所示的设备中，利用了通电导体在磁场中受到力的作用的是（）A. 动圈式话筒B. 电动机C. 手摇发电机D. 电磁起重机6.如图9-7-13所示的装置中，所有部件都静止时，小磁针亦静止于如图所示的位置。

在下述四种情况下，小磁针发生偏转的是（）图9-7-13A. 磁铁不动，导线ab向左运动B. 导线ab不动，磁铁向下运动C. 磁铁与导线以相同的速度同时下落D. 磁铁与导线以相同的速度同时上升7.发电机是利用下列哪种现象制成的（）A. 磁场对磁体的作用现象B. 电荷对电荷的作用现象C. 磁场对电流的作用现象D. 电磁感应现象8.下列四幅图中能说明电动机工作原理的是A. B. C. D.9.在下列设备中，使用的电动机不是直流电动机的是（）A. 电力机车B. 货运电瓶车C. 电磁起重机D. 家用电风扇10.小强同学将一个电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，电风扇居然变成了“发电机”．关于该实验，下列说法正确的是（）A. 电风扇发电的原理是通电导线在磁场中受到力的作用B. 电风扇发电的原理是电磁感应C. 电风扇发电过程是把电能转化为机械能D. 小灯泡发光是把光能转化为电能11.下列实验中，能说明电动机工作原理的是（）A. B. C. D.12.POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个用绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下列与POS 刷卡机读出信息原理相同的电器是（）A. 电烙铁B. 电磁继电器C. 发电机D. 电动机二、填空题13.根据“电磁感应现象”人类发明了________；利用电流的________，制造了电饭锅；实验室里常用________来检验物体是否带电。

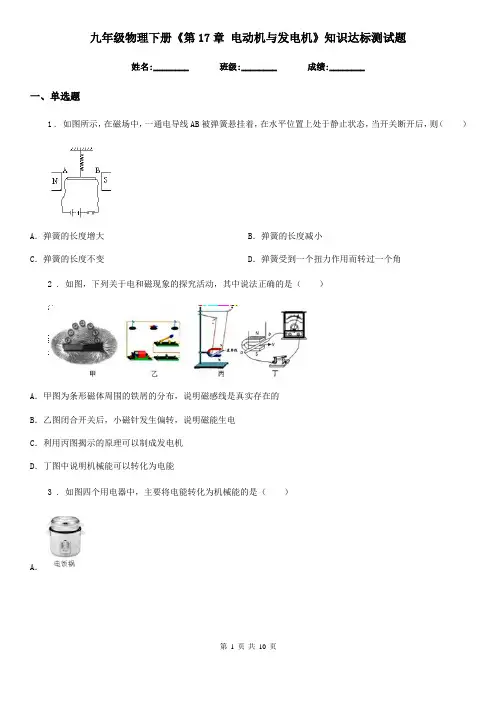

九年级物理下册《第17章电动机与发电机》知识达标测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，在磁场中，一通电导线AB被弹簧悬挂着，在水平位置上处于静止状态，当开关断开后，则（）A．弹簧的长度增大B．弹簧的长度减小C．弹簧的长度不变D．弹簧受到一个扭力作用而转过一个角2 . 如图，下列关于电和磁现象的探究活动，其中说法正确的是（）A．甲图为条形磁体周围的铁屑的分布，说明磁感线是真实存在的B．乙图闭合开关后，小磁针发生偏转，说明磁能生电C．利用丙图揭示的原理可以制成发电机D．丁图中说明机械能可以转化为电能3 . 如图四个用电器中，主要将电能转化为机械能的是（）A．B．C．D．4 . 在下列机器或装置是利用“通电导体在磁场中受力运动”的原理工作的是（）A．电话B．发电机C．电动机D．电磁起重机5 . 下列说法中，正确的是（）A．大气压强随着海拔高度的增加而不断的增大B．一定量的水凝固成冰的过程中，温度不变，内能减小C．电动机工作时将机械能转化为电能D．只有静止的物体才能被选为参照物6 . 下列说法不正确的是A．光导纤维是用次声波来传递信息B．核电站利用核能发电，核能是新能源C．电视广播、移动通信是用电磁波传递信号D．电磁继电器是通过控制低压电路的通断间接控制高压工作电路的通断7 . 下列家用电器中，应用了电动机的是A．电熨斗和日光灯B．电风扇和洗衣机C．电饭锅和微波炉D．电热毯和电热水壶8 . 如图所示的四个装置，可演示电动机原理的是A．B．C．D．9 . 如图所示，是关于电磁现象的实验装置图，下列分析正确的是A．图甲装置是研究磁场对电流的作用B．图乙装置是研究电流的磁效应C．图丙装置是研究磁体具有指南北性D．图丁装置所揭示的原理与扬声器的工作原理相同10 . 下图是课本中的几个实验，演示磁场对通电导体有力作用的是（）A．A B．B C．C D．D11 . 实验室要制造一个低温而干燥的环境,可以采用下列哪一措施（）A．采用大量的冰块使其熔化吸热B．利用电风扇猛烈地吹C．利用干冰的升华吸热D．打开室内冰箱门以降低温度12 . 下列现象中，物体是利用惯性而运动的是（）A．汽车刹车的运动过程B．跳远运动员起跳后，在水平方向上的运动过程C．从飞机上投下的救灾物质，在竖直方向上的运动过程D．钟摆从最高处向最低处摆动的过程13 . 2013年“数字化校园建设”在全国全面启动，很多学校安装了配套的电子设备，下列相关物理知识正确的是（）A．校门口安装电动门里的电动机是利用电磁感应现象原理B．班级安装投影仪是利用凸透镜成正立放大实像的原理C．电工师傅安装时用到的电工钳子是省力杠杆原理D．内部电路采用电磁继电器控制是利用磁场对电流的作用14 . 如图所示是四种设备的工作原理，有一个与其他三个明显不同，这个设备是A．B．C．D．15 . 如图所示的四个装置可以用来演示科学现象，则下列表述正确的是A．可用来演示电磁感应现象B．可用来演示电动机的原理C．可用来演示电流的磁效应D．可用来演示电磁铁的磁性强弱与电流大小的关系16 . 如图是有关电磁现象实验的装置图，其中是电动机工作原理的图是A．B．C．D．17 . 下列家用电器中，应用了电动机的是A．日光灯B．电风扇C．电饭锅D．电热水壶18 . 下列说法与物理史实相符的是（）A．电磁感应现象是奥斯特首先发现的B．电流周围存在磁场的现象是法拉第首先发现的C．电流、电压、电阻三者之间的关系是伏特首先研究得出的D．电流热效应的规律是焦耳首先发现的二、填空题19 . 在电风扇、电熨斗、电磁起重机、动圈式扬声器、动圈式话筒和发电机这些装置中，利用电磁感应原理工作的有________ 、________20 . 如图（甲）、（乙）所示的两个演示实验中，演示磁场对电流作用的是________ ；演示电磁感应现象的是________ ．（选填“甲”或“乙”）21 . 在空中沿水平方向匀速飞行的飞机，正在向灾区空投物资，空投过程中，飞机的动能和重力势能的变化情况是：动能__________，重力势能___________。

九年级物理下册《第十七章电动机与发电机》单元检测卷及答案(沪粤版)一、填空题(每空2分,共30分)1.英国物理学家在1831年发现了电磁感应现象,由此发明了(选填“发电机”或“电动机”),开创了电气时代的新纪元.2.在节能技术上,高铁动车组采用了再生制动方式:动车到站前先停止供电,由于惯性,动车会继续向前运行,电机线圈随车轮转动并在磁场中切割产生感应电流,将能转化为电能储存起来.3.如图所示的简易教具,螺丝尖与电池正极相连,下部紧贴在一柱形强磁铁上,当用一根导线分别与电池负极及强磁铁相碰时,螺丝将发生高速旋转,据此判断螺丝是由(选填“导体”或“绝缘体”)材料制成的,螺丝运动时将能转化为机械能.第3题图第4题图4.如图所示是一种动圈式耳机的内部结构示意图.当音圈中有大小和方向反复变化的电流通过时,音圈带动音膜(选填“向左”“向右”或“左右往复”)运动.音圈之所以运动,是由于磁场对有力的作用.5.某学习小组拆开一个废弃的电流表看到它的结构如图所示,线圈与接线柱相连.研究发现:当通以图示方向的电流时,线圈带动指针向右偏转.请你猜想:当通以相反方向的电流时,电流表指针将向(选填“左”或“右”)偏转,你猜想的依据是.6.通电直导线在磁场中受到磁场力的方向可以用左手定则来判断:伸开左手,使大拇指与其余四个手指垂直,并且都与手掌在同一个平面内,让磁感线从掌心垂直进入,并使四指指向电流的方向,这时大拇指所指的方向就是通电直导线所受磁场力的方向,如图甲所示.请你判断:图乙中的线圈是(选填“顺时针”或“逆时针”)转动的.甲乙7.如图甲是小明设计的发电装置,它由一个永磁铁(磁感线分布如图乙所示)和一个套在永磁铁槽中的线圈组成,外力推动线圈框架的P端,使线圈沿轴线方向做往复运动,此时便有电流通过小灯泡.该装置是利用原理制成的,小灯泡中流过的电流是(选填“直流电”或“交流电”).甲乙8.如图所示,当金属棒AB在磁场中水平向左运动时,会发生的现象有:①;②.二、选择题(每小题3分,共24分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列用电器使用了电动机的是( )A.电风扇B.电水壶C.台灯D.手电筒10.如图所示的手摇发电机跟灯泡连接,使线圈在磁场中转动,灯泡发光.要使灯泡变亮,下列方法可行的是( )A.对调发电机磁铁的磁极B.改变线圈转动的方向C.增大线圈的转速D.减弱磁场的磁性11.如图所示,两位同学沿东西方向站在两边,握住导线像摇跳绳一样迅速摇动这条导线,这时可以看到灵敏电流表的指针发生了偏转.关于这一过程中所发生的现象,下列说法中正确的是( )A.这一过程与电动机的工作原理相似B.这一现象可以说明地球周围存在磁场C.这一现象历史上最早是由奥斯特发现的D.这一过程中电能转化为其他形式的能12.如图所示,两根绝缘细线悬挂着的导体棒ab放在U形磁铁中央,ab两端连接着导线,在虚线框中接入某种实验器材可进行相应的实验探究.有下列两种说法:(1)接入灵敏电流表可探究电磁感应现象,与发电机原理相同;(2)接入电源可探究通电导体在磁场中是否受力,与电动机原理相同.则()A.只有(1)正确B.只有(2)正确C.(1)(2)都正确D.(1)(2)都错误第12题图第13题图13.法拉第圆盘发电机的示意图如图所示,铜圆盘安装在竖直的铜轴上,两铜片P、Q分别与圆盘的边缘和铜轴接触.圆盘处于方向竖直向上的匀强磁场B中,圆盘旋转时,电路中有感应电流产生.下列说法不正确．．．的是()A.若圆盘转动方向不变,转速发生变化,则电流方向可能发生变化B.若圆盘转动方向发生改变,磁场方向不变,则电流的方向一定改变C.若磁场方向改为竖直向下,圆盘转动方向不变,则电流的方向一定改变D.若圆盘转动方向及转速发生改变,且磁场方向改为竖直向下,电流的方向一定不变14.如图为直流电动机的工作原理图.以下相关分析中正确的是( )A.将电源和磁体的两极同时对调,线圈会反方向转动B.电动机换向器的作用是改变线圈转动方向C.电动机工作过程中,线圈中也产生感应电流D.电动机工作过程中,线圈中的电流方向保持不变15.(多选)如图所示是一款带滚轮的书包,其内部没装电池,但拖动书包使轮子滚动时,嵌在轮子里的LED灯会发光.下列选项中能反映此现象原理的是( )16.(多选)如图所示为几种电磁现象和应用,其中对应关系正确的是( )A BC D三、实验探究题(共46分)17.(6分)小赵利用如图所示装置探究“感应电流产生的条件”.(1)如图所示,a、b两接线柱间应接入的器材是.A.电源B.灵敏电流表C.滑动变阻器D.开关(2)要使感应电流的方向发生改变,可采取的具体措施是.A.使用磁性更强的磁体B.保持磁体静止,只改变导体竖直运动的方向C.保持磁体静止,只改变导体水平运动的方向D.改变磁极方向,同时改变导体水平运动的方向(3)实验发现导体左右运动的速度越快,感应电流越大,这说明感应电流的大小与有关.18.(14分)“在观察磁场对通电导体的作用”活动中,小敏按照如图所示组装了实验器材.(1)为完成该观察活动且使实验效果明显,放在蹄形磁铁磁场中的导体EF应选择下列哪种金属棒.(金属棒为实心且形状、体积相同,ρ铜>ρ铁=ρ钢>ρ铝,其电阻均很小,可忽略不计)A.铁棒B.钢棒C.铜棒D.铝棒(2)选择恰当的导体后,将滑动变阻器的滑片移动到适当位置.闭合开关,看到导体EF向右运动,说明磁场对通电导体有力的作用, (选填“发电机”“电动机”或“电磁铁”)就是根据该原理制成的.(3)将滑动变阻器的滑片向(选填“左”或“右”)端移动,发现导体EF向右运动且摆动的幅度更大,这说明磁场对通电导体作用力的大小与有关.(4)若要使导体EF向左运动,可采取的方法是.(写出一种即可)(5)若想用上述器材研究电磁感应现象,闭合开关前,应将电路中的电源换成(选填“小灯泡”“电压表”或“灵敏电流表”),同时将滑动变阻器的滑片移动到最(选填“左”或“右”)端,再闭合开关,让导体EF在磁场中做切割磁感线运动,观察实验现象.19.(8分)如图所示为小玲和小辉同学制作的一种直流电动机模型,他们用回形针做成两个支架,分别与电池的两极相连;用漆包线绕一个矩形线圈,以线圈引线为轴,并用小刀刮去轴一端的全部漆皮,另一端只刮去上半周漆皮,将线圈放在支架上,蹄形磁铁放在线圈周围.(1)按他们这种方法刮漆,线圈在平衡位置附近时会(选填“自动改变线圈中的电流方向”或“切断线圈中的电流”),目的是使线圈能够.(2)可以通过改变方向,改变线圈的转动方向.(填一种方法即可)(3)如果电池、导线的连接和性能良好,闭合开关后,发现线圈只抖动了一下,并不转动,这时可做的有效尝试有.(填一种方法即可)20.(8分)学习了电磁的相关知识后,某兴趣小组的同学猜想:既然电流周围存在着磁场,那么两根互相靠近的通电导线之间会相互吸引或排斥.他们将两根导线(可伸长)平行放置后固定(如图甲所示),然后依次通入如图乙、丙、丁所示的电流,通过反复实验证实了他们的猜想.请你根据图中的实验现象回答问题.甲乙丙丁戊(1)平行放置的两根通电导线之间的作用力的特点:①当两根导线中的电流方向相同时,两根导线相互;②当两根导线中的电流方向相反时,两根导线相互.(2)分析图,可以探究两根平行放置的通电导线之间的相互作用力的大小与电流大小的关系.(3)如图戊所示,将一柔软的导线弯成星形,并将其置于光滑水平桌面上,然后将开关S闭合,则该星形回路将.A.不变形B.会变形,所围面积增大C.会变形,所围面积减小D.会变形,所围面积不变21.(10分)如图是科技小组的同学制作的“电能无线传输”装置的示意图.图中送电线圈利用电流产生磁场,受电线圈利用磁场产生电流.受电线圈正对并靠近送电线圈可以产生电流,使灯泡发光,实现电能的无线传输.(1)送电线圈是利用电流的效应工作的,与受电线圈产生电流的原理相同的是(选填“电动机”或“发电机”).(2)受电线圈中电流大小可以通过灯泡来反映.(3)该小组同学想探究影响受电线圈两端电压大小的因素,猜想它可能与受电线圈的匝数、直径及两线圈之间的距离有关.通过查阅资料,他们了解到受电线圈两端电压与线圈匝数的关系.接着,他们用相同材质的漆包线绕制了多个匝数相同但直径不同的受电线圈,对其余两个猜想进行探究.实验数据如下表.(送电线圈直径为70.0 mm)实验次数受电线圈的直径D/mm两线圈之间的距离d/mm受电线圈两端的电压U/V170.022.08.6270.011.014.1370.0 5.520.54145.0 5.510.35105.0 5.516.9645.0 5.513.9732.0 5.5 5.4①分析三次实验数据可初步得出结论:在受电线圈的直径和匝数相同时,两线圈之间的距离越小,受电线圈两端的电压越大;②分析3、4、5、6、7五次实验数据可初步得出结论:在两线圈之间的距离和受电线圈的匝数相同的情况下,受电线圈直径增大时,其两端电压.(4)通过实验,小组同学发现电能无线传输存在传输距离的缺点.参考答案1.【答案】法拉第发电机2.【答案】磁感线机械3.【答案】导体电4.【答案】左右往复通电导体5.【答案】左线圈在磁场中的受力方向与电流方向有关6.【答案】顺时针7.【答案】电磁感应交流电8.①L吸引铁块,使弹簧伸长②线圈abcd发生转动(或小磁针发生转动,合理即可)9.【答案】A 10.【答案】C 11.【答案】B 12.【答案】C13.【答案】A 14.【答案】C 15.【答案】AD 16.【答案】AB17.【答案】(1)B (2)C (3)导体切割磁感线的速度大小18.【答案】(1)D (2)电动机(3)右电流的大小(4)改变电流方向(或改变磁场方向) (5)灵敏电流表右19.【答案】(1)切断线圈中的电流持续转动(2)电流(或磁场) (3)增大电路中的电流(或换用磁场更强的磁铁)20.【答案】(1)吸引排斥(2)丙、丁(3)B21.【答案】(1)磁(1分) 发电机(2)亮度(或两端的电压大小)(3)①1、2、3(1分) ②先增大后减小(4)小。

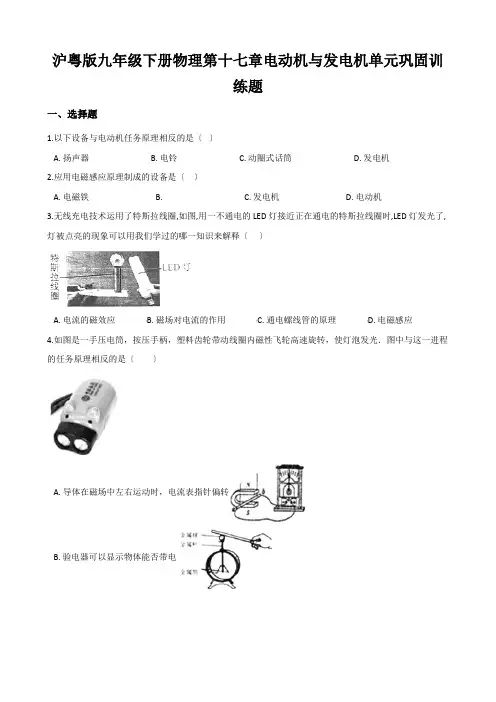

沪粤版九年级下册物理第十七章电动机与发电机单元巩固训练题一、选择题1.以下设备与电动机任务原理相反的是〔〕A. 扬声器B. 电铃C. 动圈式话筒D. 发电机2.应用电磁感应原理制成的设备是〔〕A. 电磁铁B.C. 发电机D. 电动机3.无线充电技术运用了特斯拉线圈,如图,用一不通电的LED灯接近正在通电的特斯拉线圈时,LED灯发光了,灯被点亮的现象可以用我们学过的哪一知识来解释〔〕A. 电流的磁效应B. 磁场对电流的作用C. 通电螺线管的原理D. 电磁感应4.如图是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光．图中与这一进程的任务原理相反的是〔〕A. 导体在磁场中左右运动时，电流表指针偏转B. 验电器可以显示物体能否带电C. 不同的电磁铁下吸引的小铁钉数目不同D. 通电导体在磁场中受力运动5.如下图的四个装置中与发电机任务原理相反的是〔〕A. B. C. D.6.同窗们做实验的装置如下图，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来，那么在以上的实验中以下说法正确的选项是〔〕A. 实验装置中的甲装置发生的现象在生活中的运用是电动机B. 实验装置中的甲装置把电能转化为机械能C. 实验装置中的乙装置运用的原理是磁场对电流的作用D. 假定将导体ab水平用力向左移动，导体cd的运动方向不变7.如下图是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮快速旋转，使灯泡发光．如图乙所示四个实验中与手压电筒的任务原理相反的是〔〕A. B. C. D.8.如下图，是动圈式扬声器的结构表示图，它的原理是〔〕A. 电磁感应现象B. 磁极间的相互作用C. 把电信号转换成声信号D. 静电感应现象9.用图所示的电路研讨〝磁场对通电导线的作用〝时，以下做法可以改动导线受力方向的是〔〕A. 只改动电流方向B. 增大电流C. 减小电流D. 对调磁场同时改动电流方向10.请你依据此题图中的实验原理图找到对应的实践运用〔〕A. 磁悬浮列车能悬浮B. 电风扇C. 手摇发电机D. 汽油机11.如下图，是王浩同窗探求感应电流方向与哪些要素有关的实验情形〔图中箭头表示导体的运动方向〕，以下说法中正确的选项是〔〕A. 比拟图a和图c可知，感应电流的方向与磁场方向和导体运动方向有关B. 由图d可以得出结论，感应电流的方向跟导体能否运动有关C. 比拟图b和图c可知，感应电流的方向与导体运动方向有关D. 比拟图a和图b可知，感应电流的方向与磁场方向有关12.我国未来的航母将采用自行研制的电磁弹射器，如下图．电磁弹射器的弹射车与飞机前轮衔接，并处于强磁场中，当弹射车内的导体通以强电流时，即可遭到弱小的推力．以下实验中，与电磁弹射器任务原理分歧的是〔〕A. B. C. D.二、填空题13.有一种〝车窗爆破器〞，末尾陆续装置在公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流经过时，爆破器中的〝钨钢头〞会发生一个瞬间的冲击力。

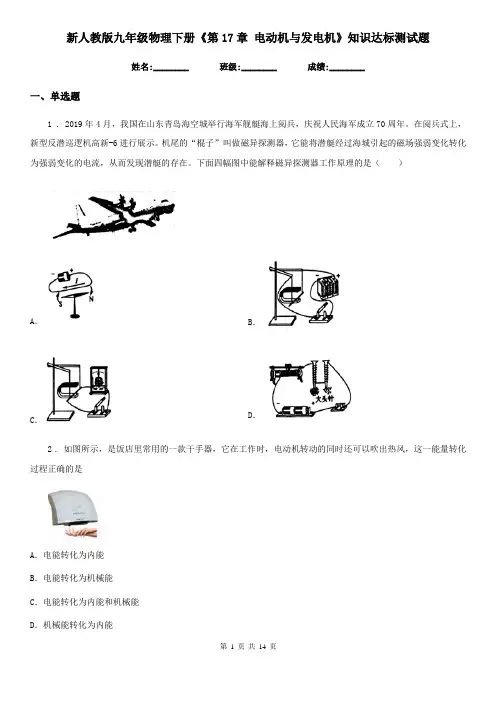

新人教版九年级物理下册《第17章电动机与发电机》知识达标测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 2019年4月，我国在山东青岛海空城举行海军舰艇海上阅兵，庆祝人民海军成立70周年。

在阅兵式上，新型反潜巡逻机高新-6进行展示。

机尾的“棍子”叫做磁异探测器，它能将潜艇经过海城引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。

下面四幅图中能解释磁异探测器工作原理的是（）A．B．D．C．2 . 如图所示，是饭店里常用的一款干手器，它在工作时，电动机转动的同时还可以吹出热风，这一能量转化过程正确的是A．电能转化为内能B．电能转化为机械能C．电能转化为内能和机械能D．机械能转化为内能3 . 下列说法中不正确的是（）A．奥斯特的成绩是电流周围有磁场B．阿基米德的成绩是杠杆平衡条件C．托里拆利证明了大气压强的存在D．伽利略是第一位提出“物体的运动不需要力来维持”的科学家4 . 如图，木块竖立在小车上，随小车一起以相同的速度向右作匀速直线运动。

下列分析正确的是A．木块受到小车向右的摩擦力B．木块受到的重力与小车对木块的支持力是一对平衡力C．木块运动速度越大，惯性也越大D．当小车受到阻力突然停止运动时，木块将向左倾倒5 . 在1831年发现电磁感应现象的物理学家是（）A．法拉第B．奥斯特C．欧姆D．安培6 . 如图所示是某同学在研究通电导体在磁场中受力作用的实验图，接通电源后，导体AB受力的作用发生运动，然后改变电流方向或磁感线的方向，以下不正确的是（）A．在上述实验现象里，是机械能转化为电能B．通电导体在磁场里受力的方向跟电流方向有关C．通电导体在磁场里受力的方向跟磁感线方向有关D．同时改变电流方向和磁感线方向，通电导体受力方向不变7 . 下列设备中，利用电流来做功的是①电灯②吸尘器③电风扇④电池组⑤蓄电池⑥开关A．①②③B．①⑥⑦C．②③④D．④⑤⑥⑦8 . （2分）对下列四幅图的理解不正确的是（）A．如图通电导体周围存在磁场B．如图利用磁场对电流的作用，可以制成电动机C．如图闭合电路的一部分导体在磁场中运动时，导体中一定会产生感应电流D．如图电磁继电器是根据电流磁效应原理制成的电路自动控制开关9 . 如图是新一代电动自平衡独轮车，四个选项中能表示其工作原理的是A．B．C．D．10 . 实验室要制造一个低温而干燥的环境,可以采用下列哪一措施（）A．采用大量的冰块使其熔化吸热B．利用电风扇猛烈地吹C．利用干冰的升华吸热D．打开室内冰箱门以降低温度11 . 如图（a）所示在微型电扇的插头处接一个发光二极管，用手旋转叶片，发现发光二极管发光了，下图四个实验中能解释上述现象的是D．A．B．C．12 . 如图所示，是一个磁信息阅读器．只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息．以下电器件中工作原理与此相似的是A．扬声器B．发电机C．电磁继电器D．电铃13 . 1820年4月，丹麦物理学家奥斯特发现了电流的磁效应，根据哲学思想对立与统一，人们认为，既然电可以产生磁，那么磁是否能产生电呢，科学家们经过10多年的努力，在无数次的挫折与失败之后，终于在1831年一个偶然的机会里，英国科学家法拉第发现了磁可以生电。

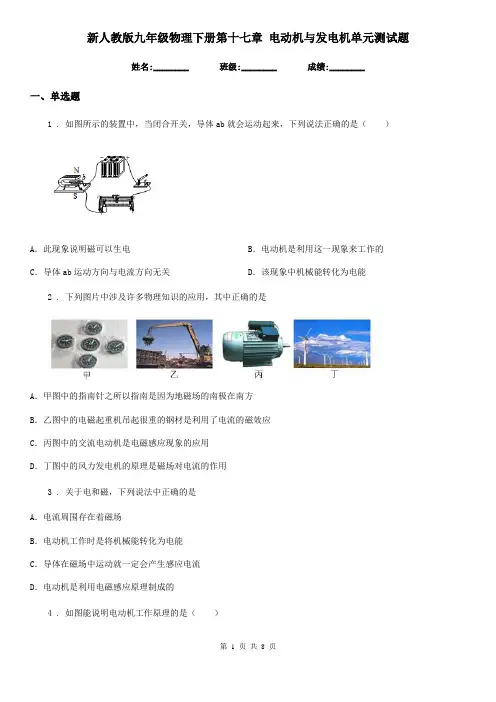

新人教版九年级物理下册第十七章电动机与发电机单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的装置中，当闭合开关，导体ab就会运动起来，下列说法正确的是（）A．此现象说明磁可以生电B．电动机是利用这一现象来工作的C．导体ab运动方向与电流方向无关D．该现象中机械能转化为电能2 . 下列图片中涉及许多物理知识的应用，其中正确的是A．甲图中的指南针之所以指南是因为地磁场的南极在南方B．乙图中的电磁起重机吊起很重的钢材是利用了电流的磁效应C．丙图中的交流电动机是电磁感应现象的应用D．丁图中的风力发电机的原理是磁场对电流的作用3 . 关于电和磁，下列说法中正确的是A．电流周围存在着磁场B．电动机工作时是将机械能转化为电能C．导体在磁场中运动就一定会产生感应电流D．电动机是利用电磁感应原理制成的4 . 如图能说明电动机工作原理的是（）A．B．C．D．5 . 下列哪位科学家首先发现了电流的磁效应（）A．奥斯特B．焦耳C．法拉第D．安培6 . 如图所示的四个实验中，说明发电机工作原理的实验是（）A．B．C．D．7 . 庆祝中华人民共和国成立70周年阅兵式上，“轰油-6”伸出输油管准备与“歼-10B”对接，演示空中加油，下列说法正确的是A．以地面为参照物，“轰油-6”是静止的B．对接后，“轰油-6”相对“歼-10B”是静止的C．对接后，“歼-10B”相对输油管是运动的D．不管以“轰油-6”还是“歼-10B”为参照物，地面的观众都是静止的8 . 根据欧姆定律可得，对此公式说法正确的是（）A．加在导体两端的电压越大，导体的电阻越小B．导体的电阻等于导体两端的电压与通过导体的电流之比C．导体中的电流越大，则电阻越小D．导体的电阻与电压成正比，与电流成反比9 . 用图电路演示“通电铝棒在磁场中受力情况”时，下列做法可以改变铝棒受力方向的是（）A．改变电流的大小B．改变蹄形磁铁的磁性强弱C．只改变电流方向D．对调磁极同时改变电流方向10 . 如图所示，是班上几个同学送小明乘坐火车回家时的情景示意图当火车徐徐开动时，小明坐在窗边，却看到几个同学渐渐向后退去，那么小明不可能选择的参照物是A．火车B．火车内其他乘客C．小明D．同学11 . 下列用来防止电热危害的物体是（）A．供取暖用的电热毯B．引爆炸药的电热装置C．电熨斗的金属外壳D．电视机的散热窗二、填空题12 . 如图，是用来探究“让通电导体ab在磁场中动起来”的实验装置图。
