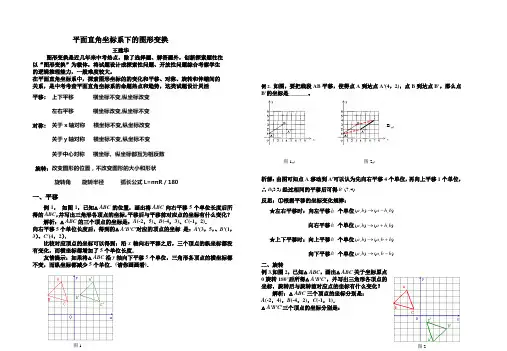

平面直角坐标系下的图形变换王建华图形变换是近几年来中考热点，除了选择题、解答题外，创新探索题往往以“图形变换”为载体，将试题设计成探索性问题、开放性问题综合考察学生的逻辑推理能力，一般难度较大。
在平面直角坐标系中，探索图形坐标的的变化和平移、对称、旋转和伸缩间的关系，是中考考查平面直角坐标系的命题热点和趋势，这类试题设计灵活平移: 上下平移横坐标不变,纵坐标改变左右平移横坐标改变,纵坐标不变对称: 关于x轴对称横坐标不变,纵坐标改变关于y轴对称横坐标不变,纵坐标不变关于中心对称横坐标、纵坐标都互为相反数旋转：改变图形的位置，不改变图形的大小和形状旋转角旋转半径弧长公式L=nπR／180一、平移例1，如图1，已知△ABC的位置，画出将ABC向右平移5个单位长度后所得的ABC，并写出三角形各顶点的坐标，平移后与平移前对应点的坐标有什么变化？解析：△ABC的三个顶点的坐标是：A(-2，5)、B(-4，3)、C(-1，2)．向右平移5个单位长度后，得到的△A′B′C′对应的顶点的坐标是：A′(3，5，、B′(1，3）、C′(4，2）．比较对应顶点的坐标可以得到：沿x轴向右平移之后，三个顶点的纵坐标都没有变化，而横坐标都增加了5个单位长度．友情提示：如果将△ABC沿y轴向下平移5个单位，三角形各顶点的横坐标都不变，而纵坐标都减少5个单位．(请你画画看)．例2. 如图，要把线段AB平移，使得点A到达点A'(4，2)，点B到达点B'，那么点B'的坐标是_______。
析解：由图可知点A移动到A/可以认为先向右平移4个单位，再向上平移1个单位，∴)3,3(B经过相同的平移后可得)4,7(/B反思：①根据平移的坐标变化规律：★左右平移时：向左平移h个单位),(),(bhaba-→向右平移h个单位),(),(bhaba+→★上下平移时：向上平移h个单位),(),(hbaba+→向下平移h个单位),(),(hbaba-→二、旋转例3.如图2，已知△ABC，画出△ABC关于坐标原点0旋转180°后所得△A′B′C′，并写出三角形各顶点的坐标，旋转后与旋转前对应点的坐标有什么变化？解析：△ABC三个顶点的坐标分别是：A(-2，4)，B(-4，2)，C(-1，1)．△A′B′C′三个顶点的坐标分别是：图2图1B/图2图1A′(2，-4)，B′(4，-2)，C′(1，-1)．比较对应点的坐标可以发现：将△ABC沿坐标原点旋转180°后，各顶点的坐标分别是原三角形各顶点坐标的相反数．例3如图，在直角坐标系中，△ABO的顶点A、B、O的坐标分别为（1，0）、（0，1）、（0，0）.点列P1、P2、P3、…中的相邻两点都关于△ABO的一个顶点对称：点P1与点P2关于点A对称，点P2与点P3关于点B对称，点P3与P4关于点O对称，点P4与点P5关于点A对称，点P5与点P6关于点B对称，点P6与点P7关于点O 对称，….对称中心分别是A、B，O，A，B，O，…，且这些对称中心依次循环.已知点P1的坐标是（1，1），试求出点P2、P7、P100的坐标.分析：本题是一道和对称有关的探索题，是在中心对称和点的坐标知识基础上的拓宽题，由于是规律循环的对称，所以解决问题的关键是找出循环规律.如图，标出P1到P7各点，可以发现点P7和点P1重合，继续下去可以发现点P8和点P2循环,所以6个点循环一次，这样可以求出各点的坐标.解：如图P2(1,-1)，P7(1,1)，因为100除以6余4，所以点P100和点P4的坐标相同，所以P100的坐标为(1,-3).三、对称例4．如图3，已知△ABC，画出△ABC关于x轴对称的△A′B′C′，并写出各顶点的坐标．关于x轴对称的两个三角形对应顶点的坐标有什么关系？解析：△ABC三个顶点的坐标分别是：A(1，4)，B(3，1)，C(-2，2)．△A′B′C′三个顶点的坐标分别是：A′(1，-4)，B′(3，-1)，C′(-2，-2)．观察各对应顶点的坐标可以发现：关于x轴对称两个三角形的对应顶点的横坐标不变，纵坐标互为相反数．友情提示：关于y轴对成的两个图形，对称点的纵坐标不变，横坐标互为相反数．在直角坐标系中，ABC△的三个顶点的位置如图3所示．（1）请画出ABC△关于y轴对称的A B C'''△（其中A B C'''，，分别是A B C，，的对应点，不写画法）；（2）直接写出A B C'''，，三点的坐标：(_____)(_____)(_____)A B C'''，，．析解：如图4，根据关于y轴对称的点的纵坐标不变，横坐标为原横坐标的相反数，即横坐标乘以1-，故可得（2）(23)A'，，(31)B'，，(12)C'--，反思：★关于x轴对称的点的横坐标不变，纵坐标为原纵坐标的相反数，即纵坐标乘以1-★关于y轴对称的点的纵坐标不变，横坐标为原横坐标的相反数，即横坐标乘以1-★关于原点成中心对称的点的，横坐标为原横坐标的相反数，纵坐标为原纵坐标的相反数，即横坐标、纵坐标同乘以1-四、位似例4 如图4，已知△ABC，画出△ABC以坐标原点0为位似中心的位似△A′B′C′，使△A′B′C′在第三象限，与△ABC 的位似比为21，写出三角形各顶点的坐标，位似变换后对应顶点发生什么变化？解析：△ABC三个顶点的坐标分别是：A(2，2)，B(6，4)，C(4，6)．△A′B′C′三个顶点的坐标分别是：A′(-1，-1)，B′(-3，-2)，C′(-2，-3)．图31 2 xO1-1ABCy1 2 xO1-1ABCA'B'C'y图3 图4C B AA 2C 2A 1B 1C 1O观图形可知，△A ′B ′C ′各顶点的坐标分别是△ABC对应各顶点坐标21的相反数．友情提示： △ABC 以坐标原点0为位似中心的位似△A ′B ′C ′，当△A ′B ′C ′与△ABC 的位似比为21，且△A ′B ′C ′在第一象限时， △A ′B ′C ′各顶点的坐标分别是△ABC 各顶点坐标的21．课前练习：在如图的方格纸中,每个小方格都是边长为1个单位的正方形,△ABC 的三个顶点都在格点上(每个小方格的顶点叫格点). ⑴画出△ABC 向下平移4个单位后的△A 1B 1C 1;⑵画出△ABC 绕点O 顺时针旋转90°后的△A 2B 2C 2,并求出A 旋转到A 2所经过的路线长.解:⑴画出△A 1B 1C 1;⑵画出△A 2B 2C 2, ,连接OA 1、OA 2,OA=2223+=13点A 旋转到A 2,所经过的路线长为:ι=9013131802ππ⋅=点评:图形的变换可以转化为点的问题,即找到顶点变换后的对应点,再顺次连接这些点即可得到图形.旋转变换要明确旋转中心、旋转方向、旋转半径、旋转角度；平移变换要明确平移的方向和距离；作一个图形关于某点的中心对称图形要明确对应点的连线经过对称中心，且对应点到对称中心的距离相等；作一个图形关于某一条直线的的对称图形，要明确对应点的连线被对称轴平分，且对应点到对称轴的距离相等。
不同平面坐标系的定义及转换参数设置下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
不同平面坐标系的定义及转换参数设置该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 不同平面坐标系的定义及转换参数设置 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!平面坐标系是用来描述平面上点的位置的一种数学工具。
平面直角坐标系和极坐标系的转化在我们这个平面直角坐标系和极坐标系的世界里，简直像是一场数学界的双人舞，嘿，想想看，一个是规规矩矩的方块，一个则是摇摆自如的圆圈，真是妙不可言！直角坐标系就像一个标准的舞台，X轴和Y轴就像舞者的脚，稳稳地站在那儿，互相垂直，给人一种特别踏实的感觉。
我们在这个舞台上可以随心所欲，像个画家一样，自由地在上面描绘出自己的点，线和面，尤其是坐标点，想象一下，(3, 4)就在这里等着我们去发现它的美丽。
而说到极坐标系，哇，真是另一个精彩的世界！它就像在一个魔法的圆圈里转悠，坐标不再是简单的X和Y，而是用半径和角度来表示。
想象一下，在这个圆圈上，我们不再是固定的，而是可以随意旋转，选择自己的方向。
极坐标里的每一个点都带着一点神秘，距离中心的远近和转动的角度，让人忍不住想去探索。
嘿，你可以想象一下，如果你是在一个游乐场，旋转木马上欢快地转圈，肆意享受这份快乐！要说这两者的转化，那简直是令人兴奋的冒险，像是换了一身行头，走上不同的舞台。
比如说，想把直角坐标转换成极坐标，首先得搞清楚一个小秘密，那就是用勾股定理，找到你和坐标原点之间的直线距离，这个距离就是极坐标的半径r。
角度呢？呵呵，得用反正切函数来计算，简直像在解一个迷题，让人觉得特别过瘾。
于是，从(3, 4)这个点开始，嘿，换上极坐标的服装，咱们就能找到它在极坐标中的新身份，r和θ的组合，真是让人心潮澎湃。
但是，事情并不是总是那么简单，转化的时候，有时候就像是在解数学题，一不小心就会出错。
特别是当你在计算角度的时候，如果不小心把象限搞错了，那可就像是掉进了深渊，出不来了。
要记得，角度是个敏感的家伙，尤其是在第二和第三象限时，得加上180度，这样才能把它带到正确的位置。
哎呀，这就像人生中，得时刻保持清醒，才能找到属于自己的方向，不然就会迷失在复杂的计算中。
当我们再反过来，从极坐标变回直角坐标时，就得用到简单的三角函数。
说白了，就是用r乘以cos(θ)和r乘以sin(θ)，就能找到X和Y了。

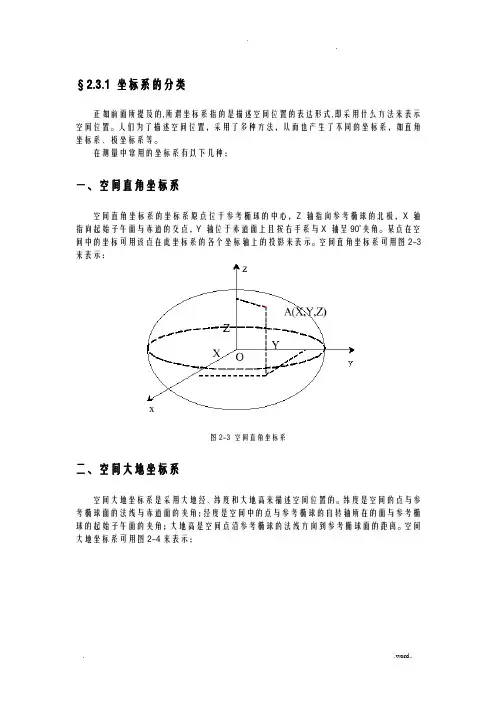

§2.3.1 坐标系的分类正如前面所提及的,所谓坐标系指的是描述空间位置的表达形式,即采用什么方法来表示空间位置。
人们为了描述空间位置，采用了多种方法，从而也产生了不同的坐标系，如直角坐标系、极坐标系等。
在测量中常用的坐标系有以下几种：一、空间直角坐标系空间直角坐标系的坐标系原点位于参考椭球的中心，Z 轴指向参考椭球的北极，X 轴指向起始子午面与赤道的交点，Y 轴位于赤道面上且按右手系与X 轴呈90°夹角。
某点在空间中的坐标可用该点在此坐标系的各个坐标轴上的投影来表示。
空间直角坐标系可用图2-3来表示：图2-3 空间直角坐标系二、空间大地坐标系空间大地坐标系是采用大地经、纬度和大地高来描述空间位置的。
纬度是空间的点与参考椭球面的法线与赤道面的夹角；经度是空间中的点与参考椭球的自转轴所在的面与参考椭球的起始子午面的夹角；大地高是空间点沿参考椭球的法线方向到参考椭球面的距离。
空间大地坐标系可用图2-4来表示：图2-4空间大地坐标系三、平面直角坐标系平面直角坐标系是利用投影变换，将空间坐标空间直角坐标或空间大地坐标通过某种数学变换映射到平面上，这种变换又称为投影变换。
投影变换的方法有很多，如横轴墨卡托投影、UTM 投影、兰勃特投影等。
在我XX 用的是高斯-克吕格投影也称为高斯投影。
UTM 投影和高斯投影都是横轴墨卡托投影的特例，只是投影的个别参数不同而已。
高斯投影是一种横轴、椭圆柱面、等角投影。
从几何意义上讲，是一种横轴椭圆柱正切投影。
如图左侧所示，设想有一个椭圆柱面横套在椭球外面，并与某一子午线相切〔此子午线称为中央子午线或轴子午线〕，椭球轴的中心轴CC ’通过椭球中心而与地轴垂直。
高斯投影满足以下两个条件：1、 它是正形投影；2、 中央子午线投影后应为x 轴，且长度保持不变。
将中央子午线东西各一定经差〔一般为6度或3度〕X 围内的地区投影到椭圆柱面上，再将此柱面沿某一棱线展开，便构成了高斯平面直角坐标系，如以下图２－５右侧所示。
