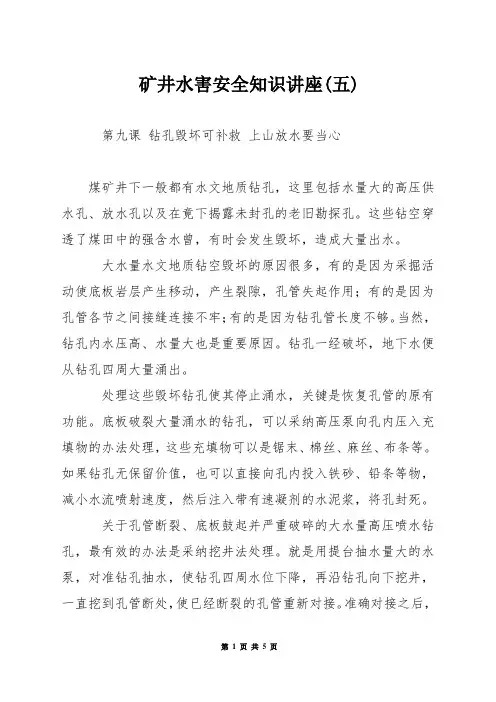

矿井水害安全知识讲座(五)第九课钻孔毁坏可补救上山放水要当心煤矿井下一般都有水文地质钻孔,这里包括水量大的高压供水孔、放水孔以及在竟下揭露未封孔的老旧勘探孔。
这些钻空穿透了煤田中的强含水曾,有时会发生毁坏,造成大量出水。
大水量水文地质钻空毁坏的原因很多,有的是因为采掘活动使底板岩层产生移动,产生裂隙,孔管失起作用;有的是因为孔管各节之间接缝连接不牢;有的是因为钻孔管长度不够。
当然,钻孔内水压高、水量大也是重要原因。
钻孔一经破坏,地下水便从钻孔四周大量涌出。
处理这些毁坏钻孔使其停止涌水,关键是恢复孔管的原有功能。
底板破裂大量涌水的钻孔,可以采纳高压泵向孔内压入充填物的办法处理,这些充填物可以是锯末、棉丝、麻丝、布条等。
如果钻孔无保留价值,也可以直接向孔内投入铁砂、铅条等物,减小水流喷射速度,然后注入带有速凝剂的水泥浆,将孔封死。
关于孔管断裂、底板鼓起并严重破碎的大水量高压喷水钻孔,最有效的办法是采纳挖井法处理。
就是用提台抽水量大的水泵,对准钻孔抽水,使钻孔四周水位下降,再沿钻孔向下挖井,一直挖到孔管断处,使已经断裂的孔管重新对接。
准确对接之后,将破损的孔钢管再行焊接。
焊好后,将挖下的小井再用混凝土牢牢回填。
这样,钻孔又可以完好使用。
对无孔管的喷水钻孔,也可以利用抽水挖井的办法处理。
抽水后,向下挖井并埋入新的孔管,等待回填的混凝土凝固之后,用注浆泵将孔封掉,或完好保留做供水之用。
采掘煤层有老空威胁的地区上山掘进必须探水,因为水害威胁较大,施工必须十分当心。
按探水制定,上山煤巷掘进的探水空应布置成扇形,扇形群孔每组之间的夹角不能太大,也不能太小,一般以10度到15度为宜。
中间的沿巷道前进方向一组,两侧各两组,煤层厚度大于两米时一般孔数不少于3个,煤厚增大时孔数还要增加。
沿顶板掘进的煤巷,探水孔除有平行顶板的钻孔外,其余钻孔应依次向下斜,并最少有一个孔见到煤层底板。
沿煤层底板掘进的巷到,钻孔应依次向上斜,并确保要有一个钻空见到煤层底板。

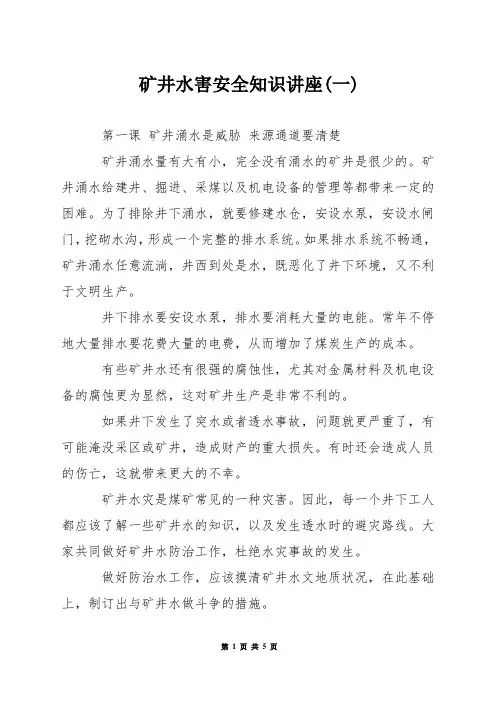

矿井水害安全知识讲座(一)第一课矿井涌水是威胁来源通道要清楚矿井涌水量有大有小,完全没有涌水的矿井是很少的。
矿井涌水给建井、掘进、采煤以及机电设备的管理等都带来一定的困难。
为了排除井下涌水,就要修建水仓,安设水泵,安设水闸门,挖砌水沟,形成一个完整的排水系统。
如果排水系统不畅通,矿井涌水任意流淌,井西到处是水,既恶化了井下环境,又不利于文明生产。
井下排水要安设水泵,排水要消耗大量的电能。
常年不停地大量排水要花费大量的电费,从而增加了煤炭生产的成本。
有些矿井水还有很强的腐蚀性,尤其对金属材料及机电设备的腐蚀更为显然,这对矿井生产是非常不利的。
如果井下发生了突水或者透水事故,问题就更严重了,有可能淹没采区或矿井,造成财产的重大损失。
有时还会造成人员的伤亡,这就带来更大的不幸。
矿井水灾是煤矿常见的一种灾害。
因此,每一个井下工人都应该了解一些矿井水的知识,以及发生透水时的避灾路线。
大家共同做好矿井水防治工作,杜绝水灾事故的发生。
做好防治水工作,应该摸清矿井水文地质状况,在此基础上,制订出与矿井水做斗争的措施。
矿井涌水常见的来源有以下几种:地表水大气降水的渗入或流入,往往是开采地形低洼且埋藏较浅的煤层的主要水源,在雨季表现得尤为显然;地面上的河流、湖泊、水库、池塘水,也会渗入和流入井下成为矿井水。
地表水能否成为矿井水源,除了开采深度条件外,还与地层构造和采煤方法有关。
地下水有些岩层具有空隙、裂隙或溶洞并含有地下水,我们把它叫作含水层。
流沙层和砾石层中的水叫孔隙水,石灰含水层中的水叫溶洞水,砂岩中的水属于裂隙水。
地下水是可以流动的,并不断接受地表水的补给,开采越深水压越高、裂隙溶洞越大含水也越丰富,它是井下最直接、最常见的水源。
当井下巷道或回采工作面一旦揭露这些含水层时,水便会特别,危害性较大。
老空水过去采过的小煤窑以及矿井里废弃的旧巷道,经常有很多积水。
当采掘工作面与它们打透时,很短时间内会有大量积水涌入,来势凶猛,造成透水事故,破坏性很大。
防治水培训资料前言俗话说:“水火无情”。
矿井水害是煤矿五大自然灾害之一。
透水事故显然发生次数不算高,但是每次事故造成的人员伤亡和经济损失却比顶板、机电、运输、爆炸事故大的多.由此可见,矿井防治水对煤矿的正常生产的重要性。
第一章矿井水灾的危害在煤矿生产过程中,常常会遇到水害的威胁,发生不同程度的透水事故,轻者要增加排水设备的费用,使煤矿生产成本增加,生产条件恶化,管理困难。
重者造成伤忙或淹井事故,直接威胁职工安全和国家财产安全。
其主要表现归纳以下几个方面:一、顶板淋水大,巷道空气湿度增大,对工人的身体健康和劳动都会带来一定的影响.二、矿井水的水量越大,需要安装的排水设备就越多,排水所用的费用就越高,增加了原煤的生产成本.三、矿井水对矿井内的金属设备、钢轨和金属支架等具有腐蚀作用,大大缩短了生产设备的使用寿命。
四、为了防止矿井水害威胁,有时需要留设防水煤柱,影响了煤炭的回收和充分利用,有的甚至无法在开采。
五、当矿井的涌水量高于矿井的排水能力或突然溃水时,轻者造成矿井停产或局部巷道被淹没,重者造成人员伤忙,甚至矿毁人亡.第二章矿井水害发生的原因矿井水害发生,究其原因不外乎自然和人的两大原因。
自然原因,主要是我国地质构造条件复杂,实属不易,而人为因素也是发生水灾的主要原因,防水工作做好了,水害事故的发生可大大减少.造成矿井水害的原因归纳如下:一、水及资料不清,盲目施工.对矿井田内水源的分布情况及其相互连通的关系等水文地质情况不清楚或掌握不准确,盲目施工。
二、井筒位置不适当,假如井筒位置选择在当地最高洪水位以下的河谷或洼地,一旦暴雨袭来,山洪暴发,就可能造成淹井事故。
三、麻痹大意四、地面防洪、防水措施不当,或因对防洪设施管理不善,暴雨山洪冲毁防洪工程,使地面水涌入井下,造成灾害。
五、工程质量低劣,井巷严重塌落,导致强含水层突水。
六、管理不善,井下无防水闸门或虽有闸门但未及时关闭,矿井突水时不能发挥堵截作用。

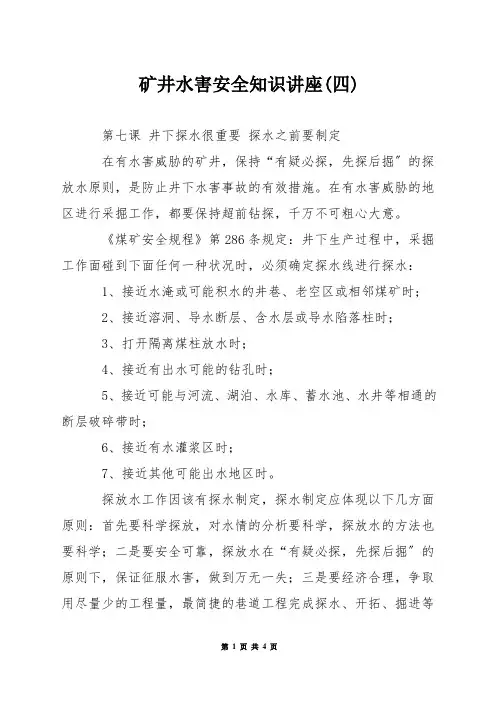

矿井水害安全知识讲座(四)第七课井下探水很重要探水之前要制定在有水害威胁的矿井,保持“有疑必探,先探后掘〞的探放水原则,是防止井下水害事故的有效措施。
在有水害威胁的地区进行采掘工作,都要保持超前钻探,千万不可粗心大意。
《煤矿安全规程》第286条规定:井下生产过程中,采掘工作面碰到下面任何一种状况时,必须确定探水线进行探水:1、接近水淹或可能积水的井巷、老空区或相邻煤矿时;2、接近溶洞、导水断层、含水层或导水陷落柱时;3、打开隔离煤柱放水时;4、接近有出水可能的钻孔时;5、接近可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带时;6、接近有水灌浆区时;7、接近其他可能出水地区时。
探放水工作因该有探水制定,探水制定应体现以下几方面原则:首先要科学探放,对水情的分析要科学,探放水的方法也要科学;二是要安全可靠,探放水在“有疑必探,先探后掘〞的原则下,保证征服水害,做到万无一失;三是要经济合理,争取用尽量少的工程量,最简捷的巷道工程完成探水、开拓、掘进等生产准备任务;四是要争取高效,在多方协调下,合理安排,争取尽快完成探水任务不影响工期。
探水制定大致应包括如下三方面内容:1、探水地区的水文地质状况分析。
由探放水技术人员调查区域资料,提出水害性质、受水威胁的范围和程度、划定水害威胁边界、估算涌水量和总涌水量,划定探水线、制定出要留设的防水煤柱尺寸。
此外,还要分析放水后对地面的影响,地表是否会产生下沉,是否产生塌陷坑以及建筑物破坏的状况。
2、依据水害性质由开采技术人员制定开拓方案及防水方案。
其中有:探水区的开拓方案;巷道布置及施工顺序;巷道断面支护形式;流水水沟大小;流水路线;临时排水设施;水闸门及水阀墙的位置;放水的同意放水量;人员避灾路线及预防有害气体的措施等。
3、在上述巷道布置的基础上,制定探水孔的钻探施工方案。
探水施工内容包括:每次探水的位置;确定探水超前距;确定每次探水的孔数、孔的方向及角度;孔径管的制定和安装马蹄工放水所必须要的时间。

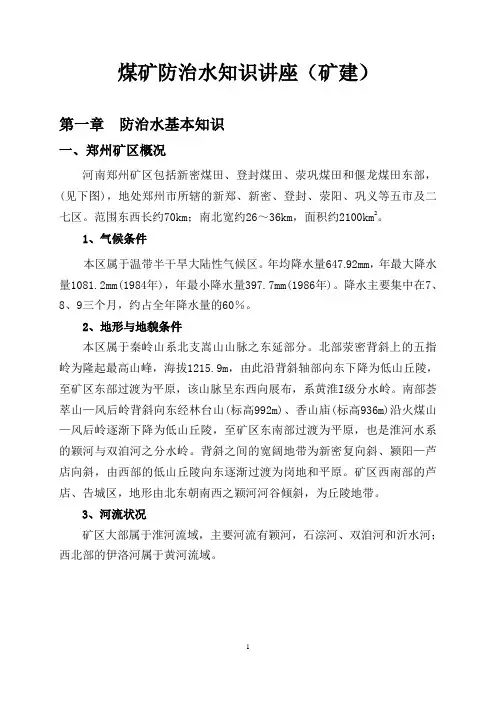

煤矿防治水知识讲座(矿建)第一章防治水基本知识一、郑州矿区概况河南郑州矿区包括新密煤田、登封煤田、荥巩煤田和偃龙煤田东部,(见下图),地处郑州市所辖的新郑、新密、登封、荥阳、巩义等五市及二七区。
范围东西长约70km;南北宽约26~36km,面积约2100km2。
1、气候条件本区属于温带半干旱大陆性气候区。
年均降水量647.92mm,年最大降水量1081.2mm(1984年),年最小降水量397.7mm(1986年)。
降水主要集中在7、8、9三个月,约占全年降水量的60%。
2、地形与地貌条件本区属于秦岭山系北支嵩山山脉之东延部分。
北部荥密背斜上的五指岭为隆起最高山峰,海拔1215.9m,由此沿背斜轴部向东下降为低山丘陵,至矿区东部过渡为平原,该山脉呈东西向展布,系黄淮I级分水岭。
南部荟萃山—风后岭背斜向东经林台山(标高992m)、香山庙(标高936m)沿火煤山—风后岭逐渐下降为低山丘陵,至矿区东南部过渡为平原,也是淮河水系的颖河与双洎河之分水岭。
背斜之间的宽阔地带为新密复向斜、颍阳—芦店向斜,由西部的低山丘陵向东逐渐过渡为岗地和平原。
矿区西南部的芦店、告城区,地形由北东朝南西之颖河河谷倾斜,为丘陵地带。
3、河流状况矿区大部属于淮河流域,主要河流有颖河,石淙河、双洎河和沂水河;西北部的伊洛河属于黄河流域。
2二、郑州矿区地质概况1、地层郑州矿区的地层属华北型,为石炭二叠系煤田。
2、构造本矿区在大地构造上位于昆仑——秦岭纬向构造带北亚带的东延部分与新华夏系第二沉降带西缘之复合部位,在地质历史发展过程中,本区经历了多次构造变动,尤其以燕山运动最为强烈,奠定了本区基本构造格局。
新密煤田构造基本形态表现为一宽缓的西窄东宽的较为完整的复式向斜构造,向斜轴近东西,西端抬起,东端倾没。
西部登封煤田为轴向北东的芦牛向斜(颖阳—芦店向斜)的东延部分。
区域地质构造展布呈近东西向,以高角度正断层为主,次为褶皱,局部发育豫西地区特有的滑动构造。

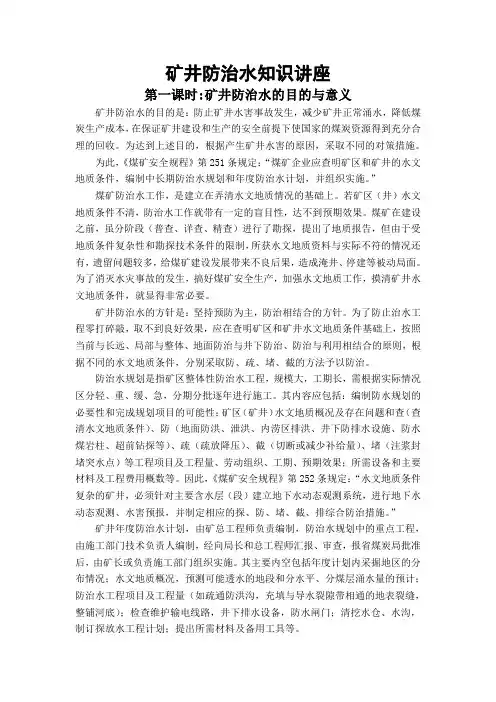

矿井防治水知识讲座第一课时:矿井防治水的目的与意义矿井防治水的目的是:防止矿井水害事故发生,减少矿井正常涌水,降低煤炭生产成本,在保证矿井建设和生产的安全前提下使国家的煤炭资源得到充分合理的回收。
为达到上述目的,根据产生矿井水害的原因,采取不同的对策措施。
为此,《煤矿安全规程》第251条规定:“煤矿企业应查明矿区和矿井的水文地质条件,编制中长期防治水规划和年度防治水计划,并组织实施。
”煤矿防治水工作,是建立在弄清水文地质情况的基础上。
若矿区(井)水文地质条件不清,防治水工作就带有一定的盲目性,达不到预期效果。
煤矿在建设之前,虽分阶段(普查、详查、精查)进行了勘探,提出了地质报告,但由于受地质条件复杂性和勘探技术条件的限制,所获水文地质资料与实际不符的情况还有,遗留问题较多,给煤矿建设发展带来不良后果,造成淹井、停建等被动局面。
为了消灭水灾事故的发生,搞好煤矿安全生产,加强水文地质工作,摸清矿井水文地质条件,就显得非常必要。
矿井防治水的方针是:坚持预防为主,防治相结合的方针。
为了防止治水工程零打碎敲,取不到良好效果,应在查明矿区和矿井水文地质条件基础上,按照当前与长远、局部与整体、地面防治与井下防治、防治与利用相结合的原则,根据不同的水文地质条件,分别采取防、疏、堵、截的方法予以防治。
防治水规划是指矿区整体性防治水工程,规模大,工期长,需根据实际情况区分轻、重、缓、急,分期分批逐年进行施工。
其内容应包括:编制防水规划的必要性和完成规划项目的可能性;矿区(矿井)水文地质概况及存在问题和查(查清水文地质条件)、防(地面防洪、泄洪、内涝区排洪、井下防排水设施、防水煤岩柱、超前钻探等)、疏(疏放降压)、截(切断或减少补给量)、堵(注浆封堵突水点)等工程项目及工程量、劳动组织、工期、预期效果;所需设备和主要材料及工程费用概数等。
因此,《煤矿安全规程》第252条规定:“水文地质条件复杂的矿井,必须针对主要含水层(段)建立地下水动态观测系统,进行地下水动态观测、水害预报,并制定相应的探、防、堵、截、排综合防治措施。
阳城县煤矿防治水培训讲义张金泉一、防治水工作的重要性及水害事故案例分析(一)防治水工作的重要性1.煤矿防治水工作在煤矿生产建设中起着重要作用,做好煤矿防治水工作,可以减少水害事故的发生,有效遏制重特大水害事故,保障职工生命安全,保证国家资源及财产损失,是煤矿安全生产的基础。
2.水、火、瓦斯、煤尘、顶板事故为煤矿的五大自然灾害。
3.水害事故造成的人员伤亡及经济损失仅次于瓦斯事故,排名第二。
(二)水害事故案例分析1.陷落柱导通奥灰强岩溶含水层水2003年4月12日8时47分,河北金牛能源东庞矿在2903工作面下巷掘进过程中发生了2#煤层奥灰陷落柱特大突水灾害。
虽经全力组织抢险救灾,但因突水量远远超过矿井最大排水能力,5天后矿井被淹。
2003年4月12日8时47分,2903工作面下巷掘进至750m处时,迎头突然出现来压片帮和涌水,此后突水量剧增,4个多小时后二水平泵房被淹,此时突水量约12000m3/h。
15时在突水点西侧距离2500m处的奥灰地表水文孔观测水位下降15.50m;19时最大峰值突水量为74000m3/h。
17日18时54分,矿井被淹没,测算此时突水量为7000m3/h。
二水平被淹后,为力保一水平不被淹没,曾采取措施将清水泵改造为污水泵,使最大排水能力提高到4200m3/h。
组织施工了地面排水工程,并紧急租赁、安装2台500m3/h潜水泵。
突水后,来自科研、高校、地勘和有突水危险矿区的防治水专家,参加了整个抢险救灾指挥决策的技术咨询,防治水专家经过广泛讨论与分析后认为:到本次水灾前,在太行山东麓峰峰、邯郸、邢台、井陉矿区等范围内,2 #煤均从未发生过陷落柱奥灰水突水灾害。
由于突水后地面奥灰水文孔的水位速降,降幅达29m。
根据水量巨大、出水迅猛的特点和水质化验,确定突水源为煤系地层基底奥灰强岩溶水。
突水前未见突水征兆。
在距突水点90m的东17钻孔,终孔层位为9号煤底板,未揭露奥灰且封孔良好,未见地质异常,不可能为钻孔突水。
矿井水害安全知识讲座(二)第三课矿井水灾有原因井下出水有征发生矿井水灾的根源,在水文状况不同、制定不当、措施不利或管理不善;人的思想麻痹也是一个原因。
具体来说有以下几个方面:地面防洪、防水措施不周详,或有了措施不认真执行,暴雨山洪冲破了防洪工程,致使地面水灌入地下;水文地质状况不清,井巷接近老空、充水断层、陷落柱、强含水层,未事先探放水,盲目施工,造成突水淹井或人参事故;井巷位置制定不合理,接近强含水层等水源,施工后在矿山压力和水压共同作用下,发生顶底板透水;乱采乱掘,破坏了防水煤、岩柱,或者施工质量低劣,平巷掘进腰线忽高忽低,造成顶板冒落,接通了强含水层透水;积水巷道位置测量错误或资料遗漏、不准,新掘巷道与它打通;或是巷道掘进的方向与探水钻孔的方向偏离,超出了钻孔控制范围,就可能与积水区掘通;井下未构筑防水闸门,或虽有防水闸门但未顺利及时关闭,在矿井发生突水的状况下,不能起堵截水的作用;井下水泵房的水仓不按时清理,致使容量减少,或者水泵的排水能力不够,在矿井发生突水时,涌水量大于排水能力,而且继续的时间很长,采用临时措施也无法补救时,矿井就可能被淹没。
只要我们搞清水灾发生的原因,有针对性地采用措施,强化管理,矿井水灾是完全可以避免的。
煤层或岩层出水之前,一般都有一些征兆,如工作面变得潮湿,顶板滴水或淋水,岩石膨胀、底板鼓起,工作面压力增大,片帮冒顶,巷道断面缩小,支架变形等等。
此外,比较显然的征兆还有:煤层里有“吱吱〞的水叫声,甚至有向外滋水的现象,这是因为四周有压力大的含水层湖或积水区,水从煤层的裂缝向外挤出造成的。
煤层挂汗,就是煤层上结成小水珠,说明前面有地下水。
工作面发潮,甚至有淡淡的雾气,由于水分蒸发吸热而使空气变冷,一进去就有阴凉的感觉,前面不远可能有地下水。
如果闻到工作面有臭几7蛋气味,用舌头尝渗出来的水感到发涩,把水珠放在手指间摩擦有发滑的感觉,就可以肯定前面有老空水;另外,老空水发红,很像铁锈水,如果发现煤壁上挂红,也是出水信号。
