低温热水辐射采暖系统

低温热水地板辐射采暖系统施工方案
1.设计方案：首先需要进行室内布局的设计，确定每个房间的供暖面积、供水温度和布管方案。

根据房屋的散热需求，一般采用每平米10-15瓦的供暖负荷计算来确定供水温度和布管间距。

2.材料准备：准备所需要的施工材料，包括地暖管道、分配器、控制器、水泵、水泵控制器等设备。

地暖管道一般采用PE-Xa或PE-RT管材，具有良好的耐热性和耐压性能。

3.布管施工：按照设计方案，在地面上进行地暖管的布置。

一般采用螺旋式布管方式，将地暖管均匀地铺设在保温层上，并根据需要安装分配器和温度控制器。

4.连接管道：将地暖管与供暖系统的主管道连接起来。

确保管道连接牢固，无渗漏，并根据需要安装水泵和水泵控制器，以确保水的循环和供暖效果。

5.保温层施工：在地暖管铺设完成后，需要在管道上方施工保温层，以提高地暖系统的供暖效果。

一般采用泡沫保温板或聚苯乙烯板来进行保温层的施工。

6.封闭层施工：在保温层施工完成后，需要进行封闭层的施工，将保温层封闭起来，以提高地暖系统的供暖效果。

一般采用水泥砂浆地面或地板砂浆进行封闭层的施工。

7.验收和调试：施工完成后，需要进行验收和调试，确保地暖系统的正常运行。

对供暖系统进行压力测试和温度测试，检查系统是否存在漏水和温度不均匀的问题，并进行相应的调试和修正。

低温热水地板辐射采暖系统施工方案的关键是设计合理、施工精细。

只有在设计合理的基础上，采用合适的材料和施工方法，才能确保地暖系统的正常运行和效果的达到。

此外，施工人员需要具备一定的专业知识和经验，以确保施工质量和施工安全。

浅谈低温热水地板辐射采暖内容提要：低温热水地板辐射采暖是一项新技术，该技术具有许多优点，并便于施工和应用，随着塑料工业的飞速发展，地板辐射采暖必将有更广阔的应用天地。

关键词：低温热水地板辐射采暖特点设计施工注意事项地板辐射采暖技术最早出现在二十世纪初的发达国家。

进入六十年代，随着塑料工业的飞速发展，新型材料为此项技术提供了可靠的材料保证，地板采暖才逐步被大家所认同。

截止到1997年底，德国有51%的住宅建筑采用了地板采暖，这一数字法国是30%，奥地利为35%，瑞士为58%，近几年新建的住宅这个比例更大。

地板采暖技术自八十年代末进入我国，首先在公建项目上进行了采用，经过多年的探索，无论从设计、材料和施工安装等方面，该技术都日臻成熟，近两年来开始大面积在住宅中推广。

一、低温热水地板辐射采暖的特点：1、使居室环境更舒适宜人低温热水地板辐射采暖系统的供暖任务由远红外线辐射承担，辐射面表面温度低于常规散热器，水分散失少，克服了散热器采暖造成的室内燥热、有异味、皮肤失水、口干舌燥等不适，使居室环境更温暖舒适。

2．环保卫生，具有保健作用低温热水地板辐射采暖的散热方式为辐射散热，不会导致室内空气对流所产生的尘埃飞扬，可减少墙面、物品和空气的污染，消除散热设备和管道的积尘面及其挥发的异味，使室内洁净，空气清新。

地板辐射散热使地表温度均匀，室温由下而上逐渐递减，给人以脚暖头凉的良好感觉，从而形成真正符合人体散热要求的热环境，改善血液循环，促进新陈代谢，对心脑血管疾病有抑制作用；可防止因天寒受凉造成的腿部疾病，对老年人和儿童尤为适用，对于关节炎、老寒腿的病人更有防治功效。

3、高效、节能低温热水地板辐射采暖在同条件下，房间的设计温度比对流采暖可降低2-3摄氏度，且热量集中在人体受益的高度内，从而节约能源10-20%，并达到良好的采暖效果。

此外，它还可以利用地热、工业余热等作为热源，且热媒低温传送过程热量损失减小。

4、增加了房间的有效使用面积利用散热器采暖，散热器一般占房间有效使用面积的2%左右，而且上下横立管颇多，给用户装修和使用带来诸多不便。

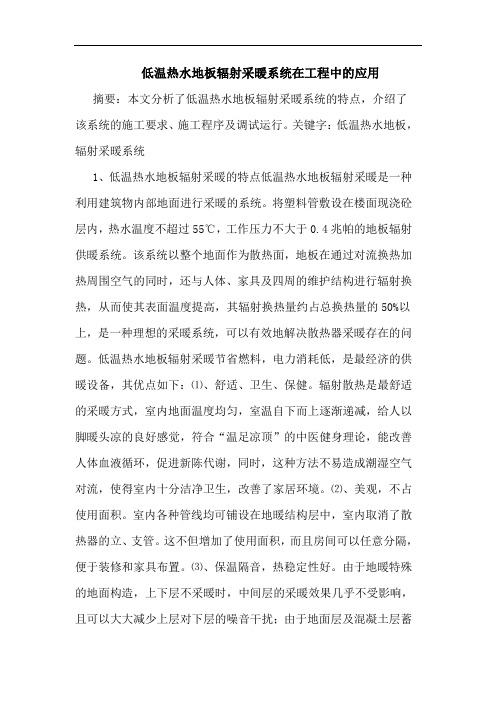

低温热水地板辐射采暖系统在工程中的应用摘要：本文分析了低温热水地板辐射采暖系统的特点，介绍了该系统的施工要求、施工程序及调试运行。

关键字：低温热水地板，辐射采暖系统1、低温热水地板辐射采暖的特点低温热水地板辐射采暖是一种利用建筑物内部地面进行采暖的系统。

将塑料管敷设在楼面现浇砼层内，热水温度不超过55℃，工作压力不大于0.4兆帕的地板辐射供暖系统。

该系统以整个地面作为散热面，地板在通过对流换热加热周围空气的同时，还与人体、家具及四周的维护结构进行辐射换热，从而使其表面温度提高，其辐射换热量约占总换热量的50%以上，是一种理想的采暖系统，可以有效地解决散热器采暖存在的问题。

低温热水地板辐射采暖节省燃料，电力消耗低，是最经济的供暖设备，其优点如下：⑴、舒适、卫生、保健。

辐射散热是最舒适的采暖方式，室内地面温度均匀，室温自下而上逐渐递减，给人以脚暖头凉的良好感觉，符合“温足凉顶”的中医健身理论，能改善人体血液循环，促进新陈代谢，同时，这种方法不易造成潮湿空气对流，使得室内十分洁净卫生，改善了家居环境。

⑵、美观，不占使用面积。

室内各种管线均可铺设在地暖结构层中，室内取消了散热器的立、支管。

这不但增加了使用面积，而且房间可以任意分隔，便于装修和家具布置。

⑶、保温隔音，热稳定性好。

由于地暖特殊的地面构造，上下层不采暖时，中间层的采暖效果几乎不受影响，且可以大大减少上层对下层的噪音干扰；由于地面层及混凝土层蓄热量大，因此在间歇供暖的情况下，室内温度变化缓慢，热稳定性好。

⑷、高效节能，运行费用低。

地暖系统可利用余热水，在建立同样舒适条件的前提下，室内设计温度的能耗可以比其它形式采暖降低2%～3%，提高了热效率；该系统使热量集中在人体受益的高度内，热媒低温传递（供水温度为50℃，回水温度为40℃），并在传递过程中热量损失小；各房间温度可以独立调节，有条件的可选用室温和水温自动控制装置。

2、低温热水地板辐射采暖的施工2.1 地板辐射采暖管材地板辐射采暖常用的管材有钢管、铜管和塑料管。

低温热水地板辐射供暖系统的安装低温热水辐射供暖是指加热的管子埋设在建筑物构件与围护结构内的热水辐射供暖系统，一般有三种形式：墙壁式、天棚式和地面式。

国内广泛应用的是低温热水地板辐射供暖系统，也称“地热供暖”。

其系统供水温度不超过60℃，供回水温差一般控制在10℃，系统的最大压力为0.8 MPa，一般控制在0.6 MPa。

低温热水地板辐射供暖的结构由楼板基础层、保温层、细石混凝土层、砂浆找平层和地面层等组成，如图1-9所示。

从图1-9可以看出，埋管均设在建筑施工的细石混凝土层中，或设在水泥砂浆层中，在埋管与楼板结构层的砂浆找平层之间，设置保温层，在覆盖层设置伸缩缝。

安装效果如图1-10所示。

图1-9 安装结构图图1-10 安装效果图一、安装内容低温热水地板辐射供暖系统的安装工艺流程如图1-11所示。

图1-11 低温热水地板辐射供暖系统安装工艺流程二、具体要求1.楼地面基层清理凡采用地板辐射供暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求，在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。

2.绝热板材铺设（1）绝热板应清洁、无破损，在楼地面上应铺设平整、搭接严密。

绝热板拼接紧凑，间隙为10 mm，错缝敷设，板接缝处全部用胶带粘接，胶带宽度为40 mm。

（2）房间周围边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。

（3）房间面积过大时，应以6000 mm×6000 mm为方格留伸缩缝，缝宽10 mm。

伸缩缝处，用厚度为10 mm的绝热板立放，高度与细石混凝土层平齐。

3.绝热板材加固层的施工（以低碳钢丝网为例）（1）钢丝网规格为方格边长不大于200 mm，在采暖房间满布，拼接处应绑扎连接。

（2）钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及翘起的边角。

1.加热盘管敷设（1）加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路尽可能用一盘整管，应最大限度地减小材料损耗，填充层内不允许有接头。

暖通供热采暖：低温热水地面辐射采暖设计注意事项我们在设计和选用低温热水地面辐射采暖系统时，在遵守《地面辐射供暖技术规程》JGJ142的各项有关规定外，还应注意以下几点：1.地面辐射采暖系统户内的供水温度，不应高于60℃。

供回水温差不宜大于10℃。

当利用热泵机组提供热水时，供水温度宜采用40~45℃。

2.进深大于6m的房间，宜以距外墙6m为界，分区分别计算其热负荷。

3.与土壤相邻的地面，必须设绝热层，且在绝热层下部必须设防潮层。

直接与室外空气相邻的楼板必须设置绝热层。

4.潮湿房间如浴室、游泳馆、洗手间等房间的填充层上部，应设置隔离层（防水层），以防止绝热层受潮失效。

5.在住宅建筑中，地面辐射采暖系统应按户划分系统，配置分、集水器。

并根据户内房间分环路布置加热管，较小房间如卫浴的加热管，可串接在其它环路中。

6.室内加热管的布置，不宜采用全室等间距均布模式，应以保证室内地表温度分布均匀为布置原则，选择采用旋转形、往复形、直列形或将这些形式组合在一起的综合布管方式，但务必将高温管段布置于室内热损失大的区域，并适当减少该区域内的布管间距。

7.连接在同一组分、集水器上的加热管，其长度宜接近，且不宜超过120M。

8.加热管的敷设间距一般不应小于150mm，也不宜大于300mm。

9.加热管与墙体表面间的距离，不宜小于200mm。

10.地面面积超过30㎡，或长度大于6m时，每间隔5m应设置宽度8mm的伸缩缝。

11.在填充层与墙（含过门处）、柱等垂直构件的交接处，应预留宽度10mm的不间断伸缩缝。

12.施工图设计中，平面图上应明确地标注出需要设置伸缩缝的位置。

13.为防止管道系统冲洗时脏水流入加热盘，在分水器的进水管与集水器的出水管之间应设置旁通管并配置阀门。

如果在下供下回式采暖系统的供回水共用立管的顶部设置带阀的旁通管，则在分、集水器的进、出水管间可不再设旁通管。

14.在分水器供水管上顺水流方向应安装阀门、过滤器、阀门及泄水管。

低温热水地板辐射采暖工程优缺点低温热水地板辐射采暖是一种利用水进行热传导的采暖方式。

该工程通过将热水加热至一定温度，然后通过专用管道输送至地板下，由地板进行辐射散热，从而实现室内的采暖目的。

这种采暖方式有其独特的优点和缺点，下面将详细介绍。

首先，低温热水地板辐射采暖的优点如下：1.均匀舒适的采暖效果：由于地板辐射散热，采暖效果均匀，没有明显的热风和热点，使室内的温度能够均匀分布，提供舒适的采暖体验。

2.高效节能：低温热水地板辐射采暖可以将热能传输到地板上，通过辐射方式向室内散发热量，不仅可以减少热损失，还能有效降低能源消耗，达到高效节能的目的。

3.健康环保：低温热水地板辐射采暖不会产生烟尘、灰尘和噪音，避免了传统采暖方式对室内空气质量的污染，有利于保障家庭成员的健康，并对环境具有较小影响。

4.室内装饰灵活性高：低温热水地板辐射采暖的管道隐藏在地板下，不会占用室内空间，因此可以根据个人喜好进行室内装饰，具有较高的灵活性。

然而，低温热水地板辐射采暖也存在一些局限和缺点：1.安装成本较高：低温热水地板辐射采暖需要进行室内地面铺设管道、安装水泵和调温设备等工程，施工难度较大，安装成本相对较高。

2.升温速度较慢：由于低温热水地板辐射采暖的热传导速度较慢，需要较长的时间才能将室温升高到所需的温度，对于需要快速加热的情况来说，不太合适。

3.不适合修复和维护：由于低温热水地板辐射采暖的设备隐藏在地板下，一旦发生故障，修复和维护起来比较困难和繁琐，可能需要破坏地面装修。

4.对地面材料有要求：低温热水地板辐射采暖需要用到导热性能好的材料作为地面，如瓷砖、地板等，对于木质地板等导热性能较差的材料则不适用。

综上所述，低温热水地板辐射采暖工程具有均匀舒适的采暖效果、高效节能、健康环保和装饰灵活等优点，但也存在安装成本高、升温速度慢、维护难度大和对地面材料有要求等缺点。

因此，在选择采用低温热水地板辐射采暖前，需要综合考虑以上因素，并根据实际情况进行选择。

关于低温辐射热水地板辐射采暖系统的技术要求一、前言低温辐射热水地板辐射采暖系统是目前较为流行的一种采暖方式，具有舒适、节能等优点，但其技术要求也比较高。

本文将从系统设计、材料选用、施工要求等方面详细介绍低温辐射热水地板辐射采暖系统的技术要求。

二、系统设计1. 系统布局低温辐射热水地板辐射采暖系统的布局应合理，避免出现死角和漏洞。

一般来说，宜采用环形或螺旋形布局，以确保热量均匀分布。

2. 管道设计管道设计应考虑到管道的直径、材质和敷设方式。

一般来说，管道直径越大，流量越大，但也会增加系统成本。

材质方面应选择耐高温、耐腐蚀的材料，并注意防止管道漏水。

敷设方式应避免弯曲过多和交叉过多。

3. 系统控制低温辐射热水地板辐射采暖系统的控制应精准，以确保室内温度稳定。

一般来说，可采用智能控制系统，根据室内温度自动调节供水温度和流量。

三、材料选用1. 地板材料地板材料应选择导热性好、耐高温、耐磨损的材料。

常见的地板材料有木地板、石材地板和陶瓷地板等。

2. 管道材料管道材料应选择耐高温、耐腐蚀的材料。

常见的管道材料有PEX管、PP-R管和铜管等。

3. 系统配件系统配件应选用质量好、性能稳定的产品。

如德国Wilo水泵、意大利Caleffi阀门等。

四、施工要求1. 设计施工方案施工前需制定详细的施工方案，包括系统布局图、管道敷设图和控制系统图等。

同时应对现场环境进行评估，确保施工安全。

2. 施工质量控制施工过程中需严格按照设计方案进行操作，确保每个环节都符合要求。

同时应对每个节点进行检查验收，并做好记录。

3. 安全防护措施施工过程中需做好安全防护工作，如佩戴安全帽、手套等，避免意外伤害。

同时应做好现场清洁工作，保持施工环境整洁。

五、维护保养1. 定期检查定期检查系统运行情况，包括水泵、阀门、管道等部件的状态。

如发现异常情况及时处理。

2. 清洗管道定期清洗管道内部杂质和沉淀物，以确保水流畅通。

3. 更换配件如发现系统配件出现老化或损坏，应及时更换。
