单片机电子钟 2

  • 格式：doc
  • 大小：161.50 KB
  • 文档页数：11

《单片机原理及应用》课程设计任务书14系(部)：电信系专业：指导教师：目录摘要 (3)1、设计任务与要求 (3)1.1 基本设计任务 (3)1.2 功能要求说明 (3)2、方案论证与选择 (3)2.1 单片机的型号选择 (3)2.2 控制选择方案 (3)3、总体设计 (4)3.1 主程序 (4)3.2 显示子程序 (5)3.3 定时闹钟与整点报时程序 (6)3.4 定时器T0中断服务程序 (7)3.5 按键功能设置 (8)4、系统主要元件介绍 (8)4.1 AT89C51单片机的介绍 (8)4.2 LED数码管介绍 (9)5、仿真及测试 (9)5.1 程序调试及仿真 (9)5.2 程序测试及结果分析 (10)6、程序设计体会 (10)参考文献 (11)摘要该电子时钟由AT89C51，BUTTON，七段数码管等构成，采用晶振电路作为驱动电路，由延时程序和循环程序产生的一秒定时，达到时分秒的计时，六十秒为一分钟，六十分钟为一小时，满二十四小时重新计时。

而电路中的四个控制键拥有多种不同的功能，可以实现电子钟精确到秒的调整和闹钟的调整，应用Proteus的ISIS软件实现了单片机电子时钟系统的设计与仿真。

该方法仿真效果真实、准确，节省了硬件资源。

关键词：数码管；单片机；电子钟；键盘控制1、设计任务与要求本任务为：数码管显示电子钟。

设计任务具体内容如下：1.1 基本设计任务依据命题题意，本设计采用AT89C51进行24小时计时并用数码管显示。

要求其显示时间范围是00：00：00~23：59：59，具备有时分秒校准功能。

电子钟上面要带有闹钟，闹钟与时钟之间能随时切换，闹钟具备时分秒设置功能。

1.2 功能要求说明设计一个具有特定功能的电子钟。

该电子钟具有设定闹钟（持续响5秒），及整点报时功能。

时间运行到正点时间时，闹钟响，几点钟就响几声（每声持续响2秒，每两声之间时间间隔2秒）。

2、方案论证与选择2.1 单片机的型号选择通过对多种单片机性能的分析，最终认为AT89C51是最理想的电子时钟开发芯片。

AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器，器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，而且它与MCS-51兼容，且具有4K字节可编程闪烁存储器和1000写/擦循环，数据保留时间为10年等特点，是最好的选择。

2.2 控制选择方案直接加减：使用7按键，1按键切换闹钟，6按键对时分秒分别加减，控制方式相当简单，但需要较多按键与I/O口，功能一般，成本较高。

矩阵键盘：使用16按键对时分秒直接设置，能最为灵活的对数字钟进行设置，功能强大，但控制方式相对困难，成本较高，需要较多按键与I/O口。

换位加减：使用4按键，1键切换闹钟，1键换位，另两键加减，控制方式相对简单，占用I/O口少，成本低廉，但功能一般。

经过反复比较，在3种方案中选取了第3种——换位加减，此方案成本低，功能已经足够满足电子钟的需要，而且硬件软件均比较简单。

3、总体设计3.1 主程序设计中计时采用定时器T0中断完成。

主程序循环调用显示子程序和查键，当端口有开关按下时，转入相应的功能程序。

流程图如图3-1所示。

图3-1 主程序流程/*主函数*/void main(void){TMOD=0x11; //time0为定时器，方式1TH0=0x3c; //预置计数初值,50msTL0=0xb0;TH1=(65535-50000)/256;TL1=(65535-50000)%256;EA=1; //总中断开ET0=1; //允许定时器0中断TR0=1;ET1=1;TR1=1;buzz=0; //开启定时器0while (1){keyscan(); //按键扫描dinshi(); //定时闹钟switch(temp2) //显示时间{case 0:display(hour1,minite1,seconde1);break;case 1:display(hour2,minite2,seconde2);break;}}}3.2 显示子程序显示子程序每次显示6个连续内存单元的十进制BCD码数据。

由于采用7段共阳LED 数码管动态扫描实现数据显示，显示十进制BCD码数据对应段码存放在ROM中。

显示时取内存地址中数据，然后查表得对应显示段码从P0口输出，P2口将为对应的数码管供电，于是数码管就会显示该地址单元的数据。

void display(uchar hour,uchar minite,uchar seconde) /*显示子程序*/{uchar h1,h2,m1,m2,s1,s2;s2=seconde/10;s1=seconde%10;m2=minite/10;m1=minite%10;h2=hour/10;h1=hour%10;P2=0XFE; //1111 1110if(temp1==1) //功能选项，通过点提醒来调节相应位的时间P0=dispcode[s1]|0x80; //点提醒elseP0=dispcode[s1];//秒个位delay(1);P2=0XFD;//1111 1101P0=dispcode[s2];//秒十位delay(1);P2=0XFB; //1111 1011P0=dispcode[10];//间隔符-delay(1);P2=0XF7; //1111 0111if(temp1==2)//P0=dispcode[m1]|0x80;elseP0=dispcode[m1];//分个位delay(1);P2=0XEF; //1110 1111P0=dispcode[m2];//分十位delay(1);P2=0XDF; //1101 1111P0=dispcode[10];//间隔符-delay(1);P2=0XBF; //1011 1111if(temp1==3)P0=dispcode[h1]|0x80;//时个位elseP0=dispcode[h1];delay(1);P2=0X7F; //0111 1111P0=dispcode[h2];//时十位delay(1);}3.3 定时闹钟与整点报时程序void dinshi( ) /*定时闹钟*/{ uint i;if(hour1==hour2&&minite1==minite2&&(seconde1>=seconde2&&seconde1<seconde2+5)) {for(i=0;i<20;i++){buzz=1;}buzz=0;}}void zhengdian (void)/*整点报警*/{if(seconde1==0&&minite1==0){ temp=hour1;flag=1; //标记buzz=1;}}3.4 定时器T0中断服务程序定时溢出中断周期设为50MS，中断进入后先进行定时中断初值校正，当中断累加到20次时，对秒计数单元进行加1操作。

时钟最大计时值为23时59分59秒。

#7FH存放“熄灭符”数据，用于时间调整时的闪烁功能。

在计数单元中，采用十进制BCD码计数，满十进位。

在程序中采用12MHZ晶振频率，精度为1MS，定时初值为50MS，用循环程序进行20次循环可到1S。

当1S到时调用加1程序并判断秒、分是否为60，当秒为60时，秒清零，分加1；当分为60时，分清零。

终端结束时，分时计时单元数据移入对应显示单元。

void timer0(void) interrupt 1 //定时器0方式1，50ms中断一次{TH0=0x3c; //手动加载计数脉冲次数TL0=0xb0;mstcnt++;zhengdian(); //用于计算时间，每隔50ms加1if(mstcnt==20) //mstcnt满20即为一秒{seconde1++; //秒+1time_pro( ); //时间处理mstcnt=0; //对计数单元的清零，重新开始计}}图3-4 定时器T0中断服务流程图3.5 按键功能设置电子时钟设置4个按键通过程序控制来完成电子时钟的时间调整。

调整时钟时只设计了加键、减键、模式键、闹钟键。

K1键为模式设置；k2键加一键；K3键减一键；k4键闹钟设置键。

（1）、k1键：模式设置键，直接按下模式键时可以调节时间，多次按键时，调节在秒、分、时之间变换。

（2）、k2键：进入模式后，调节位出现一个标志点，按一下k2键则该位加一。

同理，按下k3键该位减一。

（3）、k4键：按下k4键，数码管显示程序既定的闹钟时刻，按下模式键，出现标志点后按k2、k3调节闹钟。

4、系统主要元件介绍4.1 AT89C51单片机的介绍AT89C51单片机是把那些作为控制应用所必需的基本内容都集成在一个尺寸有限的集成电路芯片上。

如果按功能划分，它由如下功能部件组成，即微处理器（CPU）、数据存储器(RAM)、程序存储器(ROM)、并行I/O口(4个8位I/O口)、串行口、定时器/计数器、中断系统及特殊功能寄存器。

它们都是通过片内单一总线连接而成，其基本结构依旧是微处理器（CPU ）加上外围芯片的传统结构模式。

但对各种功能部件的控制是采用特殊功能寄存器的集中控制方式，以实现不同的功能。

AT89C51单片机如图4-1所示。

XTAL218XTAL119ALE 30EA31PSEN 29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U4AT89C51图4-1 单片机4.2 LED 数码管介绍LED 数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。

这些段分别由字母a,b,c,d,e,f,g,dp 来表示。

当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的字样了。

如：显示一个“2”字，那么应当是a 亮b 亮g 亮e 亮d 亮f 不亮c 不亮dp 不亮。

LED 数码管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。

合集下载

51单片机作的电子钟程序及电路图

51单片机作的电子钟程序及电路图

51单片机作的电子钟程序在很多地方已经有了介绍，对于单片机学习者而言这个程序基本上是一道门槛，掌握了电子钟程序，基本上可以说51单片机就掌握了80%。

常见的电子钟程序由显示部分，计算部分，时钟调整部分构成。

时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。

10秒位到5后，即59秒，分钟加1，10秒位回0。

依次类推，时钟最大的显示值为23小时59分59秒。

这里只要确定了1秒的定时时间，其他位均以此为基准往上累加。

开始程序定义了秒，十秒，分，十分，小时，十小时，共6位的寄存器，分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。

6个数码管分别显示时、分、秒，一个功能键，可以切换调整时分秒、增加数值、熄灭节电等功能全部集一键。

以下是部分汇编源程序，购买我们产品后我们用光盘将完整的单片机汇编源程序和烧写文件送给客户。

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 中断入口程序 ;; (仅供参考) ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ORG 0000H ;程序执行开始地址LJMP START ;跳到标号START执行ORG 0003H ;外中断0中断程序入口RETI ;外中断0中断返回ORG 000BH ;定时器T0中断程序入口LJMP INTT0 ;跳至INTTO执行ORG 0013H ;外中断1中断程序入口RETI ;外中断1中断返回ORG 001BH ;定时器T1中断程序入口LJMP INTT1 ;跳至INTT1执行ORG 0023H ;串行中断程序入口地址RETI ;串行中断程序返回;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 主程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;START: MOV R0,#70H ;清70H-7AH共11个内存单元MOV R7,#0BH;clr P3.7 ;CLEARDISP: MOV @R0,#00H ;INC R0 ;DJNZ R7,CLEARDISP ;MOV 20H,#00H ;清20H（标志用）MOV 7AH,#0AH ;放入"熄灭符"数据MOV TMOD,#11H ;设T0、T1为16位定时器MOV TL0,#0B0H ;50MS定时初值（T0计时用）MOV TH0,#3CH ;50MS定时初值MOV TL1,#0B0H ;50MS定时初值（T1闪烁定时用）MOV TH1,#3CH ;50MS定时初值SETB EA ;总中断开放SETB ET0 ;允许T0中断SETB TR0 ;开启T0定时器MOV R4,#14H ;1秒定时用初值（50M S×20）START1: LCALL DISPLAY ;调用显示子程序JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序SJMP START1 ;P3.7口为1时跳回START1 SETMM1: LJMP SETMM ;转到时间调整程序SETMM; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 1秒计时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T0中断服务程序INTT0: PUSH ACC ;累加器入栈保护PUSH PSW ;状态字入栈保护CLR TR0 ;关闭定时器T0MOV A,#0B7H ;中断响应时间同步修正ADD A,TL0 ;低8位初值修正MOV TL0,A ;重装初值（低8位修正值）MOV A,#3CH ;高8位初值修正ADDC A,TH0 ;MOV TH0,A ;重装初值（高8位修正值）SETB TR0 ;开启定时器T0DJNZ R4, OUTT0 ;20次中断未到中断退出ADDSS: MOV R4,#14H ;20次中断到（1秒）重赋初值MOV R0,#71H ;指向秒计时单元（71H-72H）ACALL ADD1 ;调用加1程序（加1秒操作）MOV A,R3 ;秒数据放入A（R3为2位十进制数组合）CLR C ;清进位标志CJNE A,#60H,ADDMM ;ADDMM: JC OUTT0 ;小于60秒时中断退出ACALL CLR0 ;大于或等于60秒时对秒计时单元清0MOV R0,#77H ;指向分计时单元（76H-77H）ACALL ADD1 ;分计时单元加1分钟MOV A,R3 ;分数据放入ACLR C ;清进位标志CJNE A,#60H,ADDHH ;ADDHH: JC OUTT0 ;小于60分时中断退出ACALL CLR0 ;大于或等于60分时分计时单元清0MOV R0,#79H ;指向小时计时单（78H-79H）ACALL ADD1 ;小时计时单元加1小时MOV A,R3 ;时数据放入ACLR C ;清进位标志CJNE A,#24H,HOUR ;HOUR: JC OUTT0 ;小于24小时中断退出ACALL CLR0 ;大于或等于24小时小时计时单元清0OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移MOV 73H,77H ;入对应显示单元MOV 74H,78H ;MOV 75H,79H ;POP PSW ;恢复状态字（出栈）POP ACC ;恢复累加器RETI ;中断返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 闪动调时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T1中断服务程序，用作时间调整时调整单元闪烁指示INTT1: PUSH ACC ;中断现场保护PUSH PSW ;MOV TL1, #0B0H ;装定时器T1定时初值MOV TH1, #3CH ;DJNZ R2,INTT1OUT ;0.3秒未到退出中断（50MS中断6次）MOV R2,#06H ;重装0.3秒定时用初值CPL 02H ;0.3秒定时到对闪烁标志取反JB 02H,FLASH1 ;02H位为1时显示单元"熄灭"MOV 72H,76H ;02H位为0时正常显示MOV 73H,77H ;MOV 74H,78H ;MOV 75H,79H ;INTT1OUT: POP PSW ;恢复现场POP ACC ;RETI ;中断退出FLASH1: JB 01H,FLASH2 ;01H位为1时，转小时熄灭控制MOV 72H,7AH ;01H位为0时，"熄灭符"数据放入分MOV 73H,7AH ;显示单元（72H-73H），将不显示分数据MOV 74H,78H ;MOV 75H,79H ;AJMP INTT1OUT ;转中断退出FLASH2: MOV 72H,76H ;01H位为1时，"熄灭符"数据放入小时MOV 73H,77H ;显示单元（74H-75H），小时数据将不显示MOV 74H,7AH ;MOV 75H,7AH ;AJMP INTT1OUT ;转中断退出; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 加1子程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ADD1: MOV A,@R0 ;取当前计时单元数据到ADEC R0 ;指向前一地址SWAP A ;A中数据高四位与低四位交换ORL A,@R0 ;前一地址中数据放入A中低四位ADD A,#01H ;A加1操作DA A ;十进制调整MOV R3,A ;移入R3寄存器ANL A,#0FH ;高四位变0MOV @R0,A ;放回前一地址单元MOV A,R3 ;取回R3中暂存数据INC R0 ;指向当前地址单元SWAP A ;A中数据高四位与低四位交换ANL A,#0FH ;高四位变0MOV @R0,A ;数据放入当削地址单元中RET ;子程序返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 清零程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;............. ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 时钟调整程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;当调时按键按下时进入此程序SETMM: cLR ET0 ;关定时器T0中断CLR TR0 ;关闭定时器T0LCALL DL1S ;调用1秒延时程序JB P3.7,CLOSEDIS ;键按下时间小于1秒，关闭显示（省电）MOV R2,#06H ;进入调时状态，赋闪烁定时初值SETB ET1 ;允许T1中断SETB TR1 ;开启定时器T1SET2: JNB P3.7,SET1 ;P3.7口为0（键未释放），等待SETB 00H ;键释放，分调整闪烁标志置1SET4: JB P3.7,SET3 ;等待键按下LCALL DL05S ;有键按下，延时0.5秒JNB P3.7,SETHH ;按下时间大于0.5秒转调小时状态MOV R0,#77H ;按下时间小于0.5秒加1分钟操作LCALL ADD1 ;调用加1子程序MOV A,R3 ;取调整单元数据CLR C ;清进位标志CJNE A,#60H,HHH ;调整单元数据与60比较HHH: JC SET4 ;调整单元数据小于60转SET4循环LCALL CLR0 ;调整单元数据大于或等于60时清0CLR C ;清进位标志AJMP SET4 ;跳转到SET4循环CLOSEDIS: SETB ET0 ;省电（LED不显示）状态。

基于51单片机的电子时钟设计与实现 2

基于51单片机的电子时钟设计与实现 2

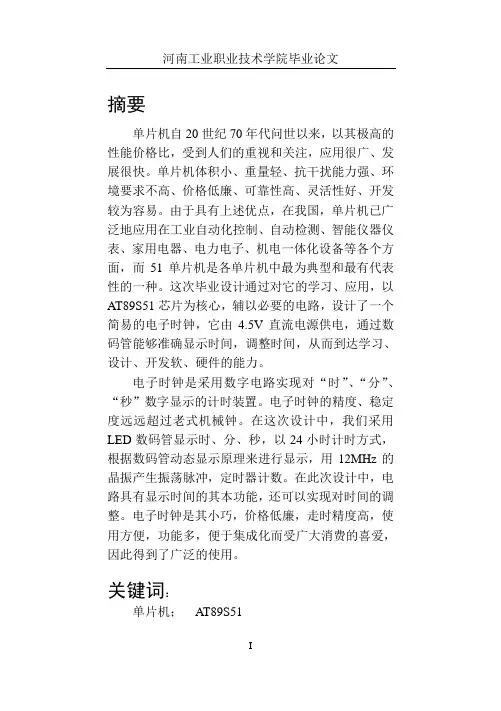

摘要单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。
