电子工程师必备电工知识,50张电路图基础

电气工程师50个必备的基础知识汇总01 电路的三种状态？电路有三种状态：通路、开路和短路。

a 通路↓如图（a 通路）所示电路处于通路状态,电路处于通路状态的特点有：电路畅通,有正常的电流流过负载,负载正常工作,灯泡会发亮。

整个电路处于正常工作状态。

b 开路↓如图（b 开路）所示电路处于开路状态。

电路处于开路状态的特点有：电路断开,无电流流过负载,负载不工作。

整个电路处于非正常工作状态,灯不会亮。

c 短路↓如图（c 短路）中的电路处于短路状态。

电路处于短路状态的特点有：电路中有很大电流过,但电流不流过负载,负载不工作。

由于电流很大,很容易烧坏电源和导线。

这时候整个电路处于非正常的工作状态,灯不会发亮。

我们在工作中经常犯这些小的错误,有时候会漏接一根线,造成开路；或者有时候多接一根线,造成短路。

这些小问题会造成大麻烦的,比如开路,有可能会造成缺相,烧坏用电设备。

短路的话会烧坏电源和电源线。

02 对 10kV 变（配）电所的接地有哪些要求？变压器、开关设备和互感器(PT、CP)的金属外壳,配电柜、控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等,对接地装置有下列要求：（1）室内角钢基础及支架要用截面不小于25×4mm2的扁钢相连接做接地干线,然后引出户外,与户外接地装置连接；（2）接地体应距离变（配）电所墙壁三米以外,接地体长度为2.5米,两根接地体间距离以5米为宜；（3）接地网形式以闭合环路式为好,如接地电阻不能满足要求时,可以附加外引式接地体；（4）整个接地网的接地电阻不应大于4欧。

03 什么是一次电气系统主结线？一次系统主结线是由发电厂和变电所内的各种电器设备如发电机、变压器、断路器、隔离开关、母线、电抗器和引出线等及其连线所组成的输送和分配电能连结系统。

对主结线的要求有以下五点：（1）运行的可靠性（2）运行、检修的灵活性（3）运行操作的方便性（4）运行的经济性（5）主结线应具有扩建的可能性。

电工基础知识图文一、通用部分1、什麽叫电路？电流所经过的路径叫电路。

电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2、什麽叫电源？电源是一种将非电能转换成电能的装置。

3、什麽叫负载？负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4、电流的基本概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I表示。

电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。

1KA=1000A1A=1000mA1mA=1000μA5、电压的基本性质？1）两点间的电压具有惟一确定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V；1V=1000mV；1mV=1000μV。

6、电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。

1MΩ=1000KΩ；1KΩ=1000Ω。

7、什麽是部分电路的欧姆定律？流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为：I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。

8、什麽是全电路的欧姆定律？带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R就是外电路的电阻；E表示电源的电动势。

105张电工实物接线图，为初学电路的朋友打开一扇门
有照明电路、电子电路、各类电气控制还有电表的各种接线，都是高清的实物接线图。

只要认识这些电气元件，了解电气的结构，就可以仿照实物图练习实物接线，为初学电路的朋友打开一扇门。

一、照明电路：
二、电气控制电路：
自锁电路
带过载保护的自锁电路
三、电气控制电路：
四：温控仪的接线：
五、各类电表的实物接线：
六、其他电路：
（部分图片采集自网络，如有侵权，请联系删除！）
网络采集的一些电工电路，都是一些基础电路，如果手头有这些电气，可以直接照图练手，如有疑问，欢迎底部留言讨论。

100多个高清实物接线图，为初学的朋友打开一扇门。

《电子工程师必备——九大系统电路电路识图宝典》
反馈电路是我们生活中运用很广泛的电路了，电源电路的起振电路、信号放大电路、稳定放大电路以及日常所用的放大器都离不开反馈，经过简单的学习对于交直流反馈电路、以及四种组态之间如何区别有了进一步的了解。

交流负反馈电路：简单来说就是用来改善放大器的交流工作状态，从而提高交流信号质量的一种电路；
直流反馈电路：是用来稳定放大器直流工作状态的，直流工作状态稳定了，交流工作状态也就稳定了，其根本目的就是稳定交流工作状态；
如图所示，（电路只是一个示意图，元器件的参数没经过仔细的计算，仅供参考）这是一个含有交直流反馈的电路，电阻R8和电容C2构成了交流反馈电路，电阻R6是直流反馈电路，主要为了稳定三极管Ql的静态工作点。

佟63.2四种反饿纲.态IU陷的Jj框图
如图示负反馈的四种组态，右上是电压串联负反馈，左上是电流串联负反馈，右
下是电压并联负反馈，左下是电流并联负反馈。

电压反馈：稳定输出电压，降低输出电阻；
电流反馈：稳定输出电流，提高输出电阻；
串联反馈：降低放大器的放大倍数，稳定电压增益，提高输入电阻;
并联反馈：降低放大器的放大倍数，稳定电流增益，降低输入电阻;
总结；负反馈用的比较广泛，需要更具不同的场景选用不同的负反馈电路来实现自己具体需求。

浅看了一部分，发现这本书确实是在帮助你提升电路分析能力，毕竟能够分析问题对于电路设计来说是至关重要的。

负反馈还没看完，后面的东西看完在做简单的整理。

电路1简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。

该电路以谐振方法测量感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。

一、电路工作原理a）所示。

（电路原理如图1图1简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648，利用其压控特性在输出3脚产生频值，测量精度极高。

率信号，可间接测量待测电感LX的BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。

测量被测电感L XB两点中，然后调节电位器VR1使电路谐振，在MC1648的3时，只需将L X接到图中A、值。

脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出LXπ所以L X=1/4π2f02Cf0=1/2电路谐振频率：LxCC是电位器VR1调定的变容二极管式中谐振频率f0即为MC1648的3脚输出频率值，的电容值，可见要计算L X的值还需先知道C值。

为此需要对电位器VR1刻度与变容二极管的对应值作出校准。

）为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频在µH。

校准时，将RF线圈L0接7(b)所示，该标准线圈电感量为0.44电感线圈L0。

如图6—量图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。

附表给出了实测取样对应关系。

附表Hz）98766253433834振荡频率（二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。

VR1选择多圈高精度电位器。

其它元器件按电路图所示选择即可。

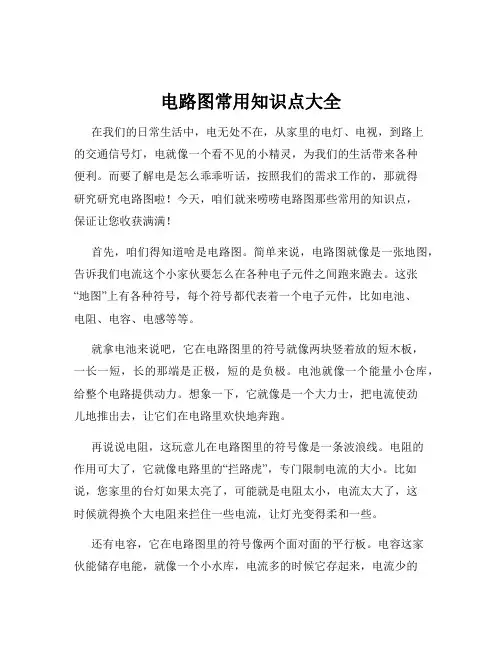

电路图常用知识点大全在我们的日常生活中，电无处不在，从家里的电灯、电视，到路上的交通信号灯，电就像一个看不见的小精灵，为我们的生活带来各种便利。

而要了解电是怎么乖乖听话，按照我们的需求工作的，那就得研究研究电路图啦！今天，咱们就来唠唠电路图那些常用的知识点，保证让您收获满满！首先，咱们得知道啥是电路图。

简单来说，电路图就像是一张地图，告诉我们电流这个小家伙要怎么在各种电子元件之间跑来跑去。

这张“地图”上有各种符号，每个符号都代表着一个电子元件，比如电池、电阻、电容、电感等等。

就拿电池来说吧，它在电路图里的符号就像两块竖着放的短木板，一长一短，长的那端是正极，短的是负极。

电池就像一个能量小仓库，给整个电路提供动力。

想象一下，它就像是一个大力士，把电流使劲儿地推出去，让它们在电路里欢快地奔跑。

再说说电阻，这玩意儿在电路图里的符号像是一条波浪线。

电阻的作用可大了，它就像电路里的“拦路虎”，专门限制电流的大小。

比如说，您家里的台灯如果太亮了，可能就是电阻太小，电流太大了，这时候就得换个大电阻来拦住一些电流，让灯光变得柔和一些。

还有电容，它在电路图里的符号像两个面对面的平行板。

电容这家伙能储存电能，就像一个小水库，电流多的时候它存起来，电流少的时候它再放出来，起到一个缓冲的作用。

我之前自己捣鼓一个小电路的时候，就因为电容没选对，那效果简直是一塌糊涂。

本来想着让电路能稳定工作，结果因为电容容量太小，电流波动得厉害，搞得我手忙脚乱地重新调整。

说到这，我想起有一次我自己尝试组装一个简单的收音机电路。

那时候，我对照着电路图，小心翼翼地把各种元件一个一个地焊接在电路板上。

我眼睛紧紧盯着那些小小的元件，生怕弄错了位置。

特别是那些密密麻麻的电阻，我得用放大镜才能看清它们上面的阻值标记。

好不容易把元件都焊接好了，满怀期待地接上电源，结果啥声音都没有！我那个着急啊，开始从头到尾检查线路。

最后发现，原来是有一个电阻的阻值我看错了，应该是 100 欧姆的，我看成了 10 欧姆的。

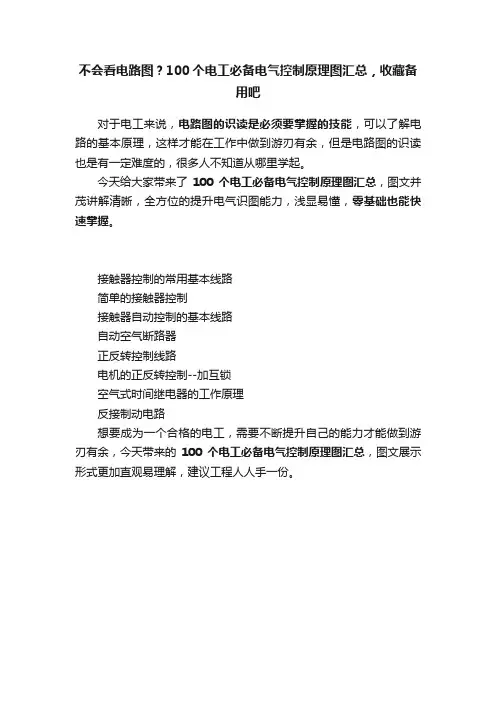

不会看电路图？100个电工必备电气控制原理图汇总，收藏备
用吧
对于电工来说，电路图的识读是必须要掌握的技能，可以了解电路的基本原理，这样才能在工作中做到游刃有余，但是电路图的识读也是有一定难度的，很多人不知道从哪里学起。

今天给大家带来了100个电工必备电气控制原理图汇总，图文并茂讲解清晰，全方位的提升电气识图能力，浅显易懂，零基础也能快速掌握。

接触器控制的常用基本线路
简单的接触器控制
接触器自动控制的基本线路
自动空气断路器
正反转控制线路
电机的正反转控制--加互锁
空气式时间继电器的工作原理
反接制动电路
想要成为一个合格的电工，需要不断提升自己的能力才能做到游刃有余，今天带来的100个电工必备电气控制原理图汇总，图文展示形式更加直观易理解，建议工程人人手一份。

电路知识点归纳总结图表一、电路基础知识1. 电路的定义电路是由电气元件（例如电阻、电容、电感）和电源（例如电池、电源）等组成的电气网络。

2. 电路的分类根据电流流向和性质不同，电路可分为直流电路和交流电路。

直流电路中电流方向不变，而交流电路中电流方向会不断变化。

3. 电路的基本元件（1）电阻：用来限制电流的流动。

（2）电容：用来储存电荷。

（3）电感：用来储存能量。

4. 串联电路和并联电路串联电路是指电阻、电容或电感依次连接在一起，电流只有一个路径可以流通。

并联电路是指电阻、电容或电感同时连接在一起，电流有多个路径可以流通。

5. 电路定理（1）基尔霍夫定律：电路中节点处电流的代数和等于零。

（2）欧姆定律：电压与电流成正比，电阻恒定时，电压和电流呈线性关系。

二、直流电路知识点1. 直流电源直流电源可以是电池、直流稳压器或直流发电机等，用来提供直流电流。

2. 直流电路分析（1）串联电路：电流在电阻、电容或电感中依次流通，可以使用基尔霍夫定律和欧姆定律进行分析。

（2）并联电路：不同电阻、电容或电感同时接在电路中，可以使用基尔霍夫定律和欧姆定律进行分析。

三、交流电路知识点1. 交流电源交流电源是指周期性变化的电压和电流，通常由交流发电机产生。

2. 交流电路分析（1）阻抗和相位角：在交流电路中，电阻、电容和电感的电压和电流之间存在相位差，可以用阻抗和相位角来描述。

（2）交流电路的分析方法：包括相量法、复数法和矢量法等。

四、电路分析工具1. 电路图电路图是用来描述电路连接方式及元件之间的联系的图形表示。

2. 示波器示波器是用来显示电压随时间变化的波形，可以用来分析交流电路中的电压和电流变化。

3. 万用表万用表可以用来测量电路中的电压、电流和电阻等参数，是电路分析中常用的工具。

五、电路设计与应用1. 电路设计原则电路设计需要考虑电子元器件的选型、布局和连接方式等，以确保电路的稳定性和可靠性。

2. 电子电路应用电子电路广泛应用于通讯、电力控制、自动化系统、仪器仪表等领域，对现代生活和工业生产起着重要的作用。

电子工程师必须掌握的20个电子行业最基本的模拟电路图这电子20个电路图，可以说是电子行业最基本的电路图，但电子工程师却必须熟记。

为什么呢？因为这是电子行业最基本的电子电路图，连最基本的都没掌握，那就真的算不上自动化、电子、电控类专业人士，技术还有待提升。

下面我们一起来看看这20个电子行业最基本的模拟电路图。

1、桥式整流电路图2、电源滤波器电路图3、信号滤波器电路图4、微分和积分电路图5、共射极放大电路图6、分压偏置式共射极放大电路图7、共集电极放大电路图（射极跟随器）8、电路反馈框电路图9、二极管稳压电路图10、串联稳压电源电路图11、差分放大电路图12、场效应管放大电路图13、选频（带通）放大电路图14、运算放大电路图15、差分输入运算放大电路图16、电压比较电路图17、RC振荡电路图18、LC振荡电路图19、石英晶体振荡电路图20、功率放大电路图掌握这20个模拟电路可以分为三个层次：初级层次、中级层次、高级层次。

初级层次：熟练记住这二十个电路图，并清楚这些电路的作用。

中级层次：能分析这二十个电路中的关键元器件的作用；每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法。

定性分析电路信号的流向、相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

高级层次：能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

至于你想达到哪个级别，那就自行去研究吧！。

电源电路单元一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。

负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。

（ 3 ）全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图 2 （ c ）。

负载上的电流波形和输出电压值与全波整流电路相同。

（ 4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。

图 2 （ d ）是一个二倍压整流电路。

当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近 1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是 C1 上电压的 2 倍，所以叫倍压整流电路。

三、滤波电路整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。

（ 1 ）电容滤波把电容器和负载并联，如图 3 （ a ），正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
