锅炉基础知识及锅炉结构第一章锅炉基础知识第一节锅炉概述锅炉由“锅”和“炉”两个部分组成；“锅”是锅炉中盛水和汽的部分，他的作用是吸收“炉”放出来的热量，使水加热到一定的温度和压力（热水锅炉），或者转变为蒸汽（蒸气锅炉）。
“炉”是锅炉中燃烧燃料的部分，他的作用是尽量地把燃料的热能释放出来，传递给锅内介质，产生热量供“锅”吸收。
锅炉的分类方法，大体有以下几种：1、按用途分类：有电站锅炉，工业锅炉和生活用锅炉等；2、按输出介质分类：有蒸汽锅炉、热水锅炉和汽水两用锅炉等；3、按使用燃料分类：有燃油锅炉、燃煤锅炉和燃气锅炉等；4、按蒸发量分类：有小型锅炉（蒸发量小于20吨/时）中型锅炉（蒸发量20~75吨/时）大型锅炉（蒸发量大于75吨）等；5、按压力分类：有低压锅炉（工作压力小于等于2.5MPa）中压锅炉(工作压力大于等于3.8MPa，小于5.3MPa)高压锅炉(工作压力大于等于5.3MPa)等6、按锅炉结构形式分类：有水管锅炉（火包水）火管锅炉（水包火）等第二节锅炉参数表示锅炉工作特性的基本参数，主要有锅炉的出力、压力和温度三项。
1、锅炉出力锅炉出力又称锅炉容量，蒸汽锅炉用蒸发量表示，热水锅炉用供热量表示。
1.1 蒸发量蒸汽锅炉连续运行时每小时所产生蒸汽的数量。
用符号“D”表示，常用单位：吨/小时（t/h）。
锅炉马力（BHP），千瓦（Kw）；1吨/时=64马力=628Kw1.2 供热量热水锅炉连续运行时每小时出水有效带热量，用符号Q“表示”，常用单位：万大卡/时（104kal/h），千瓦（Kw），英热单位/时Btu/h；1万大卡/时=0.01163 Kw=39.7英热单位/时2、压力垂直均匀作用在物体表面上的力，称为压力。
用符号“F”表示，单位是牛顿；垂直作用在物体单位面积上的压力，称为压强，用符号“P”表示，单位是兆帕（MPa）。
在习惯上，常把压强称为压力，在工程技术上所提到的压力，实际上压强。
测量压力有2种标准：一种是以压力等于0作为测量起点，称为绝对压力；另一种是以当时当地的大气压作为测量起点，也就是压力表测出的压力数值，称为表压力或相对压力。
第一章锅炉的基本知识第一节锅炉的工作原理锅炉是能量转换设备，它是把燃料中的潜在能量，经过燃烧放出热量，经过传热作用传递给水，使水变成蒸汽（热水锅炉是将水加热变成一定温度的热水输出）的一种设备。
锅炉的最基本的部件是锅”与炉”两大部分，锅是锅炉设备中的汽水系统，是水变成气（或热水）的吸热部分，炉是锅炉设备中的燃烧系统，是油与空气发生化学反应产生高温火焰和烟气的放热部分。
锅”与炉”，一个吸热（油，气经燃烧放出热能，尽可能最大限度的被吸收），一个放热（使油，气最大限度的燃尽，把热能最大的释放出来），它们组成了一套完整的设备。
锅炉的工作包括以下三个过程：不断剧烈氧化燃烧的过程；火焰和高温烟气不断把热量传递给锅内水的传热过程；水在锅内不断流动循环，吸热生温的汽化，（热水锅炉达不到沸腾温度）的水循环过程及汽化过程。
这三个过程在锅炉内不断连续进行，是通过包括锅炉附属设备及仪表附件等二个工作系统来实现的。
这两个系统是汽-水系统和油（气）- 风-锅（水升温升压）L附属设烟系统。
图1-1汽- 水系统是以受热面的锅炉本体为中心，与水泵，水处理设备等附属设备组成的工作系统，担负着向锅炉供水，吸取热量到输出蒸汽（或热水）的任务。
油- 风- 烟系统是以炉膛及燃烧设备为中心，与风机等附属设备组成。
这个系统在炉内形成燃料放热，然后将燃烧产物排除第二节锅炉的基本参数反映锅炉工作特性的基本参数，包括锅炉产生蒸汽的数量（蒸发量）和质量（压力，温度）两个方面的指标。
锅炉在确保安全的前提下长期连续运行，每小时所产生的蒸汽的数量，称为这台锅炉的蒸发量。
蒸发量又称为”出力"或"容量”，常用的单位是”吨/ 小时"(t/h) 。
进口锅炉也有使用” 马力"(HP) 或"磅/小时” 。
其关系是：1马力=15.65 公斤/ 小时=34 5 磅/ 小时额定蒸发量，是指锅炉采用设计的燃料品种，并在设计参数下运行，也就是在规定的蒸汽质量(压力、温度)和一定的热效率下，长期连续运行时，每小时所产生的蒸汽量。
锅炉基本知识第⼀章锅炉基本知识第⼀节锅炉参数及容量锅炉的主要参数, 包括锅炉产⽣热能的数量和质量两个⽅⾯的指标。
如蒸汽锅炉的主要参数是⽣产蒸汽的数量和蒸汽的压⼒、温度, 热⽔锅炉的主要参数是热⽔的流量和热⽔的压⼒、温度。
⼀、压⼒压⼒是指垂直作⽤在单位⾯积上的⼒, 通常叫压⼒( 实际上是压强) 。
⽤符号p 表⽰, 单位是“MPa“。
锅炉的压⼒是根据所⽤⾦属材料在⼀定温度条件下的强度, 受压元件的⼏何形状以及受压特点等条件, 按照国家颁布的有关强度计算标准, 对各个受压元件分别进⾏壁厚计算, 然后从中选出⼀个所能承受的压⼒最低值, 作为这台锅炉的最⾼允许使⽤压⼒。
蒸汽锅炉内为什么会有压⼒呢? 这是因为锅炉内的⽔吸收热量后, 由液体状态变成⽓体状态, 体积膨胀。
由于锅筒是密闭容器, 蒸汽不能⾃由膨胀, ⽽被迫压缩在锅筒内, 因此对筒壁就产⽣压⼒。
热⽔锅炉压⼒主要由热⽔本⾝的压⼒造成的。
热⽔锅炉的⽔是由给⽔泵送⼊锅炉的, 给⽔泵的出⼝压⼒减去管道阻⼒就是锅炉的给⽔压⼒。
⼤⽓压⼒是指空⽓作⽤在地球表⾯上的质量⼒。
由于1m3空⽓在0 °C 时的质量为1.29kg, 所以地球上部的⼤⽓层对地球表⾯有⼀定的压⼒, 这个压⼒叫⼤⽓压⼒。
另外, 随着使⽤的场合不同, 度量压⼒的单位还有⽔银柱⾼度(mmHg 、⽔柱⾼度(mH20) 等, 其换算关系如下:0.0981MPa=0.9678 物理⼤⽓压=735.6mmHg=1OmH20=1kgf/cm2表压⼒是指以⼤⽓压⼒作为测量起点, 即压⼒表指⽰的压⼒。
表压⼒不是实际压⼒, 因为当压⼒表指针为零时, 实际上已受到周围⼀个⼤⽓压⼒的作⽤⼒, 所以压⼒表指的数值, 是指超过⼤⽓压⼒的部分。
绝对压⼒是指以压⼒为零作为测量起点的, 即实际压⼒。
其数值就是表压⼒加0.1013MPa( ⼤⽓压⼒) 。
表压⼒与绝对压⼒的关系:p绝= p表+(0.1013MPa) p表=p绝-(0.1013MPa)负压是指低于⼤⽓压⼒( 俗称真空) 。
锅炉基础知识第一章锅炉基础知识第一节概述一．锅炉的工作过程：锅炉是一种利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要的温度（热水）或一定压力蒸汽的热力设备。
它是由“锅”（即锅炉本体水压部分）、“炉”（即燃烧设备部分）、附件仪表及附属设备构成的一个完整体。
锅炉在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生成蒸汽，被引出应用。
在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。
“锅”与“炉”一个吸热，一个放热，是密切联系的一个整体设备。
锅炉在运行中由于水的循环流动，不断地将受热面吸收的热量全部带走，不仅使水升温或汽化成蒸汽，而且使受热面得到良好的冷却，从而保证了锅炉受热面在高温条件下安全的工作。
二．锅炉参数：锅炉参数对蒸汽锅炉而言是指锅炉所产生的蒸汽数量、工作压力及蒸汽温度。
对热水锅炉而言是指锅炉的热功率、出水压力及供回水温度。
（一）蒸发量（D）蒸汽锅炉长期安全运行时，每小时所产生的蒸汽数量，即该台锅炉的蒸发量，用“D”表示，单位为吨/小时（t/h）。
（二）热功率（供热量Q）热水锅炉长期安全运行时，每小时出水有效带热量。
即该台锅炉的热功率，用“Q”表示，单位为兆瓦（MW），工程单位为104千卡/小时（104Kcal/h）。
（三）工作压力工作压力是指锅炉最高允许使用的压力。
工作压力是根据设计压力来确定的，通常用MPa来表示。
（四）温度温度是标志物体冷热程度的一个物理量，同时也是反映物质热力状态的一个基本参数。
通常用摄氏度即“t℃”。
锅炉铭牌上标明的温度是锅炉出口处介质的温度，又称额定温度。
对于无过热器的蒸汽锅炉，其额定温度是指锅炉额定压力下的饱和蒸汽温度；对于有过热汽的蒸汽锅炉，其额定温度是指过热汽出口处的蒸汽温度；对于热水锅炉，其额定温度是指锅炉出口的热水温度。
锅炉本体结构第一节锅炉概述在日常生活、工业生产或热力发电厂中，经常利用蒸汽供应热量或产生动力。
通常蒸汽是通过蒸汽锅炉生产出来的。
目前我国电厂锅炉所用燃料主要是煤，一般线把煤磨成煤粉。
然后送入炉膛燃烧。
一、锅炉分类：有七种方法：1.按用途分为：电站锅炉、工业锅炉、生活锅炉、机车船舶锅炉。
2.按出口介质状态分为：蒸汽锅炉、热水锅炉、汽水两用锅炉。
3.按蒸汽压力分为：低压锅炉：压力小于等于2.45MPa中压锅炉：压力为2.94～4.90MPa高压锅炉：压力为7.84～10.8MPa超高压锅炉：压力为11.8～14.7MPa亚临界压力锅炉：压力为15.7～19.6MPa超临界压力锅炉：压力大于等于22MPa4.按蒸发量分为：按蒸发量的大小锅炉有小型（≤20T/h）、中型（≤20～75T/h）、大型（>75T/h）之分，但他们之间没有明显的固定的界限，随着工业锅炉工业的发展，锅炉的容量日益增大，以往的大型锅炉目前只能算中型甚至是小型了。
5.按燃料分为：燃煤锅炉、燃油锅炉、燃气锅炉、原子能锅炉6.按燃烧方式分为：层燃炉、室燃炉、沸腾炉。
7.按水循环方式分为：自然循环锅炉（循环倍率4～30）、强制循环锅炉（循环倍率3～10）、直流锅炉（循环倍率1）。
自然循环锅炉、强制循环锅炉的共同特点是有汽包，直流锅炉没有汽包，水在受热面中全部转变为蒸汽。
直流锅炉即可以用于临界压力以下也可以设计为超临界压力。
目前300MW火电机组基本上采用直流锅炉。
我公司的锅炉是自然循环锅炉，设计循环倍率如下表：二、国内外电站锅炉发展趋势在火力发电厂中，锅炉是主要的设备之一，随着电力事业的不断发展，其发展趋势大体上按以下几个方面来说明：1、锅炉容量不断增大。
容量增大每千瓦的设备费用降低，金属耗量减少，所需人员减少，但带来的影响是机组容量越大，适应负荷变化的能力越差。
锅炉容量100MW的用350T/h的锅炉,200MW的用670T/h的锅炉,300MW的用1030T/h的锅炉,600MW的用2050T/h 的锅炉, 600MW的用3125T/h.2、蒸汽参数在提高。
天然气锅炉使用说明第一节概述天然气锅炉是一种使用天然气作为燃料的供热设备，主要用于家庭、工业和商业领域。
本使用说明将详细介绍天然气锅炉的安装、操作、维护和注意事项，以确保安全使用和延长设备寿命。
第二节安装1. 选择合适位置：天然气锅炉应安装在通风良好、干燥、无腐蚀性气体的室内场所，避免阳光直射和潮湿环境。
2. 连接天然气管道：安装前应确保天然气管道符合规范，使用专业工具连接天然气管道，确认连接牢固。
3. 接通电源：将锅炉接通电源并按照说明书中的操作步骤进行初次启动，确保设备正常运行。
第三节操作1. 启动和停止：按照操作手册上的步骤将天然气锅炉启动，确保燃烧器正常点火并检查燃烧情况。
在使用完成后，按照要求将锅炉停止并关闭天然气阀门。
2. 温度调节：根据需要调节锅炉的温度，确保供热水温在安全范围内，避免过热或过冷。
3. 定期清洁：定期清理锅炉的灰尘和积碳，保持设备的清洁，确保燃烧效率。
第四节维护1. 检查阀门和管道：定期检查天然气阀门和管道，确保无泄漏情况。
2. 润滑部件：定期对设备运转部件进行润滑，保持顺畅运转和延长使用寿命。
3. 定期维修：如发现设备有异常情况或故障，应立即联系专业维修人员进行检修。
第五节注意事项1. 温度监测：安装温度感应器并定期检查温度数据，确保设备运行在安全范围内。
2. 天然气检测：安装天然气泄漏探测器，并定期进行检测，确保无泄漏情况。
3. 安全警示：在使用过程中如发现异常声音或气味，应立刻停止使用并联系专业维修人员。
4. 定期检修：定期进行设备的维修和保养，确保设备运行安全可靠。
以上就是天然气锅炉的使用说明，希望用户能够按照以上指导进行正确的使用和保养，确保设备的安全运行和延长寿命。

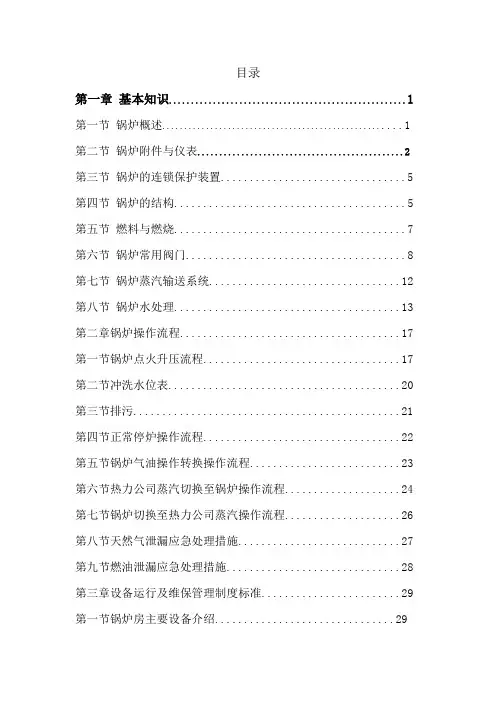

目录第一章基本知识 (1)第一节锅炉概述 (1)第二节锅炉附件与仪表 (2)第三节锅炉的连锁保护装置 (5)第四节锅炉的结构 (5)第五节燃料与燃烧 (7)第六节锅炉常用阀门 (8)第七节锅炉蒸汽输送系统 (12)第八节锅炉水处理 (13)第二章锅炉操作流程 (17)第一节锅炉点火升压流程 (17)第二节冲洗水位表 (20)第三节排污 (21)第四节正常停炉操作流程 (22)第五节锅炉气油操作转换操作流程 (23)第六节热力公司蒸汽切换至锅炉操作流程 (24)第七节锅炉切换至热力公司蒸汽操作流程 (26)第八节天然气泄漏应急处理措施 (27)第九节燃油泄漏应急处理措施 (28)第三章设备运行及维保管理制度标准 (29)第一节锅炉房主要设备介绍 (29)第二节设备分级管理及维保保养分级管理 (32)第三节设备故障应急处理 (33)第四节锅炉定期检验和维保 (34)第四章各项规章制度 (35)第五章应急处理 (39)第一节火灾事故应急处理措施 (39)第二节锅炉停电应急处理措施 (39)第三节锅炉点火失败应急处理措施 (40)第四节天然气泄漏应急处理措施 (40)第五节燃油泄漏应急处理措施 (41)第六节水击事故防范处理措施 (42)第七节满水事故应急处理措施 (42)第八节缺水事故应急处理措施 (43)第九节爆炸事故应急处理措施 (44)参考文献 (44)第一章锅炉房基础知识第一节、锅炉概述一、锅炉参数锅炉参数是表示一台锅炉在工作时的基本特性的技术数据，主要有锅炉的蒸发量、压力和温度三项。
1、蒸发量：锅炉在安全的前提下，长期运行中每1小时所能产生蒸汽的数量，称为这台锅炉的蒸发量，用符号“D”表示，单位是T/H。
锅炉在额定的蒸汽压力、蒸汽温度、给水温度、规定燃料条件下长期运行中每1小时所能产生蒸汽的数量，称为这台锅炉的额定蒸发量。
2、压力：垂直均匀作用于物体单位面积上的力叫压力，压力表指示出的压力叫表压力，表压力加上大气压力叫绝对压力。
第一节电厂锅炉简介一、锅炉的作用锅炉是发电厂三大主机中最基本的设备。
其作用是使燃料在炉内燃烧放热，加热炉水并生成一定数量、一定压力和一定温度的过热蒸汽。
二、锅炉的组成和作用锅炉有本体设备、辅助设备和锅炉附件组成。
1、锅炉本体设备是锅炉的主要组成部分，由汽水系统和燃烧系统两大部分组成。
⑴汽水系统汽水系统的组成：一般有省煤器、汽包、下降管、联箱、水冷壁、过热器、减温器等组成。
汽水系统的作用：其主要作用是有效吸收燃料燃烧放出的热量，使炉水蒸发并形成具有一定温度和压力的过热蒸汽。
（要求是安全、高效）⑵燃烧系统燃烧系统的组成：链条锅炉：炉膛、煤道、炉排、空气预热器等；煤粉锅炉：炉膛、煤道、燃烧器、空气预热器等；循环流化床锅炉：炉膛、煤道、布风板、风帽、分离器、返料器、空气预热器等；燃烧系统的作用：其主要作用是使燃料在炉内良好燃烧，放出热量。
（要求是安全、迅速、完全）2、锅炉的辅助设备主要有通风设备、运煤设备、给煤设备、给水设备、除尘设备、除渣设备等。
通风设备：主要包括一次风机、二次风机、返料风机、引风机、烟风道、烟囱等，其作用是提供燃料燃烧所需空气，物料的流化、分离、返送所需空气，并将燃烧生成的烟气排出炉外。
运煤设备：主要包括配煤设备、输煤设备、碎煤设备等，其作用是将原煤配制成合格的燃煤，并送至锅炉煤仓中。
给煤设备：主要包括给煤机，其作用是将锅炉煤仓中的燃煤均匀地送入锅炉。
给水设备：由给水泵和给水管路组成，其主要作用是向锅炉可靠地供水。
除灰、除渣设备：由除尘器、冷渣机、输灰机、输渣机等组成，主要作用是清除烟气中的飞灰和煤燃烧后的灰渣。
3、锅炉附件主要包括安全门、水位计、吹灰器、热工仪表、控制设备等。
4、此外，锅炉本体还包括炉墙和构架。
炉墙是用成来构成封闭的炉膛和烟道，构架是用来支撑和悬吊汽包、炉墙等锅炉部件。
三、锅炉的工作过程1、燃料的燃烧、放热过程燃煤送入锅炉，与炉内灼热的处于流态化的物料混合，吸收热量并与空气混合燃烧放热，燃烧中的煤与物料在上升烟气流的作用下向炉膛上部运动，对水冷壁和炉内布置的其它受热面放热。
