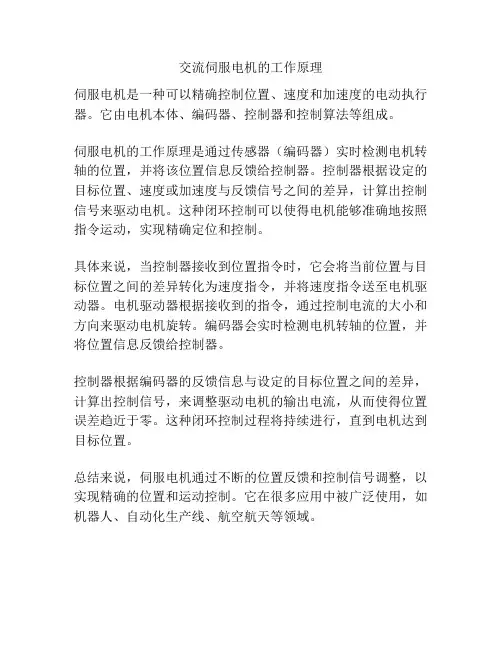

交流伺服电机的工作原理
伺服电机是一种可以精确控制位置、速度和加速度的电动执行器。

它由电机本体、编码器、控制器和控制算法等组成。

伺服电机的工作原理是通过传感器（编码器）实时检测电机转轴的位置，并将该位置信息反馈给控制器。

控制器根据设定的目标位置、速度或加速度与反馈信号之间的差异，计算出控制信号来驱动电机。

这种闭环控制可以使得电机能够准确地按照指令运动，实现精确定位和控制。

具体来说，当控制器接收到位置指令时，它会将当前位置与目标位置之间的差异转化为速度指令，并将速度指令送至电机驱动器。

电机驱动器根据接收到的指令，通过控制电流的大小和方向来驱动电机旋转。

编码器会实时检测电机转轴的位置，并将位置信息反馈给控制器。

控制器根据编码器的反馈信息与设定的目标位置之间的差异，计算出控制信号，来调整驱动电机的输出电流，从而使得位置误差趋近于零。

这种闭环控制过程将持续进行，直到电机达到目标位置。

总结来说，伺服电机通过不断的位置反馈和控制信号调整，以实现精确的位置和运动控制。

它在很多应用中被广泛使用，如机器人、自动化生产线、航空航天等领域。

伺服电机内部结构及其工作原理伺服电机内部结构伺服电机工作原理1一、交流伺服电机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.如图1所示其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，连接控制信号电压Uc。

所以交流伺服电动机又称两个伺服电动机。

图1 交流伺服电机原理图交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。

目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，如图2所示为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。

图2 空心杯形转子交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。

当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。

它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。

因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。

图3伺服电动机的转矩特性2、运行范围较广如图3所示，较差率S在0到1的范围内伺服电动机都能稳定运转。

交流伺服电机的工作原理
交流伺服电机是一种由定子和转子两部分组成的旋转变压器，其工作原理是：在工频或直流电压的作用下，转子绕组中产生一个旋转磁场，转子在这个磁场中旋转时就会受到电磁力，带动转子做切割磁力线运动。

从技术上来说，交流伺服电机可以看作是一个大型的感应电机，所以它同样可以产生一个与感应电机相同的磁场。

在控制系统中，交流伺服电机利用电脑对交流伺服电动机的控制指令来达到对交流伺服电动机的控制目的。

控制器接收到从直流电源（或交流电源）发出的脉冲信号，产生脉冲驱动电流，通过对电动机旋转方向、速度和力矩的检测控制伺服电动机旋转方向和力矩，使其达到预定的要求。

它是一种能将电信号转换成转矩和转速以实现机械运动的装置。

一般包括控制器、编码器（或称编码器）、控制电路三部分。

伺服电机通常由定子和转子两部分组成，其中转子部分主要包括旋转变压器、驱动电路和控制电路三大部分。

—— 1 —1 —。

伺服电机工作原理图PPT
伺服电机是一种具有高精度、高速度和高扭矩的电机，常用于需要精确控制位置、速度和转矩的应用。

伺服电机通过内部的反馈系统不断检测输出轴位置，并根据这些信息调整控制信号，以使输出轴达到期望位置。

下面将介绍伺服电机的工作原理图PPT。

1. 电机结构
伺服电机的主要结构包括电机本体、编码器、控制器和电源部分。

电机本体通过电源输入产生转矩输出，编码器用于检测电机输出轴位置，控制器根据编码器反馈信号和控制输入信号生成驱动电流，从而控制电机旋转。

2. 工作原理
伺服电机的工作原理是通过控制器不断调整电机驱动电流，使得电机输出轴位置和速度与期望值保持一致。

控制器根据编码器反馈信息与设定值的误差，采用比例-积分-微分（PID）控制算法计算控制信号，调整电机输出。

这种反馈控制方式能够实现高精度的位置控制。

3. 工作原理图PPT
伺服电机工作原理图PPT通常包括电机结构示意图、PID控制原理图、控制信号流程图等内容。

通过PPT展示，可以清楚地展示伺服电机的工作原理和控制过程，便于理解和学习。

4. 应用领域
伺服电机广泛应用于数控机床、机器人、飞行器、医疗设备等领域，以满足对位置精度和速度控制精度要求较高的应用。

通过PPT展示伺服电机工作原理，可以帮助工程师和学生更好地理解伺服电机的工作原理和应用。

结语
伺服电机是一种高性能的电机，其工作原理基于精确的位置控制和反馈调节。

通过PPT展示伺服电机的工作原理图，可以帮助人们更好地理解伺服电机的工作原理和应用。

希望本文对您有所帮助。

以上是关于伺服电机工作原理图PPT的介绨，谢谢阅读！。

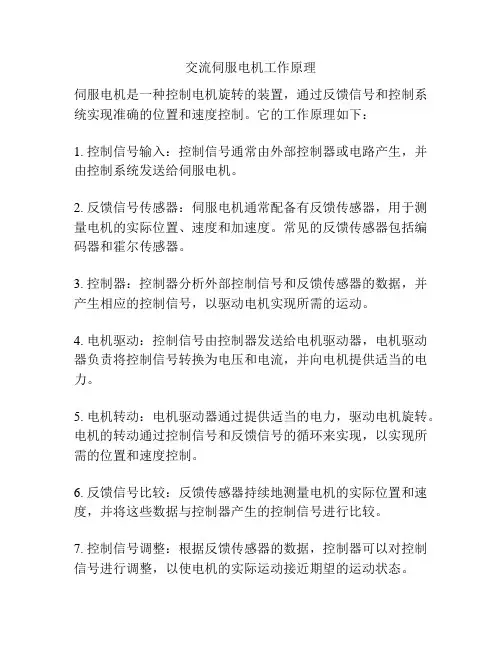

交流伺服电机工作原理
伺服电机是一种控制电机旋转的装置，通过反馈信号和控制系统实现准确的位置和速度控制。

它的工作原理如下：
1. 控制信号输入：控制信号通常由外部控制器或电路产生，并由控制系统发送给伺服电机。

2. 反馈信号传感器：伺服电机通常配备有反馈传感器，用于测量电机的实际位置、速度和加速度。

常见的反馈传感器包括编码器和霍尔传感器。

3. 控制器：控制器分析外部控制信号和反馈传感器的数据，并产生相应的控制信号，以驱动电机实现所需的运动。

4. 电机驱动：控制信号由控制器发送给电机驱动器，电机驱动器负责将控制信号转换为电压和电流，并向电机提供适当的电力。

5. 电机转动：电机驱动器通过提供适当的电力，驱动电机旋转。

电机的转动通过控制信号和反馈信号的循环来实现，以实现所需的位置和速度控制。

6. 反馈信号比较：反馈传感器持续地测量电机的实际位置和速度，并将这些数据与控制器产生的控制信号进行比较。

7. 控制信号调整：根据反馈传感器的数据，控制器可以对控制信号进行调整，以使电机的实际运动接近期望的运动状态。

8. 循环控制：以上步骤循环进行，直到电机实现所需的位置和速度控制。

通过以上工作原理，伺服电机可以实现高精度和可靠的位置和速度控制，广泛应用于自动化和精密控制领域。
