斜管(板)式沉淀池设计计算书

.. 环保设备课程作业作业1：斜板沉淀池设计计算采用异向流斜板沉淀池1.设计所采用的数据①由于斜板沉淀池在絮凝池之后，经过加药处理，故负荷较高，取q=3.0mm/s②斜板有效系数η取0.8，η=0.6~0.8③斜板水平倾角θ=60°④斜板斜长 L=1.2m⑤斜板净板距 P=0.05m P一般取50~150mm⑥颗粒沉降速度μ=0.4mm/s=0.0004m/s2.沉淀池面积A=Qq=2000024×60×60×0.003≈77m2式中 Q——进水流量，m3/d q——容积负荷，mm/s 3.斜板面积A f=Qημ=2000024×3600×0.8×0.0004=723m2需要斜板实际总面积为A f′=A fcosθ=7230.5=1447m24.斜板高度h=l×sinθ=1.2×sin60°=1.0m5.沉淀池长宽设斜板间隔数为N=130个则斜板部分长度为l1=130×0.05÷sin60°=7.5m斜板部分位于沉淀池中间，斜板底部左边距池边距离l2=0.1m，斜板底部右边距池边距离l3=0.8m，则池长L=7.5+0.1+0.8=8.4m池宽B=AL =778.4=9.2m校核：B′=A f′(N+1)×l=9.2m，符合故沉淀池长为8.4m ，宽为9.2m ，从宽边进水。

6.污泥体积计算排泥周期T=1d()()()()61232410020000200201010090100110096Q C C TV m nγρ--⨯⨯⨯-⨯⨯===-⨯-污泥斗计算设计4个污泥斗，污泥斗倾斜角度为67°，污泥斗下底面长a=0.4m ，上底面长b=2.1m 。

5 2.10.4tan tan 6722222b a h m θ⎛⎫⎛⎫=-=-︒= ⎪ ⎪⎝⎭⎝⎭污泥斗总容积: 3150.4 2.1249.29222a b V h n L m ++=⨯⨯⨯=⨯⨯⨯=>V=90m 3，符合要求。

斜管沉淀池计算书一、已知条件1、设计水量：6000m3/d2、自用水系数： 1.13、清水上升流速：2mm/s，实际上升流速1.86mm/s4、蜂窝斜管内切圆直径：30mm，倾角60度。

6、颗粒沉淀速度：0.3mm/s7、分成两组每组水量：3300m3/d组数2组二、设计计算1、单池设计水量Q=3300m3/d=0.0382m3/s2、清水区面积A=19.1m2其中斜管结构占面积按8%计，即有效系数φ=0.92A=20.76m23、为配合沉淀池尺寸采用：沉淀池净宽B= 4.2m沉淀池长度：L= 4.9m尺寸调整L= 4.9m4、沉淀池面积B×L=20.58m2沉淀负荷q= 6.7m3/(m2·h)，规范：5.0～9.0m3/(m2·h)管内流速v0v0=v/sinθ= 2.3mm/s考虑到水量波动，采用v0=3mm/s斜管长度ll=d×(1.33v0-μsinθ)/μcosθ=562.4mm考虑管端紊流、积泥等因素，过渡区l'=250mm斜管总长L=l+l'=812.4mm，按1000mm 计复核管内雷诺数及沉淀时间水力半径R=d/4=7.5mm=0.75cm管内流速v0=0.23cm/s运动粘度ν=0.01cm/s（当t=20℃时）Re=Rv0/ν=17.3沉淀时间T=L/v0=433s =7.22min（沉淀时间T一般在4~8min之间）5、池高超高0.55m清水区高度 1.13m斜管高度0.87m布水区高度（沉淀池底到斜管支撑） 1.55m排泥区高度0.7m总高H= 4.8m采用 4.8m6、沉淀池进口采用穿孔花墙花墙厚300mm，砌块300×300，孔洞150×150，孔距300水流通过花墙流速采用0.1m/s穿孔花墙净面积A=0.382m2，取0.40m采用150×150方形孔：横向间距300D=0.15m孔眼数n=17.8个实际采用18个实际流速v=0.094m/s，峰值系数 1.5，v=0.141m/s。

斜板管沉淀池的设计计算在设计斜板管沉淀池时，需要考虑到污水流量、污水水质、沉淀效果等因素。

下面将详细介绍斜板管沉淀池的设计计算。

一、斜板管沉淀池的原理和构造斜板管沉淀池是一种常见的沉淀设备，其主要原理是利用重力沉淀和斜板管的作用来实现固液分离。

污水经过斜板管沉淀池后，固体颗粒会沉淀到底部，而清水则从上部倾流出去。

斜板管沉淀池通常由一个沉淀池和内部设置的一系列斜板管组成。

二、斜板管沉淀池的设计参数1.污水流量：污水流量是设计斜板管沉淀池的重要参数之一、通常使用的单位是立方米/小时(m³/h)，可以通过测量或计算得到。

2.污水水质：污水中的悬浮物含量和颗粒大小对沉淀效果有着重要影响。

一般通过测量悬浮物含量来确定污水的水质。

3.沉淀效果：沉淀池的设计应该达到一定的沉淀效果，常用参数是沉淀效率。

通常情况下，沉淀效率要求为90%以上。

4.斜板管参数：斜板管的长度、斜度和数量都是影响沉淀效果的重要因素。

斜板管的长度和斜度需要根据污水的水质、流量等参数来确定。

三、斜板管沉淀池的设计计算方法1.计算沉淀池的尺寸：首先要根据污水流量和停留时间来确定沉淀池的尺寸。

停留时间是指污水在沉淀池中停留的时间，一般根据水质和沉淀效果来确定，通常取值在1-3小时之间。

2.计算斜板管长度和斜度：斜板管的长度和斜度要根据沉淀池的尺寸和设计要求来确定。

一般情况下，斜板管的长度为沉淀池的总长度的3-6倍，斜度为沉淀池的总高度的1-4倍。

根据具体污水水质和要求可以进行微调。

3.计算斜板管数量：斜板管沉淀池中斜板管的数量一般取决于污水的流量和沉淀效果要求。

通常情况下，斜板管的数量应该能够保证污水在斜板管沉淀池中停留的时间达到设计要求。

四、斜板管沉淀池的设计注意事项1.对于不同水质和要求的污水，斜板管沉淀池的设计参数可能会有所差异。

因此，在设计斜板管沉淀池时应注意根据实际情况进行调整。

2.在斜板管沉淀池的设计过程中，应考虑沉淀池的排放口设置，以确保清水排放的质量。

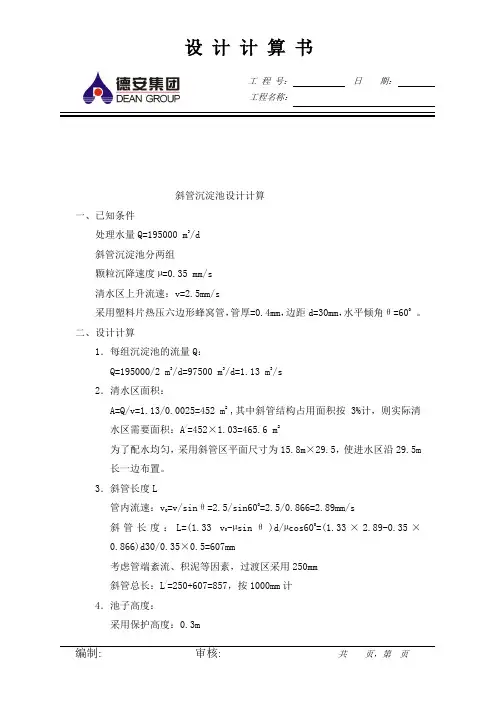

工程名称：斜管沉淀池设计计算一、已知条件处理水量Q=195000 m3/d斜管沉淀池分两组颗粒沉降速度µ=0.35 mm/s清水区上升流速：v=2.5mm/s采用塑料片热压六边形蜂窝管，管厚=0.4mm，边距d=30mm，水平倾角θ=600。

二、设计计算1．每组沉淀池的流量Q：Q=195000/2 m3/d=97500 m3/d=1.13 m3/s2．清水区面积：A=Q/v=1.13/0.0025=452 m2 ,其中斜管结构占用面积按3%计，则实际清水区需要面积：A/=452×1.03=465.6 m2为了配水均匀，采用斜管区平面尺寸为15.8m×29.5，使进水区沿29.5m长一边布置。

3．斜管长度L管内流速：v=v/sinθ=2.5/sin600=2.5/0.866=2.89mm/s-µsinθ)d/µcos600=(1.33×2.89-0.35×斜管长度：L=(1.33 v0.866)d30/0.35×0.5=607mm考虑管端紊流、积泥等因素，过渡区采用250mm斜管总长：L/=250+607=857，按1000mm计4．池子高度：采用保护高度：0.3m工程名称：清水区：1.2m布水区：1.2m穿孔排泥斗槽高：0.8m斜管高度：h=L/sinθ=1×sin600=0.87m池子总高：H=0.3+1.2+1.2+0.8+0.87=4.37m5.沉淀池进口采用穿孔墙，排泥采用穿孔管，集水系统采用穿孔管，以上各项计算均同一般沉淀池或澄清池设计。

6．复算管内雷诺数及沉淀时间：/ξRe=Rv式中水力半径：R=d/4=30/4=7.5mm=0.75cm=0.289cm/s管内流速：v运动黏度：ξ=0.01cm2/s(当t=200C时)Re= 0.75×0.289/0.01=21.68沉淀时间：T= L// v=1000/2.89=346s=5.77min(沉淀时间T一般在4～8min之间)。

斜管沉淀池设计说明书设计条件：用水量15000nVd进水悬浮物浓度280mg/L污泥含水量%出水悬浮物浓度30 mg/L设计参数：沉淀池个数n=4沉淀池表面负荷：q=2.4m2 3/ (vm• h)斜管孔径为100mm斜管长1.0m斜管水平倾角为60°设计计算：1.沉淀池表面积用水量Q=15000m 3/d=625m3/h=0.174m3/s沉淀池数n=4表面负荷q°=2.4m3/ (ni*h )Q = 625A= =71.54m22 沉淀池平面尺寸a = . A= . 71.54 =8.45m,取8.5m3 池内停留时间斜管区上部清水层高度h2=1.0m斜管的自身垂直高度h3=1.0mnq0* 0.91 4* 2.4* 0.91t = (h 2 h 3)*60 =(1 1)*60 =50min q 2.44. 污泥部分所需容积污泥储存时间T=24h进水悬浮物浓度 C 1=280mg/L= t/m 3出水悬浮物浓度G=30 mg/L 二t/m 3污泥密度丫 =1t/m 3污泥含水率p o =%5. 污泥斗容积在底部设方形的集泥斗，上面积边长为 a i =8.5m,下面积边长取 a 2=1.0m,斜坡度为50h 5=(t 专""■ =(T 2)n =4.47m ，取 4.5mV 1= (2a 12+2aa 2+2a 22)= 45 ++212)=122.63m 36 则污泥斗的容积为 V 1=122.63m 3V 1>V可以满足储存污泥要求6. 沉淀池的总高度沉淀池超高h 1=0.3m沉淀池底部缓冲层h 4=1.0mH=h 1 +h 2 +h 3+h 4+h 5=++++=7.8m7. 进水流入槽、布水孔设计3Q(G C 2)T 625 (0.28 10 V = (1 o )n 1 (1-0.975 4 °.°3 10 彳)24 37.5m 3采用条形平底槽，等距设布水孔：孔尺寸200mm 200mm流入槽：设流入槽宽B=1.0m，槽中流速取v=0.25m/s。

1.已知条件：进水量Q=5万吨/天=自用水系数=5%则进水量Q'=0.608m 3/s=单座Q1=0.304m 3/s =清水区上升流速= 1.3mm/s 取颗粒沉降速度=0.3mm/s 取SS与NTU相关系数为1.2进水NTU=50=60出水NTU=3=3.6管厚=0.4mm 边距=35mm 水平倾角=60°2.单池计算a.清水区面积A=233.71m 2则实际清水区面积A'=240.72m 2取池宽B=12m 则池长L=20.06m 取L=20.50m b.斜管长度L管内流速V 0= 1.50mm/s 斜管长度L=405.22mm250mm则斜管总长L’=655.22mm采用塑料片热压六边形蜂窝管设计斜管沉淀池座数为2座斜管沉淀池设计计算在满足考虑管端紊流积泥，过渡区管长采用其取L’=800mm c.排泥计算每日沉淀池干污泥量G=1.481t取污泥含水率=98%取污泥密度ρ=1.03t/m 3每日沉淀池湿污泥体积V 湿=71.87m 3则每次排泥量V’=11.98m3取V’=12.0m 3单斗排泥量V 单= 6.0m 3取泥斗下底面面积F 1=0.6m 2泥斗上底面面积F 2=5.0m 2泥斗高h 1=2.5m 2则泥斗贮泥部分体积V 1=6.11m 3取刮泥板高h 2=0.1m 刮泥板宽b 2=6.0m 刮泥板行进速度V 2= 1.0m/min 两台刮泥机一个工作循环刮泥量V 刮= 1.37m 3刮泥机一个工作循环所需时间T 刮=41.00min 取排泥管直径d=200mm 取排泥时间t 排= 1.5h 则排泥流速V 泥=0.04m/s采用双钢丝绳牵引刮泥机，卷扬机平台置于沉淀池中部于进水端设置两座污泥斗设计每天排泥6次，则每隔4小时刮泥一次大于单斗=0.3md.沉淀池高度采用保护高h保= 1.2m清水区高h清布水区高h= 1.5m布污泥斗高h斗= 2.5m斜管高0.69m沉淀池总高H= 6.19m e.复核Re及沉淀时间T水力半径R=8.75mm=0.875cm管内流速V0=0.15cm/s取运动黏度ν=0.01cm2/s则雷诺数Re=13.13沉淀时间T=532.94s=8.88min0.579m3/s2187.50m3/h1093.75m3/hmg/Lmg/L其中斜管结构占用面积按3%计在满足配水均匀条件下，使进水沿池宽方向布置于单斗排泥量6.0满足排泥要求。

工程名称：斜管沉淀池设计计算一、已知条件处理水量Q=195000 m3/d斜管沉淀池分两组颗粒沉降速度µ=0.35 mm/s清水区上升流速：v=2.5mm/s采用塑料片热压六边形蜂窝管，管厚=0.4mm，边距d=30mm，水平倾角θ=600。

二、设计计算1．每组沉淀池的流量Q：Q=195000/2 m3/d=97500 m3/d=1.13 m3/s2．清水区面积：A=Q/v=1.13/0.0025=452 m2 ,其中斜管结构占用面积按3%计，则实际清水区需要面积：A/=452×1.03=465.6 m2为了配水均匀，采用斜管区平面尺寸为15.8m×29.5，使进水区沿29.5m长一边布置。

3．斜管长度L管内流速：v=v/sinθ=2.5/sin600=2.5/0.866=2.89mm/s-µsinθ)d/µcos600=(1.33×2.89-0.35×斜管长度：L=(1.33 v0.866)d30/0.35×0.5=607mm考虑管端紊流、积泥等因素，过渡区采用250mm斜管总长：L/=250+607=857，按1000mm计4．池子高度：采用保护高度：0.3m工程名称：清水区：1.2m布水区：1.2m穿孔排泥斗槽高：0.8m斜管高度：h=L/sinθ=1×sin600=0.87m池子总高：H=0.3+1.2+1.2+0.8+0.87=4.37m5.沉淀池进口采用穿孔墙，排泥采用穿孔管，集水系统采用穿孔管，以上各项计算均同一般沉淀池或澄清池设计。

6．复算管内雷诺数及沉淀时间：/ξRe=Rv式中水力半径：R=d/4=30/4=7.5mm=0.75cm=0.289cm/s管内流速：v运动黏度：ξ=0.01cm2/s(当t=200C时)Re= 0.75×0.289/0.01=21.68沉淀时间：T= L// v=1000/2.89=346s=5.77min(沉淀时间T一般在4～8min之间)。

斜管沉淀池设计计算
一、斜管沉淀池的尺寸计算
1.总高度计算公式：
H总=H2-H1+H悬-h连
其中，H总为总高度，H2为池体深度，H1为污泥底排底高度，H悬为悬浮物浓度高度，h连为连管的高度。

2.斜管长度计算公式：
Ls=H总-H悬
其中，Ls为斜管长度。

3.斜管直径计算公式：
Ds=K*Ls
其中，Ds为斜管直径，K为常数，可根据经验值选择。

二、斜管沉淀池的悬浮物沉降速度计算
悬浮物的沉降速度是斜管沉淀池设计中的重要参数，可以使用Stokes定律计算，公式如下：
Vs=(2*g*(ρs-ρm)*d^2)/(9*η)*(1-ρm/ρw)
其中，Vs为悬浮物的沉降速度，g为重力加速度，ρs为悬浮物颗粒密度，ρm为介质密度，d为悬浮物颗粒直径，η为介质黏度，ρw为水密度。

三、斜管沉淀池的流量计算
1.斜管污水处理流量计算公式：
Q=V*A*n
其中，Q为污水处理流量，V为平均水流速度，A为管道截面积，n为
管道数量。

2.斜管沉淀流量计算公式：
Qs=Q*(1-ηr)
其中，Qs为斜管沉淀流量，Q为污水处理流量，ηr为沉淀率。

四、斜管沉淀池的沉淀时间计算
沉淀时间是指水在斜管沉淀池中停留的时间，可以通过以下公式计算：t=V/Qs
其中，t为沉淀时间，V为池体体积，Qs为斜管沉淀流量。

以上是斜管沉淀池设计计算的基本内容，但实际设计中还需要根据工
程要求和实际情况进行具体参数的选择和优化。

同时，在进行设计计算时，还需考虑其他影响因素，如泥水比、悬浮物浓度、出水浊度等，以保证沉
淀效果和处理效果的达到要求。

蜂窝斜管沉淀池的设计计算斜板斜管沉淀池的设计参数：（1）斜板（管）之间间距一般不小于50mm，斜板（管）长一般在1.0-1.2m左右；（2）斜板的上层应有0.5-1.0m的水深，底部缓冲层高度为1.0m。

斜板（管）下为废水分布区，一般高度不小于0.5m，布水区下部为污泥区；（3）池出水一般采用多排孔管集水，孔眼应在水面以下2cm处，防止漂浮物被带走；（4）废水在斜管内流速视不同废水而定，如处理生活污水，流速为0.5-0.7mm/s。

（5）斜板（管）与水平面呈60°角，斜板净距（或斜管孔径）一般为80～100mm。

异向流斜板（管）沉淀池的设计计算式可由如下分析求的。

假定有一个异向流沉淀单元，倾斜角为a，长度为l，断面高度为d，宽度为w，单元内平均水流速度v，所去除颗粒的沉速为u0，如下图所示。

当颗粒由a移动到b被去除，可理解为颗粒以v的速度上升l+l1的同时以u0的速度下沉l2的距离，两者在时间上相等，即沉淀单元长度沉淀单元的断面面积为dw，则单元所通过的流量为：式中lw实际上即为沉淀单元的长与宽方向的面积，lwcosα即为斜板在水平方向投影的面积，可用af代替。

dw代表沉淀单元的断面积，dw/sinα即为沉淀池水面在水平方向的面积，可用a表示，这样即可得q=u0（af+a）如果池内有n个沉淀池，并且考虑斜板（管）有一定的壁厚度，池内进出口影响及板管内采用平均流速计算时，上式可修正得沉淀池设计流量：Q=ηu0（Af+A）式中：η——系数0.7，一般范围0.75-0.85；Af——斜板（管）沉淀池所有斜壁在水平方向的投影面积，A=naf；A——沉淀池水面在水平面上的投影面积。

即异向流斜板（管）沉淀池的截留速度：一个斜板单元的理论流量：q=u0（af-a）斜板沉淀池设计流量：Q=ηu0（Af-A）即同向流斜板（管）沉淀池的截留速度：横向流斜板（管）沉淀池的沉淀情况如下图，由相似定律得：式中af为沉淀单元的表面积。

.. 环保设备课程作业作业1：斜板沉淀池设计计算采用异向流斜板沉淀池1.设计所采用的数据①由于斜板沉淀池在絮凝池之后，经过加药处理，故负荷较高，取q=3.0mm/s②斜板有效系数η取0.8，η=0.6~0.8③斜板水平倾角θ=60°④斜板斜长 L=1.2m⑤斜板净板距 P=0.05m P一般取50~150mm⑥颗粒沉降速度μ=0.4mm/s=0.0004m/s2.沉淀池面积A=Qq=2000024×60×60×0.003≈77m2式中 Q——进水流量，m3/d q——容积负荷，mm/s 3.斜板面积A f=Qημ=2000024×3600×0.8×0.0004=723m2需要斜板实际总面积为A f′=A fcosθ=7230.5=1447m24.斜板高度h=l×sinθ=1.2×sin60°=1.0m5.沉淀池长宽设斜板间隔数为N=130个则斜板部分长度为l1=130×0.05÷sin60°=7.5m斜板部分位于沉淀池中间，斜板底部左边距池边距离l2=0.1m，斜板底部右边距池边距离l3=0.8m，则池长L=7.5+0.1+0.8=8.4m池宽B=AL =778.4=9.2m校核：B′=A f′(N+1)×l=9.2m，符合故沉淀池长为8.4m ，宽为9.2m ，从宽边进水。

6.污泥体积计算排泥周期T=1d()()()()61232410020000200201010090100110096Q C C TV m nγρ--⨯⨯⨯-⨯⨯===-⨯-污泥斗计算设计4个污泥斗，污泥斗倾斜角度为67°，污泥斗下底面长a=0.4m ，上底面长b=2.1m 。

5 2.10.4tan tan 6722222b a h m θ⎛⎫⎛⎫=-=-︒= ⎪ ⎪⎝⎭⎝⎭污泥斗总容积: 3150.4 2.1249.29222a b V h n L m ++=⨯⨯⨯=⨯⨯⨯=>V=90m 3，符合要求。

UASB反应器设计计算已知参数：流量50m3/h，COD 10000mg/L,去除率80%，其他为给出参数视为满足UASB反应器进水要求或按设计规范取值。

设计计算一、反应池容积采用容积负荷计算法m3式中：V—反应器有效容积，m3；Q--UASB反应器设计流量，m3/d；N v—容积负荷，kgCOD Cr/(m3·d)，取值为10 kgCOD Cr/(m3·d)；S0—UASB反应器进水有机物浓度，mgCOD Cr/L。

沉淀池有效水深H=8mA==m则反应器表面负荷为q=m3/（m2·h）由于是单个池子，采用圆形池子，则D= 13.824二、配水系统设计本系统设计为圆形布水器，布水装置进水点距反应器池底200mm。

每个进水口的布水面积为4m2，Ｑ＝50 m3/h(2)设计计算布水系统设计计算草图见下图2.3：孔数:n=150/4＝38则每个孔的出水量为1.316 m3/h，取孔口尺寸为15mm，则孔口面积为1.767×10-4m2，孔口流速为2.07m/s。

设3个圆环， 3环各设9个，13个，16个孔口内圈9个孔口设计服务面积：S1=9×4=36m2折合成服务圆直径为：用此直径作一个虚圆，在该圆内等分虚圆面积处设一实圆环，其上布9个孔口，则圆的直径计算如下：d1=4.79m取管内流速为0.8m/s，则管径为取管径为75mm。

中圈13个孔口设计服务面积：S2=13×4=52m2折合成服务圆直径为：d2=8.89m取管内流速为0.8m/s，则管径为取管径为100mm，则实际流速为0.605m/s。

中圈16个孔口设计服务面积：S3=16×4=64m2折合成服务圆直径为：d3=12.27m取管内流速为0.8m/s，则管径为取管径为100mm。

三、三相分离器设计计算1）沉淀区的设计沉淀器（集气罩）斜壁倾角θ=45°沉淀区面积： A=150m2表面水力负荷q=Q/A=50/150=0.33m3/(m2.h)<1.0 m3/(m2.h) 符合要求2) 回流缝设计取h1=0.5m h2=1.5m h3=2.5m依据图中几何关系，则b1=h3/tanθ式中：b1—下三角集气罩底水平宽度，θ—下三角集气罩斜面的水平夹角h3—下三角集气罩的垂直高度，mb1=2.5/tan45=2.5mb2=b－2b1=13.83－2×2.5=8.83m下三角集气罩之间的污泥回流缝中混合液的上升流速v1,可用下式计算：符合要求上下三角形集气罩之间回流缝流速v2的计算：v2=Q/S2S2—上三角形集气罩回流缝面积（m2）CE—上三角形集气罩回流缝的宽度，CE>0.2m 取CE=1.8m CF—上三角形集气罩底宽，取CF=10mEH=CE ×sin45=1.8×sin45=1.273mEQ=CF+2EH=10.0+2×1.273=12.546mS2=3.14(CF+EQ) CE/2=3.14 ×(10.0+12.546) ×1.8/2=63.75m2 v2=50/63.75=0.784m/hv2<v1<2.0m/h , 符合要求3)确定上下集气罩相对位置及尺寸BC=CE/cos45=1.8/cos45=2.546mHG=(CF－b2)/2=（10-8.83）/2=0.585mEG=EH+HG=1.273+0.585=1.858mAE=EG/sin45=1.858/sin45=2.63mBE=CE ×tan45=1.8mAB=AE－BE=0.83mDI=CD×sin45=AB ×sin45=0.83× sin45=0.587mh4=AD+DI=BC+DI=0.83+0.587=1.42mh5=1.5m4）气液分离设计校核由反应区上升的水流从下三角形集气罩回流缝过渡到上三角形集气罩回流缝再进入沉淀区，其水流状态比较复杂。

斜板沉淀池设计计算书蜂窝斜管淀池的窝窝窝算沉斜板斜管淀池的窝窝,沉参数;, 斜板;管,之窝窝距一般不小于～斜板;管,窝一般在左右～150mm1.0-1.2m;, 斜板的上窝窝有的水深～底部窝窝高度窝冲。

斜板;管,下窝窝水分布～一区20.5-1.0m1.0m般高度不小于～布水下部窝窝泥～区区0.5m;, 池出水一般采用多排孔管集水～孔眼窝在水面以下窝～防止漂浮物被窝走～32cm;, 窝水在斜管流速窝不同窝水而定～如窝理生活窝水～流速窝内。

40.5-0.7mm/s;,斜板;管,水平面呈与角～斜板窝距;或斜管孔,一般窝径,。

560?80100mm 异沉向流斜板;管,淀池的窝窝窝算式可由如下分析求的。

假定有一向流淀窝元～窝斜角窝个异沉～窝度窝～面高度窝断～窝度窝～窝元平均水流速度内aldw～所去除窝粒的速窝沉～如下窝所示。

vu0当窝粒由移窝到被去除～可理解窝窝粒以的速度上升的同窝以的速度下沉的距abvl+l1u0l2离两即～者在窝窝上相等～淀窝元窝度沉沉断淀窝元的面面窝窝～窝窝元所通窝的流量窝,dw式中窝窝上窝淀窝元的窝窝窝方向的面窝～即沉与即窝斜板在水平方向投影的面窝～可用lwlw cosαaf代替。

代表淀窝元的面窝～沉断即沉窝窝淀池水面在水平方向的面窝～可用表示～窝窝dwdw/sinαa即可得;,q=u0af+a如果池有内个沉并内响内淀池～且考窝斜板;管,有一定的壁厚度～池窝出口影及板管采n用平均流速窝算窝～上式可修正得淀池窝窝流量,沉;,Q=ηu0Af+A式中,系数～一般范窝～η——0.70.75-0.85斜板;管,淀池所有斜壁在水平方向的投影面窝～沉～Af——A=naf沉淀池水面在水平面上的投影面窝。

A——即异沉向流斜板;管,淀池的截留速度,一斜板窝元的理窝流量,个;,q=u0af-a斜板淀池窝窝流量,沉;,Q=ηu0Af-A即沉同向流斜板;管,淀池的截留速度,向流斜板;管,淀池的淀情如下窝～横沉沉况由相似定律得,式中窝淀窝元的表面窝。
