常用电子元件封装及介绍PPT课件

电阻与电位器

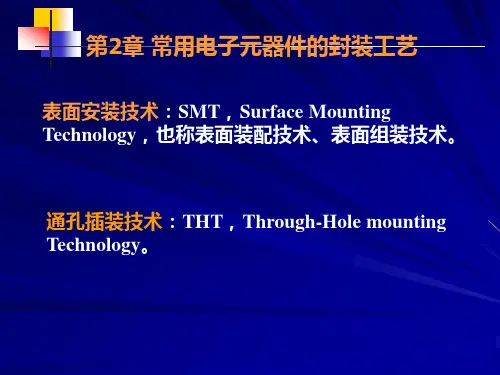

1.电阻的常用封装形式
2电阻表示方法
•直标法：直接标出阻值，百分数表示误差，若电阻上未注偏差，则均为±20%。 •数码法：算法：XXXY=XXX*10Y。 X为2位：多用于E-24系列，精度为J(±5%)；例：272，表示2.7KΏ。 X为3位：多用于E-24、E-96系列，精度为F(±1%)；例：3323，表示332KΏ。 Y为字母：前两位指有效数代码，具体值查E-96乘数代码表，后一位指10的几次 幂代码，从E-96阻值代码表查找；用于E-96系列，精度为F、D。用于E-96系列。 例：02C=102*102=10.2KΏ。 •文字符号法：m（豪欧）、R(欧)、K（千欧）、M（兆欧） ，例：6R2J，表示 6.2Ώ，允许偏差±5%。 •色标法：紧靠电阻体一端头的色环为第一环，末环表示允许误差，倒数第二环 表示乘数。 •封装：贴片电阻：0201、0402、0603、0805、1206、1210、1812、2010、2512 等，前两位与后两位分别表示长与宽，单位为英寸。 直插电阻：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、 AXIAL-0.8、AXIAL-0.9、AXIAL-1.0，数字表示焊盘中心距，单位为英寸。
适用场合：
以手机，PDA为代表的高密度电子产品多使用0201、0402的器 件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶 记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。
碳膜电阻：
优点：
价格便宜,阻值范围宽 (从1ω-l0mω)，具有良好的稳定性和高频特 性，电庇的变化对其阻值的影响很小，工作温度和极限电压都比 较高。温度系数和电压系数低. 缺点：承受的功率较小，一般是1/8-2w
（2）金属氧化膜电阻（型号：RY）。在玻璃、瓷器等材料上，通过高温以化学反应形式 生成以二氧化锡为主体的金属氧化层。该电阻器由于氧化膜膜层比较厚，因而具有极好的 脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。但阻值范围窄，温度系数比 金属膜电阻差。 （3）碳膜电阻（型号：RT）。在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发 分解沉积成碳结晶导电膜。碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数 为负值。常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子 产品中大量使用。
（2）精密合金箔电阻（型号：RJ）。在玻璃基片上粘和一块合金箔，用光刻法蚀出一定 图形，并涂敷环氧树脂保护层，引线封装后形成。该电阻器最大特点是具有自动补偿电阻 温度系数功能，故精度高、稳定性好、高频响应好。这种电阻的精度可达±0.001％,稳定 性为±5×10-4％/年，温度系数为±10-6/℃。可见它是一种高精度电阻。
2．合金类 用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：
（1）线绕电阻（型号：RX）。将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅 或玻璃釉加以保护。线绕电阻具有高稳定性、高精度、大功率等特点。温度系数可做到小 于10-6/℃，精度高于±0.01％，最大功率可达200W。但线绕电阻的缺点是自身电感和分 布电容比较大，不适合在高频电路中使用。
（4）厚膜电阻网络（电阻排）。它是以高铝瓷做基体，综合掩膜、光刻、烧结等工艺， 在一块基片上制成多个参数性能一致的电阻，连接成电阻网络，也叫集成电阻。集成电阻 的特点是温度系数小，阻值范围宽，参数对称性好。目前已越来越多的被应用在各种电子 设备中。
4．敏感类 使用不同材料和工艺制造的半导体电阻，具有对温度、光照度、湿度、压力、磁通量、气 体浓度等非电物理量敏感的性质，这类电阻叫敏感电阻。利用这些不同类型的电阻，可以 构成检测不同物理量的传感器。这类电阻主要应用于自动检测和自动控制领域中。
4电阻的应用场合
贴片电阻：
优寸均匀，精确且温度系数与 阻值公差小, 体积小，重量轻。 适合波峰焊和回流焊 机械强度高， 高频特性优越 。 常用规格价格比传统的引线电阻还便宜 生产成本低，配合自动贴片机，适合现代电子产品规模化生产, 能 大面积减少PCB面积，减少产品外观尺寸。
3电阻的种类
1薄膜类 （1）金属膜电阻（型号：RJ）。在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层 金属膜或合金膜。其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。且允许 工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。目前是 组成电子电路应用最广泛的电阻之一。常用额定功率有1/8W、1/4W、1/2W、1W、2W 等，标称阻值在10W～10MW之间。
（ 2）实芯电阻（型号：RS）。用有机树脂和碳粉合成电阻率不同的材料后热压而成。体 积与相同功率的金属膜电阻相当，但噪声比金属膜电阻大。阻值范围为4.7W～22MW，精 度等级为±5％、±10％、±20％。 （3）合成膜电阻（RH）。合成膜电阻可制成高压型和高阻型。高阻型电阻的阻值范围为 10MW～106MW，允许误差为±5％、±10％。高压型电阻的阻值范围为47MW～ 1000MW，耐压分10kV和35kV两挡。
适用场合： 多用在一些如电源、适配器之类低价值的低端产品或早期设
计的产品中。
金属膜电阻
优点：
功率负荷大、电流噪声小稳定性能，高频性能好工作温度范围宽：-55℃～ +155℃精度高：0.25%，0.5%，1%，5% 阻值范围宽：1Ω～10MΩ
3．合成类 将导电材料与非导电材料按一定比例混合成不同电阻率的材料后制成的电阻。该电阻的最
突出的优点是可靠性高，但电特性能比较差。常在某些特殊的领域内使用（如航空航天工 业、海底电缆等）。合成类电阻种类比较多，按用途可分为通用型、高阻型和高压型等。
（1）金属玻璃釉电阻(型号：RI)。以无机材料做粘合剂，用印刷烧结工艺在陶瓷基体上 形成电阻膜。该电阻具有较高的耐热性和耐潮性，常用它制成小型化贴片式电阻。
