浙江省电力系统继电保护技术比武试卷1

  • 格式：doc
  • 大小：983.00 KB
  • 文档页数：4

浙江省电力系统继电保护技术比武试卷一、判断题（共30小题，每小题1分，共30分，对的在括号内打“∨”，错的在括号内打“×”）1.当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和BCH型纵差保护均动作跳闸。

（）2.变压器各侧电流互感器型号不同，变流器变比与计算值不同，变压器调压分接头不同，所以在变压器差动保护中会产生暂态不平衡电流。

（）3.对Y/△-11接线的变压器，当变压器△侧出口发生两相短路故障，Y侧保护的低电压元件接相间电压，该元件不能正确反映故障相间电压。

（）4.对三绕组变压器的差动保护各侧电流互感器的选择，应按各侧的实际容量来选择电流互感器的变比。

（）5.变压器的后备方向过电流保护的动作方向应指向变压器。

（）6.电抗器差动保护动作值应躲过励磁涌流。

（）7.线路出现断相，当断相点纵向零序阻抗大于纵向正序阻抗时，单相断相零序电流小于负序电流。

（）8.系统振荡时，线路发生断相，零序电流与两侧电势角差的变化无关，与线路负荷电流的大小有关。

（）9.线路发生接地故障，正方向时零序电压滞后零序电流，反方向时，零序电压超前零序电流。

（）10.系统运行方式越大，保护装置的动作灵敏度越高。

（）11.线路发生单相接地故障，其保护安装处的正序、负序电流，大小相等，相序相反。

（）12.平行线路之间的零序互感，对线路零序电流的幅值有影响，对零序电流与零序电压之间的相位关系无影响。

（）13.在大接地电流系统中，线路的零序功率方向继电器接于母线电压互感器的开口三角电压，当线路非全相运行时，该继电器可能会动作。

（）14.接地故障时零序电流的分布与发电机的开停机有关。

（）15.中性点不接地系统中，单相接地故障时，故障线路上的容性无功功率的方向为由母线流向故障点。

（）16.电磁型继电器，如电磁力矩大于弹簧力矩，则继电器动作，如电磁力矩小于弹簧力矩，则继电器返回。

（）17.傅立叶算法可以滤去多次谐波，但受输入模拟量中非周期分量的影响较大。

（）18.电容式电压互感器的稳态工作特性与电磁式电压互感器基本相同，暂态特性比电磁式电压互感器差。

（）19.五次谐波电流的大小或方向可以作为中性点非直接接地系统中，查找故障线路的一个判据。

（）20.运行中的电压互感器二次侧某一相熔断器熔断时，该相电压值为零。

（）21.在小电流接地系统中发生单相接地故障时，其相间电压基本不变。

（）22.断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时发生的，“防跳”回路设置是将断路器闭锁到跳闸位置。

（）23.电压互感器二次输出回路A、B、C、N相均应装设熔断器或自动小开关。

（）24.阻抗保护可作为变压器或发电机内部短路时有足够灵敏度的后备保护。

（）25.为保证高频保护可靠动作，通道裕度应尽可能大。

（）26.高频保护采用相-地制高频通道是因为相-地制通道衰耗小。

（）27.双母线差动保护按要求在每一单元出口回路加装低电压闭锁。

（）28.零序电流保护VI段定值一般整定较小，线路重合过程非全相运行时，可能误动，因此在重合闸周期内应闭锁，暂时退出运行。

（）29.安装在电缆上的零序电流互感器，电缆的屏蔽引线应穿过零序电流互感器接地。

（）30.全星形接线的三相三柱式变压器，由于各侧电流同相位，差动电流互感器无需相位补偿，所以集成或晶体管型差动保护各侧电流互感器可接成星形或三角形（）二、填空题（30分，每空0.5分）1、出口继电器作用于断路器跳（合）闸线圈，其触点回路串入的电流自保持线圈，应满足不大于额定跳闸电流，线圈压降小于额定值。

2、当变压器差动保护电流互感器接成星形时，保护单相接地故障的灵敏度比电流互感器接成三角形时高倍；但电流互感器接成三角形的负载比接成星形接成星形时大倍。

3、保护屏必须有接地端子，并用截面不小于多股铜线和接地网直接连通。

装设静态保护的保护屏间应用截面的直接连通。

4、当电流互感器10%误差超过时，可用两组同变比的互感器绕组的方法，以提高电流互感器能力。

5、CT二次绕组接线系数Kjx=1的为接线、接线，接线系数的为接线、接线。

6、汽轮发电机失磁后，有功功率，无功功率，有功功率越大，定子过电流倍数。

7、在大电流接地系统中，双侧电源线路发生接地故障，一侧开关跳开后，另一侧零序电流。

8、在检修时保护直流回路变动后，应进行相应的传动试验，必要时进行试验。

在交流电压、电流回路变动后，要进行试验。

9、在保护和重合闸装置中常用的选相元件有：选相元件、选相元件，选相元件、相电流辅助选相元件和低电压辅助选相元件等。

10、用于超高压的电网保护，直接作用于断路器跳闸的中间继电器，其动作时间应小于。

11、电力系统震荡时，任何一点的电流与电压之间的相位，而短路时，电流与电压之间的角度是。

12、大接地电流系统中发生接地故障时，故障点的零序电压，变压器中性点接地处零序电压，系统电源处正序电压，越靠近故障点，正序电压的数值。

13、电流互感器采用减极性标准时，如一次电流从极性端，则二次电流从极性端，一、二次电流相位。

14、某收发信机（内阻75Ω）收信灵敏启动电平为+4dBm，为了保证15dB的高频通道裕度，当受到对侧电平为20dBv时，装置应投入 dB 衰耗。

15、电力载波高频通道的构成方式有通道和通道。

16、常用的高频保护专用通道主要由收发讯机、、、、、、保护间隙、接地刀闸等部分组成。

17、跳闸出口信号指示元件宜装设在至的回路内。

18、变电站综合自动化系统中计算机局域网的通讯媒介有良种：和电缆，后者又可以分为电缆和电缆。

19、把需要传送的信号加到高频载波上的过程称为，可分为和两种；它的反过程是。

20、在选择高频电缆长度时，应避开电缆长度接近或，此时高频信号将被或无法传送到对侧。

21、工频变化量距离继电器主要反映，它一般用于保护的段，及纵联保护中的元件。

22、微机型保护的硬件构成主要由、、、、电源组成。

三、选择题（每题1分，共20分，每题至少有一个正确答案。

）1、在一台Y/△-11接线的变压器低压侧发生BC相两相短路，星形侧某相电流为其它两相短路电流的两倍，该相为：（）A、A相 B.B相 C.C相2、不需要考虑振荡闭锁的继电器有：（）A、极化量带记忆的阻抗继电器；B、工频变化量距离继电器；C、多相补偿距离继电器；3、变压器比率制动差动保护设置制动线圈的主要原因是：（）A、为了躲励磁涌流；B、为了在内部故障时提高保护的可靠性；C、为了在区外故障时提高保护的安全性；4、谐波制动的变压器纵差保护中设置差电流速断的主要一个原因是：（）A、为了提高差动保护的动作速度；B、为了防止区内故障时差动元件可能拒动；C、保护设置双重化，互为备用；5、母线差动保护采用电压闭锁元件的主要目的：（）A、系统发生振荡时，母线差动保护不会误动；B、区外发生故障时，母线差动保护不会误动；C、由于误碰出口继电器而不至于造成母线差动保护误动；6、自耦变压器的接地保护应装设( )A、零序过电流B、零序方向过电流3jxKC、零序过电压D、零序间隙过流7、开关非全相运行时，负序电流的大小与负荷电流的大小关系为（）A．成正比 B.成反比 C.不确定8、某一非平行线路与两条平行线相邻，该线路的距离保护正方向在相邻平行线中点故障时不会动作，在相邻平行线末端故障时（）A.可能动可能不动B.能动C.不动9、若故障点零序综合阻抗大于正序综合阻抗，与两相接地短路故障时的零序电流相比，单相接地故障的零序电流（）A．较大 B.较小 C.不定10、某变电站电压互感器的开口三角形侧B相接反，则正常运行时,如一次侧运行电压为110KV,开口三角形的输出为（）A．0V B.100V C.200V D.220V11、具有相同的整定值的全阻抗继电器、方向阻抗继电器、偏移圆阻抗继电器、四边形方向阻抗继电器，受系统振荡影响最大的是（）。

A、全阻抗继电器B、方向阻抗继电器C、偏移圆阻抗继电器D、四边形方向阻抗继电器12、在大电流接地系统中发生接地短路时，保护安装点的3U0和3I0之间的相位角取决于（）。

A、该点到故障点的线路零序阻抗角B、该点正方向到零序网络中性点之间的零序阻抗角C、该点背后到零序网络中性点之间的零序阻抗角13、高频闭锁零序保护中，保护发信10s再停信，这是为了（）。

A、防止外部故障时的暂态干扰而引起误动B、等待对端闭锁信号的到来，防止区外故障误动C、防止外部故障时功率倒向而误动14、按高频保护反措要求，保护停信至出口需带一短延时，这是为了（）。

A、防止外部故障时的暂态干扰而引起误动B、等待对端闭锁信号的到来，防止区外故障误动C、防止外部故障时功率倒向而误动15、同期继电器是反应母线电压和线路电压的（）。

A、幅值之差B、相位之差C、矢量之差16、在母差保护中，中间变流器的误差要求，应比主电流互感器严格，一般要求误差电流不得超过最大区外故障电流的（）。

A、3%B、4%C、5%17、过渡电阻对单相阻抗继电器（Ⅰ类）的影响有（）。

A．稳态超越； B．失去方向性；C．暂态超越； D．震荡时易发生误动。

18、发电机比率制动差动保护动作定值、制动系数合理取值范围分别为（）A．0.15—0.25IN，0.25—0.35B．0.25—0.35IN，0.35—0.45C．0.25—0.35IN，0.25—0.3519、母差保护某一出线CT单元零相断线后，保护的动作行为是（）A．区内故障不动作，区外故障动作； B．区内故障动作，区外故障动作；C．区内故障不动作，区外故障不动作； D．区内故障动作，区外故障不动作；20、按部颁反措要求，保护跳闸连接片的安装方式：（）A．开口端应装在下方，接到断路器跳闸线圈回路；B．开口端应装在上方，接到断路器跳闸线圈回路；C．开口端应装在上方，接在保护的跳闸出口回路四、问答题（共40分，第1-5题为必答题，第6题为发电系统回答，第7题为供电系统回答，多答无效。

）1.一组固定连接的母差保护当#4元件倒排后（破坏固定方式），如下图所示，试画出在K处区外故障时二次回路中的电流分布。

（直接在图中标明，6分）。

合集下载

继电保护专业比武试题（2000）

继电保护专业比武试题（2000）

继电保护专业比武试题（2000）继电保护专业比武试题复习题号：20010一、专业技术理论：（一）名词解释：共20题1）频率——周期的倒数，表示每秒种内交流电变化的次数。

2）晶体三极管——一般简称为晶体管，是一种有两个PN结的半导体器件，它有三个极，分别称为发射极e、基极b、集电极c。

3）短路——某段电路两端间因被一无电阻的导体连接以致两端间无电压，则称为短路。

4）断路——在闭合回路中线路断开，使电流不能导通的现象称为断路。

5）电阻率——也称电阻系数，它是指某种导体材料做长1米，横截面为1毫米2的导线，在温度为20°C时的电阻值。

6）继电器返回电流——能使继电器返回的最大电流值，叫做继电器返回电流。

7）电流继电器——以反应接入继电器线圈电流大小决定其动作与否的继电器称为电流继电器。

8）电压继电器——以反应加入电压的高低而决定期限是否动作继电器。

9）快速继电器——一般指继电器动作时间小于10毫秒的继电器。

10）触点容量——指继电器的触点在闭合时通过的（一般分最大和允许值）电流值。

11）工作接地——在正常情况下，为保证电气设备可靠地运行，必须将电力系统中某一点接地时，称为工作接地。

12）保护接地——为防止电气设备绝缘损坏而发生触电事故将电气设备正常情况下带电的金属外壳或构架与大地连接，称为保护接地。

13）差动保护——是利用电气设备故障时电流变压器而达到启动的保护，它分为纵差和横差。

14）距离保护——反应故障点到保护安装处距离的一种保护装臵。

15）自动重合闸——当线路发生故障，断路器跳闸后，能够不用人工操作而进行自动重新合闸的装臵。

16）主保护——能满足系统稳定及设备安全要求，有选择地快速切除被保护设备和全线故障的保护称为主保护。

17）后备保护——主保护不动作或断跨器拒动时，用以切除故障的保护称为后备保护。

18）动力保护——由发电厂、变压器及电能和热能用户连接起来的电力网和热力网整体称为动力系统。

技术比武理论复习题（继电保护）

技术比武理论复习题（继电保护）

技术⽐武理论复习题（继电保护）继电保护专业技术⽐武模拟题⼀、判断题1.保护装置检查（不论是事故后检查或年检）时，都必须事先将其联跳其它设备的压板解除之后⽅可⼯作。

（√）2.电⼒系统继电保护及安全⾃动装置（简称继电保护）是保证电⽹安全稳定运⾏的必备⼿段，系统中任何运⾏设备不得⽆保护运⾏。

（√）3.母差CT断线闭锁母差保护，主变CT断线闭锁主变差动保护。

（×）4.线路⾼频保护的保护围是线路两侧所装设的阻波器之间。

（×）5.BSJ的延时打开触点保证BZT 装置只能动作⼀次且能可靠合闸（√）。

6.备⾃投的动作时间需超过⾃动重全闸的动作时间（√）7.正常情况下，没有明显断开备⽤电源的接线⽅式叫明备⽤（×）8.⼏个⼯作电源之间互为备⽤的接线⽅式叫暗备⽤（√）9.变压器空载投⼊时，励磁涌流可达稳态励磁电流的5-7倍。

（×）10.备⽤母线⽆须充电，可以直接投⼊运⾏。

（×）11.线路零序保护是距离保护的后备保护。

（×）12.误碰保护使断路器跳闸后，⾃动重合闸不动作。

（×）13.新投运的变压器作冲击合闸试验，是为了检查变压器各侧主断路器能否承受操作过电压。

（×）14.上、下级保护间只要动作时间配合好，就可以保证选择性。

（×）15.⽅向过电流保护的灵敏度，主要是由⽅向元件的灵敏度决定的。

（×）16.被保护线路上任⼀点发⽣AB两相⾦属性短路时，母线上电压UAB将等于零。

（×）17.过电流保护在系统运⾏⽅式变⼩时，保护围也将缩短。

（√）18.低电压保护在系统运⾏⽅式变⼤时，保护围会缩短。

（√）19.接地距离保护不仅能反应单相接地故障，⽽且也能反应两相接地故障。

（√）20.在⼤电流接地系统中，线路的相间电流速断保护⽐零序电流速断保护的保护围⼤得多，就是因为线路的正序阻抗⽐零序阻抗⼩得多。

（×）21.变压器零序保护是线路的后备保护。

2013年浙江电网继电保护竞赛题库20130605

2013年浙江电网继电保护竞赛题库20130605

2013年浙江电网继电保护竞赛题库说明：1、为便于专业人员复习备战七月底的全员普考，编制本题库。

2、题库包含常规站（1－120页）和智能站（121－220页）内容，普考地县分开组卷，但均要考上面两部分内容，智能站题目比重约占40－50％。

3、普考试题类型：题库里的题目类型普考中均可能涉及。

4、复习中，发现题库中题目有疑问或错误，请及时反馈给市局继电保护负责人，由其统一反馈省调。

常规站部分题目（1－120页）第一章选择题第一节基础知识1. 如果对短路点的正、负、零序综合电抗为X1Σ、X2Σ、X0Σ，而且X1Σ=X2Σ，故障点的单相接地故障相的电流比三相短路电流大的条件是(A )。

A．X1Σ>X0ΣB．X1Σ=X0ΣC．X1Σ<X0ΣD.不确定2. 系统发生振荡时，（C ）可能发生误动作。

A．电流差动保护B．零序电流保护C．电流速断保护D．暂态方向保护3. 原理上不受电力系统振荡影响的保护有：（ C ）A．电流保护B．距离保护C．电流差动纵联保护和相差保护D．电压保护4. 系统短路时电流、电压是突变的，而系统振荡时电流、电压的变化是（C）。

A．缓慢的B．与三相短路一样快速变化C．缓慢的且与振荡周期有关D．之间的相位角基本不变5. 下面的说法中正确的是（C ）。

A．系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称；B．零序电流保护在电网发生振荡时容易误动作；C．有一电流保护其动作时限为4.5秒，在系统发生振荡时它不会误动作；D．距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退压板。

6. 下列关于电力系统振荡和短路的描述哪些是不正确的：（ C ）A．短路时电流、电压值是突变的，而系统振荡时系统各点电压和电流值均作往复性摆动；B．振荡时系统任何一点电流和电压之间的相位角都随着功角δ的变化而变化；C．系统振荡时，将对以测量电流为原理的保护形成影响，如：电流速断保护、电流纵联差动保护等。

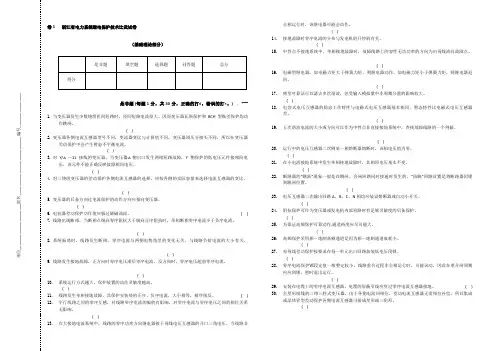

卷浙江省电力系统继电保护技术比武试卷

卷浙江省电力系统继电保护技术比武试卷

卷1 浙江省电力系统继电保护技术比武试卷（基础理论部分）一、是非题 (每题1分，共30分，正确的打√，错误的打×。

)1. 当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和BCH 型纵差保护均动作跳闸。

( )2. 变压器各侧电流互感器型号不同，变流器变比与计算值不同，变压器调压分接头不同，所以在变压器差动保护中会产生暂态不平衡电流。

( )3. 对Y/△－11接线的变压器，当变压器△侧出口发生两相短路故障，Y 侧保护的低电压元件接相间电压，该元件不能正确反映故障相间电压。

( ) 4. 对三绕组变压器的差动保护各侧电流互感器的选择，应按各侧的实际容量来选择电流互感器的变比。

( )5. 变压器的后备方向过电流保护的动作方向应指向变压器。

( )6. 电抗器差动保护动作值应躲过励磁涌流。

( )7. 线路出现断相，当断相点纵向零序阻抗大于纵向正序阻抗时，单相断相零序电流小于负序电流。

( ) 8. 系统振荡时，线路发生断相，零序电流与两侧电势角差的变化无关，与线路负荷电流的大小有关。

( ) 9. 线路发生接地故障，正方向时零序电压滞后零序电流，反方向时，零序电压超前零序电流。

( )10. 系统运行方式越大，保护装置的动作灵敏度越高。

( )11. 线路发生单相接地故障，其保护安装处的正序、负序电流，大小相等，相序相反。

( )12. 平行线路之间的零序互感，对线路零序电流的幅值有影响，对零序电流与零序电压之间的相位关系无影响。

( )13. 在大接地电流系统中，线路的零序功率方向继电器接于母线电压互感器的开口三角电压，当线路非全相运行时，该继电器可能会动作。

( )14. 接地故障时零序电流的分布与发电机的开停机有关。

( ) 15. 中性点不接地系统中，单相接地故障时，故障线路上的容性无功功率的方向为由母线流向故障点。

( ) 16. 电磁型继电器，如电磁力矩大于弹簧力矩，则继电器动作，如电磁力矩小于弹簧力矩，则继电器返回。
