有压隧洞多采用圆形断面，内水压力常是控制衬砌断面的主要荷载。
为了充分利用围岩的弹性抗力，围岩厚度应超过三倍开挖洞径，并使衬砌与围岩紧密贴结。
欲求衬砌在某种荷载组合下的内力，只需分别计算出各种荷载单独存在时衬砌的内力，然后进行叠加。
1、均匀内水压力作用下的内力计算当围岩厚度大于3倍开挖洞径时，应考虑围岩的弹性抗力，将衬砌视为无限弹性介质中的厚壁圆管，根据衬砌和围岩接触面的径向变位相容条件，求出以内水压力p 所表示的弹性抗力P 0，而后按轴对称受力的弹性理论厚壁管公式计算衬砌的内力。

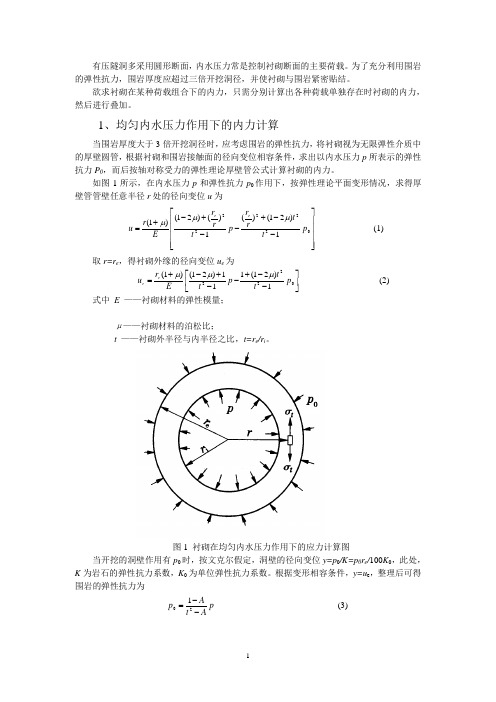

如图1所示，在内水压力p 和弹性抗力p 0作用下，按弹性理论平面变形情况，求得厚壁管管壁任意半径r 处的径向变位u 为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--+--+-+=0222221)21()(1)()21()1(p t t r r p t r r E r u e e μμμ (1) 取r=r e ，得衬砌外缘的径向变位u e 为 ⎥⎦⎤⎢⎣⎡--+--+-+=02221)21(111)21()1(p t t p t Er u e e μμμ (2) 式中 E ——衬砌材料的弹性模量；μ——衬砌材料的泊松比；t ——衬砌外半径与内半径之比，t=r e /r i 。
图1 衬砌在均匀内水压力作用下的应力计算图当开挖的洞壁作用有p 0时，按文克尔假定，洞壁的径向变位y=p 0/K=p 0r e /100K 0，此处，K 为岩石的弹性抗力系数，K 0为单位弹性抗力系数。
根据变形相容条件，y=u e ，整理后可得围岩的弹性抗力为p At Ap --=201 (3))21)(1()1(00μμμ-+++-=K E K E A (4)A 为弹性特征因素，式中的E 、K 0分别的kPa 和kN/m 3计；若以kg/cm 2和kg/cm 3为单位，则需将式中的E 改为0.01E 。
按弹性理论的解答，厚壁管在均匀内水压力p 和弹性抗力p 0作用下，管壁厚度内任意半径r 处的切向正应力σt 为0222221)(1)(1p t r r t p t r r e e t -+--+=σ (5) 分别令r =r i 及r =r e ，即可得到单层衬砌在均匀内水压力p 作用下内边缘切向拉应力σi和外边缘切向拉应力σe 为p At A t i -+=22σ (6)p At Ae -+=21σ (7) 因为t ＞1，显然σi ＞σe 。
隧道衬砌结构知识、原理和衬砌计算及设
计公式
简介
隧道衬砌结构是用于支撑和保护隧道壁面的一种结构。
衬砌的设计和计算是确保隧道的安全和稳定性的重要步骤。
衬砌结构类型
隧道衬砌结构通常包括以下几种类型：
1. 塑料管衬砌：使用塑料管来加固和保护隧道壁面。
2. 预制混凝土片衬砌：使用预制混凝土片来支撑和保护隧道壁面。
3. 钢筋混凝土衬砌：使用钢筋混凝土结构来加固和保护隧道壁面。
衬砌计算及设计公式
在进行隧道衬砌的计算和设计时，需要考虑以下因素：
1. 隧道直径：隧道的直径是确定衬砌结构尺寸和类型的关键因素。
2. 地层情况：地层的稳定性和承载能力将影响衬砌的安全性和设计方法。
3. 水压情况：如果隧道处于水下或水土压力较大的地区，需要考虑水压对衬砌的影响。
根据以上因素，可以使用以下公式进行衬砌计算和设计：
1. 隧道衬砌尺寸计算公式：根据隧道直径和地层参数计算衬砌的合适尺寸。
2. 衬砌材料选择公式：根据地层情况和环境条件选择合适的衬砌材料。
3. 衬砌厚度计算公式：根据地层情况和水压情况计算衬砌的合适厚度。
结论
隧道衬砌结构的知识、原理和衬砌计算及设计公式对于确保隧道的安全和稳定性至关重要。
根据隧道的直径、地层情况和水压情况等因素，可以选择合适的衬砌结构类型，并使用相应的公式进行计算和设计。
隧道衬砌计算隧道衬砌是隧道工程中的重要部分，它承担着保护隧道结构、增强隧道稳定性和延长使用寿命的重要任务。
隧道衬砌的计算是确定隧道衬砌结构所需材料和尺寸的过程，下面将介绍隧道衬砌计算的相关内容。
隧道衬砌计算需要确定衬砌的材料。
常用的隧道衬砌材料有混凝土、钢筋混凝土和预制板等。
根据隧道的使用环境、地质条件和设计要求等因素，选择合适的材料进行衬砌计算。
隧道衬砌计算需要确定衬砌的尺寸。
衬砌的尺寸包括衬砌厚度、衬砌宽度和衬砌高度等。
衬砌厚度的确定需要考虑隧道的使用要求和地质条件，以保证衬砌的强度和稳定性。
衬砌宽度的确定需要考虑隧道的截面形状和使用要求，以保证衬砌的稳定性和使用功能。
衬砌高度的确定需要考虑隧道的设计要求和地质条件，以保证衬砌的稳定性和使用寿命。
隧道衬砌计算还需要考虑衬砌的受力情况。
隧道衬砌在使用过程中会受到地压力、水压力、温度变化和地震等外力的作用。
衬砌的受力分析是衬砌计算的重要内容，它可以通过有限元分析或经验公式等方法进行。
隧道衬砌计算还需要考虑衬砌的稳定性。
隧道衬砌在使用过程中需要保持稳定，不受地下水、岩层移动和地震等因素的影响。
衬砌的稳定性分析是衬砌计算的重要内容，它可以通过有限元分析或经验公式等方法进行。
隧道衬砌计算需要进行结构设计。
隧道衬砌的结构设计包括衬砌的布置方式、连接方式和支撑方式等。
衬砌的结构设计需要考虑隧道的使用要求和地质条件，以保证衬砌的稳定性和使用寿命。
隧道衬砌计算是确定隧道衬砌结构所需材料和尺寸的过程，它涉及衬砌材料的选择、衬砌尺寸的确定、衬砌受力情况的分析、衬砌稳定性的考虑和衬砌结构的设计等内容。
隧道衬砌计算的准确性和科学性对于保证隧道工程的安全稳定和使用寿命具有重要意义。
第五章隧道衬砌结构检算5.1结构检算一般规定为了保证隧道衬砌结构的安全，需对衬砌进行检算。
隧道结构应按破损阶段法对构件截面强度进行验算。
结构抗裂有要求时，对混凝土应进行抗裂验算。
5.2 隧道结构计算方法本隧道结构计算采用荷载结构法。
其基本原理为：隧道开挖后地层的作用主要是对衬砌结构产生荷载，衬砌结构应能安全可靠地承受地层压力等荷载的作用。
计算时先按地层分类法或由实用公式确定地层压力，然后按照弹性地基上结构物的计算方法计算衬砌结构的内力，并进行结构截面设计。
5.3 隧道结构计算模型本隧道衬砌结构验算采用荷载—结构法进行验算，计算软件为ANSYS10.0。
取单位长度（1m）的隧道结构进行分析，建模时进行了如下简化处理或假定：①衬砌结构简化为二维弹性梁单元（beam3），梁的轴线为二次衬砌厚度中线位置。
②围岩的约束采用弹簧单元（COMBIN14），弹簧单元以铰接的方式支撑在衬砌梁单元之间的节点上，该单元不能承受弯矩，只有在受压时承受轴力，受拉时失效。
计算时通过多次迭代，逐步杀死受拉的COMBIN14单元，只保留受压的COMBIN14单元。
图5-1 受拉弹簧单元的迭代处理过程③衬砌结构上的荷载通过等效换算，以竖直和水平集中力的模式直接施加到梁单元节点上。
④衬砌结构自重通过施加加速度来实现，不再单独施加节点力。
⑤衬砌结构材料采用理想线弹性材料。
⑥衬砌结构单元划分长度小于0.5m。
隧道结构计算模型及荷载施加后如图5-2所示。
5.4 结构检算及配筋本隧道主要验算明洞段、Ⅴ级围岩段和Ⅳ级围岩段衬砌结构。
根据隧道规范深、浅埋判定方法可知，Ⅴ级围岩段分为超浅埋段、浅埋段和深埋段。
Ⅳ级围岩段为深埋段。
根据所给的材料基本参数和修改后的程序，得出各工况下的结构变形图、轴力图、建立图和弯矩图。
从得出的结果可知，Ⅴ级围岩深埋段，所受内力均较大，故对此工况进行结构检算。
5.4.1 材料基本参数 (1)Ⅴ级围岩围岩重度318.5/kN m γ=，弹性抗力系数300/k MPa m =，计算摩擦角045ϕ=，泊松比u=0.4。
铁路隧道衬砌受力计算公式隧道是铁路线路中重要的组成部分，它可以穿越山脉、河流等地形障碍，使铁路线路更加通畅。
而隧道的衬砌是保证隧道结构安全稳定的重要组成部分。
在设计和施工隧道衬砌时，需要对其受力情况进行合理的计算，以保证其安全可靠。
在铁路隧道衬砌的受力计算中，需要考虑到多种因素，包括隧道的地质情况、地表荷载、车辆荷载等。
为了准确计算隧道衬砌的受力情况，需要使用一定的公式和方法。
首先，我们来看一下隧道衬砌的受力计算公式：1. 地表荷载的计算公式：地表荷载是指地表以上的荷载，包括建筑物、交通载荷等。
在铁路隧道衬砌的设计中，需要考虑地表荷载对衬砌的影响。
地表荷载的计算公式为：P = qA。
其中，P为地表荷载，q为单位面积的地表荷载值，A为地表面积。
2. 车辆荷载的计算公式：铁路隧道是铁路线路的一部分，车辆荷载是指通过隧道的列车对隧道衬砌的荷载。
车辆荷载的计算公式为：P = qL。
其中，P为车辆荷载，q为单位长度的车辆荷载值，L为车辆长度。
3. 地质荷载的计算公式：地质荷载是指地下岩层对隧道衬砌的荷载。
地质荷载的计算公式为：P = γh。
其中，P为地质荷载，γ为岩层的密度，h为岩层的厚度。
在实际的隧道衬砌设计中，需要综合考虑地表荷载、车辆荷载和地质荷载对隧道衬砌的影响，进行合理的受力计算，以保证隧道衬砌的安全可靠。
除了上述的受力计算公式外，还需要考虑到隧道衬砌的材料和结构形式对受力的影响。
隧道衬砌的材料通常为混凝土、钢筋混凝土等，其受力性能需要通过实验和理论分析进行评定。
而隧道衬砌的结构形式包括单壁式、双壁式、拱形等，不同结构形式对受力的分布和传递方式有所不同，需要进行详细的计算和分析。
在进行隧道衬砌受力计算时，还需要考虑到温度变化、地震荷载等外部因素对隧道衬砌的影响。
温度变化会导致隧道衬砌的膨胀和收缩，地震荷载会对隧道衬砌产生冲击和振动，这些外部因素需要进行合理的考虑和计算。
总之，铁路隧道衬砌受力计算是一个复杂的工程问题，需要考虑多种因素的综合影响。
