影响高压电缆泄漏电流测试结果的因素及预防

高压电缆常见故障分析与预防措施高压电缆在输电过程中起着非常重要的作用，但在使用过程中会出现各种故障。

了解高压电缆常见故障的原因和预防措施对确保输电系统的安全和稳定运行非常重要。

本文将就高压电缆常见故障进行分析，并提出预防措施。

一、高压电缆常见故障分析1. 绝缘老化故障绝缘老化是高压电缆中最为常见的故障之一。

常见的绝缘老化原因包括高温、潮湿环境、电压过高以及材料质量不过关等。

绝缘老化会导致电缆绝缘材料的性能下降，甚至出现击穿现象，引发短路故障。

2. 金属护套腐蚀故障金属护套腐蚀是高压电缆常见的故障之一，主要是由于长期暴露在潮湿、酸性或碱性环境中，导致金属护套表面产生腐蚀。

金属护套腐蚀会降低电缆的耐压能力，甚至导致金属护套断裂，造成安全隐患。

电缆在安装和维护过程中，可能会由于外力作用或操作不当，导致绝缘层破损，或者是在运行过程中被物体划伤，从而导致绝缘层出现破损故障。

绝缘层破损会导致电缆绝缘性能下降，容易引发短路故障。

4. 过载故障过载是导致高压电缆故障的常见原因之一。

在电缆输电过程中，如果电流超过了电缆额定电流的额定值，就会引起电缆过载。

长期的过载运行会导致电缆绝缘材料老化，甚至烧毁，影响电力系统的安全运行。

5. 外力损伤故障外力损伤是高压电缆常见故障之一，主要是由于电缆受到外部物体碰撞、挤压或拉伸等力的作用，导致电缆外部保护层损坏。

外力损伤会使电缆暴露在恶劣环境中，容易受到潮湿、腐蚀等因素影响，加速电缆的老化和损坏。

1. 加强绝缘检测对于高压电缆而言，绝缘性能的检测是非常重要的。

可以采用直流电桥法、介质损耗测试仪、局部放电测试仪等设备，定期对电缆的绝缘进行检测，及时发现绝缘老化现象，采取相应的维护措施。

2. 优化环境条件为了避免金属护套腐蚀，应尽量选择干燥、通风良好的环境进行电缆安装，避免将电缆暴露在潮湿、酸性或碱性环境中，可以通过防水、防腐涂料等方式加强保护。

3. 定期维护检测4. 控制负载合理控制负载，避免电缆长期过载运行，可以有效延长电缆的使用寿命，降低故障的发生。

电气设备泄漏电流测试方法及注意事项测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检出缺陷的(1)试验电压高，并且可随意调节，容易使绝缘本身的弱点暴露出来。

因为绝缘中的某些缺陷或弱点，只有在较高的电场强度下才能暴露出来。

(2)泄漏电流可由微安表随时监视，灵敏度高，测量重复性也较好。

(3)根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。

(4)可以用i=f(u)或i=f(t)的关系曲线并测量吸收比来判断绝缘缺陷。

泄漏电流与加压时间的关系曲线如图1-1所示。

在直流电压作用下，当绝缘受潮或有缺陷时，电流随加压时间下降得比较慢，最终达到的稳态值也较大，即绝缘电阻较小。

1. 测量原理对于良好的绝缘，其泄漏电流与外加电压的关系曲线应为一直线。

但实际上的泄漏电流与外加电压的关系曲线仅在一定的电压范围内才是近似直线，如图1-2中的OA段。

若超过此范围后，离子活动加剧，此时电流的增加要比电压增加快得多，如AB段，到B点后，如果电压继续再增加，则电流将急剧增长，产生更多的损耗，以致绝缘被破坏，发生击穿。

在预防性试验中，测量泄漏电流时所加的电压大都在A点以下。

将直流电压加到绝缘上时，其泄漏电流是不衰减的，在加压到一定时间后，微安表的读数就等于泄漏电流值。

绝缘良好时，泄漏电流和电压的关系几乎呈一直线，且上升较小；绝缘受潮时，泄漏电流则上升较大；当绝缘有贯通性缺陷时，泄漏电流将猛增，和电压的关系就不是直线了。

通过泄漏电流和电压之间变化的关系曲线就可以对绝缘状态进行分析判断。

2. 影响测量结果的主要因素(1)高压连接导线由于接往被测设备的高压导线是暴露在空气中的，当其表面场强高于约20kV/cm时，沿导线表面的空气发生电离，对地有一定的泄漏电流，这一部分电流会流过微安表，因而影响测量结果的准确度。

一般都把微安表固定在试验变压器的上端，这时就必须用屏蔽线作为引线，用金属外壳把微安表屏蔽起来。

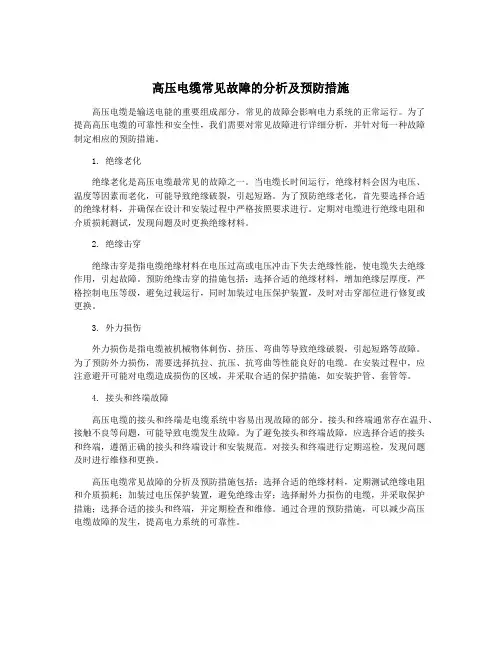

高压电缆常见故障的分析及预防措施高压电缆是输送电能的重要组成部分，常见的故障会影响电力系统的正常运行。

为了提高高压电缆的可靠性和安全性，我们需要对常见故障进行详细分析，并针对每一种故障制定相应的预防措施。

1. 绝缘老化绝缘老化是高压电缆最常见的故障之一。

当电缆长时间运行，绝缘材料会因为电压、温度等因素而老化，可能导致绝缘破裂，引起短路。

为了预防绝缘老化，首先要选择合适的绝缘材料，并确保在设计和安装过程中严格按照要求进行。

定期对电缆进行绝缘电阻和介质损耗测试，发现问题及时更换绝缘材料。

2. 绝缘击穿绝缘击穿是指电缆绝缘材料在电压过高或电压冲击下失去绝缘性能，使电缆失去绝缘作用，引起故障。

预防绝缘击穿的措施包括：选择合适的绝缘材料，增加绝缘层厚度，严格控制电压等级，避免过载运行，同时加装过电压保护装置，及时对击穿部位进行修复或更换。

3. 外力损伤外力损伤是指电缆被机械物体刺伤、挤压、弯曲等导致绝缘破裂，引起短路等故障。

为了预防外力损伤，需要选择抗拉、抗压、抗弯曲等性能良好的电缆。

在安装过程中，应注意避开可能对电缆造成损伤的区域，并采取合适的保护措施，如安装护管、套管等。

4. 接头和终端故障高压电缆的接头和终端是电缆系统中容易出现故障的部分。

接头和终端通常存在温升、接触不良等问题，可能导致电缆发生故障。

为了避免接头和终端故障，应选择合适的接头和终端，遵循正确的接头和终端设计和安装规范。

对接头和终端进行定期巡检，发现问题及时进行维修和更换。

高压电缆常见故障的分析及预防措施包括：选择合适的绝缘材料，定期测试绝缘电阻和介质损耗；加装过电压保护装置，避免绝缘击穿；选择耐外力损伤的电缆，并采取保护措施；选择合适的接头和终端，并定期检查和维修。

通过合理的预防措施，可以减少高压电缆故障的发生，提高电力系统的可靠性。

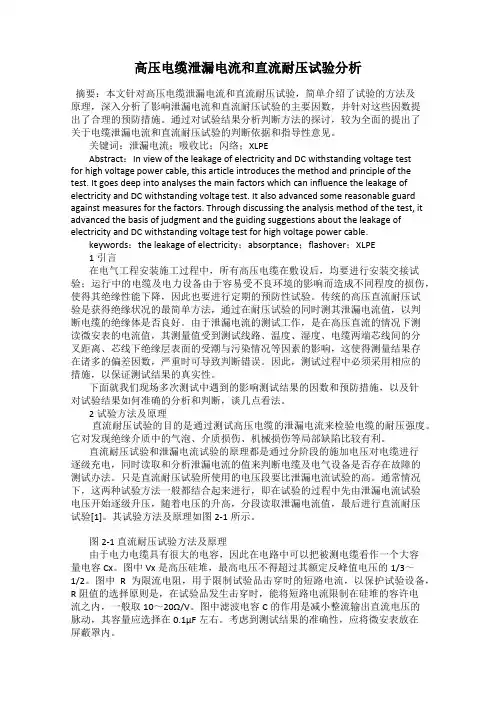

高压电缆泄漏电流和直流耐压试验分析摘要：本文针对高压电缆泄漏电流和直流耐压试验，简单介绍了试验的方法及原理，深入分析了影响泄漏电流和直流耐压试验的主要因数，并针对这些因数提出了合理的预防措施。

通过对试验结果分析判断方法的探讨，较为全面的提出了关于电缆泄漏电流和直流耐压试验的判断依据和指导性意见。

关键词：泄漏电流；吸收比；闪络；XLPEAbstract：In view of the leakage of electricity and DC withstanding voltage testfor high voltage power cable, this article introduces the method and principle of the test. It goes deep into analyses the main factors which can influence the leakage of electricity and DC withstanding voltage test. It also advanced some reasonable guard against measures for the factors. Through discussing the analysis method of the test, it advanced the basis of judgment and the guiding suggestions about the leakage of electricity and DC withstanding voltage test for high voltage power cable.keywords：the leakage of electricity；absorptance；flashover；XLPE1引言在电气工程安装施工过程中，所有高压电缆在敷设后，均要进行安装交接试验；运行中的电缆及电力设备由于容易受不良环境的影响而造成不同程度的损伤，使得其绝缘性能下降，因此也要进行定期的预防性试验。

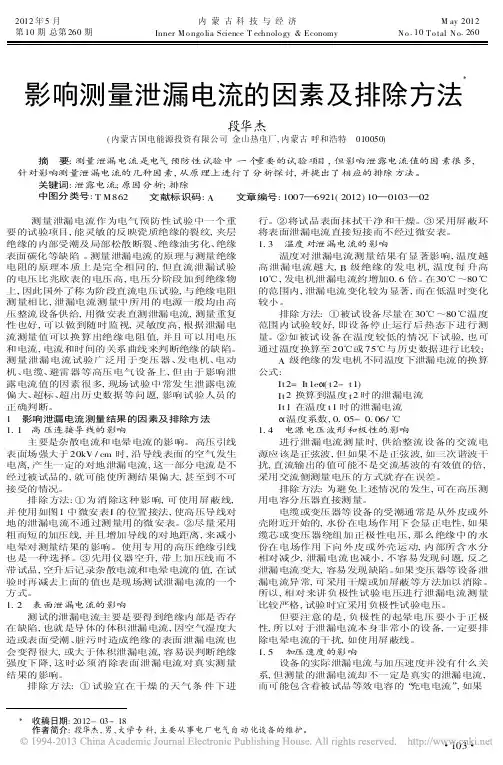

2012年5月内蒙古科技与经济M ay2012　第10期总第260期Inner M o ngo lia Science T echnolo gy&Economy N o.10T o tal N o.260影响测量泄漏电流的因素及排除方法段华杰(内蒙古国电能源投资有限公司金山热电厂,内蒙古呼和浩特　010050) 摘　要:测量泄漏电流是电气预防性试验中一个重要的试验项目,但影响泄露电流值的因素很多,针对影响测量泄漏电流的几种因素,从原理上进行了分析探讨,并提出了相应的排除方法。

关键词:泄露电流;原因分析;排除 中图分类号:T M862 文献标识码:A 文章编号:1007—6921(2012)10—0103—02 测量泄漏电流作为电气预防性试验中一个重要的试验项目,能灵敏的反映瓷质绝缘的裂纹,夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘表面碳化等缺陷。

测量泄漏电流的原理与测量绝缘电阻的原理本质上是完全相同的,但直流泄漏试验的电压比兆欧表的电压高,电压分阶段加到绝缘物上,因此国外了称为阶段直流电压试验,与绝缘电阻测量相比,泄漏电流测量中所用的电源一般均由高压整流设备供给,用微安表直测泄漏电流,测量重复性也好,可以做到随时监视,灵敏度高,根据泄漏电流测量值可以换算出绝缘电阻值,并且可以用电压和电流,电流和时间的关系曲线来判断绝缘的缺陷。

测量泄漏电流试验广泛用于变压器、发电机、电动机、电缆、避雷器等高压电气设备上,但由于影响泄露电流值的因素很多,现场试验中常发生泄露电流偏大、超标、超出历史数据等问题,影响试验人员的正确判断。

1　影响泄漏电流测量结果的因素及排除方法1.1　高压连接导线的影响主要是杂散电流和电晕电流的影响。

高压引线表面场强大于20kV/cm时,沿导线表面的空气发生电离,产生一定的对地泄漏电流,这一部分电流是不经过被试品的,就可能使所测结果偏大,甚至到不可接受的情况。

排除方法: 为消除这种影响,可使用屏蔽线,并使用如图1中微安表I的位置接法,使高压导线对地的泄漏电流不通过测量用的微安表。

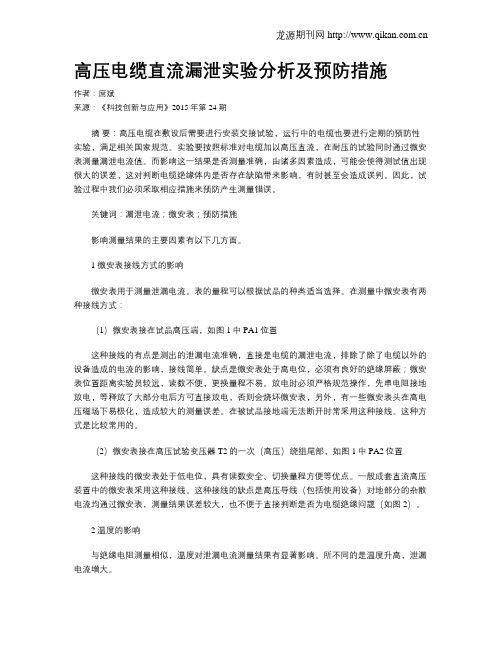

高压电缆直流漏泄实验分析及预防措施作者：席斌来源：《科技创新与应用》2015年第24期摘要：高压电缆在敷设后需要进行安装交接试验，运行中的电缆也要进行定期的预防性实验，满足相关国家规范。

实验要按照标准对电缆加以高压直流，在耐压的试验同时通过微安表测量漏泄电流值。

而影响这一结果是否测量准确，由诸多因素造成，可能会使得测试值出现很大的误差，这对判断电缆绝缘体内是否存在缺陷带来影响，有时甚至会造成误判。

因此，试验过程中我们必须采取相应措施来预防产生测量错误。

关键词：漏泄电流；微安表；预防措施影响测量结果的主要因素有以下几方面。

1 微安表接线方式的影响微安表用于测量泄漏电流。

表的量程可以根据试品的种类适当选择。

在测量中微安表有两种接线方式：（1）微安表接在试品高压端，如图1中PA1位置这种接线的有点是测出的泄漏电流准确，直接是电缆的漏泄电流，排除了除了电缆以外的设备造成的电流的影响，接线简单。

缺点是微安表处于高电位，必须有良好的绝缘屏蔽；微安表位置距离实验员较远，读数不便，更换量程不易。

放电时必须严格规范操作，先串电阻接地放电，等释放了大部分电后方可直接放电，否则会烧坏微安表，另外，有一些微安表头在高电压磁场下易极化，造成较大的测量误差。

在被试品接地端无法断开时常采用这种接线。

这种方式是比较常用的。

（2）微安表接在高压试验变压器T2的一次（高压）绕组尾部，如图1中PA2位置这种接线的微安表处于低电位，具有读数安全、切换量程方便等优点。

一般成套直流高压装置中的微安表采用这种接线。

这种接线的缺点是高压导线（包括使用设备）对地部分的杂散电流均通过微安表，测量结果误差较大，也不便于直接判断是否为电缆绝缘问题（如图2）。

2 温度的影响与绝缘电阻测量相似，温度对泄漏电流测量结果有显著影响。

所不同的是温度升高，泄漏电流增大。

由于温度对泄漏电流测量有一定影响，所以测量最好在被试设备温度为30-80℃时进行。

因为在这样的温度范围内，泄漏电流的变化较为显著，而在低温时变化小，故应在停止运行后的热状态下进行测量，或在冷却过程中对几种不同温度下的泄漏电流进行测量，这样做也便于比较。

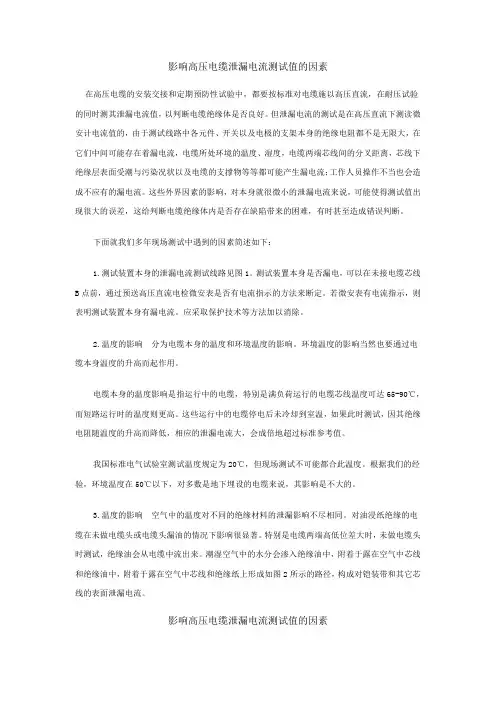

影响高压电缆泄漏电流测试值的因素在高压电缆的安装交接和定期预防性试验中，都要按标准对电缆施以高压直流，在耐压试验的同时测其泄漏电流值，以判断电缆绝缘体是否良好。

但泄漏电流的测试是在高压直流下测读微安计电流值的，由于测试线路中各元件、开关以及电极的支架本身的绝缘电阻都不是无限大，在它们中间可能存在着漏电流，电缆所处环境的温度、湿度，电缆两端芯线间的分叉距离，芯线下绝缘层表面受潮与污染况状以及电缆的支撑物等等都可能产生漏电流；工作人员操作不当也会造成不应有的漏电流。

这些外界因素的影响，对本身就很微小的泄漏电流来说，可能使得测试值出现很大的误差，这给判断电缆绝缘体内是否存在缺陷带来的困难，有时甚至造成错误判断。

下面就我们多年现场测试中遇到的因素简述如下：1.测试装置本身的泄漏电流测试线路见图1。

测试装置本身是否漏电，可以在未接电缆芯线B点前，通过预送高压直流电检微安表是否有电流指示的方法来断定。

若微安表有电流指示，则表明测试装置本身有漏电流。

应采取保护技术等方法加以消除。

2.温度的影响分为电缆本身的温度和环境温度的影响。

环境温度的影响当然也要通过电缆本身温度的升高而起作用。

电缆本身的温度影响是指运行中的电缆，特别是满负荷运行的电缆芯线温度可达65-90℃，而短路运行时的温度则更高。

这些运行中的电缆停电后未冷却到室温，如果此时测试，因其绝缘电阻随温度的升高而降低，相应的泄漏电流大，会成倍地超过标准参考值。

我国标准电气试验室测试温度规定为20℃，但现场测试不可能都合此温度。

根据我们的经验，环境温度在50℃以下，对多数是地下埋设的电缆来说，其影响是不大的。

3.温度的影响空气中的温度对不同的绝缘材料的泄漏影响不尽相同。

对油浸纸绝缘的电缆在未做电缆头或电缆头漏油的情况下影响很显著。

特别是电缆两端高低位差大时，未做电缆头时测试，绝缘油会从电缆中流出来。

潮湿空气中的水分会渗入绝缘油中，附着于露在空气中芯线和绝缘油中，附着于露在空气中芯线和绝缘纸上形成如图2所示的路径，构成对铠装带和其它芯线的表面泄漏电流。

高压电缆常见故障的分析及预防措施高压电缆是电力输送系统中不可或缺的重要部分，而在使用过程中，可能会出现各种各样的故障问题。

为了确保高压电缆系统的可靠性和安全性，需要对常见故障进行分析，并采取相应的预防措施，以减少故障发生的可能性，并提高系统的稳定性和可靠性。

一、高压电缆常见故障的分析1. 绝缘老化高压电缆绝缘老化是指绝缘材料在长期电压、电流、温度等外部环境的作用下，发生物理、化学或结构性变化，导致其绝缘性能下降，甚至失去绝缘效果。

绝缘老化通常会导致电缆绝缘击穿、短路等故障。

2. 绝缘击穿绝缘击穿是指绝缘材料在电场作用下发生局部或全部击穿而失去绝缘性能的现象。

绝缘击穿通常是由于电压超过绝缘材料的承受能力，或者是绝缘材料本身存在缺陷引起的。

3. 电缆接头故障电缆接头是电力系统中容易出现故障的地方之一，其主要故障包括接头接触不良、接头密封不严导致水分渗入、连接件松动或断裂等情况，都可能导致电缆系统的不稳定性和故障发生。

4. 电缆外部损伤电缆在铺设和使用过程中容易受到外部损伤，比如机械划伤、挤压等，这些损伤会导致绝缘层破损，甚至击穿，从而引发电缆故障。

5. 电缆敷设不当电缆的敷设不当可能导致电缆过度受力、弯曲半径不足、绝缘被挤压等问题，从而影响电缆的正常使用。

二、预防措施1. 选用优质的绝缘材料对于高压电缆系统，尤其是在恶劣环境下使用的电缆，应选用优质的绝缘材料，提高其抗老化能力和耐电压能力，以延长电缆的使用寿命。

2. 定期检测绝缘状态定期对高压电缆的绝缘状态进行检测和评估，及时发现并处理绝缘老化、击穿等问题，确保电缆的可靠性和安全性。

3. 注意电缆接头质量在接头制作和安装过程中，应确保接头质量合格，接头连接牢固，接触良好，封闭严密，以防止水分和杂质进入接头，导致接头故障。

4. 加强电缆的保护在电缆敷设和使用过程中，应加强对电缆的保护，避免机械损伤、挤压等外部因素对电缆造成损害。

5. 合理规划电缆敷设在电缆敷设过程中，应合理规划敷设方案，保证电缆不受过度受力和弯曲，避免因敷设不当引发故障。

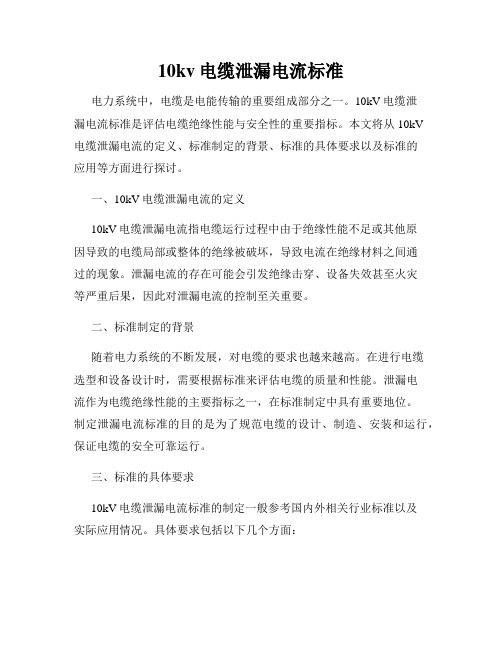

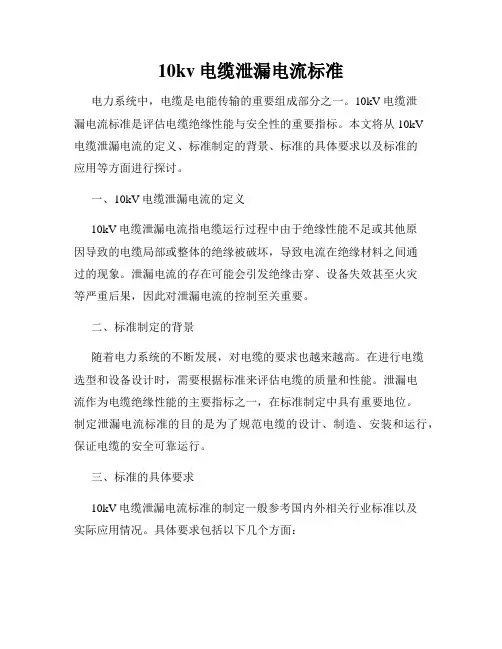

10kv电缆泄漏电流标准电力系统中，电缆是电能传输的重要组成部分之一。

10kV电缆泄漏电流标准是评估电缆绝缘性能与安全性的重要指标。

本文将从10kV电缆泄漏电流的定义、标准制定的背景、标准的具体要求以及标准的应用等方面进行探讨。

一、10kV电缆泄漏电流的定义10kV电缆泄漏电流指电缆运行过程中由于绝缘性能不足或其他原因导致的电缆局部或整体的绝缘被破坏，导致电流在绝缘材料之间通过的现象。

泄漏电流的存在可能会引发绝缘击穿、设备失效甚至火灾等严重后果，因此对泄漏电流的控制至关重要。

二、标准制定的背景随着电力系统的不断发展，对电缆的要求也越来越高。

在进行电缆选型和设备设计时，需要根据标准来评估电缆的质量和性能。

泄漏电流作为电缆绝缘性能的主要指标之一，在标准制定中具有重要地位。

制定泄漏电流标准的目的是为了规范电缆的设计、制造、安装和运行，保证电缆的安全可靠运行。

三、标准的具体要求10kV电缆泄漏电流标准的制定一般参考国内外相关行业标准以及实际应用情况。

具体要求包括以下几个方面：1. 泄漏电流的限定值：标准规定了10kV电缆泄漏电流的上限，一般采用毫安（mA）或安培（A）作为单位。

限定值一般根据电缆的额定电压和额定电流等参数确定，以确保电缆的安全运行。

2. 泄漏电流的测试方法：标准制定了泄漏电流的测试方法和测试设备的要求，包括测试电源、高压发生器、电流测量仪器等。

测试方法应确保测试结果准确可靠，并保证测试过程对电缆和测量设备的安全不会造成损坏。

3. 电缆绝缘要求：标准对电缆绝缘的材料和性能也做出了要求。

电缆绝缘应具备良好的耐压能力和抗击穿能力，以有效降低泄漏电流的发生。

4. 标准的有效期和修订：标准一般会规定其有效期，并设定修订方式和周期。

根据电缆技术的发展和实际应用情况，标准可以进行修订和更新，以适应新的要求和技术进步。

四、标准的应用10kV电缆泄漏电流标准广泛应用于电力系统的建设、维护和检测中。

在工程设计中，根据标准可以选择合适的电缆型号和参数，确保电缆的安全可靠。

配电室高压试验规程及试验内容高压试验是高电压技术的基础与关键。

任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备安全运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。

5、必要时须进行吊芯检查。

（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。

(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。

三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。

２、打压试验，（包括母线、互感器，断路器、绝缘子）。

（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。

四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。

２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。

３、进行断路器定值跳闸试验。

（分合闸、跳闸两项）４、试验周期一年一次。

【10kv高压电缆耐压试验泄露标准】一、前言10kv高压电缆耐压试验是电力工程中非常重要的一环，它的质量好坏直接关系到电力系统的稳定运行和使用安全。

而在进行10kv高压电缆耐压试验时，泄露标准更是至关重要的一环。

本文将以这一主题为基础，深入探讨10kv高压电缆耐压试验中泄露标准的重要性、相关考量和个人观点。

二、泄露标准在10kv高压电缆耐压试验中的重要性1. 10kv高压电缆耐压试验的意义在电力系统中，10kv高压电缆被广泛应用于输电和配电系统中，其质量的好坏直接关系到电力系统的运行安全和电能输送的有效性。

而耐压试验正是为了检验10kv高压电缆的耐受能力和绝缘性能，以确保其在高压环境下的安全可靠运行。

2. 泄露标准的作用泄露标准作为耐压试验中的重要环节，其主要作用是在测试过程中监测绝缘材料的性能，及时发现可能存在的绝缘泄露问题。

通过对泄露标准的监测和评估，可以有效地提高10kv高压电缆的绝缘性能和使用安全性，从而保障电力系统的正常运行。

三、10kv高压电缆耐压试验泄露标准的考量在进行10kv高压电缆耐压试验时，泄露标准的设定和执行需要考虑以下几个方面：1. 泄露标准的合理性在实际操作中，泄露标准的合理性需要根据电缆的特性和测试要求进行科学合理的制定。

过高或过低的泄露标准都会影响测试结果的准确性，因此需要根据具体情况权衡考虑，确保泄露标准能够客观、准确地反映电缆的绝缘性能。

2. 泄露标准的监测与调整在进行耐压试验时，需要对泄露标准进行实时监测和调整。

通过监测可以及时发现可能存在的泄露问题，另及时调整泄露标准可以保证测试的准确性和有效性。

3. 泄露标准与安全保障泄露标准的设定需要兼顾测试的准确性和安全性。

过高的泄露标准可能导致安全隐患，而过低的泄露标准又可能无法真实反映电缆的绝缘情况。

在设定泄露标准时需要综合考虑安全保障和测试准确性。

四、个人观点和理解作为我个人对于10kv高压电缆耐压试验泄露标准的理解，我认为其重要性不言而喻。

高压电气试验中常见异常及解决途径高压电气试验是指在高压条件下对电气设备进行各种试验，以检测设备的绝缘性能、耐受能力与安全可靠性。

在进行高压电气试验时，由于设备本身的问题或者试验操作不当等原因，常常会出现一些异常情况。

本文将针对高压电气试验中常见的异常情况进行分析，并提出相应的解决途径。

1. 试验设备漏电流异常在进行高压电气试验时，设备漏电流异常是常见的问题之一。

漏电流异常可能是由于设备内部绝缘损坏或者接地不良等原因导致的。

如果漏电流过大，可能会对设备产生损坏或者对试验人员的安全构成威胁。

解决途径：需要对设备的绝缘状况进行详细的检查，确认绝缘是否完好，如有破损需要及时修复或更换。

需要对设备的接地情况进行检查，确保接地良好，防止漏电流异常。

在进行试验时，应该确保试验设备的过电压保护装置齐全，以防止电气设备受到过大的电压冲击。

2. 试验产生电弧或火花在高压电气试验中，有时会出现试验产生电弧或火花的情况。

电气设备试验产生电弧或火花可能会导致设备损坏甚至引发火灾，因此需要引起重视。

解决途径：需要对试验场所的环境进行评估，确保场所内没有易燃易爆物品。

需要对试验设备进行绝缘检查，确保设备的绝缘完好，防止出现电弧。

在进行试验时，应该遵守操作规程，确保操作正确而稳定，以防止电气设备产生火花。

3. 试验设备过载或短路解决途径：需要对试验设备的电气连接进行检查，确保连接牢固可靠，防止出现短路。

需要对试验设备的负载进行评估，确保试验设备的额定工作范围内进行试验，避免过载。

在进行试验时，应该进行试验设备的运行状态监控，及时处理过载或者短路情况。

4. 试验数据异常在高压电气试验中，有时会出现试验数据异常的情况，例如测试结果与预期不符、数据波动较大等情况。

试验数据异常可能会导致试验结果不准确，影响设备的安全性能评估。

解决途径：需要对试验设备的操作进行审查，确认试验操作是否符合标准要求。

需要对试验设备的测量设备进行校准，确保测量数据准确可靠。

10kv高压电缆耐压试验泄露标准10kv高压电缆耐压试验泄露标准作为一种重要的电力设备，10kv高压电缆的质量直接关系到电力系统的安全稳定运行。

其中，耐压试验是评定电缆绝缘性能的重要手段之一。

10kv高压电缆在进行耐压试验时，泄露是一个重要的指标，影响着电缆的绝缘性能和安全性。

制定和执行合理的泄露标准对于保障电缆的质量和安全至关重要。

在进行10kv高压电缆耐压试验时，泄露标准是一个至关重要的考量因素。

泄露通常指的是绝缘材料之间的电气泄露或介质内部的泄漏。

在耐压试验中，泄露的产生可能是由于绝缘材料的缺陷或者电压升高导致的介质击穿等原因。

制定合理的泄露标准，对于检测电缆绝缘质量、预防事故发生具有重要意义。

泄露标准应当包括具体的技术参数和测试方法。

泄露电流的上限值、泄露电阻的最小要求等。

这些具体的技术参数和测试方法，能够帮助测试人员准确地评估电缆的绝缘性能，保证测试结果的准确性和可靠性。

另外，泄露标准还应该明确泄露测试的环境要求，如温度、湿度等因素，以确保测试结果的可比性和稳定性。

泄露标准还应当考虑实际应用情况和安全性要求。

不同类型的电缆在不同的使用环境和负载条件下，对泄露的要求可能会有所不同。

泄露标准应当结合电缆的具体用途和工作条件进行制定和调整，以确保测试结果与实际使用情况相符合。

泄露标准还应当考虑电缆的安全性要求，以保证在正常使用情况下不会出现泄露过大导致的安全隐患。

在实际撰写文章时，我会在以下几个方面进行深入的探讨。

我会从10kv高压电缆的工作原理和结构特点入手，介绍10kv高压电缆的基本情况。

我会详细分析耐压试验中泄露的产生机理和影响因素，以及制定泄露标准的必要性。

我会对泄露标准的制定原则和具体内容进行详细阐述，包括技术参数、测试方法和环境要求等方面。

我会结合个人的观点和理解，对泄露标准的意义和作用进行总结和展望。

10kv高压电缆耐压试验泄露标准是评定电缆绝缘性能和安全性的重要依据。

合理的泄露标准可以确保测试结果的准确性和可靠性，为保障电缆的质量和安全性提供有力保障。

2012年5月内蒙古科技与经济M ay2012　第10期总第260期Inner M o ngo lia Science T echnolo gy&Economy N o.10T o tal N o.260影响测量泄漏电流的因素及排除方法段华杰(内蒙古国电能源投资有限公司金山热电厂,内蒙古呼和浩特　010050) 摘　要:测量泄漏电流是电气预防性试验中一个重要的试验项目,但影响泄露电流值的因素很多,针对影响测量泄漏电流的几种因素,从原理上进行了分析探讨,并提出了相应的排除方法。

关键词:泄露电流;原因分析;排除 中图分类号:T M862 文献标识码:A 文章编号:1007—6921(2012)10—0103—02 测量泄漏电流作为电气预防性试验中一个重要的试验项目,能灵敏的反映瓷质绝缘的裂纹,夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘表面碳化等缺陷。

测量泄漏电流的原理与测量绝缘电阻的原理本质上是完全相同的,但直流泄漏试验的电压比兆欧表的电压高,电压分阶段加到绝缘物上,因此国外了称为阶段直流电压试验,与绝缘电阻测量相比,泄漏电流测量中所用的电源一般均由高压整流设备供给,用微安表直测泄漏电流,测量重复性也好,可以做到随时监视,灵敏度高,根据泄漏电流测量值可以换算出绝缘电阻值,并且可以用电压和电流,电流和时间的关系曲线来判断绝缘的缺陷。

测量泄漏电流试验广泛用于变压器、发电机、电动机、电缆、避雷器等高压电气设备上,但由于影响泄露电流值的因素很多,现场试验中常发生泄露电流偏大、超标、超出历史数据等问题,影响试验人员的正确判断。

1　影响泄漏电流测量结果的因素及排除方法1.1　高压连接导线的影响主要是杂散电流和电晕电流的影响。

高压引线表面场强大于20kV/cm时,沿导线表面的空气发生电离,产生一定的对地泄漏电流,这一部分电流是不经过被试品的,就可能使所测结果偏大,甚至到不可接受的情况。

排除方法: 为消除这种影响,可使用屏蔽线,并使用如图1中微安表I的位置接法,使高压导线对地的泄漏电流不通过测量用的微安表。

电力电缆预防性试验方法与注意问题交联电力电缆预防性试验方法及注意的问题电力电缆在运行中不但长期承受电网电压，而且还会经常遇到各类过电压，如操作过电压、雷击过电压、故障过电压等。

预防性试验能够提早发现电力电缆的某些缺陷，它是保证电缆安全运行的重要措施之一。

假如有关部门做预防性试验时，不按《电力设备预防性试验规程》去试验，则起不到预防性试验作用，而且还会带来电力电缆隐患。

一、预防性试验项目、方法与要求根据中华人民共与国电力行业标准《电力设备预防性试验规程》规定，交联聚乙烯绝缘电力电缆预防性试验需作如下试验项目。

1、电缆主绝缘绝缘电阻：用2500伏或者5000伏兆欧表测量，读取1分钟以后的数据，关于三芯电缆，当测量一根芯的绝缘电阻时，应将其余二芯与电缆外皮一起接地。

运行中的电缆要充分放电后测量，每次测量完都要使用绝缘工具进行放电，以防止电击。

绝缘电阻数值自行规定。

试验周期：重要电缆1年，通常电缆3年。

2、电缆外护套绝缘电阻：就是测量钢铠对地的绝缘电阻值，它要紧检查支埋电缆的外护套有无破旧。

使用500伏兆欧表测量。

当每千米的绝缘电阻低于0.5兆时，使用下面介绍方法推断外护套是否进水。

试验周期：重要电缆1年，通常电缆3年。

3、电缆内衬层绝缘电阻：就是测量铜屏蔽层对钢铠的绝缘电阻值，它要紧检查内衬层有无破旧，使用500伏兆欧表测量。

当每千米绝缘电阻低于0.5兆欧时，使用下面介绍方法推断内衬层是否进水。

试验周期：重要电缆1年，通常电缆3年。

电缆内衬层与外护套破坏进水的确定方法：直埋时间较长受地下水长期浸泡的电缆或者受外力破坏而又未完全破旧的电缆，其外护套绝缘电阻、内衬层绝缘电阻均有可能下降至规定值下列，因此不能仅根据绝缘电阻的降低来推断电缆是否进水，要根据不一致金属在电解质中形成原电池原理进行分析推断。

电缆的外护套破或者内衬层破旧进水后，由于水的作用（水是电解质），将在铠装层的镀锌钢带上产生对地—0.76V的电位，铜屏蔽层产生对地+0.334V电位，由此产生出0.334—(—0.76V)=1.1V的电位差。

解决电力电缆泄漏电流试验时测量误差偏大的方法
测量电力电缆的泄漏电流，是电力电缆预防性试验的主要项目之一。

现场测量时，终端头间由于电晕引起的杂散电流，使泄漏电流有较大的测量误差，往往造成误判断。

电力电缆泄漏电流试验时，施加电压较高，电场强度较大，电缆终端头易产生电晕现象。

即使微安表接在高压侧并加以屏蔽，高压引线采用屏蔽线，但如果对终端头的裸露导电部分不采取任何措施，则终端头在直流高压下的电晕现象将严重影响泄漏电流的测量结果，产生明显偏大的测量误差。

尤其在空气湿度大、终端头与周围接地部分的空间距离较小（或终端头本身的相间距离较小）时，这一偏大的测量误差尤为显著。

另外，在逐级加压过程中，泄漏电流常常会在某一电压下迅速上升，出现类似电缆有缺陷的故障现象，容易引起试验人员的误判断。

解决办法是：电力电缆泄漏电流试验时，在试验相的裸露导电部分套一极间障可以减小电晕现象，从而减小泄漏电流的测量误差。

极间障应加于户内终端头；户外终端头相间空气距离大，一般可不考虑。

现场测量时极间障可采用10kV电缆头的绝缘管或其他绝缘套。
