《机械制图》(第六版)习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆,试用几何作图方法作出正六边形,用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线;要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以Ｍ为圆心,MA为半径作弧，交水平中心线于H。
③AH为五边形的边长,等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mｍ、45mm）。
●参教Ｐ2３四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~４、在平面图形上按1:1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按１：1在指定位置处画全图形。

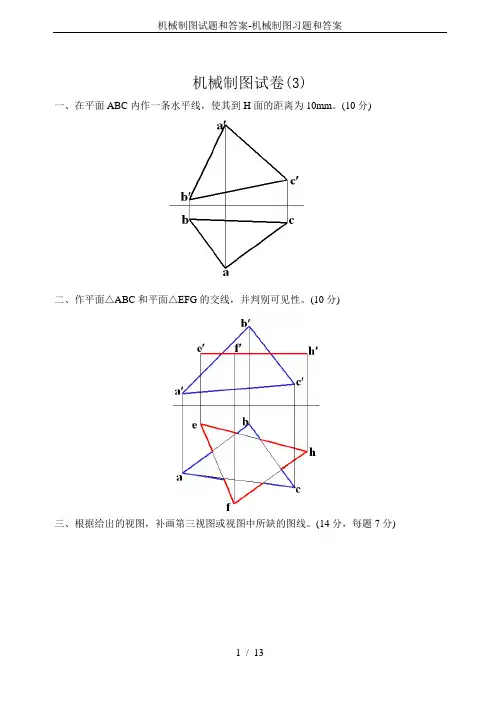

第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36,点B在H面之上，点D在H面上,点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

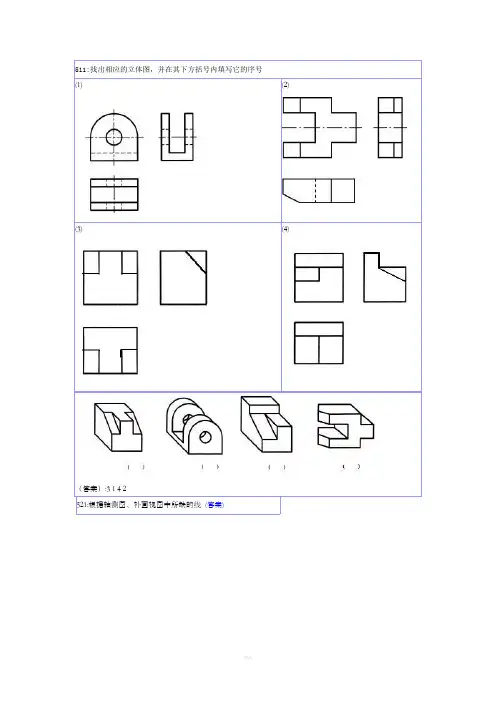

3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
４、作出诸点的三面投影：点Ａ（2５，15，20)；点B距离投影面W、V、H分别为20、1０、15；点C在A之左,A之前15，A之上12；点Ｄ在A之下8,与投影面V、H等距离，与投影面W的距离是与H面距离的3．5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，２0)B（20,10,15)C(35，30,32)D(４2，１2，12）５、按照立体图作诸点的三面投影,并表明可见性。
●根据点的三面投影的投影规律做题,利用坐标差进行可见性的判断。
(由不为0的坐标差决定,坐标值大者为可见；小者为不可见。
