继电保护练习册答案讲解

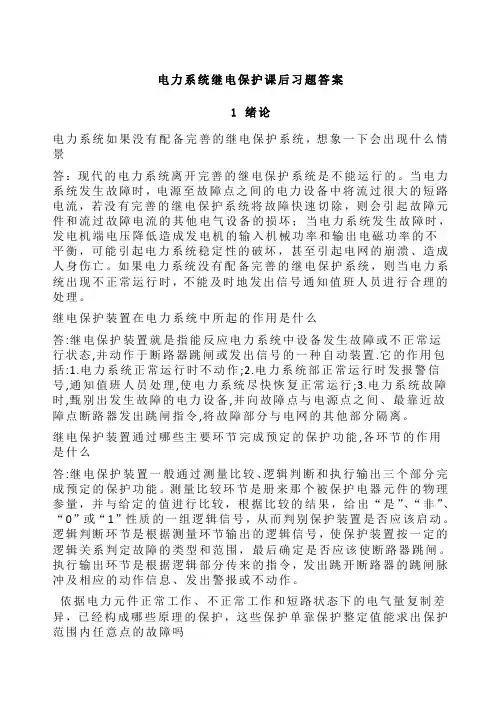

绪论习题一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。

3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。

6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。

9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

11、电流继电器的文字符号是（ LJ ），电压继电器的文字符号是（ YJ ）。

12、时间继电器的文字符号是（ SJ ），功率继电器的文字符号是（ GJ ）。

13、阻抗继电器的文字符号是（ ZKJ ），中间继电器的文字符号是（ ZJ ）。

14、差动继电器的文字符号是（ CJ ），信号继电器的文字符号是（ XJ ）。

15、信号继电器按参数不同分为两种，一种是（电压）型，另一种是( 电流 )型。

二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。

（√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。

( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

( √)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。

( × )5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。

( √ )6、故障和不正常工作状态，都可能在电力系统中引起事故。

( √ )7、故障切除时间等于继电保护动作时间。

( × )8、继电保护的灵敏性是指对其保护范围内发生故障或不正常运行状态的反应能力。

( √ )9、速动性是快速切除故障。

( √ )10、整流型继电器按其工作原理可以分为电磁型、感应型和磁电型。

( × )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（ C ）。

(A)机电型、晶体管型、整流型、集成电路型、微机型；(B)机电型、整流型、集成电路型、晶体管型、微机型；（C）机电型、整流型、晶体管型、集成电路型、微机型。

2、电力系统最危险的故障是（ C ）。

(A)单相接地； (B)两相短路； (C)三相短路。

3、电力系统短路时最严重的后果是（ C ）。

(A)电孤使故障设备损坏； (B)使用户的正常工作遭到破坏；(C)破坏电力系统运行的稳定性。

4、继电保护的灵敏系数K lm要求( C )(A)K lm<1； (B) K lm=1； (C) K lm>1。

5、线路保护一般装设两套,两套保护的作用是（ B ）。

(A)主保护； (B)一套为主保护,另一套为后备保护； (C)后备保护。

6、对于反应故障时参数增大而动作的继电保护,计算继电保护灵敏系数时,应用（ A ）(A)保护区末端金属性短路； (B)保护区首端金属性短路；(C)保护区内任何一点金属性短路。

7、对于过电流保护，计算保护灵敏系数时，应用（ B ）。

（A）三相短路；（B）两相短路；（C）三相或两相短路都可以。

8、对于反应故障时参数减小而动作的继电保护,计算灵敏系数时应用（ A ）（A）故障参数的最大计算值； (B)故障参数的最小计算值；（C）两者都可以。

9、电压变换器的文字符号是（B）A、 LJB、 YJC、 GJ10、欠电压继电器的动作电压（ B ）返回电压。

A、大于B、小于C、等于四、简答题1、电力系统短路可能产生什么样后果?答：可能产生的后果是：(1)故障点的电弧使故障设备损坏；(2)比正常工作电流大得多的短路电流产生热效应和电动力效应，使故障回路中的设备遭到伤害；(3)部分电力系统的电压大幅度下降，使用户正常工作遭到破坏，影响产品质量；(4)破坏电力系统运行的稳定性，引起振荡，甚至使电力系统瓦解，造成大面积停电的恶性事故。

2、继电保护的基本任务是什么?答：(1)当电力系统出现故障时，继电保护装置应快速、有选择地将故障元件从系统中切除，使故障元件免受损坏，保证系统其他部分继续运行；(2)当系统出现不正常工作状态时，继电保护应及时反应，一般发出信号，通知值班人员处理。

在无值班人员情况下，保护装置可作用于减负荷或跳闸。

3、后备保护的作用是什么?何谓近后备保护和远后备保护?答：后备保护的作用是电力系统发生故障时，当主保护或断路器拒动，由后备保护以较长的时间切除故障，从而保证非故障部分继续运行。

近后备保护是在保护范围内故障主保护拒动时，首先动作的后备保护。

远后备保护是保护或断路器拒动时，靠近电源侧的相邻线路保护实现后备作用的保护。

4、利用电力系统正常运行和故障时参数的差别,可以构成哪些不同原理的继电保.. 护?答：可以构成的继电保护有：(1)反应电流增大而动作的过电流保护；(2)反应电压降低而动作的低电压保护；(3)反应故障点到保护安装处距离的距离保护；(4)线路内部故障时，线路两端电流相位发生变化的差动保护。

习题一一、填空1、互感器一、二次绕组的同极性端子标记通用（L1、 K1）为同极性,（L2、K2）为同极性。

2、测量变换器的隔离是把互感器的（有一点接地的二次绕组）与继电保护的（逻辑回路）隔离。

3、电磁式继电器是利用电磁铁的（铁芯）与（衔铁）间的吸引作用而工作的继电器。

4、时间继电器的动作时间是从（线圈上加上规定电压值）的瞬间起至继电器（延时触点闭合）的瞬间止所经历的时间。

5、继电器的（返回参数）与（动作参数）之比,称为返回系数。

6、继电保护用电流互感器按（二次负荷阻抗）和（一次电流倍数）选择。

7、电流互感器的二次负荷阻抗越（小）越好，二次侧不允许（开路）。

8、极化继电器是以（电磁）原理为基础，具有（方向性）的小型直流继电器。

9、当电磁型低电压继电器动作后，其动合触点（断开），动断触点（闭合）。

10、过量继电器的返回系数应不小于（0.85），欠电量继电器的返回系数应不大于（1.2）。

二、判断题1、测量变换器的作用就是改变所需测量的电气量。

( × )2、利用对称分量滤过器,可以判断电力系统是否出现不对称故障。

( √ )3、电力系统发生不对称相间短路时,可将其短路电流分解为正序分量、负序分量和零序分量。

( × )4、当正序电压输入负序电压滤过器时,其输出电压等于零。

（√ )5、能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。

（×）6、电流互感器在运行中二次绕组不允许开路。

（√）7、电流互感器在运行中二次绕组不允许开路。

（×）8、极化继电器不具有极性。

（×）9、电磁式继电器动作时，弹簧力矩大于电磁力矩与摩擦力矩之差。

（×）10、电磁式低电压继电器的返回系数一般要求K re小于等于1.2。

（√）三、选择题1、互感器二次侧应有安全可靠的接地,其作用是（ B ）。

（A）便于测量时形成回路；（B）以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害；（C）泄漏雷电流。

2、继电保护用互感器一次电压(或电流〉的正方向规定为（ C ）。

（A）从无“*”端指向有“*”端；（B）任何一端指向另一端；（C）从有“*”端指向无“*”端。

3、电流变换器是（ C ）。

（A）一次输入电压,二次输出电压； (B)一次输入电流,二次输出电流；（C）一次输入电流,二次输出电压。

4、零序分量滤过器的作用是（ A ）。

(A)获取零序分量；（B）消除零序分量；（C）获取正、负分量。

5、过电流继电器的动作电流（ A ）返回电流。

(A)大于；（B)小于； (C)等于。

6、继电保护用的电流互感器二次电流的正方向规定为（ A ）。

（A）从无“.”端指向有“.”端；（B）任何一端指向另一端；（C）从有“.”端指向无“.”端。

7、在中间继电器铁芯顶部套上短路环，就会使（ A ）。

（A）继电器的动作和返回均具延时；（B）继电器的动作延时，返回瞬时；（C）继电器的动作瞬时，返回延时。

四、简答题1、继电保护装置用互感器的二次侧为什么要可靠接地?答：互感器的二次侧都应有可靠的保安接地，以防互感器的一、二次绕组间绝缘损坏时，高电压从一次绕组窜入二次绕组对二次设备及人身造成危害。

2、测量变换器的作用是什么?答：其作用是：(1)电路的隔离。

互感器二次绕组必须安全接地，而继电保护的逻辑回路不许接地，因此需要通过测量变换器将它们从电气上进行隔离；(2)电量的变换。

将互感器二次侧的电气量变小，或将电流互感器的二次电流变换为电压，以适应保护测量回路的需要；（3）定值的调整。

借助于测量变换器一次绕组或二次绕组抽头的改变，实现保护整值的调整，或扩大整定值的范围。

3、简述电磁式继电器的基本工作原理。

答：当继电器线圈中通入电流I k时，产生磁通ϕ，ϕ经铁芯、衔铁和气隙形成回路，衔铁被磁化，产生电磁力F e m，当F e m克服弹簧反作用力，衔铁被吸起，并带动触点接通。

4、说明中间继电器的作用。

答：(1)提供足够数量的触点，以便同时控制不同的电路；(2)增加触点容量，以便接通和断开较大电流的电路；(3)提供必要的延时特性，以满足继电保护及自动装置的要求。

5、试分析电流互感器二次侧不能开路的原因。

电流互感器一次电流大小与二次负荷电流大小无关，正常工作时，由于负荷阻抗小，接近于短路状态，一次电流所产生的磁化力大部分被二次电流所不长，总的磁通密度不大，二次绕组的电势也不大。

当二次开路时，阻抗无限增大，二次电流等于零，二次磁化力等于零，总磁化力等于一次绕组磁化力，在二次绕组产生很高的电势，威胁人身安全，造成仪表、保护装置和互感器二次绕组绝缘损坏。

同时，以次绕组磁化力使铁芯磁通密度过度增大，造成铁芯强烈过热而损坏。

6、电压互感器二次侧为什么不允许短路？答：电压互感器二次额定电压为100V，其所通过的电流，由二次回路阻抗的大小决定。

电压互感器二次回路短路时，而次绕组中通过的电流突然增大，造成二次熔断器熔断，甚至会将电压互感器烧坏，影响表计指示，也可能引起保护误动作。

7、说明信号继电器的工作原理当线圈中通入的电流大于继电器动作电流时，衔铁被吸引，信号牌失去支持，靠自身的质量落下且保持，通过外壳的玻璃窗口可以看到调牌，信号牌落下后，触点闭合，接通光电路。
