[全考点]继电保护作业模拟考试题库及答案

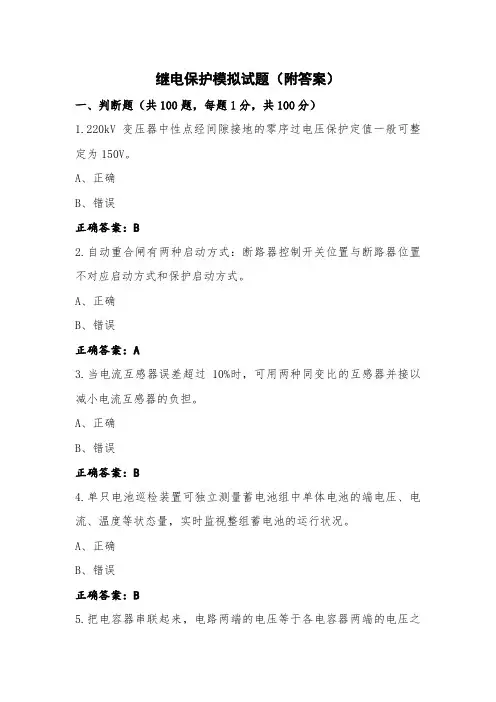

继电保护模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.220kV变压器中性点经间隙接地的零序过电压保护定值一般可整定为150V。

A、正确B、错误正确答案：B2.自动重合闸有两种启动方式：断路器控制开关位置与断路器位置不对应启动方式和保护启动方式。

A、正确B、错误正确答案：A3.当电流互感器误差超过10%时，可用两种同变比的互感器并接以减小电流互感器的负担。

A、正确B、错误正确答案：B4.单只电池巡检装置可独立测量蓄电池组中单体电池的端电压、电流、温度等状态量，实时监视整组蓄电池的运行状况。

A、正确B、错误正确答案：B5.把电容器串联起来，电路两端的电压等于各电容器两端的电压之和。

A、正确B、错误正确答案：A6.为保证远动信息的可靠传输，通讯规约都采用了相应的纠FALSE 技术，CRC校验是循环冗余校验。

A、正确B、错误正确答案：A7.整组动作时间测量是测量从模拟故障至断路器跳闸的动作时间。

A、正确B、错误正确答案：A8.由于条件的限制，有些记录很不完整，要在会后补记。

既是补记，就不可避免地掺加记录者的主观意志和好恶，这是可以理解的。

A、正确B、错误正确答案：B9.系统的同步脉冲信号通常以空接点方式输出，每小时发一次的脉冲称为1PPM脉冲信号。

A、正确B、错误正确答案：B10.在电解液中含有害的金属杂质时，在充电过程中将出现浅红色；如含有铁杂质时，将出现紫红色。

A、正确B、错误正确答案：B11.从各相首端引出的导线叫相线，俗称火线。

A、正确B、错误正确答案：A12.单电池组双母线直流系统能满足继电保护设备采用双重保护。

A、正确B、错误正确答案：B13.校验断路器跳闸位置开关量状态,应使断路器分别处于合闸状态和分闸状态。

A、正确B、错误正确答案：A14.在工作开始前，认真对照已审批过的二次工作安全措施票逐条执行，并在“执行”栏打勾。

如在执行过程中有与实际不相符的，应认真检查核实，确认无误后方可实施。

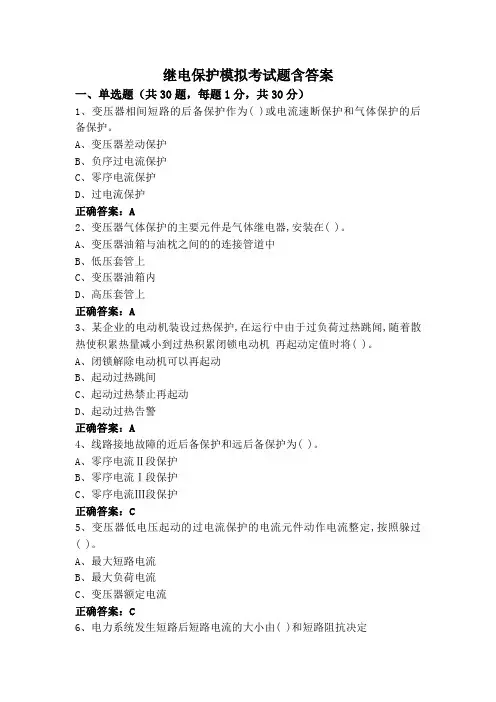

继电保护模拟考试题含答案一、单选题（共30题，每题1分，共30分）1、变压器相间短路的后备保护作为( )或电流速断保护和气体保护的后备保护。

A、变压器差动保护B、负序过电流保护C、零序电流保护D、过电流保护正确答案：A2、变压器气体保护的主要元件是气体继电器,安装在( )。

A、变压器油箱与油枕之间的的连接管道中B、低压套管上C、变压器油箱内D、高压套管上正确答案：A3、某企业的电动机装设过热保护,在运行中由于过负荷过热跳闻,随着散热使积累热量减小到过热积累闭锁电动机再起动定值时将( )。

A、闭锁解除电动机可以再起动B、起动过热跳间C、起动过热禁止再起动D、起动过热告警正确答案：A4、线路接地故障的近后备保护和远后备保护为( )。

A、零序电流Ⅱ段保护B、零序电流Ⅰ段保护C、零序电流Ⅲ段保护正确答案：C5、变压器低电压起动的过电流保护的电流元件动作电流整定,按照躲过( )。

A、最大短路电流B、最大负荷电流C、变压器额定电流正确答案：C6、电力系统发生短路后短路电流的大小由( )和短路阻抗决定A、电源电压B、功率C、负荷正确答案：A7、变电站直流操作电源中( )属于独立电源。

A、交流电源-直流发电机组B、硅整流电容储能直流电源C、复式整流直流电源D、电池组直流电源正确答案：D8、内部充入的灭火剂以水为基础的灭火器称为 ()A、干粉灭火器B、水基型灭火器C、氧化碳灭火器正确答案：B9、燃烧与( )爆炸原理相同。

A、化学B、物理C、核正确答案：A10、变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过( )整定。

A、变压器空载投入时的励磁涌流B、最大负荷电流C、最小负荷电流D、变压器电源侧母线短路时流过保护的最大短路电流正确答案：A11、电动机过热保护采用( )模拟电动机的发热效应。

A、最大负荷电流B、等效运行电流C、最大短路电流正确答案：B12、当电气装置或设备发生火灾或引燃附近可燃物时,首先要( )。

继电保护1、【判断题】电动机采用熔断器-高压接触器控制时，电流速断保护应与低电压保护配合。

（×）2、【判断题】定时限过电流保护的保护范围为本线路及下级线路全长。

（√）3、【判断题】电动机电流速断保护高定值按照躲过电动机的最大负荷电流整定。

（×）4、【判断题】电流继电器在继电保护装置中作为测量和起动元件，反应电流减小超过定值而动作。

（×）5、【判断题】合理的规章制度是保障安全生产的有效措施，工矿企业等单位有条件的应该建立适合自己情况的安全生产规章制度。

（×）6、【判断题】电火花、电弧的温度很高，不仅能引起可燃物燃烧，还能使金属熔化、飞溅，构成危险的火源。

（√）7、【判断题】变压器低电压起动的过电流保护,电压元件接在降压变压器低压侧母线电压互感器二次侧线电压,反应三相线电压降低时动作。

（√）8、【判断题】微机保护通过A/D获得输入电压、电流的模拟量的过程称为多路转换。

（×）9、【判断题】本线路的零序电流II段保护动作电流的整定原则为与下级线路零序电流I段保护配合。

（√）10、【判断题】微机保护采样频率越低,越能真实反应被采样信号。

（×）11、【判断题】二次系统中,由信号发送机构、接收显示元件及其回路接线构成,实现准确、及时显示一次系统和设备的工作状态的系统称为信号系统。

（√）12、【判断题】运行统计资料表明,线路重合闸成功率很高,约为90~99%。

（×）13、【判断题】从屏正面看,将各安装设备的实际安装位置按比例画出的正视图为屏面布置图。

（√）14、【判断题】过热保护用于运行过程中易发生过负荷的电动机。

（×）15、【判断题】当断路器重合于永久性故障,继电保护再次跳开断路器切除故障,这将使断路器负担加重,在很短时间内两次受到故障冲击。

（√）16、【判断题】自动重合闸实质上是通过将非正常跳开的断路器试探性合闸,实现线路上发生瞬时性故障时自动恢复运行。

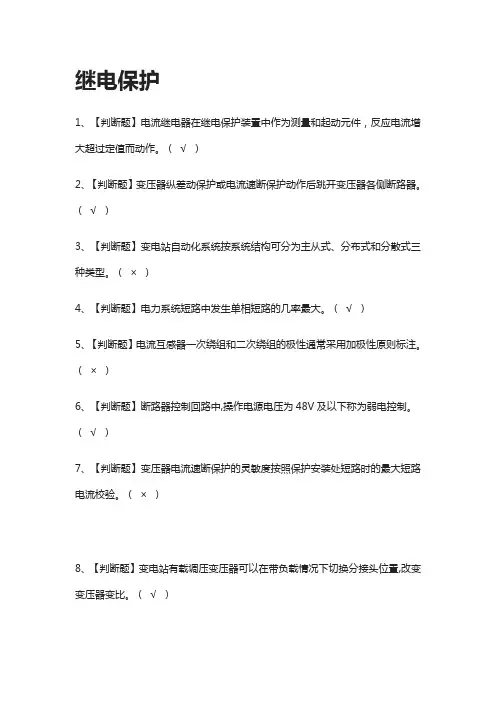

继电保护1、【判断题】电流继电器在继电保护装置中作为测量和起动元件，反应电流增大超过定值而动作。

（√）2、【判断题】变压器纵差动保护或电流速断保护动作后跳开变压器各侧断路器。

（√）3、【判断题】变电站自动化系统按系统结构可分为主从式、分布式和分散式三种类型。

（×）4、【判断题】电力系统短路中发生单相短路的几率最大。

（√）5、【判断题】电流互感器一次绕组和二次绕组的极性通常采用加极性原则标注。

（×）6、【判断题】断路器控制回路中,操作电源电压为48V及以下称为弱电控制。

（√）7、【判断题】变压器电流速断保护的灵敏度按照保护安装处短路时的最大短路电流校验。

（×）8、【判断题】变电站有载调压变压器可以在带负载情况下切换分接头位置,改变变压器变比。

（√）9、【判断题】电工作业人员应根据实际情况遵守有关安全法规，规程和制度。

（×）10、【判断题】电火花、电弧的温度很高，不仅能引起可燃物燃烧，还能使金属熔化、飞溅，构成危险的火源。

（√）11、【判断题】直流系统的绝缘监察主要是对地绝缘监视。

（√）12、【判断题】电流继电器在继电保护装置中作为测量和起动元件，反应电压增大超过定值而动作。

（×）13、【判断题】从屏背面看,屏内安装设备接线所需的各类端子排列,表明屏内设备连接与屏顶设备、屏外设备连接关系的图纸为端子排图。

（√）14、【判断题】变压器相间短路的后备保护作为变压器差动保护或电流速断保护和气体保护的后备保护。

（√）15、【判断题】微机保护硬件结构由数据采集系统、开关量输入/输出系统、软件算法组成。

（×）16、【判断题】电动机运行中被过热保护跳闸后,随着散热使积累热量减小到过热积累闭锁电动机再起动定值时,电动机禁止再起动回路解除,电动机可以再起动。

（√）17、【判断题】变电站主接线图一般用单线图表示。

（√）18、【判断题】继电保护动作时将故障部分切除,使非故障部分继续运行,停电范围尽可能小,这是指保护具有较好的可靠性。

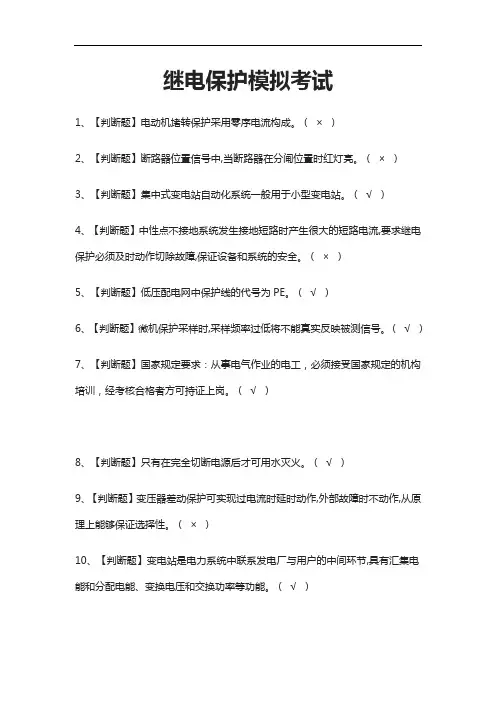

继电保护模拟考试1、【判断题】电动机堵转保护采用零序电流构成。

（×）2、【判断题】断路器位置信号中,当断路器在分闸位置时红灯亮。

（×）3、【判断题】集中式变电站自动化系统一般用于小型变电站。

（√）4、【判断题】中性点不接地系统发生接地短路时产生很大的短路电流,要求继电保护必须及时动作切除故障,保证设备和系统的安全。

（×）5、【判断题】低压配电网中保护线的代号为PE。

（√）6、【判断题】微机保护采样时,采样频率过低将不能真实反映被测信号。

（√）7、【判断题】国家规定要求：从事电气作业的电工，必须接受国家规定的机构培训，经考核合格者方可持证上岗。

（√）8、【判断题】只有在完全切断电源后才可用水灭火。

（√）9、【判断题】变压器差动保护可实现过电流时延时动作,外部故障时不动作,从原理上能够保证选择性。

（×）10、【判断题】变电站是电力系统中联系发电厂与用户的中间环节,具有汇集电能和分配电能、变换电压和交换功率等功能。

（√）11、【判断题】电动机过热保护由过热告警、过热跳闸、过热禁止再起动构成。

（√）12、【判断题】备用电源自动投入装置应保证工作电源断开后,工作线路才能投入。

（×）13、【判断题】变压器油箱外故障包括引出线上的相间短路、引出线的套管闪络故障及套管破碎通过外壳发生的单相接地故障等。

（√）14、【判断题】变压器备自投接线中,一般备用变压器采用明备用方式。

（√）15、【判断题】电动机的过负荷保护采用定时限特性时，保护动作时限应大于电动机的最大允许堵转时间，一般取1~5S。

（×）16、【判断题】电动机负序电流保护动作于信号。

（×）17、【判断题】对于接地故障电流不是很大的电动机采用零序电流保护,一般采用零序电流互感器取得零序电流。

（√）18、【判断题】断路器控制回路中,操作电源电压为110V或220V称为强电控制。

（√）19、【判断题】低电压保护用于反应电动机匝间短路、断相、相序接反以及供电电压较大不平衡的保护。

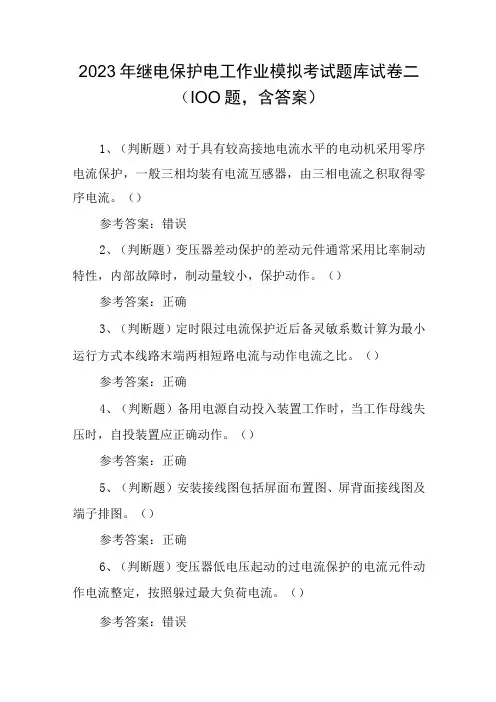

2023年继电保护电工作业模拟考试题库试卷二（IOO题，含答案）1、（判断题）对于具有较高接地电流水平的电动机采用零序电流保护，一般三相均装有电流互感器，由三相电流之积取得零序电流。

（）参考答案：错误2、（判断题）变压器差动保护的差动元件通常采用比率制动特性，内部故障时，制动量较小，保护动作。

（）参考答案：正确3、（判断题）定时限过电流保护近后备灵敏系数计算为最小运行方式本线路末端两相短路电流与动作电流之比。

（）参考答案：正确4、（判断题）备用电源自动投入装置工作时，当工作母线失压时，自投装置应正确动作。

（）参考答案：正确5、（判断题）安装接线图包括屏面布置图、屏背面接线图及端子排图。

（）参考答案：正确6、（判断题）变压器低电压起动的过电流保护的电流元件动作电流整定，按照躲过最大负荷电流。

（）参考答案：错误7、（判断题）中性点不接地系统发生A相接地故障,UAB,UAC降低，UBC不变。

（）参考答案：错误8、（判断题）本线路的限时电流速断保护动作电流的整定原则为与本线路瞬时电流速断保护配合。

（）参考答案：错误9、（判断题）时间继电器在继电保护中一般由交流电源操作。

（）参考答案：错误10、（判断题）本线路的限时电流速断保护动作时间的整定原则为与本线路零序电流I段保护配合。

（）参考答案：错误11、（判断题）中性点经小电阻接地系统进行短路电流计算时，零序网络按接入3倍中性点电阻计算。

（）参考答案：正确12、（判断题）电力系统的故障性质可分为永久性故障和电缆故障。

（）参考答案：错误13、（判断题）本线路的限时电流速断保护动作电流的整定原则为与下级线路瞬时电流速断保护配合。

（）参考答案：正确14、（判断题）频率是电力系统运行的一个重要指标，反应电力系统有功功率供需平衡的状态。

（）参考答案：正确15、（判断题）过电压继电器的动作、返回过程与电流继电器相同。

（）参考答案：正确16、（判断题）电流互感器二次应该装有一个熔断器，以防止互感器一、二次绕组绝缘击穿时危及设备和人身安全。

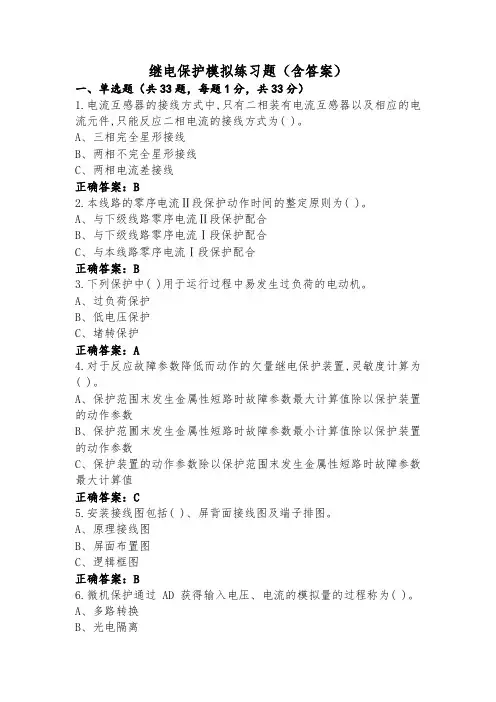

继电保护模拟练习题（含答案）一、单选题（共33题，每题1分，共33分）1.电流互感器的接线方式中,只有二相装有电流互感器以及相应的电流元件,只能反应二相电流的接线方式为( )。

A、三相完全星形接线B、两相不完全星形接线C、两相电流差接线正确答案：B2.本线路的零序电流Ⅱ段保护动作时间的整定原则为( )。

A、与下级线路零序电流Ⅱ段保护配合B、与下级线路零序电流Ⅰ段保护配合C、与本线路零序电流Ⅰ段保护配合正确答案：B3.下列保护中( )用于运行过程中易发生过负荷的电动机。

A、过负荷保护B、低电压保护C、堵转保护正确答案：A4.对于反应故障参数降低而动作的欠量继电保护装置,灵敏度计算为( )。

A、保护范围末发生金属性短路时故障参数最大计算值除以保护装置的动作参数B、保护范圃末发生金属性短路时故障参数最小计算值除以保护装置的动作参数C、保护装置的动作参数除以保护范围末发生金属性短路时故障参数最大计算值正确答案：C5.安装接线图包括( )、屏背面接线图及端子排图。

A、原理接线图B、屏面布置图C、逻辑框图正确答案：B6.微机保护通过 AD 获得输入电压、电流的模拟量的过程称为( )。

A、多路转换B、光电隔离C、采样D、人机接口正确答案：C7.用于反应本线路瞬时电流速断保护范围以外的故障,同时作为瞬时电流速断保护的后备的保护为( )。

A、零序电流Ⅰ段保护B、限时电流速断保护C、距离保护Ⅰ段保护正确答案：B8.中性点不接地系统发生单相接地故障,故障线路零序电流方向为( )。

A、由母线流向线路B、不确定C、由线路流向母线正确答案：C9.自动重合闸采用操作系统气压过低闭锁时,如断路器动作后气压过低,自动重合将( )。

A、自动合闸B、延时合闸C、不应动作正确答案：C10.电力系统是由( )、变电所、送电线路、配电线路、电力用户组成的整体。

A、变压器B、发电厂C、继电保护正确答案：B11.对单侧有电源的辐射形电网,电流保护装设在线路的( )。

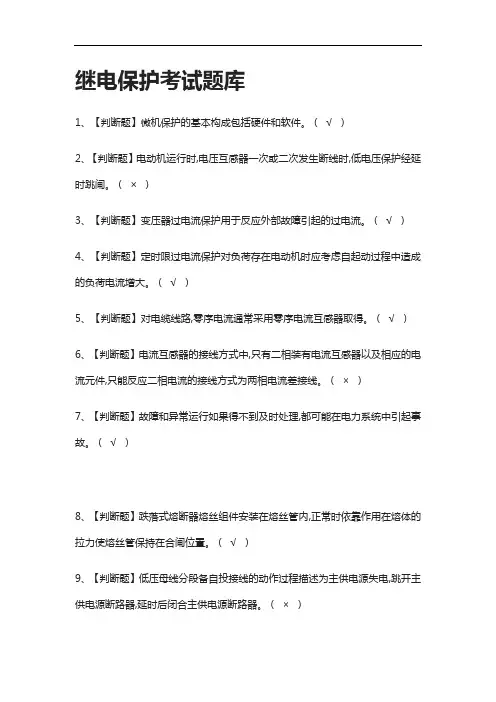

继电保护考试题库1、【判断题】微机保护的基本构成包括硬件和软件。

（√）2、【判断题】电动机运行时,电压互感器一次或二次发生断线时,低电压保护经延时跳闸。

（×）3、【判断题】变压器过电流保护用于反应外部故障引起的过电流。

（√）4、【判断题】定时限过电流保护对负荷存在电动机时应考虑自起动过程中造成的负荷电流增大。

（√）5、【判断题】对电缆线路,零序电流通常采用零序电流互感器取得。

（√）6、【判断题】电流互感器的接线方式中,只有二相装有电流互感器以及相应的电流元件,只能反应二相电流的接线方式为两相电流差接线。

（×）7、【判断题】故障和异常运行如果得不到及时处理,都可能在电力系统中引起事故。

（√）8、【判断题】跌落式熔断器熔丝组件安装在熔丝管内,正常时依靠作用在熔体的拉力使熔丝管保持在合闸位置。

（√）9、【判断题】低压母线分段备自投接线的动作过程描述为主供电源失电,跳开主供电源断路器,延时后闭合主供电源断路器。

（×）10、【判断题】微机保护数据采集系统包括电压形成、模拟滤波器、采样保持、多路转换、模数转换等功能模块。

（√）11、【判断题】电动机在起动过程中或运行中发生堵转,转差率为1。

（√）12、【判断题】瞬时电流速断保护的主要优点是可保护本线路全长。

（×）13、【判断题】定时限过电流保护在本线路和相邻线路保护范围发生短路时只有瞬时电流速断保护拒动才起动。

（×）14、【判断题】继电保护装置中电压继电器接在电压互感器的一次测。

（×）15、【判断题】对于容量在800kVA及以上且电流速断保护灵敏度不满足要求的变压器应装设纵差动保护。

（×）16、【判断题】微机保护中电流、电压继电器由微型电流、电压继电器实现。

（×）17、【判断题】外部故障时变压器差动保护中,流入差动继电器的电流为不平衡电流。

（√）18、【判断题】微机保护中将模拟量转换为数字量称为模数转换。

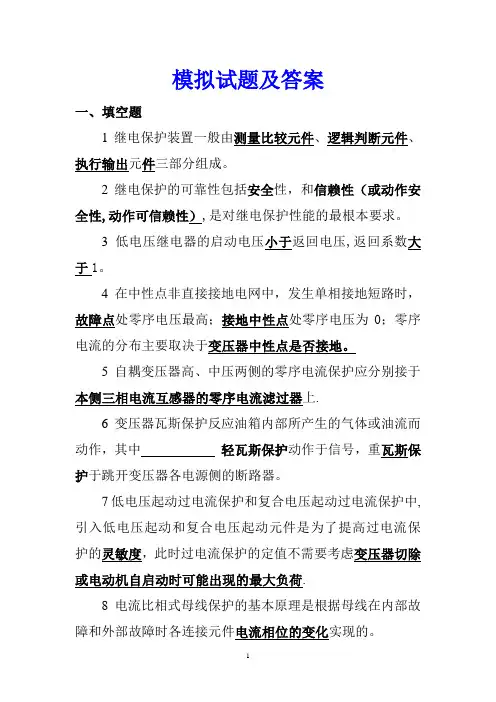

模拟试题及答案一、填空题1继电保护装置一般由测量比较元件、逻辑判断元件、执行输出元件三部分组成。

2继电保护的可靠性包括安全性，和信赖性（或动作安全性,动作可信赖性）,是对继电保护性能的最根本要求。

3低电压继电器的启动电压小于返回电压,返回系数大于1。

4在中性点非直接接地电网中，发生单相接地短路时，故障点处零序电压最高；接地中性点处零序电压为0；零序电流的分布主要取决于变压器中性点是否接地。

5自耦变压器高、中压两侧的零序电流保护应分别接于本侧三相电流互感器的零序电流滤过器上.6变压器瓦斯保护反应油箱内部所产生的气体或油流而动作，其中轻瓦斯保护动作于信号，重瓦斯保护于跳开变压器各电源侧的断路器。

7低电压起动过电流保护和复合电压起动过电流保护中,引入低电压起动和复合电压起动元件是为了提高过电流保护的灵敏度，此时过电流保护的定值不需要考虑变压器切除或电动机自启动时可能出现的最大负荷.8电流比相式母线保护的基本原理是根据母线在内部故障和外部故障时各连接元件电流相位的变化实现的。

9断路器失灵保护属于近后备保护。

10 微机保护的硬件一般包括数据采集系统(或模拟量输入系统），微型机主系统、开关量(或数字量)输入输出系统三部分。

11微机保护中半周积分算法的依据是一个正弦量在任意半个周期内绝对值的积分为一常数。

13 微机保护装置的功能特性主要是由软件决定的。

14对动作于跳闸的继电保护,在技术上一般应满足选择性、速动性；灵敏性；可靠性四个基本要求。

15后备保护包括远后备保护和近后备保护.16运行中应特别注意电流互感器二次侧不能开路；电压互感器二次侧不能短路.17三段式电流保护中，Ⅲ段灵敏度最高，Ⅰ段灵敏度最低。

18采用单相自动重合闸的线路上发生单相短路故障时,由继电保护动作跳开故障相,经一定时间延时后重合故障相,若不成功再跳开三相。

19发电机单元件横差动保护能够反应定子绕组的匝间短路、分支线棒开焊故障、故障和机内绕组相间短路故障.20 输入到微机保护装置中的电流互感器二次电流信号，可通过电抗变换器，或电流变换器变换为满足模数转换器输入范围要求的电压信号。

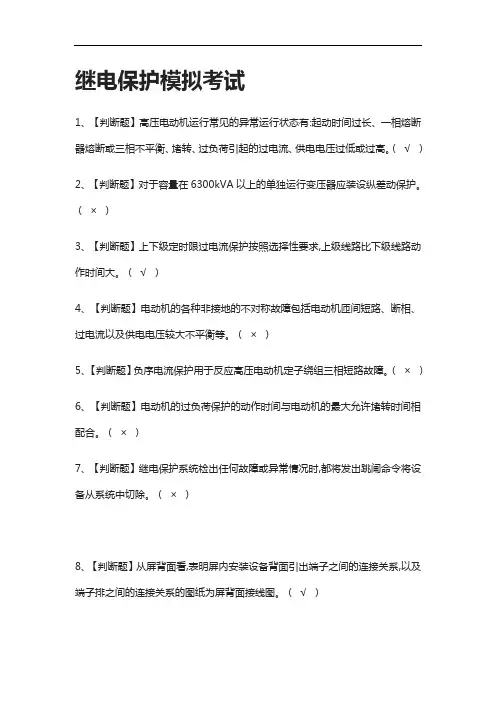

继电保护模拟考试1、【判断题】高压电动机运行常见的异常运行状态有:起动时间过长、一相熔断器熔断或三相不平衡、堵转、过负荷引起的过电流、供电电压过低或过高。

（√）2、【判断题】对于容量在6300kVA以上的单独运行变压器应装设纵差动保护。

（×）3、【判断题】上下级定时限过电流保护按照选择性要求,上级线路比下级线路动作时间大。

（√）4、【判断题】电动机的各种非接地的不对称故障包括电动机匝间短路、断相、过电流以及供电电压较大不平衡等。

（×）5、【判断题】负序电流保护用于反应高压电动机定子绕组三相短路故障。

（×）6、【判断题】电动机的过负荷保护的动作时间与电动机的最大允许堵转时间相配合。

（×）7、【判断题】继电保护系统检出任何故障或异常情况时,都将发出跳闸命令将设备从系统中切除。

（×）8、【判断题】从屏背面看,表明屏内安装设备背面引出端子之间的连接关系,以及端子排之间的连接关系的图纸为屏背面接线图。

（√）9、【判断题】定时限过电流保护近后备灵敏系数计算为最小运行方式本线路末端两相短路电流与动作电流之比。

（√）10、【判断题】电力系统发生的接地故障,包括单相接地故障和两相接地故障。

（√）11、【判断题】低电压保护用于反应电动机供电电压降低。

（√）12、【判断题】零序电压不能通过三相五柱式电压互感器取得。

（×）13、【判断题】电动机在起动过程中或运行中发生堵转,转差率为1。

（√）14、【判断题】本线路的零序电流II段保护动作电流的整定原则为与下级线路零序电流I段保护配合。

（√）15、【判断题】对中性点不接地系统,发生单相故障时故障线路零序电流方向为由线路流向母线,非故障线路零序电流方向为由母线流向线路,由此可以实现基于零序功率方向选出故障线路。

（√）16、【判断题】自动重合闸动作后应手动复归,以准备好再次动作。

（×）17、【判断题】自动重合闸按照控制开关位置与断路器位置不对应的原理起动。
