数控机床精度检测项目及常用工具

数控机床精度检验内容数控机床是一种高精度、高效率的加工设备，其精度直接影响着加工零件的质量和精度。

因此，对数控机床的精度进行检验是非常重要的。

下面将介绍数控机床精度检验的内容。

首先，数控机床的精度检验包括几个方面，几何精度、运动精度和位置精度。

几何精度是指机床各轴线的几何误差，包括直线度、平行度、垂直度等；运动精度是指机床在运动过程中的动态精度，包括加工速度、加速度、减速度等；位置精度是指机床在停止状态下的定位精度，包括定位误差、重复定位精度等。

这些精度指标直接影响着数控机床加工零件的精度和表面质量。

其次，数控机床精度检验的方法主要包括几种，静态检验、动态检验和综合检验。

静态检验是指在机床停止状态下对各轴线的几何精度进行检测，可以通过测量仪器进行测量，如千分尺、角尺等；动态检验是指在机床运动状态下对运动精度进行检测，可以通过加工模拟零件进行加工，然后进行测量分析；综合检验是指将静态检验和动态检验相结合，对机床的整体精度进行评估。

另外，数控机床精度检验的标准主要包括国家标准和行业标准。

国家标准是指由国家相关部门颁布的针对数控机床精度的检验标准，如GB/T19001-2008《数控机床检验标准》等；行业标准是指由行业协会或企业制定的针对特定类型数控机床的检验标准，如《数控车床精度检验标准》等。

在进行数控机床精度检验时，需要严格按照相关标准进行检验，以确保检验结果的准确性和可靠性。

最后，数控机床精度检验的意义在于保证机床加工零件的精度和质量，提高加工效率和加工精度，降低加工成本，提高产品的竞争力。

通过定期对数控机床进行精度检验，可以及时发现机床的精度问题，进行调整和维护，确保机床的稳定性和可靠性，延长机床的使用寿命。

综上所述，数控机床精度检验内容包括几何精度、运动精度和位置精度，检验方法包括静态检验、动态检验和综合检验，检验标准包括国家标准和行业标准。

通过精度检验可以保证机床的加工精度和质量，提高产品的竞争力，具有重要的意义和价值。

数控铣床精度检验表
a （允差）b（允差）
在300测量长度上在300测量长度上普通级精密级
允差
a b
d~d
允差mm
六、小结
本堂课主要针对了数控铣床在新机装配时并且在无负荷或精加工条件下对机床进行精度检验的检验项目做了介绍并对有些项目进行实操；通过各个项目的检验得出的数据进行对比可以体现出机床的精度有没有达到精度要求，如果没达到精度要求的就要对机械进行调整，所以说检验出来的数据就是整台机床的机械装配的体现。

我们要重点要掌握的就是机床的检验的前所要准备工工具检验时仪器和量具的正确摆放方法，数据的读取；及误差的计算方法。

数控机床精度及性能检验数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。

另一方而，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。

因此，数控机床精度和性能检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。

一、精度检验一台数控机床的检测验收工作，是一项工作量大而复杂，试验和检测技术要求高的工作。

它要用各种检测仪器和手段对机床的机、电、液、气各部分及整机进行综合性能及单项性能的检测，最后得出对该数控机床的综合评价。

这项工作为数控机床今后稳定可靠地运行打下一定的基础，可以将某些隐患消除在考机和验收阶段中，因此，这项工作必须认真、仔细，并将符合要求的技术数据整理归档，作为今后设备维护、故障诊断及维修中恢复技术指标的依据。

1、几何精度检验几何精度检验，又称静态精度检验，是综合反映机床关键零部件经组装后的综合几何形状误差。

数控机床的几何精度的检验工具和检验方法类似于普通机床，但检测要求更高。

几何精度检测必须在地基完全稳定、地脚螺栓处于压紧状态下进行。

考虑到地基可能随时间而变化，一般要求机床使用半年后，再复校一次几何精度：在几何精度检测时应注意测量方法及测量工具应用不当所引起的误差。

在检测时，应按国家标准规定，即机床接通电源后，在预热状态下，机床各坐标轴往复运动几次，主轴故个等的转速运转十多分钟后进行。

常用的检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪及高精度主轴心棒等。

检测工具的精度必须比所测的几何精度高一个等级。

(一)卧式加工中心几何精度检验1)x 、y 、z 坐标轴的相互垂直度。

2)工作台面的平行度。

3)x 、Z 轴移动时工作台面的平行度。

4)主轴回转轴线对工作台面的平行度。

5)主轴在Z 轴方向移动的直线度：6)x 轴移动时工作台边界与定位基准面的平行度。

7)主轴轴向及孔径跳动。

8)回转工作台精度。

具体的检测项目及方法见表2—1。

数控机床精度检验数控机床精度检测数控机床的⾼精度最终是要靠机床本⾝的精度来保证，数控机床精度包括⼏何精度和切削精度。

另⼀⽅⾯，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使⽤。

因此，数控机床精度检验对初始使⽤的数控机床及维修调整后机床的技术指标恢复是很重要的。

1、检验所⽤的⼯具1.1、⽔平仪⽔平：0.04mm/1000mm扭曲：0.02mm/1000mm⽔平仪的使⽤和读数⽔平仪是⽤于检查各种机床及其它机械设备导轨的直线度、平⾯度和设备安装的⽔平性、垂直性。

使⽤⽅法：测量时使⽔平仪⼯作⾯紧贴在被测表⾯，待⽓泡完全静⽌后⽅可读数。

⽔平仪的分度值是以⼀⽶为基长的倾斜值，如需测量长度为L的实际倾斜值可以通过下式进⾏计算：实际倾斜值=分度值×L×偏差格数1.2、千分表1.3、莫⽒检验棒2、检验内容2.1、相关标准（例）加⼯中⼼检验条件第2部分：⽴式加⼯中⼼⼏何精度检验JB/T8771.2-1998加⼯中⼼检验条件第7部分：精加⼯试件精度检验JB/T8771.7-1998加⼯中⼼检验条件第4部分：线性和回转轴线的定位精度和重复定位精度检验JB/T8771.4-1998机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定JB/T17421.2-2000加⼯中⼼技术条件JB/T8801-19982.2、检验内容精度检验内容主要包括数控机床的⼏何精度、定位精度和切削精度。

2.2.1、数控机床⼏何精度的检测机床的⼏何精度是指机床某些基础零件本⾝的⼏何形状精度、相互位置的⼏何精度及其相对运动的⼏何精度。

机床的⼏何精度是综合反映该设备的关键机械零部件和组装后⼏何形状误差。

数控机床的基本性能检验与普通机床的检验⽅法差不多，使⽤的检测⼯具和⽅法也相似，每⼀项要独⽴检验，但要求更⾼。

所使⽤的检测⼯具精度必须⽐所检测的精度⾼⼀级。

其检测项⽬主要有：直线度⼀条线在⼀个平⾯或空间内的直线度，如数控卧式车床床⾝导轨的直线度。

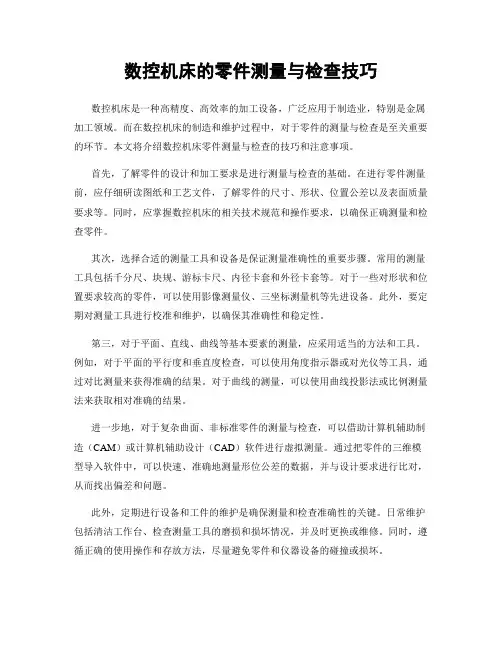

数控机床的零件测量与检查技巧数控机床是一种高精度、高效率的加工设备，广泛应用于制造业，特别是金属加工领域。

而在数控机床的制造和维护过程中，对于零件的测量与检查是至关重要的环节。

本文将介绍数控机床零件测量与检查的技巧和注意事项。

首先，了解零件的设计和加工要求是进行测量与检查的基础。

在进行零件测量前，应仔细研读图纸和工艺文件，了解零件的尺寸、形状、位置公差以及表面质量要求等。

同时，应掌握数控机床的相关技术规范和操作要求，以确保正确测量和检查零件。

其次，选择合适的测量工具和设备是保证测量准确性的重要步骤。

常用的测量工具包括千分尺、块规、游标卡尺、内径卡套和外径卡套等。

对于一些对形状和位置要求较高的零件，可以使用影像测量仪、三坐标测量机等先进设备。

此外，要定期对测量工具进行校准和维护，以确保其准确性和稳定性。

第三，对于平面、直线、曲线等基本要素的测量，应采用适当的方法和工具。

例如，对于平面的平行度和垂直度检查，可以使用角度指示器或对光仪等工具，通过对比测量来获得准确的结果。

对于曲线的测量，可以使用曲线投影法或比例测量法来获取相对准确的结果。

进一步地，对于复杂曲面、非标准零件的测量与检查，可以借助计算机辅助制造（CAM）或计算机辅助设计（CAD）软件进行虚拟测量。

通过把零件的三维模型导入软件中，可以快速、准确地测量形位公差的数据，并与设计要求进行比对，从而找出偏差和问题。

此外，定期进行设备和工件的维护是确保测量和检查准确性的关键。

日常维护包括清洁工作台、检查测量工具的磨损和损坏情况，并及时更换或维修。

同时，遵循正确的使用操作和存放方法，尽量避免零件和仪器设备的碰撞或损坏。

测量与检查过程中也需要注意几个常见的问题。

首先，在进行尺寸测量时，要确保工件处于稳定的状态，避免因振动或移动导致测量结果不准确。

其次，要留意不同材质对测量结果的影响。

例如，对于塑料或橡胶等弹性材料，测量时应注意控制压力和力度，以免产生变形并影响测量结果。

一、数控机床的精度检验一、数控机床的精度检验数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。

另一方面，数控机床各项性能和性能检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。

1. 几何精度检验几何精度检验，又称静态精度检验，是综合反映机床关键零部件经组装后的综合几何形状误差。

数控机床精度的检验工具和检验方法类似于普通机床，但检测要求更高。

几何精度检测必须在地基完全稳定、地脚螺栓处于压紧状态下进行。

考虑到地基可能随时间而变化，一般要求机床使用半年后，再复校一次几何精度。

在几何精度检测时，应注意测量方法及测量工具应用不当所引起的误差。

在检测时，应按国家标准规定，即机床接通电源后，在预热状态下，机床各坐标轴往复运动几次，主轴按中等转速运转十多分钟后进行。

常用的检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪及高精度主轴心棒等。

检测工具的精度必须比所设的几何精度高一个等级。

1）2） 直线运动轴机械原点的返回精度；3） 直线运动失动量的测定；4） 直线运动定位精度（转台A 、B 、C 轴）；5） 回转运动重复定位精度；6） 回转轴原点的返回精度；7） 回转运动矢动量的测定。

（2）机床定位精度的试验方法检查定位精度和重复定位精度使用得比较多的方法是应用精密线纹尺和读数显微镜（或光电显微镜）。

以精密线纹尺作为测量时的比较基准，测量时将精密线纹尺用等高垫按最佳支架（见图5.1）安装在被测部件例如工作台的台面上，并用千分表找正。

显微镜可安装在机床的固定部件上，调整镜头使与工作台垂直。

在整个坐标的全长上可选取任意几个定位点，一般为5~15个，最好是非等距的。

对每个定位点重复进行多次定位。

可以从单一方向趋近定位点，也可以从两个方向分别趋紧，以便揭示机床进给系统中间隙和变形的影响。

每一次定位的误差值X 可按下式计算：()()00y y s s X L L ---=式中 0s ——基准点或零点时显微镜的读数；L s ——工作台移动L 距离后显微镜的读数； 0y 、L y ——相应于0s 和Ls 时机床调位读数装置或数码显示装置的读数，对于数控机床就是程序指令中给定的位移数值。

数控机床精度检测项目及常用工具数控机床精度检测项目及常用工具●为什么数控机床一定要进行校准对每个工厂来讲，购买数控机床都是一笔相当可观的投资。

为使工厂成百万乃至上千万之投资的设备在生产中真正发挥中坚作用，保证加工出合格的零件，尽快回收成本是至关重要的。

经验表明，80%以上的机床在安装时必须在现场调试后才能符合其技术指标。

因此在新机床验收时，要进行检定，使机床一开始安装就能保证达到其技术指标及预期的质量和效率。

另外经验也表明，80%已投入生产使用的机床在使用一段时间后，处在非正常超性能工作状态，甚至超出其潜在承受能力。

因此，通常新机床在使用半年后需再次进行检定，之后可每年检定一次。

定期检测机床误差并及时校正螺距、反向间隙等可切实改善生产使用中的机床精度，改善零件加工质量，并合理进行生产调度和机床加工任务分配，不至于产生废品，大大提高机床利用率。

总之，及时揭示机床问题会避免导致机床精度损失及破坏性地使用机床。

随着数控技术的进一步推广应用，越来越多的数控机床利用自身带有的测头系统来进行工件尺寸检测、刀具尺寸检测及进行仿形数字化。

要知道上述功能的实现，与机床自身的精度密切相关，若机床精度不作定期校准，则谈不上准确地完成上述工作。

●数控机床常见检测标准数控机床常见精度要求及传统检测方法归纳起来，数控机床的精度要求有如下几个方面：1)几何精度：项目：几何精度包括直线度、垂直度、俯仰与扭摆、平面度、平行度等；工具：传统方法采用大理石或金属平尺、角规、百分表、水平仪、准直仪等；特点：传统采用人工操作，手工记录数据与计算，精度低，多用于小型机床。

2)位置精度：项目：数控机床位置精度包括定位精度、重复定位精度、微量位移精度、反向间隙等；工具：传统方法采用金属线纹尺或步距规、电子测微计、准直仪等；特点：当机床规格稍大一点时，传统方法其相应的标准器件很重，且精度太低，受环境温度的影响大，其检验方法极冗长乏味，且检验重复性也很差，难以反映受检机床的真正精度。
