AP2400-OP系列用户手册京信通信系统（中国）有限公司目录1引言 (1)2设备信息 (1)2.1无线参数 (1)2.2接口信息 (1)2.3 POE供电 (1)3 配置方法 (2)3.1 登陆 (2)3.2 bridge模式配置 (3)3.2.1 配置组网图 (3)3.2.2 配置步骤 (3)3.3 Gateway模式配置 (8)3.3.1配置组网图 (8)3.3.2配置步骤 (8)3.4 Wireless ISP模式配置 (13)4.3.1配置组网图 (13)4.3.2配置步骤 (13)1 引言该手册适用奥漪LP-7316H 2.4G单频CPE2 设备信息2.1 无线参数无线协议：IEEE 802.11b/g/n传输速率：2.2 接口信息CPE带有一个RJ-45 LAN口，一个RJ-45 WAN口以及一个天线接口如图2.2图2.2.1 接口实物图2.3 POE供电请使用12V DC POE供电，POE供电使用LAN口。
连接方法如图2.3：图2.3.1 POE供电连接方法恢复出厂设置：POE模块上有一个reset 按钮，用来恢复出厂设置。
需要恢复时，请按下5~10秒钟，之后系统会重启，大约需要50秒的时间，恢复出厂设置后，设备默认LAN口地址为192.168.1.200，子网掩码255.255.255.0 。
图2.3.2为POE供电模块上的Reset按钮。
图2.3.2 POE供电模块上的Reset按钮3 配置方法3.1 登陆1）配置PC本地连接IP地址为192.168.1.X 与CPE同网段，掩码255.255.255.02）使用IE浏览器访问http://192.168.1.200，会弹出登陆画面，用户名：admin密码：admin3.2 bridge 模式配置Bridge 模式：CPE 的LAN 口、WAN 口以及无线口桥接在一起，CPE 默认开启了repeater 功能，向外广播一个“802.11n_Router ”的SSID ，用户（PC ）从CPE 的LAN 口或者无线口接入，用户（PC ）将从AP 或AC 上去获得IP 地址。

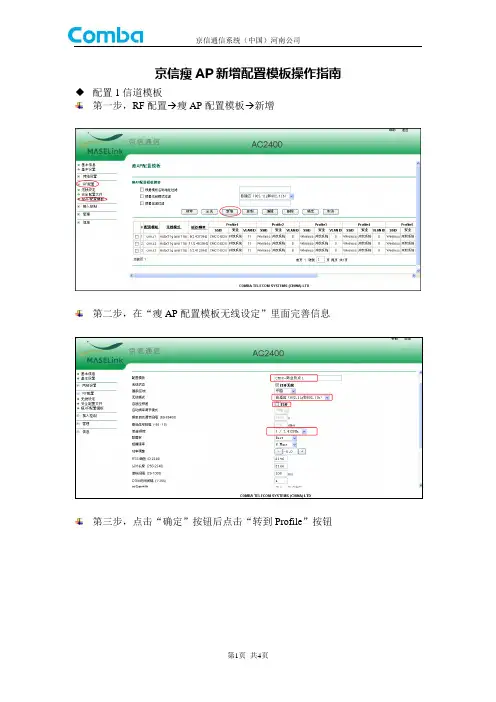

京信瘦AP新增配置模板操作指南◆配置1信道模板
第一步，RF配置→瘦AP配置模板→新增
第二步，在“瘦AP配置模板无线设定”里面完善信息
第三步，点击“确定”按钮后点击“转到Profile”按钮
第四步，“CMCC-商业热点1模板安全配置文件设置”的配置
第五步，编辑配置文件
第六步，“CMCC-商业热点1模板安全配置文件1配置”的配置，按照如下
进行配置完毕后，请选择“确定”按钮。
配置6信道模板，配置方法同上。
只是我们在第二步操作时，选择不通的频率即可。
◆配置11信道模板，配置方法同上。
只是我们在第二步操作时，选择不通的
频率即可。
◆新增配置模板操作完毕后，我们可以在“瘦AP配置模板”里面看到六个已
配置完毕的模板可供使用。
各位经理,你们好：
根据河南省移动公司的意见，各厂家要把网优八期时高校的WLAN网络无线广播名和WLAN三期站点WLAN网络的无线广播名进行区分。
要求高校WLAN 网络采用的无线广播名为：“CMCC-EDU”；WLAN三期网络的无线广播名为：“CMCC”。
因此要在我们的设备上新增加配置模板，对不同热点下发不同的模板。
对学校类热点AP请选择无线广播名为：“CMCC-EDU”的配置模板，对其他热点AP请选择无线广播名为：“CMCC”的配置模板。
今天各地市接口人已把无线广播名都改为：CMCC-EDU，现要求及时增加新模板，并对不同类型热点的AP下发不同的配置模板。
请各地市办事处WLAN相关接口人抓紧时间完成此项工作。
WLAN参数设置规范 -京信通信目录一、瘦AC参数配置 (4)1.1 常用配置 (4)1.1.1 AC访问帐号配置 (4)1.1.2 用户带宽限制配置 (4)1.1.3 用户闲置下线时间设置 (5)1.1.4 配置计费间隔时间 (6)1.1.5 添加AP名称及工程信息。
(7)1.1.6 配置用户的地址池 (7)1.1.7 配置 AP的地址池 (8)1.1.8 配置热点NAS ID (9)1.1.9 WLAN访问控制配置 (10)1.2 开局配置 (11)1.2.1 配置AC设备名称 (11)1.2.2 配置AC NAME (12)1.2.3 配置 AC 的公网IP地址和默认路由 (13)1.2.4 配置NAS IP (14)1.2.5 开启DHCP，配置DHCP (14)1.2.6 配置Portal页面推送 (15)1.2.7 配置RADIUS服务器 (16)1.2.8 配置基于SSID推送一级/二级PORTAL (17)1.2.9 配置AC白名单 (18)1.2.10 配置VRRP心跳线 (19)1.2.11 AC转发模式配置 (21)1.2.15 安全模式配置 (22)1.2.16 网管采集配置 (23)二、无线参数配置 (23)2.1 常用配置 (23)2.1.1 新建SSID (23)2.1.2 无线功率配置 (26)2.1.3 无线信道调整配置 (27)2.1.4 无线客户端隔离参数配置 (28)2.2 开局配置 (29)2.2.1 AP与AC通信模式配置 (29)2.2.2 射频开关 (30)三、场景设置 (31)3.1 场景：新增站点及AP (31)3.2 场景：优化WLAN信号 (33)3.2.1无线功率配置 (33)3.2.2 无线信道调整配置 (34)一、瘦AC参数配置1.1 常用配置1.1.1 AC访问帐号配置【描述】对不同的用户名定义不同级别的访问权限。
【配置要求】根据集团账号安全规范进行配置。
