CISCO 无线AP配置方法

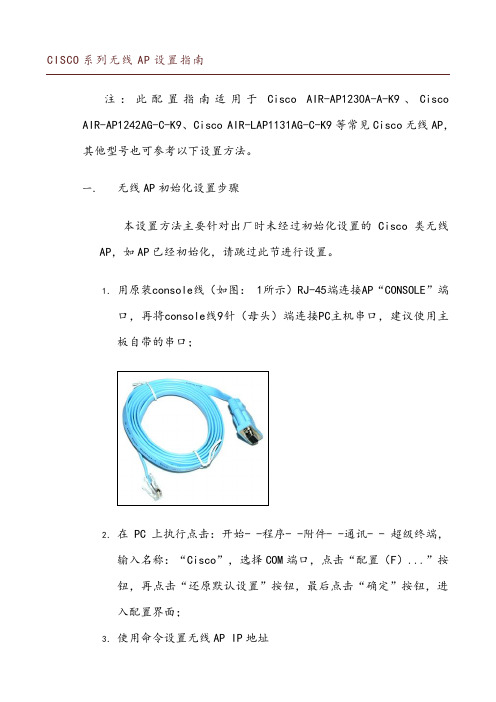

CISCO系列无线AP设置指南注：此配置指南适用于Cisco AIR-AP1230A-A-K9、Cisco AIR-AP1242AG-C-K9、Cisco AIR-LAP1131AG-C-K9等常见Cisco无线AP，其他型号也可参考以下设置方法。

一．无线AP初始化设置步骤本设置方法主要针对出厂时未经过初始化设置的Cisco类无线AP，如AP已经初始化，请跳过此节进行设置。

1．用原装console线（如图： 1所示）RJ-45端连接AP“CONSOLE”端口，再将console线9针（母头）端连接PC主机串口，建议使用主板自带的串口；2．在PC上执行点击：开始- -程序- -附件- -通讯- - 超级终端，输入名称：“Cisco”，选择COM端口，点击“配置（F）...”按钮，再点击“还原默认设置”按钮，最后点击“确定”按钮，进入配置界面；3．使用命令设置无线AP IP地址需要在超级终端执行如下命令（红色部分为输入字符）：ap>en （登陆）Password:Cisco（Cisco为密码，区分大小写）ap#show run （查看AP运行状态，一般查看ap的BVI1以太网接口的IP地址会用到）ap#configure t（进入设置模式）ap(config)#interface BVI1（设置以太网接口BVI1）ap(config-if)#ip address （设置IP地址）ap(config-if)#no shut（退出设置模式前不关机）（激活端口）ap(config-if)#exiap(config)#ip default-gateway （设置默认网关,可自行选择是否设置）ap(config-if)#end（退出设置模式）ap#*Mar 1 05:12:: %SYS-5-CONFIG_I: Configured from console by consoleap#wr（保存配置）Building configuration...[OK] （保存成功提示）详细请参考以下图： 2所示截图4．Cisco无线AP只有经过初始化设置后，才可直接输入初始化时的IP地址进行WEB界面管理配置。

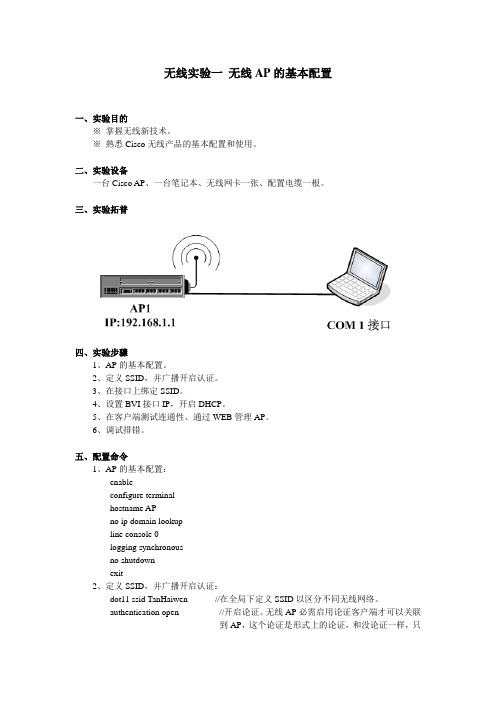

无线实验一无线AP的基本配置一、实验目的※掌握无线新技术。

※熟悉Cisco无线产品的基本配置和使用。

二、实验设备一台Cisco AP、一台笔记本、无线网卡一张、配置电缆一根。

三、实验拓普四、实验步骤1、AP的基本配置。

2、定义SSID，并广播开启认证。

3、在接口上绑定SSID。

4、设置BVI接口IP，开启DHCP。

5、在客户端测试连通性、通过WEB管理AP。

6、调试排错。

五、配置命令1、AP的基本配置：enableconfigure terminalhostname APno ip domain lookupline console 0logging synchronousno shutdownexit2、定义SSID，并广播开启认证：dot11 ssid TanHaiwen //在全局下定义SSID以区分不同无线网络。

authentication open //开启论证。

无线AP必需启用论证客户端才可以关联到AP，这个论证是形式上的论证，和没论证一样，只是为了让客户端关联到AP。

guest-mode //广播SSID。

exit3、在接口上绑定SSID：interface dot11Radio 0 //进入R0口，2.4G频率口。

ssid TanHaiwen //绑定SSID到此接口。

exit4、设置BVI接口IP，开启DHCP：interface BVI 1 //进入BVI接口，就向SW中的SVI接口一样，桥接作用。

ip address 192.168.1.1 255.255.255.0 //二层地址，用做管理。

no shutdownip dhcp pool wlan //定义地址池，一但有客户端关联上就自动分配IP地址。

network 192.168.1.0 255.255.255.0default-router 192.168.1.15、在客户端测试连通性、通过WEB管理AP：Ping 192.168.1.1 结果是连通，表示成功。

CISCO 1242 无线AP设置步骤1：AP与PC连接第一次拿到新的AP，用console线连接AP与PC。

步骤2：连接超级终端在PC上执行打开超级终端程序：开始>所有程序>附件>通讯>超级终端；随便输入名称；选择COM1端口连接；点击“还原默认设置”按钮；连接。

步骤3：设置IP地址（命令）需要在超级终端执行命令如下：ap>en （登陆）Password:Cisco （Cisco为密码，区分大小写）ap#show run （查看AP运行状态，一般查看ap的BVI1以太网接口的IP地址会用到）ap#configure t （进入设置模式）ap(config)#interface BVI1 （设置以太网接口BVI1）ap(config-if)#ip address 10.39.110.44 255.255.254.0 （设置IP地址）ap(config-if)#no shut （退出设置模式前不关机）（激活端口）ap(config-if)#exiap(config)#ip default-gateway 10.39.110.1 （设置默认网关）ap(config-if)#end （退出设置模式）ap#*Mar 1 05:12:50.034: %SYS-5-CONFIG_I: Configured from console by consoleap#wr （保存配置）Building configuration...[OK] （保存成功提示）可参考如下截图：步骤4：进入AP设置界面初始IP设置好之后，用网线把AP与PC连接，打开IE输入刚才设置的IP地址如下图后回车，弹出登录提示，在密码框输入：Cisco（区分大小写）步骤5：修改IP地址（界面）如果需要修改刚才设置的IP信息，点击左边EXPRESS SET-UP栏，选择Static IP，输入IP信息，点击页面右下角的“Apply”按钮保存设置。

3. 将电源适配器插入AP的电源插座，并 将另一端插入电源插座。
初始化配置过程
1. 使用配置工具连接 到无线AP。可以通过 有线或无线方式连接 ，具体取决于您的网 络环境和配置工具的 要求。
2. 进入设备的配置界 面。根据配置工具的 不同，可能需要输入 相应的用户名和密码 进行身份验证。
3. 进行基本配置。包 括设置设备的名称、 IP地址、子网掩码等 网络参数，以及配置 无线网络的SSID、加 密方式、密码等安全 参数。
4. 配置AP与上级网络 设备的连接参数。根 据网络拓扑和上级设 备的要求，设置相应 的连接参数，如 VLAN、IP地址等。
5. 保存配置并重启设 备。在完成所有配置 后，保存配置并重启 设备，使配置生效。
03
软件功能设置与优化
软件安装及界面介绍
软件下载与安装
从CISCO官方网站下载最新版本的无线AP配置软件，按照安装向 导完成软件的安装。
无线设置
设置无线网络的SSID、加密方式、密码等安 全参数。
DHCP服务配置
启用或关闭DHCP服务，并设置DHCP地址 池范围。
高级功能配置与优化
VLAN划分与配置
根据网络需求划分VLAN，并配置相应的VLAN参数。
QoS策略设置
针对不同的应用或服务设置QoS策略，保障网络传输质量。
MAC地址过滤
设置MAC地址过滤规则，控制无线客户端的接入权限。
固件升级与备份
定期升级无线AP的固件版本，并备份配置文件以防止意外情况发生。
04
网络安全策略部络威胁
分析潜在的网络攻击和威胁，如未经授权的访问、恶意软件、拒绝 服务等。
确定安全目标
明确网络安全策略的目标，如保护数据的机密性、完整性和可用性 。

配置无线安全参数
选择加密方式： 如 W PA 2 - P S K ， 确保安全性能
较高
设定密码：复 杂度要高，长
度要足够
启用MAC过滤： 只允许已知的
设备连接
定期更换密码： 提高安全性
添加无线网络用户
打开无线设置页面
选择添加无线网络 用户选项
输入用户名和密码
保存设置并退出
配置静态IP地址
进入无线AP的管理界面 选择“网络设置”或“接口设置”选项 选 择 需 要 配 置 的 接 口 ， 如 L A N 口 或 WA N 口 在IP地址栏中输入需要设置的静态IP地址，如192.168.1.2
启用DHCP功能
配置动态IP地址
配置网关和DNS服务器
配置IP地址池
配置租约时间和地址分配方式
配置DH和DNS服务器
配置DNS服务器
配置步骤：进入无线AP设置界面，找到DNS服务器设置选项，输入正确的DNS服务器地 址
配置作用：DNS服务器用于将域名解析为IP地址，确保网络连接的正常进行
添加标题
添加标题
添加标题
添加标题
查看设备的日志文件，包括系统日 志、网络日志、安全日志等，以监 控设备的运行状况和排查故障
定期备份设备的配置文件和日志文 件，以防止数据丢失和设备故障
备份和恢复配置文件
备份配置文件的重要性：防止数据丢失和意外情况发生 备份配置文件的操作方法：使用FTP或TFTP上传备份文件至服务器 恢复配置文件的操作方法：下载备份文件至设备并重新配置 备份和恢复配置文件的注意事项：确保备份文件完整且可信赖，避免使用不可靠的备份文件
检查接口是否与 连接线匹配
确认接口是否被 其他设备占用
确认接口是否支 持所需的传输速 率

c i s c o a p设置方法教程不少网友都不知道c i s c o无线a p怎么设置。

其实步骤并不难，下面学习啦小编给大家介绍一下具体操作办法，供大家参考!c i s c o无线a p设置教程C i s c o A P的配置方法主要有控制台端口登录、远程登录(如T e l n e t/S S H等)、W e b浏览器等，后两种方式均需要获取或设置一个I P方可登录。

一般情况下，A P设置I P 地址的方法有按默认方式获取，配置D H C P方式获取，使用I P S U(I P S e t u p U t i l i t y)，使用控制台端口等。

实际上对C i s c o A P来讲，配置的最简单的方法就是使用W e b浏览器方式即G U I方式。

C i s c o A P有两种基本G U I界面，一种是支持I O S G U I，如A r i o n e t 1100系列;一种是V x W o r k s G U I，如A r i o n e t350的A P和网桥;而A r i o n e t1200系列可以支持这两种G U I界面。

除了G U I和远程登录方式外，C L I(命令行)也是C i s c o A P 经常使用的配置方式。

G U I的配置方法比较简单，因篇幅所限，不再作介绍。

下面我们在C L I(命令行)模式下对C i s c o A P进行配置。

C i s c o A P的I O S的C L I(命令行)的配置模式有：用户模式、特权模式、全局模式、接口模式、线路模式等等，它的命令提示符、基本配置命令与基于C i s c o I O S系统的路由器和交换机C L I的模式也基本相同，如果您对各种模式还不熟悉，请您参照路由器和交换机的基本模式配置章节。

1、配置主机名注意：h o s t n a m e n a m e命令中的n a m e名称必须符合A R P A N E T主机名的规则，最多为63个字符，并且必须以一个字母开头，结尾必须是一个字母或数字，中间只能是字母、数字或连接符。

Cisco AP 配置手册（2）设置工作模式工作模式也即工作角色，主要是指AP 工作在中继/转发模式或者是根模式。

在中继/转发模式下，AP 无需与有线LAN 进行连接，但它必须与一个连接有LAN 的AP命令，参数说明如下：repeater-指定AP 为转发/中继模式root-指定AP 为根模式，参数fallback shutdown 指定了当主ethernet 口停用时关闭AP ；而fallback repeater 指定了AP 当在主ethernet 口停用时工作在repeater 模式下。

（3）、设置发射功率 客户端功率设置：配置客户端发射功率，客户端将以该设置的功率与AP 进行802.11无线通信，当可以使用CCK功率等级，CCK（补充编码键控）模式下可以由IEEE802.11b和IEEE802.11g设备来支持，而OFDM模式下可以由IEEE802.11a和IEEE802.11g 设备来支持。

举例说明：配置指定客户端发射功率为20mW：ap(config-if)# power client 20配置指定本地AP发射功率为20mW：ap(config-if)# power local 20speed {[1.0] [2.0] [5.5]…中可选参数的设置是指允许AP使用非基本设置，即AP只以这些速率发送单播包；speed [basic-1.0] [basic-2.0]…中可选参数的设置是指允许AP使用基本设置来发送所有单播和组播数据包。

至少一个AP的速率必须被配置为基本设置。

[rang]可选参数是指设置数据速率以获得最佳范围。

[throughput]可选参数是指设置数据率以获得最佳吞吐量。

[default]可选参数是指将数据率设置为默认。

注意：IEEE802.11g无线功率在上升至100mW时，可以达到1M，2M，5.5M和11M的速度；对于6M，9M，12M，18M，24M，36M，48M和54Mbps数据速率，可以在802.11g 最大无线功率为30mW时实现。

拓扑结构：ADSL---路由器----交换机----无线APAP只做无线接入，客户端接入到AP后，IP地址由交换机DHCP服务提供，DHCP配置略第一步：拿到设备后用console线连接PC，超级终端登录，enable密码通常默认为：Cisco （注意大小写）第二步：设置BVI地址。

（看清楚是设置BVI地址，而不是设置物理接口地址）Ap(config)#interface bvi1 //进入BVI接口配置模式Ap(config-if)#ip address address mask //第二个address为你分配的ip地址mask为掩码ps：有些型号设备可能默认就已经设置了BVI地址为192.168.1.1第三步：开启无线并设置SSIDAP(config)#interface dot11Radio 0 //进入广播0接口，一般raido0为54M，raido1为11MAP(config-if)#encryption mode ciphers tkip //设置加密模式为tkipAP(config-if)#ssid cisco-ap //设置并启用SSID，cisco-ap 为我家的SSID名称(以下命令可能无法使用tab键自动补全，不用担心，直接输入就可以了)AP(config-if-ssid)#authentication open //启用认证AP(config-if-ssid)#authentication key-management wpa //加密算法使用WPAAP(config-if-ssid)#guest-mode //来宾模式，此项=普通无线路由器中开启SSID广播功能AP(config-if-ssid)#wpa-psk ascii cisco //设置密码为ascii字符，密码为cisco，密码除了用ascii字符还可以用十六进制数字，但是十六进制数字太麻烦，用ascii字符比较直观好记一些telnet更改密码dot11 ssid milovlan 39authentication openauthentication key-management wpambssid guest-modewpa-psk ascii 7 110410。

cisco ap配置手册2010年9月3日星期五Cisco 胖AP 的基本设定 (Autonomous AP Basic Config)虽然Cisco的胖AP比市售的胖AP贵的许多，但市场上还是可以看见很多将Cisco的Thin AP更改为胖AP 单用的状况，原因是因为:不想常去"重开就会好"特别是需要一直放着提供无线服务的环境，不得不佩服它的技术。

下面针对胖AP的CLI基本设定做介绍(第一次有GUI的速度慢到让我想学CLI)，帮助大家快速设定这个胖子...(笑)Part 1. 快速让胖AP可用:Step.1 设定802.11的无线SSID:ap#config tap(config)#dot11 ssid MySSIDap(config-ssid)#authentication openap(config-ssid)#guest-mode设定的同时，也必需指令验证方式，我们先用开放验证(open)方式让它通就好。

而guest-mode是让SSID 进行广播，可以方便初始化的联机，为了安全可以不用设定(Client端需要指定好SSID才能联机)Step.2 指定无线讯号的SSID与开启无线通信:下面是一颗1131AG的AP，所以有两个协议802.11a与802.11g，分别在dot11Radio 0与dot11Radio 1，预设是关闭的，需要进去接口打开:ap(config)#int dot11Radio 0ap(config-if)#ssid MySSIDap(config-if)#no shutdownap(config)#int dot11Radio 1ap(config-if)#ssid MySSIDap(config-if)#no shutdownStep.3 设定BVI:如果是DHCP的环境是可以略过这个步骤，因为预设会自已抓好，Fat AP是靠BVI(Bridge Virtual Interface)来让实体网络与无线网络通讯，所以必需设定一个实体环境的IP给它:ap(config-if)#int bvi 1ap(config-if)#ip addr dhcp或是以手动指定IP:ap(config-if)#int bvi 1ap(config-if)#ip addr 192.168.1.3 255.255.255.0搞定!!把自已的计算机利用无线连看看!!Part 2. 常用基本设定:ARP Cache:AP的运作就像Hub一样,广播是它们必做的事，开启Arp-Cache，可以加快效能(虽然感受不到)，当AP收到一个ARP封包，会比对Cache里的数据，如果不在Cache就不广播把封包丢掉，以减少广播封包。

Cisco AP 配置无线接入点（AP）在无线网络中‎充当用户的中‎心通信点，可以连接有线‎和无线网络。

使用Web浏‎览器和命令行‎接口(CLI)都可以完成配‎置。

一般来说，AP可以配置‎两个接口以太网接口和‎无线端口。

a：配置方式1：控制台端口（需要翻转线）2：Telnet‎（远程登录）3：Web浏览器‎（这是最简单的‎配置方法，只需要在图形‎界面(GUI)上就可以操作‎）b：配置过程1：图形界面(GUI)根据IOS的‎不同，一般有两种基‎本的GUI界‎面。

GUI配置简‎单这里就不说‎明了。

2：通过Teln‎e t在MS-Dos中输入‎Telnet‎ip-addres‎s3：使用CLI（命令行）配置是本文的‎重点。

下面我将详细‎给大家说明。

首先连接物理‎线缆，打开超级终端‎（在系统“开始”菜单中的“通讯”中）。

超级终端的配‎置参数如下：* 每秒比特数：9600；*数据位：8；*奇偶效验：无；*停止位：1；*流控：Xon/Xoff或者‎无；进入命令行的‎界面如下：User Access‎Verifi‎c ation‎Userna‎m e: CiscoPasswo‎r d:Ap>show versio‎n//可以查看当前‎版本信息一：设置系统名Ap>enable‎Ap#config‎tAp(config‎)#hostna‎m e myap //设置系统名，默认是ap二：为BVI分配‎I P地址当AP连接到‎有线网络的时‎候，会自动创建一‎个BVI（网桥虚拟接口‎）连接到网络，允许所有端口‎都聚合在一个‎I P地址下。

[说明一下我们‎只能在BVI‎接口上配置A‎P的IP地址‎，不能在其他接‎口] Ap#config‎tAp(config‎)#interf‎a ce bvi1//进入BVI接‎口配置模式Ap(config‎-if)#ip addres‎s addres‎s mask //第二个add‎r ess为你‎分配的ip地‎址mask为掩‎码三：察看网络映射‎Ap(config‎)#dot11 networ‎k-map 30 //要建立无线网‎络映射Ap#show dot11 networ‎k-map //显示无线网络‎映射Ap#show dot11 adjace‎n t-ap //显示一个与某‎个AP邻连的‎A P列表下面给大家一‎个示范：Ap(config‎-if)#ip addres‎s 10.0.0.1 255.255.255.0Ap(config‎-if)#ip addres‎s dhcp ?Client‎-id Specif‎y client‎-id to useHostna‎m e Specif‎y value for hostna‎m e option‎Ap(config‎-if)#ip addres‎s dhcp关于启用和禁‎用接口的命令‎：shutdo‎w n 禁用 no shutdo‎w n 启用四：配置SSID‎SSID（服务集标示符‎）一个唯一的标‎识符，允许客户端识‎别出一个接入‎点（AP）Ap(config‎)#int dot11r‎a dio 0Ap(config‎-if)#ssid myAPAp(config‎-if-ssid)#authen‎t icati‎o n open //设置认证类型‎五：监控AP状态‎Ap#show interf‎a ce dot11r‎a dio 加上相应接口‎号六：配置一些相应‎的服务1：Telnet‎/SSHAp(config‎)#line vty 0 4Ap(config‎-line)#login localAp(config‎-line)#endAp#show run!line con 0line vty 0 4login localline vty 5 15login!end2：热备份备用设备位于‎它监控的AP‎附近，并且它的配置‎与被监控的设‎备相同。

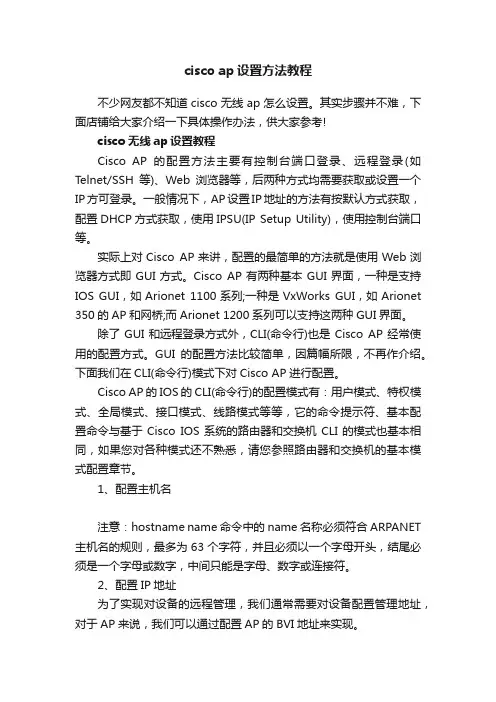

cisco ap设置方法教程不少网友都不知道cisco无线ap怎么设置。

其实步骤并不难，下面店铺给大家介绍一下具体操作办法，供大家参考!cisco无线ap设置教程Cisco AP的配置方法主要有控制台端口登录、远程登录(如Telnet/SSH等)、Web浏览器等，后两种方式均需要获取或设置一个IP方可登录。

一般情况下，AP设置IP地址的方法有按默认方式获取，配置DHCP方式获取，使用IPSU(IP Setup Utility)，使用控制台端口等。

实际上对Cisco AP来讲，配置的最简单的方法就是使用Web浏览器方式即GUI方式。

Cisco AP有两种基本GUI界面，一种是支持IOS GUI，如Arionet 1100系列;一种是VxWorks GUI，如Arionet 350的AP和网桥;而Arionet 1200系列可以支持这两种GUI界面。

除了GUI和远程登录方式外，CLI(命令行)也是Cisco AP经常使用的配置方式。

GUI的配置方法比较简单，因篇幅所限，不再作介绍。

下面我们在CLI(命令行)模式下对Cisco AP进行配置。

Cisco AP的IOS的CLI(命令行)的配置模式有：用户模式、特权模式、全局模式、接口模式、线路模式等等，它的命令提示符、基本配置命令与基于Cisco IOS系统的路由器和交换机CLI的模式也基本相同，如果您对各种模式还不熟悉，请您参照路由器和交换机的基本模式配置章节。

1、配置主机名注意：hostname name命令中的name名称必须符合ARPANET 主机名的规则，最多为63个字符，并且必须以一个字母开头，结尾必须是一个字母或数字，中间只能是字母、数字或连接符。

2、配置IP地址为了实现对设备的远程管理，我们通常需要对设备配置管理地址，对于AP来说，我们可以通过配置AP的BVI地址来实现。

BVI即网桥虚拟接口，它是由AP自动创建的，当AP连接到有线网络时，AP使用BVI将所有接口都聚合到一个IP地址下，然后通过AP的以太网口和无线端口并使用该BVI的地址对AP进行管理。

怎么设置cisco思科无线ap推荐文章cisco怎么设置用户名和密码热度： Linksys无线路由器怎么样设置热度：思科路由器限速怎么设置热度： cisco无线路由器如何设置热度：思科路由器设置IS-IS 热度：思科路由器最为路由行业中的领军人物，其产品的质量还是非常不错的，思科无线AP也是思科非常重要的产品之一。

下面是店铺给大家整理的一些有关设置cisco思科无线ap的方法，希望对大家有帮助! 设置cisco思科无线ap的方法需求概述：利用思科无线AP，搭建一个企业无线局域网;用户的笔记本不用加入AD域，即可登录到无线网络，登录时使用域的用户名和密码;SSIDS隐藏，因此用户无法自行选择SSID，必须由管理员为其笔记本配置无线网络;管理员将为不同的用户选择配置不同的SSID，让其登录进不同的VLAN，从而实现网络权限的划分。

配置需求：VLAN：一台思科无线AP多个VLAN，功能与交换机类似。

SSID隐藏：是加密协议：WPA2认证协议：801x下的PE思科无线APRADIUS服务器：Windows 2003所带的Internet Authentication Service(IAS)用户目录：与企业的Microsoft Active Directory目录整合环境搭建：思科无线AP：Cisco AIR-AP1231G-A-K9，IOS版本：13(2)JA 认证服务器：Windows 2003 Enterprise Server with SP1，安装了IAS服务。

客户端：Windows XP with SP2，无线网卡为Intel PRO Wireless LAN 2100 3B Mini PCI Adapter.思科无线AP的配置：找到IP：思科无线AP默认通过DHCP获取IP，因此如果你的网络中有DHCP服务器，请先查询AP的MAC地址，再到你的DHCP 服务器的已分发地址池找到AP已获得的地址;如果你的网络中没有DHCP服务器，请通过Console连进AP.配置IP：如果通过Console连进思科无线AP，请到interface BVI1下为AP配置IP.如果是通过网页界面配置IP，请到Express SetUp中为AP配置IP.默认的用户名和密码都是Cisco，记住区分大小写。

Cisco AP1131调试
1、首先，通过串口，进到超级终端，给设备配IP地址。

如下所示ap>en
Password:
ap#conf t
Enter configuration commands, one per line. End with CNTL/Z.
ap(config#int b1
ap(config-if#ip add 192.168.1.20 255.255.255.0
ap(config-if#
2、把计算机的地址设置成和AP的IP地址是同一网段的，如下图
3、通过IE浏览器进入WEB界面。

4、首先配置设备的SSID，点击左边菜单的“Express Security”选项
如上图所示，填写SSid名称，在后面的广播那里打勾。

如果要设置加密，点击Security的WEP加密，后面的下拉菜单选择加密的位数。

5、下拉滚动条，点击下面的APPly，保存设置
6、之后，点击“network interface”→“Radio-802.11G”，点击“Settings”选项，如下图所示，
点击“Enable”，选择“Access Point” 模式
7、下拉滚动条，选择信道
8、下拉滚动条，点击“Apply”
9、调试完成。

查看端口是否起来，从首页面“home”中，
“Radio-802.11G”前面的箭头是朝上的绿色箭头，说明802.11G协议已起来，调试成功。
